در بسیاری از ماشین‌ آلات صنعتی، یک تصمیم ساده اما سریع می‌ تواند مسیر کل فرایند سیستم را تغییر دهد.

شیر دستی هیدرولیک، همان تجهیزی‌ است که این تصمیم را ممکن می‌ سازد، بدون نیاز به برق یا کنترل الکترونیکی، تنها با یک حرکت دست، می‌ توان جریان روغن را به‌ دقت مدیریت کرد.

در این مقاله، با انواع شیرهای دستی هیدرولیکی، ساختار آن‌ ها، نحوه عملکرد، کاربردها و نکات کلیدی انتخاب شیر دستی هیدرولیک آشنا می‌ شویم.

شیر دستی هیدرولیک چیست؟

شیر دستی هیدرولیک (Manual Hydraulic Valve) یکی از اجزای کنترلی در سیستم‌ های هیدرولیکی است که وظیفه هدایت، قطع یا تغییر مسیر جریان سیال را به‌ صورت مکانیکی و بدون نیاز به انرژی الکتریکی انجام می‌ دهد.

این نوع شیر با استفاده از یک اهرم خطی یا چرخشی، به اپراتور اجازه می‌ دهد تا جریان روغن هیدرولیک را در مسیر دلخواه هدایت کرده و عملکرد عملگرهایی مانند جک، هیدروموتور یا سایر تجهیزات هیدرولیکی را کنترل کند.

برخلاف شیرهای برقی که از سیگنال الکتریکی فرمان می‌ گیرند، شیرهای دستی به‌ صورت مستقیم توسط نیروی دست کنترل می‌ شوند.

این ویژگی باعث می‌ شود استفاده از آن‌ ها در سیستم‌ های ساده، کم‌ هزینه، یا در مواقع اضطراری که دسترسی به برق وجود ندارد، بسیار کاربردی و قابل اعتماد باشد.

انواع شیر دستی هیدرولیک

شیرهای دستی هیدرولیک را می‌ توان بر اساس ساختار عملکردی آن‌ ها به دو نوع اصلی تقسیم کرد:

شیرهای اسپولی و شیرهای توپی (ربع‌ گرد) و هر یک از این دو نوع، طراحی، کاربرد و قابلیت‌ های خاص خود را دارند که در ادامه به‌صورت کامل تشریح می‌ شوند.

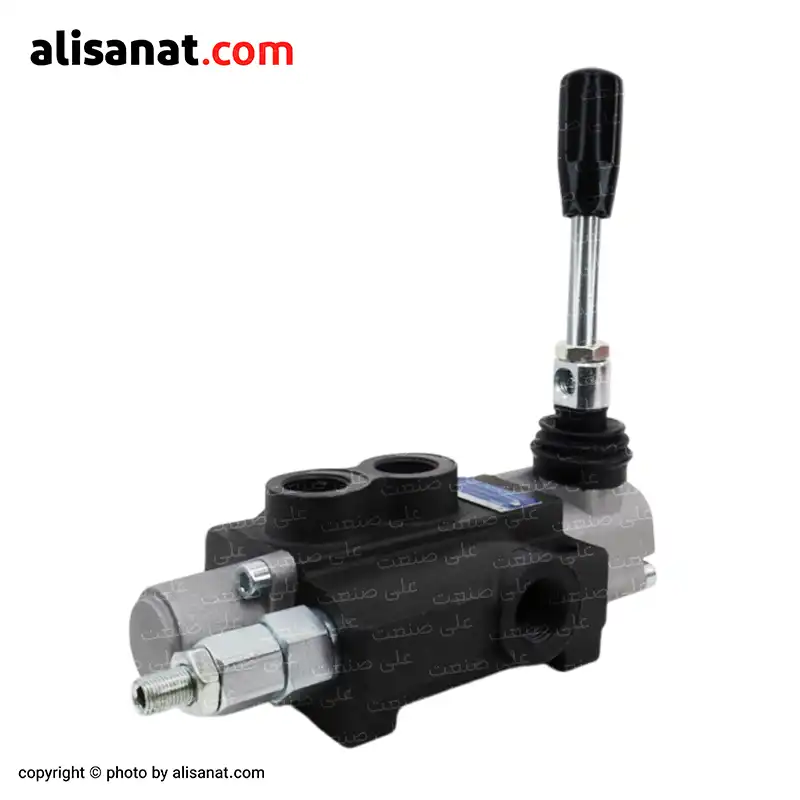

1- شیر دستی هیدرولیک اسپولی (Spool Type)

این نوع از شیرها یکی از رایج‌ ترین مدل‌ ها در سیستم‌ های هیدرولیکی هستند و بر پایه حرکت خطی یک اسپول درون بدنه عمل می‌ کنند.که با جابجایی اسپول توسط اهرم، جریان سیال به سمت عملگرهای مختلف هدایت یا قطع می‌ شود.

شیرهای اسپولی در دو ساختار اصلی تولید می‌شوند:

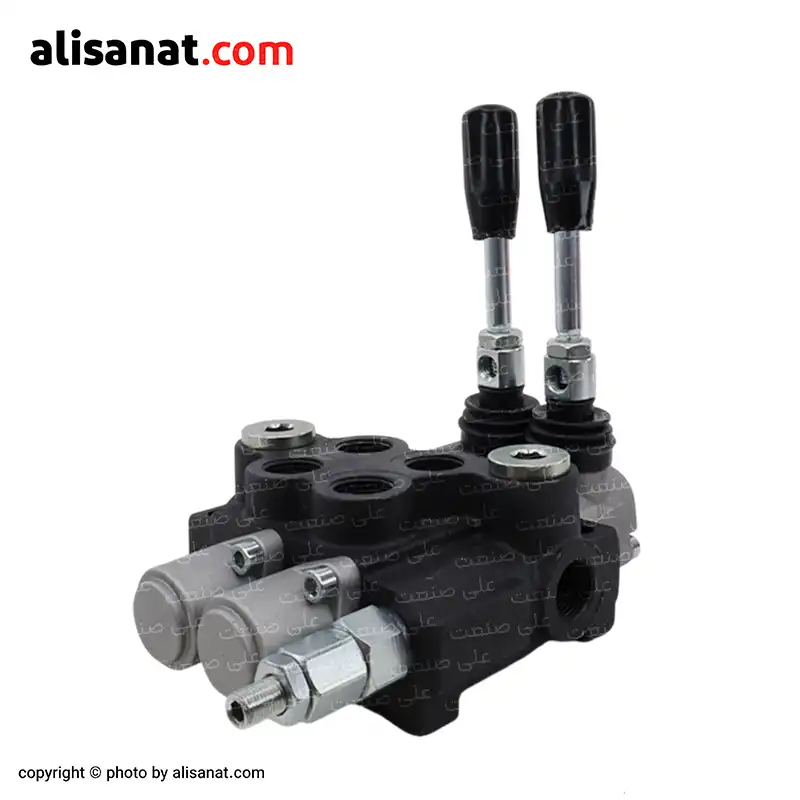

مدل مونوبلاک (Monoblock):

بدنه ای یکپارچه‌ دارد و معمولا با یک تا سه دسته طراحی می‌ شود.

درواقع، هر دسته عملکرد یک شیر مجزا را بر عهده دارد.

به‌ عبارتی، در یک شیر سه‌ دسته مونوبلاک، سه مسیر مستقل برای کنترل عملگرها وجود دارد که در یک بلوک مشترک قرار گرفته‌ اند و به دلیل ساختار یکپارچه، تعمیر یا افزایش دسته‌ ها در این مدل محدود و پرهزینه‌ تر است.

مدل ماژولار (Modular):

از چند بلوک جداگانه تشکیل شده که هر بلوک معادل یک شیر کامل است.

این بلوک‌ ها به‌ صورت کوپل در کنار یکدیگر نصب می‌ شوند و می‌ توانند تا ده دسته یا بیشتر داشته باشند.

ماژولار بودن باعث افزایش انعطاف‌ پذیری، سهولت در تعمیر و ارتقاء، و مناسب بودن برای ماشین‌ آلات با عملگرهای متعدد می‌ شود.

این نوع شیرها بسته به طراحی داخلی، می‌ توانند دارای فنر بازگشت به مرکز (فنردار)، قفل مکانیکی در موقعیت خاص یا حتی فشارشکن داخلی برای محدود کردن فشار مدار باشند که هرکدام در عملکرد نهایی نقش مهمی ایفا می‌ کنند.

فشارشکن داخلی

بسیاری از شیرهای اسپولی دارای یک فشارشکن داخلی هستند که روی شیر نصب شده و فشار سیستم را در حد ایمن نگه می‌ دارد.

این قطعه در برابر فشار بیش از حد از سیستم محافظت کرده و از آسیب به تجهیزات جلوگیری می‌ کند.

محل قرارگیری فشارشکن معمولا در جلوی شیر و قابل تنظیم است.

فنردار و قفل‌ دار بودن

شیرهای اسپولی به لحاظ مکانیزم بازگشت دسته، به دو نوع تقسیم می‌ شوند:

مدل فنردار (Spring Return): دسته شیر پس از رها شدن به‌ طور خودکار به موقعیت صفر یا وسط باز می‌ گردد که این ویژگی برای افزایش ایمنی و جلوگیری از اعمال ناخواسته فشار کاربرد دارد.

مدل قفل‌ دار (Detent): در این نوع، دسته پس از تغییر وضعیت در همان حالت باقی می‌ ماند و تنها با دستور اپراتور تغییر می‌ کند.

این مدل برای کاربردهایی مناسب است که نیاز به نگه‌ داشتن پایدار یک موقعیت دارند (مانند نگه داشتن جک در موقعیت باز).

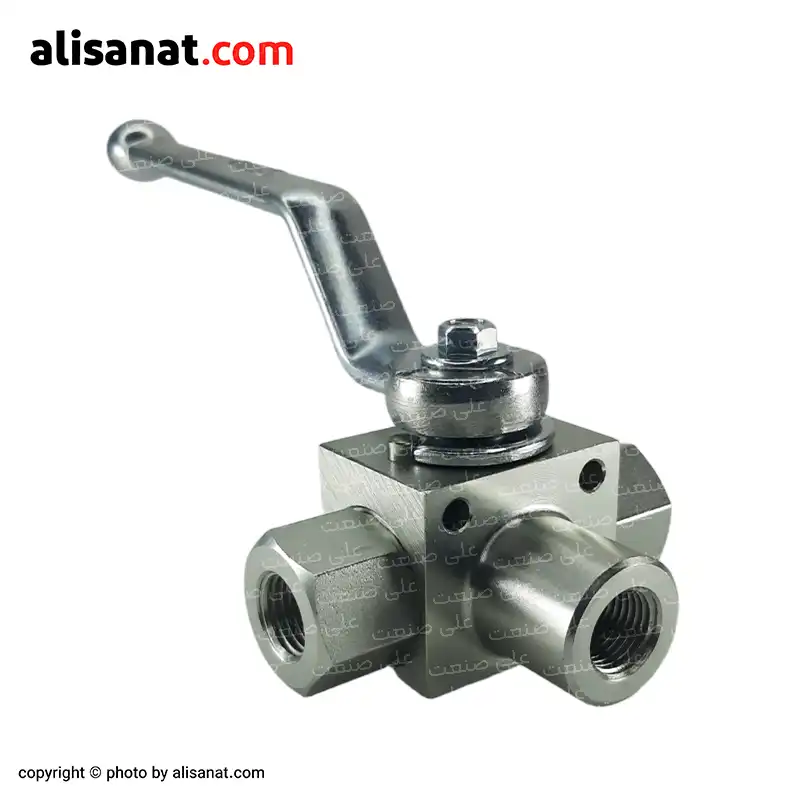

2- شیر دستی هیدرولیک توپی (Ball Type)

شیرهای توپی یا ربع‌ گرد هیدرولیکی از ساده‌ ترین و مقاوم‌ ترین انواع شیر دستی هستند که به کمک چرخاندن یک اهرم، مسیر عبور سیال را به‌ سرعت باز یا بسته می‌ کنند.

در این مدل، یک گوی سوراخ‌ دار درون بدنه با چرخش 90 درجه، ارتباط بین پورت‌ ها را برقرار یا قطع می‌ نماید.

این شیرها معمولا در دو مدل پرکاربرد طراحی می‌ شوند:

شیر دو راهه : برای قطع و وصل ساده جریان بین دو نقطه استفاده می‌ شود که این مدل بیشتر برای خطوط اصلی یا مسیرهای تغذیه کاربرد دارد.

شیر سه راهه: امکان تغییر مسیر سیال بین سه پورت را فراهم می‌ کند و به‌صورت مدل L یا مدل T عرضه می‌ شود.

در مدل L، سیال فقط بین دو مسیر در هر لحظه جا به‌ جا می‌ شود، درحالی‌ که مدل T می‌ تواند هم‌ زمان دو مسیر خروجی را باز کند.

این ویژگی در مدارهایی با چند مصرف‌ کننده یا نیاز به انشعاب سریع، بسیار مفید است.

این شیرها معمولاً در سایزهای کوچک تا متوسط (1/4 اینچ تا 1 اینچ) تولید شده و فشار کاری آن‌ ها بسته به سایز، بین 350 تا 500 بار متغیر است.

نکته: معمولا به‌ صورت دستی استفاده می‌ شوند، اما در موارد خاص می‌ توان آن‌ ها را با اکچویتور پنوماتیکی یا برقی ترکیب کرد و عملکرد اتوماتیک ایجاد نمود.

نکته مهم:

ویژگی‌ هایی مانند تعداد پورت‌ ها (دو راهه یا سه راهه بودن)، داشتن فنر یا قفل مکانیکی، و وجود فشارشکن داخلی، به‌ عنوان خصوصیات عملکردی شناخته می‌ شوند و لزوما نوع شیر را تعیین نمی‌ کنند، بلکه به امکاناتی اشاره دارند که بسته به نیاز سیستم، به مدل پایه اضافه می‌ شوند.

ساختار و نحوه عملکرد شیر دستی هیدرولیک

شیرهای دستی هیدرولیک، بسته به نوع طراحی، از دو ساختار متفاوت تبعیت می‌ کنند که هرکدام از این مدل‌ ها، مکانیزم عملکرد، اجزا و کاربردهای خاص خود را دارند و در ادامه به‌ صورت مجزا شرح داده می‌ شود.

. ساختار شیر دستی اسپولی:

بدنه (Body): معمولا از چدن یا فولاد ساخته شده و می‌ تواند به‌ صورت مونوبلاک (یکپارچه) یا ماژولار (چندتکه) باشد.

اسپول (Spool): قطعه‌ ای متحرک با شیارهایی روی سطح که درون محفظه شیر حرکت کرده و مسیر عبور سیال را بین پورت‌ ها تغییر می‌ دهد.

دسته یا اهرم (Lever): به‌ صورت مکانیکی به اسپول متصل است و با حرکت آن در جهات مختلف (معمولا سه وضعیت: جلو، عقب، وسط) موقعیت شیر تغییر می‌ کند.

فنر بازگشت (Spring Centering): در بسیاری از مدل‌ ها، پس از رها شدن دسته، اسپول را به وضعیت میانی باز می‌ گرداند که این ویژگی امنیت بیشتری به مدار می‌ دهد.

قفل مکانیکی: برخی مدل‌ ها دارای قفل هستند تا اسپول در وضعیت خاصی ثابت بماند، کاربردی برای نگه داشتن جک یا عملگر در وضعیت معین.

فشارشکن داخلی: در بعضی شیرهای اسپولی، فشارشکن داخلی تعبیه شده تا در صورت افزایش غیر مجاز فشار، جریان مازاد را به مخزن هدایت کند و از آسیب سیستم جلوگیری شود.

پورت‌ ها (Ports): شامل پورت ورودی (P)، تخلیه (T)، و پورت‌ های خروجی (A و B) که به عملگرها متصل می‌ شوند.

عملکرد شیر دستی اسپولی

اکنون عملکرد یک شیر دستی هیدرولیک با نقشه 4/3 (چهار پورت، سه موقعیت) را شرح می‌ دهیم:

حالت سکون: در موقعیت وسط، اسپول به‌ گونه‌ ای قرار گرفته که سیال مستقیما از پورت P به T منتقل می‌ شود و فشار اضافی در سیستم به‌ وجود نمی‌ آید که این حالت معمولا با کمک فنر ایجاد می‌ شود.

حرکت به جلو: با کشیدن اهرم به یک سمت، مسیر جریان از پورت P به A باز شده و همزمان B به T متصل می‌ شود، در این حالت، عملگر (مثلا جک) به جلو حرکت می‌ کند.

حرکت به عقب: با حرکت اهرم در جهت مخالف، جریان از P به B هدایت شده و A به T باز می‌ شود، این عمل موجب جمع شدن یا برگشت حرکت عملگر می‌ گردد.

ساختار شیر دستی توپی

بدنه: اغلب از فولاد ساخته شده و دارای سه پورت ورودی و خروجی است (در مدل‌ های سه‌ راهه).

گوی توپی (Ball): یک توپ سوراخ‌ دار که با چرخش 90 درجه‌ ای، مسیر جریان را باز یا مسدود می‌ کند. این گوی داخل محفظه‌ ای کاملا آب‌ بند قرار دارد.

دسته (Handle): اپراتور با چرخاندن این دسته، گوی را می‌ چرخاند و جهت جریان را تغییر می‌ دهد.

قفل دسته (در برخی مدل‌ ها): برای جلوگیری از جابجایی ناخواسته دسته، در بعضی مدل‌ ها قابلیت قفل شدن نیز تعبیه شده است.

پورت‌ ها: معمولا به‌ صورت سه‌ راهه با آرایش L یا T بوده و قابلیت سوئیچ بین مسیرها را فراهم می‌ کند.

عملکرد شیر دستی توپی سه‌ راهه (Ball Valve)

شیر دستی توپی سه‌ راهه، دارای مکانیزم متفاوتی است و دو مدل عملکرد دارد.

اهرم بالای شیر با چرخش 90 درجه‌ ای (ربع گرد)، توپی داخل شیر را در موقعیت جدیدی قرار می‌ دهد و مسیر جریان را بین پورت‌ های A، B و P تغییر می‌ دهد.

مدل L: تنها یک مسیر بین دو پورت از سه پورت باز است (مثلا P به A یا P به B)

مدل T: امکان اتصال هم‌ زمان بین دو مسیر وجود دارد (مثلا A به B یا A به P)

کاربردهای شیر دستی هیدرولیک

ماشین‌ آلات کشاورزی و راه‌ سازی

در تجهیزاتی مانند بیل مکانیکی، تراکتور، لودر و سایر ماشین‌ آلات کشاورزی و عمرانی، از شیرهای دستی برای کنترل بازوها، جک‌ ها یا چرخش ادوات استفاده می‌ شود.

اغلب این ماشین‌ ها در فضای باز و شرایط سخت محیطی فعالیت دارند و استفاده از شیرهای دستی، ضمن سادگی عملکرد، مقاومت بالایی در برابر گرد و غبار و رطوبت فراهم می‌ آورد

دستگاه‌ های قالب‌ گیری و پرس هیدرولیکی

در سیستم‌ های قالب‌ گیری پلاستیک یا فلز، کنترل دقیق حرکت جک‌ ها اهمیت زیادی دارد.

در بسیاری از این دستگاه‌ ها، برای تنظیم موقعیت قالب یا اعمال فشار نهایی، از شیرهای دستی اسپولی با قفل مکانیکی استفاده می‌ شود تا موقعیت عملگرها حفظ شود.

تعمیرگاه‌ ها و مراکز سرویس صنعتی

شیرهای دستی توپی یا اسپولی در جک‌ های تعمیرگاهی، دستگاه‌ های خم‌ کاری، پانچ و تست فشار کاربرد زیادی دارند.

به‌ خصوص در سیستم‌ هایی که به برق دسترسی نیست یا برای اطمینان بیشتر از عملکرد مکانیکی استفاده می‌ شود، این نوع شیرها بسیار رایج‌ اند.

مدارهای اضطراری یا کم‌ مصرف

در برخی ماشین‌ آلات، از شیرهای دستی به‌ عنوان مسیر بای‌ پس یا کنترل ثانویه استفاده می‌ شود تا در صورت قطع برق یا اختلال در سیستم اتوماتیک، اپراتور بتواند مدار را به‌ صورت دستی کنترل یا قطع کند.

خطوط انتقال و توزیع سیال

شیرهای دستی توپی در مسیرهای انتقال روغن هیدرولیک، به‌ عنوان شیر قطع‌ و‌ وصل استفاده می‌ شوند.

مدل‌ های دو راهه و سه راهه این شیرها برای تنظیم انشعاب، تعویض مسیر جریان یا ایزوله کردن بخش خاصی از سیستم بسیار مفیدند.

راهنمای انتخاب صحیح شیر دستی هیدرولیک

انتخاب صحیح شیر دستی هیدرولیک نقش کلیدی در عملکرد پایدار، ایمن و بهینه سیستم دارد.

برای انتخاب مناسب این تجهیز، باید به مجموعه‌ ای از عوامل فنی و عملیاتی توجه کرد که در ادامه بررسی می‌ شوند:

1- نوع عملکرد مورد نیاز

اگر نیاز به کنترل دقیق و چند جهته سیال دارید (مثلا کنترل چند جک یا حرکت رفت و برگشت)، شیرهای اسپولی انتخاب بهتری هستند.

اگر تنها به قطع و وصل سریع جریان یا تغییر ساده مسیر نیاز دارید، شیرهای توپی (ربع‌ گرد)، ساده‌ تر، سریع‌ تر و مقاوم‌ تر است.

2- تعداد عملگرها یا خطوط کنترل

برای کنترل یک یا دو جک یا مدار ساده، مدل‌ های تک دسته یا دو دسته مونوبلاک مناسب‌ اند.

در مدارهای پیچیده‌ تر با چند عملگر مستقل، مدل‌ های ماژولار انتخاب بهتری هستند، زیرا قابلیت افزایش تعداد دسته‌ ها را دارند.

3- فشار کاری سیستم

شیر باید با فشار کاری مدار هماهنگ باشد. مثلا برخی شیرهای توپی تا 500 بار و برخی مدل‌ های اسپولی تا 350 بار فشار را تحمل می‌ کنند.

همچنین وجود فشارشکن داخلی در شیر اسپولی می‌ تواند ضریب ایمنی سیستم را افزایش دهد.

4- ویژگی‌ های کنترلی مورد نیاز

اگر اپراتور باید در موقعیت خاصی دسته را ثابت نگه دارد، از مدل‌ های قفل‌ دار استفاده کنید.

اگر ایمنی بیشتر مد نظر است و دسته باید به‌ صورت خودکار به موقعیت وسط باز گردد، مدل فنردار انتخاب مناسب‌ تری خواهد بود.

5- فضای نصب و ساختار سیستم

اگر فضای نصب محدود است، شیرهای مونوبلاک جمع‌ و جورتر هستند.

برای سیستم‌ هایی که نیاز به انعطاف‌ پذیری، توسعه یا تعمیر آسان دارند، شیرهای ماژولار گزینه بهتری‌ اند.

6- نوع سیال و شرایط محیطی

اطمینان حاصل کنید که شیر انتخابی با نوع سیال (روغن، سیالات خاص غیر خورنده و…) و دمای محیط سازگار باشد.

بدنه شیر، متریال آب‌ بندی و پورت‌ ها باید بر این اساس انتخاب شوند.

پرسش‌ های متداول و نکات تکمیلی درباره شیر دستی هیدرولیک

1- اگر شیر دستی در حالت وسط نشتی روغن داشته باشد، نشانه‌ ی چیست؟

این موضوع معمولا به خرابی اورینگ‌ های داخلی اسپول یا ساییدگی بدنه مرتبط است.

در مدل‌ های اسپولی، نشتی در وضعیت خنثی باید بررسی شود چون می‌ تواند فشار ناخواسته در مدار ایجاد کند.

2- آیا می‌ توان یک شیر مونوبلاک را به تعداد دسته‌ های بیشتر ارتقاء داد؟

خیر، شیرهای مونوبلاک ساختار یکپارچه دارند و امکان اضافه‌ کردن دسته به آن‌ ها وجود ندارد.

اگر نیاز به کنترل عملگرهای بیشتر دارید، باید مدل ماژولار را انتخاب کنید.

3- در انتخاب شیر برای جک‌ های سنگین، به چه مشخصه‌ ای توجه کنیم؟

علاوه‌ بر ظرفیت فشار و دبی، داشتن قفل مکانیکی و فشارشکن داخلی اهمیت بالایی دارد، چون مانع از برگشت ناخواسته یا افزایش فشار مخرب در مدار می‌ شود.

4- آیا شیر توپی هیدرولیک مناسب کنترل دقیق حرکت عملگرها است؟

خیر. شیرهای توپی بیشتر برای قطع و وصل سریع و تغییر مسیر آنی جریان استفاده می‌ شوند.

برای کنترل تدریجی و چند وضعیتی، شیر اسپولی مناسب‌ تر است.

5- چرا برخی شیرهای اسپولی در زمان عملکرد صدا تولید می‌ کنند؟

این صدا می‌ تواند ناشی از وجود هوا در مدار، تنظیم نبودن فشارشکن داخلی، یا عملکرد ناهماهنگ دسته‌ ها باشد.

در این زمان بررسی دقیق سیستم ضروری است.

6- آیا در شیرهای دستی، وجود نشانگر وضعیت الزامی است؟

نه الزامی نیست، اما در محیط‌ های صنعتی و برای اپراتورهای متعدد، وجود نشانگر وضعیت روی دسته، باعث افزایش دقت و ایمنی در کار می‌ شود.

7- آیا می‌ توان از شیر دستی اسپولی بدون فنر استفاده کرد؟

بله، در برخی کاربردهای خاص که نیاز به تثبیت موقعیت شیر دارند، از مدل بدون فنر استفاده می‌ شود، ولی برای ایمنی بیشتر، اغلب فنردار یا قفل‌ دار توصیه می‌ شود.

جمع بندی

شیر دستی هیدرولیک، به‌ عنوان یکی از عناصر کلیدی در کنترل جریان سیال، نقش مهمی در دقت، ایمنی و عملکرد بهینه سیستم‌ های هیدرولیکی ایفا می‌ کند.

اکنون که با انواع این شیرها، ساختار، عملکرد و نکات فنی آن‌ ها آشنا شدید، زمان آن رسیده است که بر اساس نیاز کاربردی خود، مناسب‌ ترین مدل را انتخاب کنید.
