شیر اطمینان

شیر اطمینان

کمپرسوری را در نظر بگیرید که هوای فشرده را وارد سیستم می کند این هوای فشرده برای هر سیستم مقدار معینی تعریف شده است و کمتر بودن یا بیشتر بودن بار باعث آسیب به آن می شود
حتی اگر فشار بیشتر از حد تعیین شده برای سیستم باشد امکان انفجار و احتمال خطر جانی دارد
برای جلوگیری از این اتفاق لازم است از شیرها و یا سوپاپ های اطمینان استفاده گردد .
به همین منظور به معرفی چند نمونه از این شیرها یا به اصطلاح سوپاپ ها می پردازیم

سوپاپ اطمینان 40 بار
تعریف سوپاپ اطمینان 40 بار
یکی از قطعات بسیار مهم و کاربردی در کمپرسور هوا می باشد. این جریان زمانی که بر اثر اختلال دچار فشار ناگهانی شود امکان انفجار آن زیاد میگردد.
با اتصال این قطعه فشار بسرعت تخلیه شده و بار اضافی از روی سیستم برداشته می شود.
این سوپاپ به دلیل ساختار ساده ای که دارد نیاز به تنظیمات و یا سرویس کردن زود به زود ندارد.
همچنین به دلیل کارایی و ایمنی بالایی که در ساخت این محصول لحاظ شده قابل استفاده در انواع کمپرسور های خانگی و یا کمپرسورهای صنعتی کوچک است.

ساختار سوپاپ اطمینان 40 بار
1- بدنه: این قطعه دارای بدنه ای از آلیاژ برنج می باشد که باعث ایجاد مقاومت بالایی در برابر فشار و خوردگی و همچنین زنگ زدگی دارد
2- سوراخ تخلیه ی هوا: برای تخلیه ی سریع هوا زمانی که فشار بیش از حد به سیستم وارد شده باشد سوراخ هایی تعبیه شده است.
3-فنر داخلی: در زمانی که فشار معمولی باشد و نیاز به تخلیه نداشته باشد سوراخ سوپاپ توسط یک صفحه ی فلزی که فنری به آن متصل هست بسته می شود
اما زمانی که فشار هوای داخل سیستم زیاد شود این دریچه بصورت خودکار به سمت بالا رفته و هوای اضافی از آن خارج می شود.و پس از کاهش فشار دوباره این صفحه به جای خود توسط فنری که به آن متصل است برمی گردد.
5- پورت اتصال: این قطعه توسط یک پورت رزوه خور 3/8 اینچی به راحتی به سیستم متصل می گردد و مزیت آن نصب و تعویض آسان این سوپاپ می باشد

نحوه ی عملکرد:
این سوپاپ زمانی که هوای فشرده در سیستم از حد مجاز تعریف شده بالاتر برود شروع به کار می کند
بدین صورت که یک صفحه فلزی که فنری به آن متصل است بالای این سوپاپ قرار دارد که پورت خروجی را در حالت عادی بسته نگه می دارد.
ولی زمانی که هوای فشرده زیاد شده باشد با فشار به صفحه باعث باز شدن پورت خروجی شده و پس از تخلیه و کاهش فشار توسط فنر به حالت اولیه ی خود باز میگردد.
نکته مهم

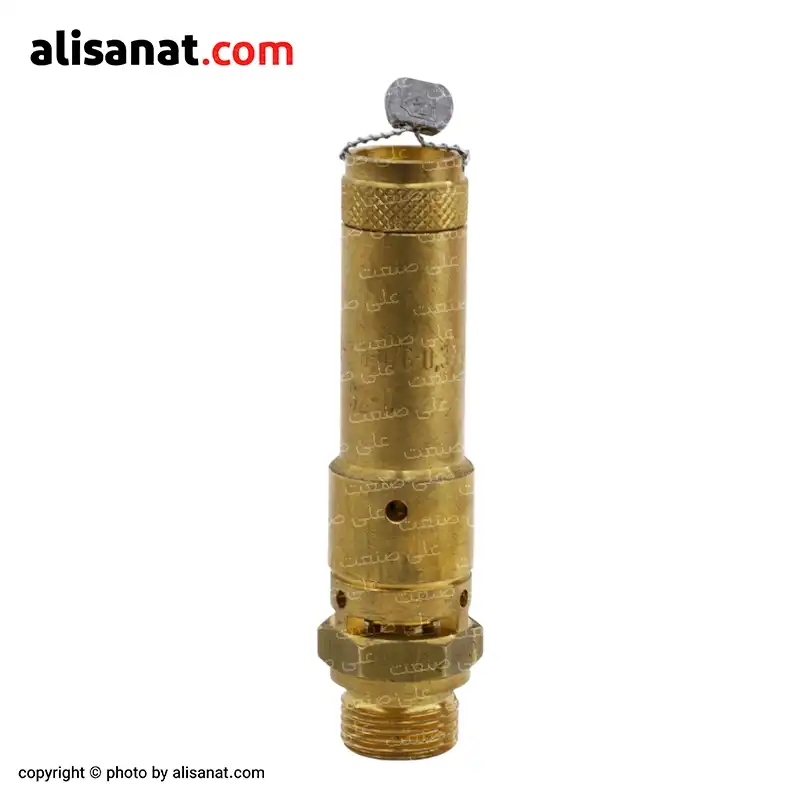

این سوپاپ در انتهای خود یک پلمپ سیمی دارد که مشخص می کند سوپاپ قابلیت تنظیم دستی را نداشته و فقط برای کنترل فشار 40 بار قابل استفاده می باشد.
