فیلتر پنوماتیک

فیلتر پنوماتیک

یکی دیگر از محصولات جانبی، در صنعت پنوماتیک، فیلتر می باشد، که علیرغم ساختار ساده ی آن، نقش بسیار مهمی، در نگهداری و حفاظت از سیستم های پنوماتیکی،را به خود اختصاص داده است. از این رو به اختصار، به معرفی چند نمونه از فیلترهای پنوماتیکی، جهت آشنایی با نوع کارکرد، و خصوصیات کاربری آنها، می پردازیم.

در سیستم های پنوماتیکی، هوای فشرده ی کمپرسور، وارد شیرها و دستگاه های پنوماتیکی می شود. این هوا قطعا بصورت کامل تمیز، و عاری از آلودگی نمی باشد.

عموما هوایی که از کمپرسور وارد شیر می شود، حاوی گرد و غبار، ذرات زنگ یا فلز، و یا رطوبت و … است؛ که این امر، به شیرهای و سیلندرها آسیب رسانده، و باعث زنگ زدگی، و فرسایش و همچنین کاهش عمر تجهیزات می گردد.

از آنجا که سیستم های پنوماتیکی بسیار گسترده، با طراحی های منحصر به فردی هستند، برای هر گونه چالش، یک قطعه طراحی شده، تا بهترین کاربری از تمام قطعات پنوماتیکی، در سیستم ها را داشته باشند.

از این رو فیلتر های پنوماتیکی، بصورت مدل های مختلف، از ایجاد آسیب های احتمالی به سیستم پنوماتیک، جلوگیری خواهند کرد.

البته طبق معمول، انتخاب صحیح و دقیق نوع فیلتر، متناسب با سیستم، بسیار لازم و ضروری می باشد.

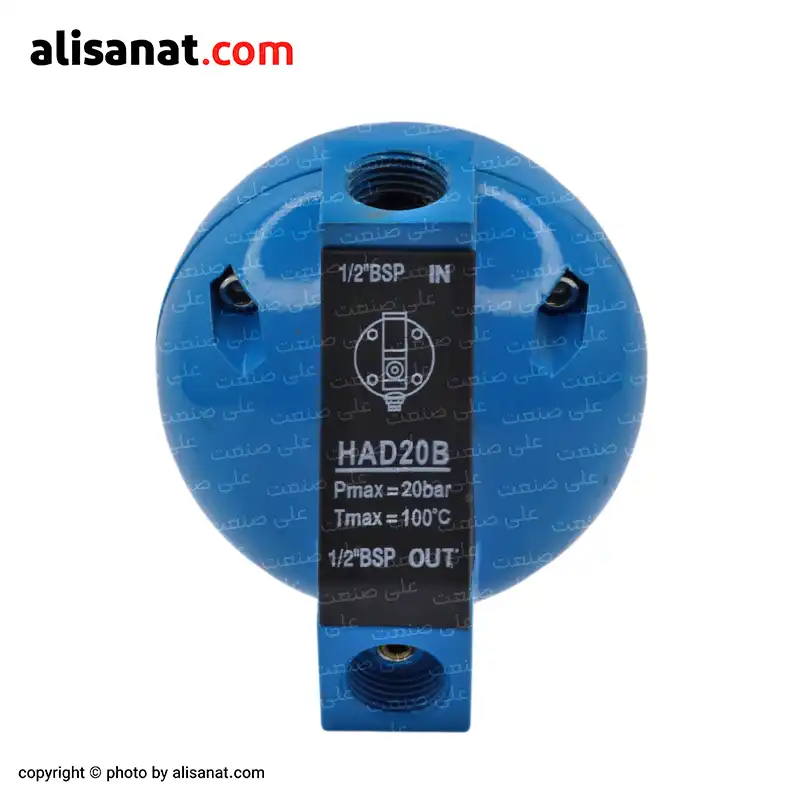

• اتودرین مکانیکی

همانگونه که اشاره شد، آلودگی ها و ناخاصی، و یا رطوبت در صورت وارد شدن به سیستم پنوماتیک، می تواند آن را دچار آسیب کرده، و عمر مفید دستگاه شما را کاهش دهد.

یکی از فیلتر هایی که بسیار در این زمینه می تواند موثر واقع شود؛ اتودرین مکانیکی می باشد.

نحوه عملکرد این قطعه، بسیار ساده، در عین حال حیاتی و ارزشمند است.

اتودرین مکانیکی را اغلب، قبل از رگلاتور فشار، و یا در پایین رسیور(مخزن هوا)، و قبل از ورود هوا به شیرها، یا عملگرهای حساس، نصب می کنند.

کاربرد این قطعه، در سیتم های بخار و مبدل های حرارتی، و همچنین کمپرسورهای هوا، و خطوط پنوماتیک، برای حذف کندانس یا همان بخار آبی که به مایع تبدیل شده، بسیار رایج است.

یکی از مزیت های این قطعه، عدم نیاز آن به جریان برق بوده، و خود توسط مکانیزم داخلی، بصورت مکانیکی عمل می کند.

بدنه ی اصلی آن، معمولا ازآلیاژ های بسیار مقاوم ساخته شده، که مقاومت لازم در برابر فشار وارده، و زنگ زدگی، و یا خوردگی را، داشته باشد؛ که همه ی قطعات آن، در داخل این پوسته قرار گرفته اند. یک شناور در داخل این قطعه تعبیه شده، توخالی و سبک، که در زمان تجمع بیش از حد مجاز آب، بالا آمده، و باعث تحرک اهرم، و باز شدن شیر تخلیه می شود. و پس از تخلیه ی آب، این شناور توسط فنری به حالت اولیه بر می گردد. در قسمت پایین دستگاه، محفظه ای وجود دارد، که محل جمع آوری آب می باشد.

این قطعه دارای دو پورت می باشد، که یک پورت ورودی جهت وارد شدن هوا، یا بخار، و یا کنداکس، به داخل محفظه اتودرین مکانیکی، این پورت در بالای قطعه، قرار گرفته است.

یک پورت خروجی هم،در قسمت پایین اتودرین مکانیکی وجود دارد،که محل خروج کندانس، از سیستم، پس از باز شدن شیر تخلیه می باشد.

این قطعه، توسط رزوهای 1/2 اینچی، به سیستم متصل می گردد. و حداکثر دمای قابل تحمل برای این قطعه، 100 درجه ی سانتی گراد؛ و حداکثر فشار کاری آن 20 بار، است.

• رطوبت گیر پنوماتیک 1/4 تایو

همانگونه که در مطالب قبلی به اختصار در مورد عملکرد فیلتر ها توضیح داده شد، علت استفاده از فیلتر و رطوبت گیر، و همچنین الزام به استفاده ی این قطعه، در شیرهای پنوماتیکی، مسجل گردید. حال برای انتخاب راحت و دقیق تر، به اختصار مدل هایی از این قطعه را، معرفی، و جزئیات مختصری از کارکرد آنها را، شرح می دهیم.
رطوبت گیر پنوماتیک 1/4 تایو، یکی دیگر از انواع فیلتر، جهت جلوگیری از نشت رطوبت، به داخل شیر پنوماتیکی می باشد؛ که کلیت عملکرد این قطعه، با تفاوت های اندکی، شبیه به دیگر فیلتر های پنوماتیک است.
در هنگام فشرده سازی هوا، توسط کمپرسور، مقادیر زیادی رطوبت، که بصورت نامحسوس در فضا وجود دارد، با نفوذ به داخل سیستم، به شکل قطرات آب در آمده، و در صورت عدم اقدام به تخلیه ی آن، کف کمپرسور، دچار زنگ زدگی و آلودگی می شود.
این قطعه ابزاری است که، در مسیر هوای فشرده نصب می گردد، و نقش جدا کنندگی رطوبت، و ذرات جامد موجود در هوا را، ایفا می کند؛ بدین صورت، مانع نفوذ رطوبت و ناخالصی، به داخل تجهیزات پنوماتیکی میشود.
طراحی خاص این محصول، موجب ورود چرخشی هوا شده، و با اینجاد نیروی گریز از مرکز، رطوبت و ذرات ته نشین می گردد، و هوا بصورت تمیز و خشک، پس از عبور از فیلتر، وارد سیستم می شود.
به دلیل شفاف بودن کاسه ی این قطعه میزان رطوبت جمع شده در آن قابل مشاهده است و این رطوبت توسط شیر تخلیه ی دستی و یا اتوماتیکی،خارج می شود.
جنس بدنه ی این قطعه معمولا از آلومینیوم مقاوم می باشد و توسط رزوه های ورودی و خروجی 1/4 اینچ به سیستم قابل اتصال است.

• فیلتر ته خطی پنوماتیک

این قطعه ی کوچک معمولا، در مسیر مستقیم، در داخل لوله یا شیلنگ پنوماتیک، نصب می شود؛ که باعث جلوگیری از نفوذ گرد و غبار، و یا براده فلزی همچنین، به مقدار کمتری ، آب و یا روغن،به داخل سیستم  می شود.
این فیلتر روی یک خط لوله پنوماتیک، نصب می شود؛ و شامل ورودی هوا، و سپس فیلتر، و پورت خروجی، به تجهیزات است.

فیلتر تک خطی پنوماتیک، دارای هیچ تنظیم گر، یا روغن زن، در کنارش نمی باشد، از این رو است که،به فیلتر تک خطی معروف است.
این قطعه دارای اجزای ساده ای می باشد، از جمله یک بدنه ی فلزی، یا پلاستیکی، که پورت ورودی و خروجی بر روی آن قرار گرفته، همچنین یک توری، یا فیلتر، داخل بدنه ی آن تعبیه شده است، که مانع از عبور ذرات ریز می گردد.

در فیلتر تک خطی پنوماتیک،یک محفظه نیز در پایین وجود دارد، که محل تجمع قطرات آب، و یا روغن، می باشد؛ در انتها با تعبیه ی یک شیر تخلیه، مایعات ته نشین شده، بصورت دستی یا اتوماسیون، خارج می شوند.
المنت فیلتر این قطعه، قابل شستشو، و یا تعویض می باشد،که مزیتی برای طول عمر مفید این قطعه، به شمار می آید.

⇐نکته ای مهم که بسیار باید مورد توجه قرار گیرد این است که:

فیلتر خطی پنوماتیک، در واقع بیشتر از ورود ذرات جامد، مانند: گرد و غبار، و یا زنگ زدگی ، یا براده هایی فلزی، جلوگیری می کند؛ و قابلیت کمتری در، فیلتر کردن رطوبت و روغن دارد.

تفاوت اصلی این قطعه، با فیلتر رطوبت گیر، همین امر مهم می باشد.
از این رو توصیه می گردد، برای ایمنی بیشتر، و کاهش قابل توجه آسیب به سیستم پنوماتیکی، از هر دو فیلتر همزمان استفاده شود، تا با استفاده از قابلیت های هر دو فیلتر، بصورت مکمل، نشت ناخالصی، به سیستم را نداشته باشیم.
