راهنمای کامل انتخاب شیر هیدرولیک (بر اساس دبی، فشار و نوع کاربرد)
شیرهای هیدرولیک، فرماندهان بی صدای سیستم های هیدرولیکی هستند.
آنها تعیین می کنند روغن تحت فشار به کدام سمت سیلندر برود، با چه فشاری کار کند، با چه سرعتی حرکت کند و چه زمانی متوقف شود.
اما اشتباه در انتخاب شیر هیدرولیک، یکی از رایج ترین دلایل عملکرد ضعیف، مصرف انرژی بالا و حتی خرابی زود هنگام سیستم های هیدرولیک است.
در این مقاله، قدم به قدم یاد می گیرید که انتخاب شیر هیدرولیک مناسب برای هر سیستمی (پرس، جرثقیل، بالابر، نوار نقاله، میکسر و ...) چگونه است.
نیازی نیست متخصص باشید؛ فقط کافی است اعداد و پارامترهای سیستم خود را داشته باشید.
گام 1: سه پارامتر اصلی سیستم خود را مشخص کنید
قبل از انتخاب شیر هیدرولیک، باید سه عدد کلیدی را از سیستم خود بدانید یا محاسبه کنید:
|
پارامتر |
علامت یا نماد |
واحد |
چگونه بدست آورید؟ |
|---|---|---|---|
|
حداکثر دبی |
Q |
لیتر بر دقیقه (L/min) |
از پمپ یا با فرمول سیلندر/موتور |
|
حداکثر فشار کاری |
P |
بار (bar) |
از اطلاعات طراحی سیستم |
|
نوع مصرف کننده |
- |
خطی یا دورانی |
جک (خطی) یا هیدروموتور (دورانی) |
توجه: اگر این اعداد را ندارید، نگران نباشید.
در ادامه یاد می گیرید چگونه آنها را از روی سیلندر یا موتور خود محاسبه کنید.
گام 2: محاسبه دبی مورد نیاز برای انتخاب شیر هیدرولیک (اگر نمی دانید)
اگر دبی سیستم خود را نمی دانید، اما یک سیلندر هیدرولیک دارید، از این فرمول استفاده کنید:
Q = (A × V × 60) ÷ 1000
|
علامت |
معنی |
واحد |
|---|---|---|
|
Q |
دبی مورد نیاز |
لیتر بر دقیقه (L/min) |
|
A |
سطح مقطع پیستون سیلندر |
سانتی متر مربع (cm²) |
|
V |
سرعت خطی مطلوب شفت |
متر بر ثانیه (m/s) |
توجه: قطر سیلندر را حتماً به سانتی متر وارد کنید.
مثال واقعی 1: محاسبه دبی برای یک جک بالابر
فرض کنید یک جک هیدرولیک با قطر 80 میلی متر دارید و می خواهید شفت آن با سرعت 0.2 متر بر ثانیه حرکت کند.
قطر = 80 mm = 8 cm
شعاع = 8 ÷ 2 = 4 cm
سطح مقطع = 3.14 × (4)² = 50.24 cm²
دبی = (50.24 × 0.2 × 60) ÷ 1000 = 60.3 لیتر بر دقیقه
نتیجه: سیستم شما به شیری با دبی حداقل 60 لیتر بر دقیقه نیاز دارد.
اگر هیدروموتور دارید (حرکت دورانی)
Q = (Dm × N) ÷ 1000
|
علامت |
معنی |
واحد |
|---|---|---|
|
Q |
دبی مورد نیاز |
لیتر بر دقیقه |
|
D-M |
جابجایی حجمی موتور |
سانتی متر مکعب بر دور (cm³/rev) |
|
N |
سرعت دورانی مورد نظر |
دور بر دقیقه (rpm) |
مثال: هیدروموتوری با جابجایی 50 cm³/rev می خواهید با سرعت 1000 دور بر دقیقه بچرخد.
Q=(50×1000)÷1000=50 L/min
گام 3: محاسبه فشار مورد نیاز (اگر نمی دانید)
اگر میخواهید بدانید سیستم شما به چه فشاری نیاز دارد تا بار مشخصی را بلند کند:
P = F ÷ A
|
علامت |
معنی |
واحد |
|---|---|---|
|
P |
فشار مورد نیاز |
بار (bar) |
|
F |
نیروی لازم (وزن بار) |
کیلوگرم (kg) |
|
A |
سطح مقطع پیستون جک |
سانتی متر مربع (cm²) |
مثال واقعی 2: محاسبه فشار برای بلند کردن یک بار 3 تنی
فرض کنید می خواهید باری به وزن 3000 کیلوگرم را با جکی به قطر 60 میلی متر بلند کنید.
شعاع = 60 ÷ 2 = 30 mm = 3 cm
سطح مقطع = 3.14 × (3)² = 28.26 cm²
فشار = 3000 ÷ 28.26 = 106 بار
نتیجه: سیستم شما باید حداقل 106 بار فشار تأمین کند.
برای انتخاب شیر هیدرولیک باید رنج فشاری بالاتر از این مقدار داشته باشد (حداقل 130-150 بار).
گام 4: نوع شیر مورد نیاز خود را مشخص کنید
حالا که دبی و فشار را دارید، باید بدانید چه نوع شیر هیدرولیک نیاز دارید.
در سیستم های هیدرولیک، چهار خانواده اصلی شیر وجود دارد:
|
نوع شیر |
وظیفه |
مثال کاربردی |
|---|---|---|
|
شیر کنترل جهت |
تغییر مسیر جریان روغن (رفت و برگشت) |
بالا و پایین بردن پرس، چپ و راست کردن جرثقیل |
|
شیر کنترل فشار |
محدود کردن، کاهش یا تنظیم فشار |
شیر اطمینان (فشارشکن)، شیر کاهش فشار |
|
شیر کنترل جریان |
تنظیم سرعت حرکت |
کند یا تند کردن حرکت سیلندر یا موتور |
|
شیر قطع و وصل (شاتر) |
باز و بست کامل جریان |
خاموش و روشن کردن اضطراری |
ساده ترین راه برای انتخاب مدل های مختلف شیر هیدرولیک:
از خودتان بپرسید:

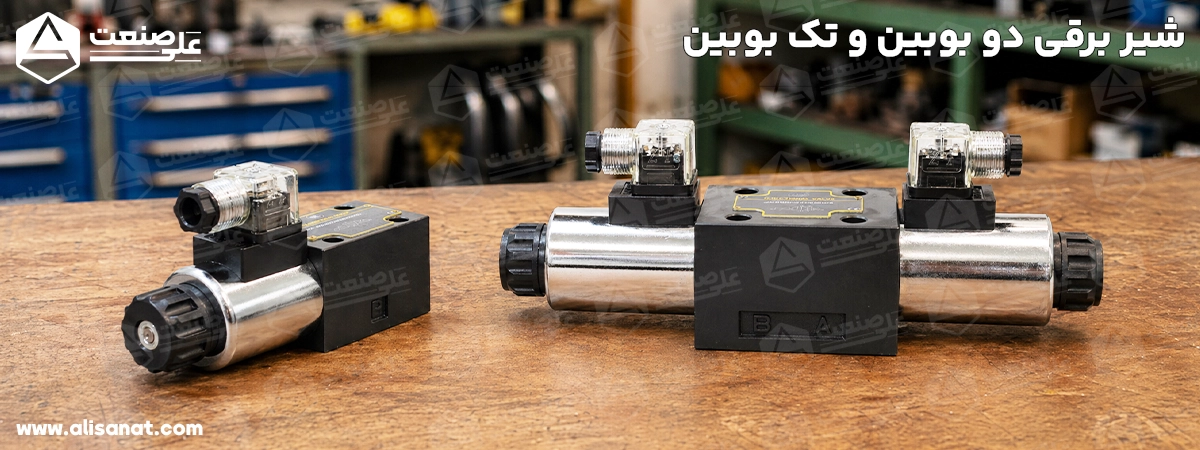

1- آیا می خواهم جهت حرکت را عوض کنم؟ → شیر کنترل جهت (معمولاً 4/3 یا 4/2)

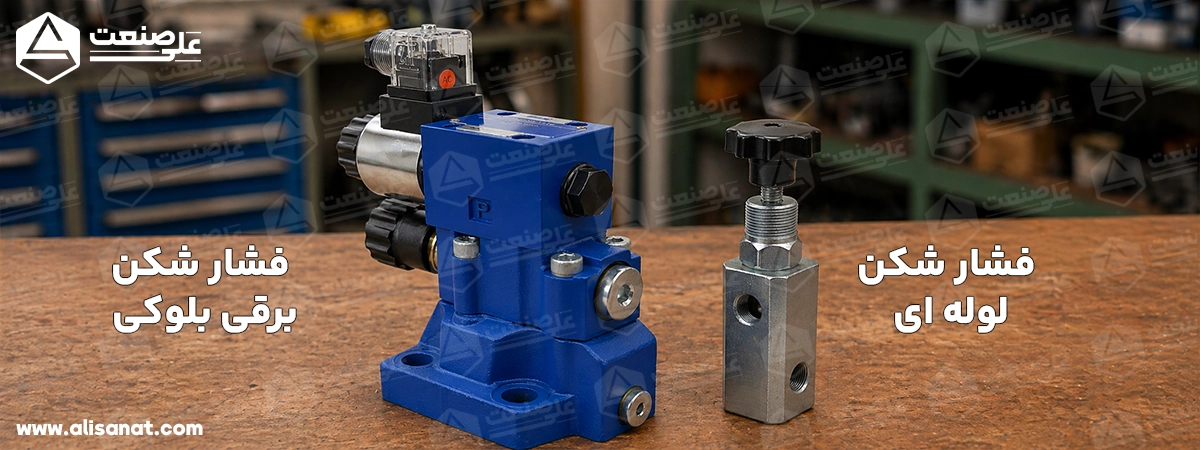

2- آیا می خواهم فشار را محدود کنم؟ → شیر اطمینان (فشار شکن هیدرولیک)

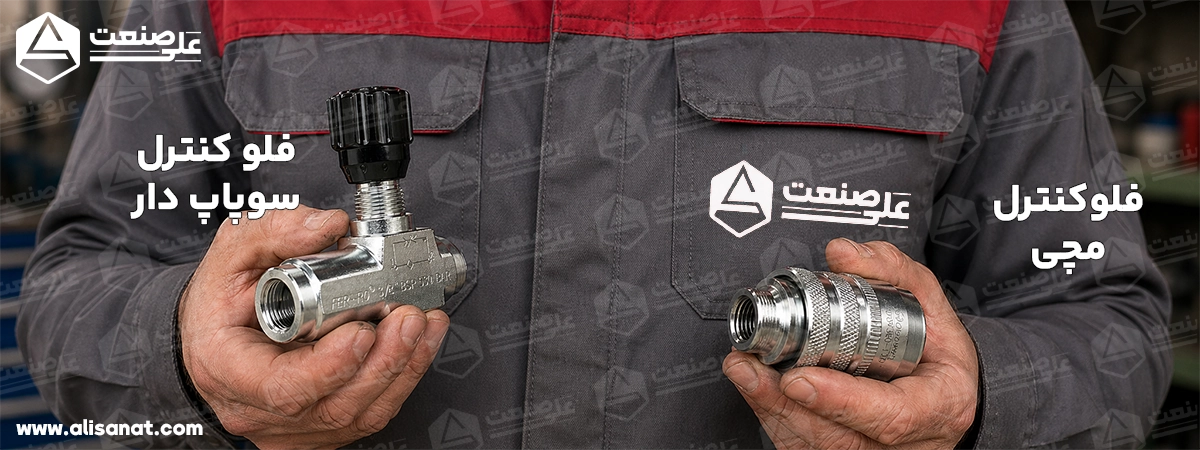

3- آیا می خواهم سرعت را کم و زیاد کنم؟ → شیر کنترل جریان یا فلو کنترل هیدرولیک

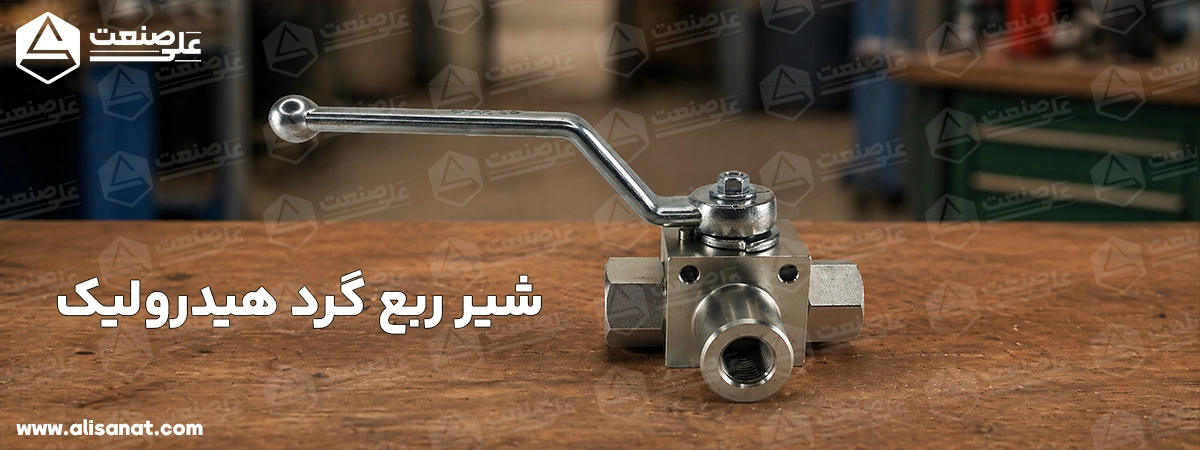

4- آیا فقط می خواهم روغن را قطع و وصل کنم؟» → شیر ربع گرد هیدرولیک یا شاتر
نکته عملی: در 80 درصد سیستم های صنعتی، یک شیر کنترل جهت 4/3 به همراه یک شیر اطمینان کافی است.
گام 5: انتخاب سایز شیر بر اساس دبی
بعد از اینکه دبی سیستم خود را محاسبه کردید، نوبت به انتخاب سایز شیر می رسد.
در بازار ایران، سایز شیرها معمولاً بر حسب اینچ مشخص می شود.
نکته بسیار مهم: فرقی نمی کند شما از چه نوعی شیر هیدرولیک استفاده می کنید – خواه شیر کنترل جهت (برای تغییر مسیر روغن)، خواه شیر فشار شکن هیدرولیک (مانند شیر اطمینان)، خواه شیر کنترل جریان یا فلو کنترل هیدرولیک (برای تنظیم سرعت) و یا شیر شاتر یا ربعگرد هیدرولیک (برای قطع و وصل جریان) – در همه این موارد، سایز بر حسب اینچ بر اساس دبی سیستم شما تعیین می شود.
در اینجا یک راهنمای ساده و عملی برای انتخاب سایز شیر بر اساس حداکثر دبی سیستم (بر حسب لیتر بر دقیقه) آورده شده است:
اگر حداکثر دبی سیستم شما تا 25 لیتر بر دقیقه است، سایز 1/4 اینچ برایتان کافی است.
اگر دبی شما بین 25 تا 50 لیتر بر دقیقه است، سایز 3/8 اینچ انتخاب مناسبی است.
اگر دبی شما بین 50 تا 80 لیتر بر دقیقه است، باید سراغ سایز 1/2 اینچ بروید.
اگر دبی شما بین 80 تا 140 لیتر بر دقیقه است، سایز 3/4 اینچ را انتخاب کنید.
و اگر دبی شما بیشتر از 140 لیتر بر دقیقه است، به سایز ۱ اینچ یا بزرگتر نیاز دارید.
نکته مهم: اگر دبی شما دقیقاً روی مرز بین دو سایز است، همیشه سایز بزرگتر را انتخاب کنید.
مثلاً اگر دبی شما 50 لیتر است، به جای 3/8 اینچ، سراغ 1/2 اینچ بروید تا افت فشار کمتری داشته باشید.
گام 6: انتخاب رنج فشار شیر
برای انتخاب شیر هیدرولیک مناسب باید به این موضوع توجه داشته باشید که شیر بتواند فشاری بیشتر از حداکثر فشار سیستم شما را تحمل کند.
در غیر این صورت، شیر ترکیده و خطر ایجاد می شود.
قاعده ساده: برای انتخاب شیر هیدرولیک رنج فشار را حداقل 25 درصد بیشتر از حداکثر فشار سیستم انتخاب کنید.
مثال: اگر سیستم شما 200 بار فشار دارد، شیری با رنج 250 بار یا بیشتر بخرید.
اعداد رایج در بازار: شیرها معمولاً در رنج های 160، 250، 320، 350 و 400 بار موجود هستند.
نکته مهم: هیچ وقت شیر هیدرولیک با رنج فشار کمتر از حداکثر فشار سیستم نخرید، حتی اگر قیمت آن خیلی پایین تر باشد.
قانون ساده و طلایی:
رنج فشار شیر = حداکثر فشار سیستم × 1.25
یعنی شیر باید 25 درصد بیشتر از حداکثر فشار سیستم تحمل کند.
گام 7: انتخاب شیر هیدرولیک بر اساس نوع تحریک (راه اندازی شیر)
تحریک یعنی وسیله ای که شیر را باز و بسته می کند. چهار نوع اصلی دارد:

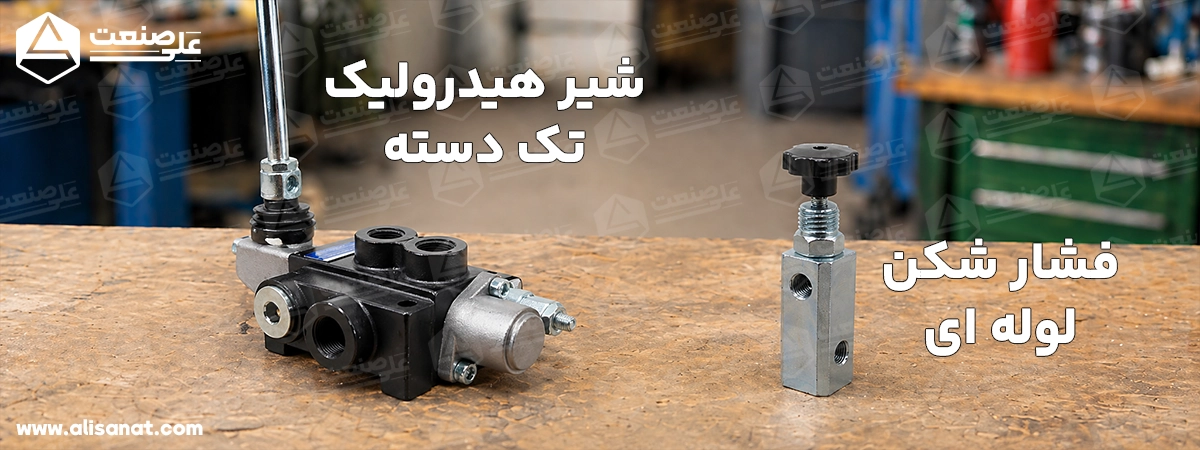

1- دستی (اهرمی):
- شیر با یک اهرم و دست اپراتور کار می کند.
- ساده، ارزان، بدون نیاز به برق.
- مناسب برای دستگاه های ساده مثل پرس های دستی.

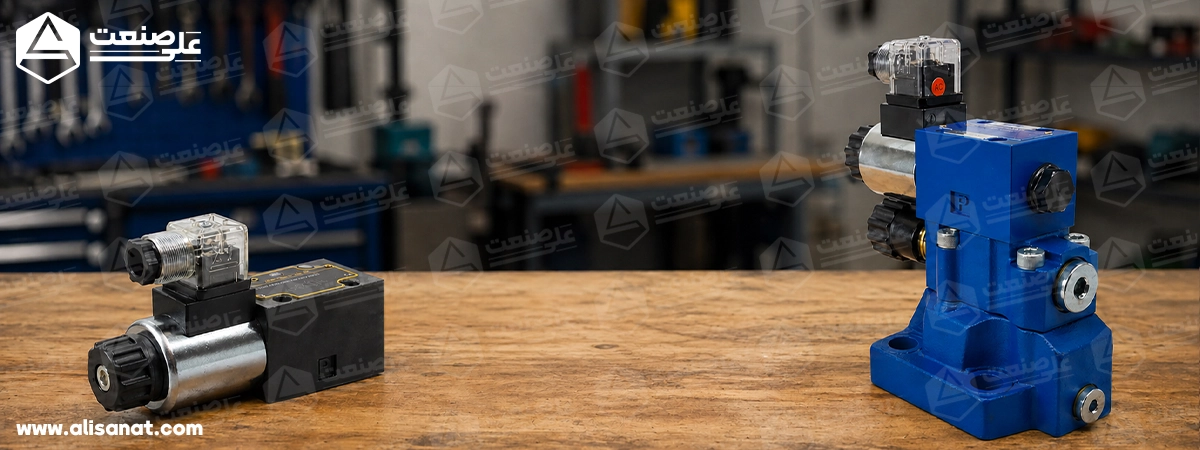

2- برقی (سلونوئید):
- شیر برقی هیدرولیک بوبین برقی کار می کند.
- قابل کنترل با کلید، تایمر یا PLC.
- ولتاژهای رایج 12 / 24 / 110 / 220 ولت AC- DC است، مناسب برای سیستم های اتوماتیک.

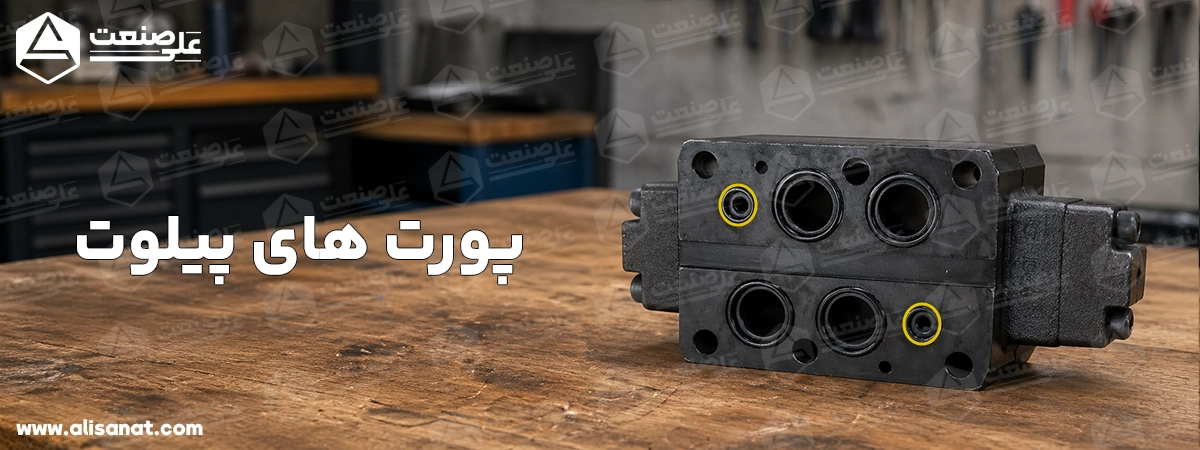

3- هیدرولیک (پایلوت):
شیر های برقی سایز بزرگتر از 3/8 اینچ به دلیل داشتن اسپول بزرگتر به صورت پایلوت فرمان تغیر جهت سیال را انجام می دهند.
- شیر با فشار روغن خود سیستم کنترل می شود.
- مناسب برای دبی های خیلی بالا (بیش از 200 لیتر بر دقیقه) و فشارهای خیلی زیاد (بالای 300 بار).
4- انتخاب شیر برقی هیدرولیک با پیلوت پنوماتیک:
در مواردی خاص شیر هیدرولیک با پیلوت هوای فشرده کنترل می شود.
- جرقه ایجاد نمی کند؛ مناسب برای محیط های خطرناک مانند صنایع نفت و گاز.
این نوع شیر اکثرا به صورت سفارشی ساخته می شود.
افت فشار (Pressure Drop)؛ پارامتر کلیدی در انتخاب شیر هیدرولیک
افت فشار به میزان فشاری گفته می شود که سیال هنگام عبور از شیر از دست می دهد.
این پدیده نتیجه محدودیت های داخلی شیر، نوع اسپول، هندسه پورت ها و سرعت عبور جریان است.
هرچه مسیر عبور تنگ تر یا پیچیده تر باشد، افت فشار بیشتری ایجاد می شود.
اهمیت مهندسی افت فشار
افزایش بیش از حد افت فشار پیامدهای مستقیم و قابل توجهی دارد:
افزایش دمای سیستم:
- بخشی از انرژی فشاری به گرما تبدیل می شود و موجب گرم شدن روغن و کاهش عمر پمپ و آببندی ها می گردد.
کاهش بازده سیستم:
- پمپ باید فشار بیشتری تولید کند تا افت فشار ایجاد شده در شیر را جبران کند.
کاهش سرعت عملگرها:
- افت فشار بالا مستقیماً باعث کاهش دبی مؤثر و در نتیجه کاهش سرعت سیلندر یا موتور می شود.
محدوده های قابل قبول افت فشار
به طور معمول و براساس استانداردهای طراحی صنعتی:
کمتر از 10 bar: ایده آل و مطلوب
10 تا 20 bar: قابل قبول و رایج در بسیاری از کاربردها
بیشتر از 20 bar: فقط در شرایط خاص یا طراحی های محدودیت دار توصیه می شود
افزایش غیرضروری افت فشار معمولاً نشانه انتخاب شیر کوچک تر از حد نیاز است.
ارزیابی افت فشار در مرحله انتخاب شیر هیدرولیک
برای تعیین افت فشار واقعی شیر، باید نمودار ΔP–Q موجود در کاتالوگ سازنده بررسی شود.
این نمودار رابطه افت فشار با دبی را نشان می دهد و معیار اصلی برای انتخاب سایز مناسب شیر هیدرولیک است.
قانون مهندسی:
اگر در دبی کاری سیستم، افت فشار شیر هیدرولیک بیش از مقدار مجاز باشد، باید سایز شیر یک مرحله بزرگ تر انتخاب شود.
اشتباهات رایج در انتخاب شیر هیدرولیک
اشتباه در انتخاب شیر هیدرولیک یکی از علل اصلی بروز خرابی، افت عملکرد و افزایش مصرف انرژی در سیستم های هیدرولیک است.
اشتباه های ظاهراً کوچک در مرحله انتخاب می توانند باعث هزینه های بسیار بالاتر در بهره برداری و تعمیرات شوند.
در ادامه مهم ترین خطاهای متداول در انتخاب شیر هیدرولیک بررسی می شوند:
1. انتخاب سایز نامناسب شیر
تعیین نکردن دقیق دبی سیستم باعث انتخاب شیری کوچک تر یا بزرگ تر از نیاز واقعی می شود.
- شیر هیدرولیک کوچک تر موجب افت فشار بالا، گرم شدن روغن و کاهش سرعت عملگرها می شود؛
- در حالی که شیر هیدرولیک بزرگ تر باعث ناپایداری در کنترل دقیق جریان، افزایش هزینه و نیاز به دبی راه اندازی بیشتر خواهد شد.
2. بی توجهی به نوع فرمان شیر (Spool Center Type)
انتخاب اشتباه نوع مرکز (open، closed، tandem یا float) می تواند عملکرد پمپ را مختل کرده و موجب گرم شدن یا توقف ناگهانی مدار شود.
نوع مرکز باید متناسب با نوع پمپ (دبی ثابت یا جبران دار) تعیین گردد.
3. انتخاب نادرست نوع تحریک (Actuation Type)
در بسیاری از موارد سلونوئیدها یا کنترل های الکتریکی انتخاب شده با ولتاژ واقعی سیستم (مثلاً 12V یا 24V) یا نوع تغذیه (AC/DC) هم خوانی ندارند.
- این اشتباه منجر به سوختن بوبین، عملکرد ناقص شیر یا تأخیر در سوئیچینگ می شود.
4. عدم توجه به شرایط آلودگی سیال
شیرهای هیدرولیک بسیار به آلودگی روغن حساس هستند.
- عدم استفاده از فیلتر مناسب یا تمیز نکردن مخزن می تواند باعث گیر کردن اسپول، لرزش در کنترل و خرابی شیر هیدرولیک در مدت کوتاه شود.
5. استفاده از شیر ناسازگار با نوع سیال کاری
متریال آب بندی (NBR، FKM، PTFE و …) باید با نوع سیال (نفتی، ضد آتش، سنتتیک یا زیست تخریب پذیر) سازگار باشند.
- ناسازگاری شیمیایی بین سیال و آب بندی سبب تورم یا تخریب اورینگ ها و نشت داخلی شیر هیدرولیک می شود.
6. نادیده گرفتن شرایط محیطی
دمای بالا، رطوبت، گردوغبار یا نصب در فضای باز بر عملکرد الکتریکی و عمر اجزای آب بندی تأثیر مستقیم دارند.
- انتخاب شیر هیدرولیک بدون در نظر گرفتن کلاس حفاظتی (IP Rating) یا محدوده دمای کاری، منجر به خرابی زودهنگام می شود.
۷. نصب و اتصالات غیراستاندارد
نصب شیر هیدرولیک با اتصالات غیر مطابق با استانداردهای CETOP یا DIN باعث نشتی، ارتعاش و اختلال در جریان می شود.
- استفاده از شیرهای رزوه ای در مدارهای پرتکرار و پرفشار نیز توصیه نمی شود و باید از نوع صفحه ای یا ماژولار استفاده گردد.
نتیجه:
بیشتر خطاهای انتخاب شیر هیدرولیک از بی توجهی به جزئیات مهندسی ناشی می شوند.
رعایت اصول محاسباتی (دبی، فشار، نوع مرکز و سازگاری سیال) و مراجعه به داده های فنی سازنده می تواند از بروز اکثر مشکلات عملکردی و تعمیراتی جلوگیری کند.
جمع بندی
انتخاب شیر هیدرولیک یک تصمیم فنی است که مستقیماً روی عملکرد، عمر و بازده سیستم تأثیر می گذارد.
این مقاله راهنمای انتخاب انواع شیر هیدرولیک است و گام های اصلی شامل تشخیص نوع شیر، محاسبه دبی و فشار، تعیین سایز و رنج فشار، و انتخاب نوع تحریک مرور شد.
همچنین اهمیت افت فشار و اشتباهات رایج بررسی گردید.
