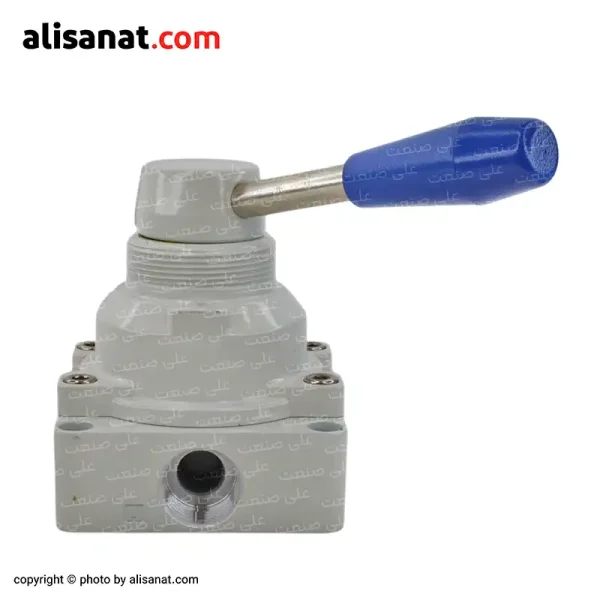

شیر دستی تانکی پنوماتیک 4 به 3 وسط بسته

نحوه عملکرد شیر دستی تانکی پنوماتیک 4/3

 شیر دستی تانکی پنوماتیک 4/3 به صورت پیش فرض بسته است.( یعنی هوای فشرده به هیچکدام از پورت ها راه ندارد)

پس اسن شیر قادر است در سه وضعیت جریان هوا را به‌ طور دقیق به  جک یا هر نوع عملگر دیگری هدایت کند تا حرکت رفت و برگشت آن کنترل شود.

وضعیت اول (حرکت جک به یک سمت):

شیر در این وضعیت، جریان هوای فشرده را از پورت ورودی (P) به پورت A هدایت می‌ کند.

هوا وارد یک طرف جک شده و باعث حرکت پیستون در جهت خاص (مثلاً به جلو) می‌ شود.

در این وضعیت، پورت B مسدود می‌ شود تا هوای فشرده به طرف دیگر جک وارد نشود.

وضعیت دوم (حرکت جک به طرف دیگر):

در این وضعیت، اپراتور موقعیت اهرم شیر را تغییر می‌ دهد.

هوای فشرده از پورت ورودی (P) به پورت B هدایت می‌ شود.

این جریان هوا باعث حرکت پیستون جک به سمت مخالف (مثلاً به عقب) می‌ شود.

پورت A در این وضعیت مسدود می‌ شود تا هوا به طرف دیگر جک نرود.

وضعیت سوم (توقف جک):

در این حالت، تمامی پورت‌ ها مسدود می‌ شوند و جریان هوا به جک قطع می‌ شود.

پیستون جک در موقعیت فعلی خود ثابت می‌ ماند و هیچ حرکتی انجام نمی‌ دهد.

نتیجه‌گیری:

شیر دستی پنوماتیک 4/3 با تغییر وضعیت اهرم، به اپراتور این امکان را می‌ دهد که جریان هوا را به‌ طور دستی تغییر دهد و حرکت جک پنوماتیک را در دو جهت مختلف کنترل کند

همچنین این شیر برای سیستم‌ هایی که نیاز به توقف دقیق جک‌ ها یا حرکت دقیق در دو جهت دارند، بسیار مناسب است.

دلایل خرابی شیر دستی تانکی پنوماتیک

دلایل خرابی شیر دستی تانکی پنوماتیک 4/3 می‌ تواند به عوامل مختلفی بستگی داشته باشد که برخی از مهم‌ ترین دلایل خرابی عبارتند از:

سایش قطعات داخلی: استفاده طولانی مدت، فشار زیاد و نگهداری نا مناسب باعث سایش واشرها و سوپاپ‌ ها می‌ شود که می‌ تواند منجر به نشتی و عملکرد ضعیف شیر شود.

آلودگی هوای فشرده: ورود گرد و غبار، رطوبت و ذرات آلاینده به سیستم پنوماتیک باعث گرفتگی مسیرها و کاهش عملکرد شیر می‌ شود.

نصب نادرست: نصب نادرست شیر یا تطابق نداشتن سایز پورت‌ ها با دیگر اجزای سیستم می‌ تواند باعث ایجاد آسیب به شیر و حتی تجهیزات مرتبط شود.

خطای انسانی: اعمال فشار بیش از حد به اهرم می تواند موجب شکستن آن یا آسیب به قطعات داخلی شیر شود.

مزایا و معایب شیر دستی تانکی پنوماتیک

مزایا:

سادگی در کنترل: اپراتور می‌ تواند به راحتی وضعیت شیر را تغییر دهد.

ایمنی بالا: با مسدود کردن مسیرها، سیستم از حرکت ناخواسته جلوگیری می‌کند.

عدم نیاز به برق: سیستم به صورت دستی کار می‌ کند و نیازی به برق ندارد.

مقاومت بالا: در برابر فشار و شرایط سخت محیطی مقاوم است.

معایب:

نیاز به نیروی دستی: تغییر وضعیت به صورت دستی انجام می‌ شود که ممکن است در شرایط خاص زمان‌ بر باشد.

احتمال خطای انسانی: تنظیمات دستی ممکن است دچار خطا شوند.

محدودیت در یکپارچه‌ سازی سیستم‌ های خودکار و مکانیزه.

شرکت علی صنعت ارائه دهنده شیر دستی تانکی پنوماتیک و دیگر تجهیزات پنوماتیک می باشد.

شما می توانید برای مشاوره و خرید این محصول با ما در ارتباط باشید
