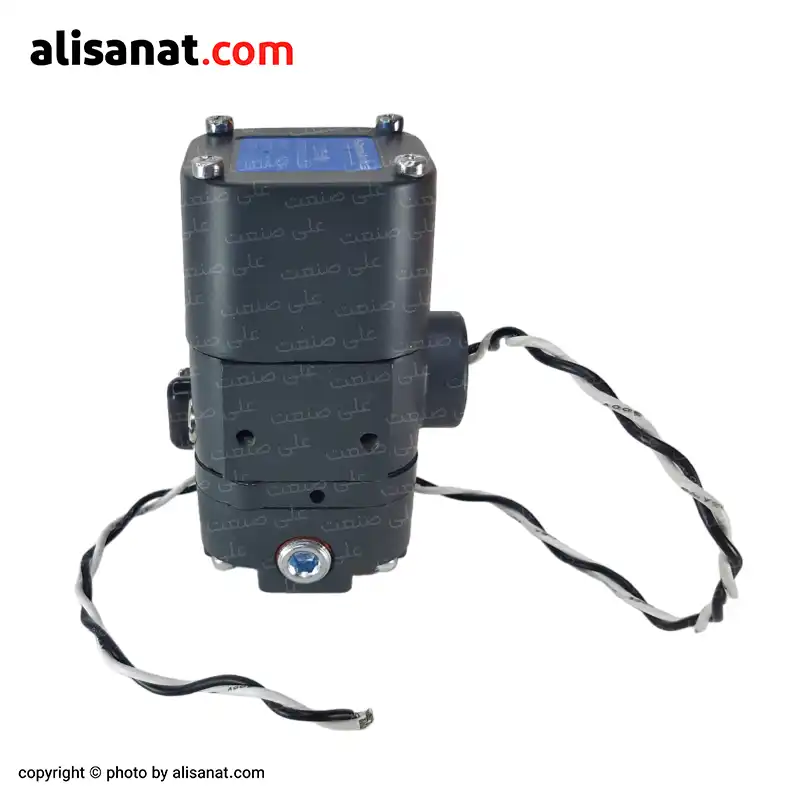

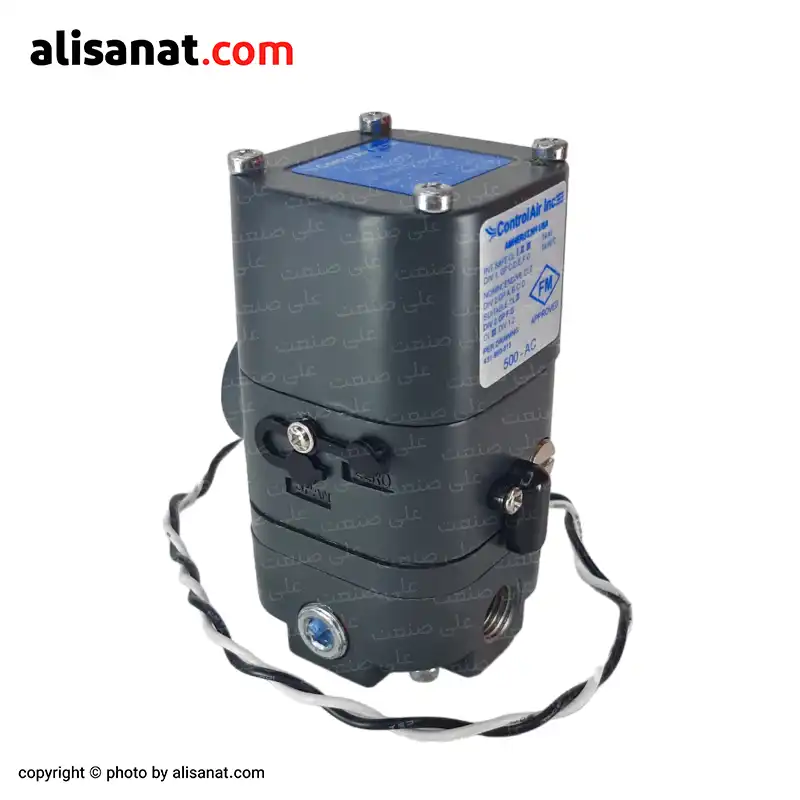

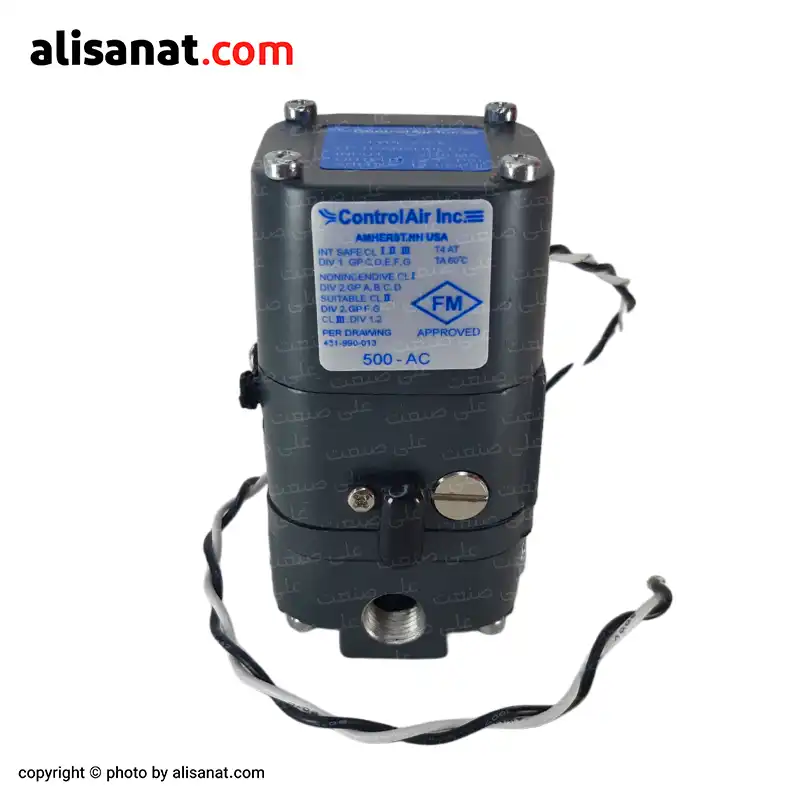

آی تو پی کامپ ایر (I/P) 500X نوعی پیشرفته از یک رگلاتور پنوماتیک است که با یک جریان استاندارد عمل کرده و بر اساس مقدار آن ، خروجی هوای فشرده را کنترل خواهد کرد

بزرگنمایی تصویر

دسته: ابزار دقیق, پوزیشنر, رگلاتور پنوماتیک

آی تو پی کنترل ایر (I/P) مدل 500X

محصول شرکت معتبر کنترل ایر
دقت بالا در عملکرد
کم حجم و کاربردی
کانکشن 1/4 اینچ
عملکرد بر اساس جریان 20-4 میلی آمپر

قیمت محصول :

36.500.000 تومان

معرفی

برای اینکه متوجه شوید آی تو پی کنترل ایر چیست و چه کاری انجام می دهد در این مقاله با گروه علی صنعت همراه باشید

در اکثر سیستم های پنوماتیکی ما نیاز داریم فشار ورودی و خروجی سیستم را کنترل نماییم و برای این کار با توجه به نیاز و کاربرد دستگاه از قطعات متفاوتی استفاده می کنیم که هر کدام مشخصات و کاربرد های متفاوتی دارند و انتخاب اشتباه قطعات نتیجه مطلوب را نخواهد داشت

در سیستم های پنوماتیک برای کنترل فشار ورودی و خروجی سیستم از رگلاتور پنوماتیک استفاده می کنیم که این رگلاتورها می توانند به صورت دستی یا اتوماتیک عمل کنند و تفاوت عمده این دو رگلاتور در میزان دقت ، سرعت و سهولت کار با آنهاست

در رگلاتور دستی باید یک اپراتور به طور منظم فشار دستگاه را نظارت کند و بصورت دستی فشار را تغییر دهد و این امر سرعت و دقت ناکافی و احتمال اشتباه را بالا خواهد برد اما در رگلاتور اتوماتیک یا هوشمند دیگر نیازی به نظارت اپراتور نبوده و بصورت خودکار طبق دستور plc با سرعت و دقت بالا فشار مورد نیاز دستگاه تامین شده و احتمال خطا تا حد قابل توجهی کم خواهد شد و پوزیشنر آی تو پی کنترل ایر دقیقا این کار را برای ما انجام خواهد داد

آی تو پی کنترل ایر چگونه کار می کند؟

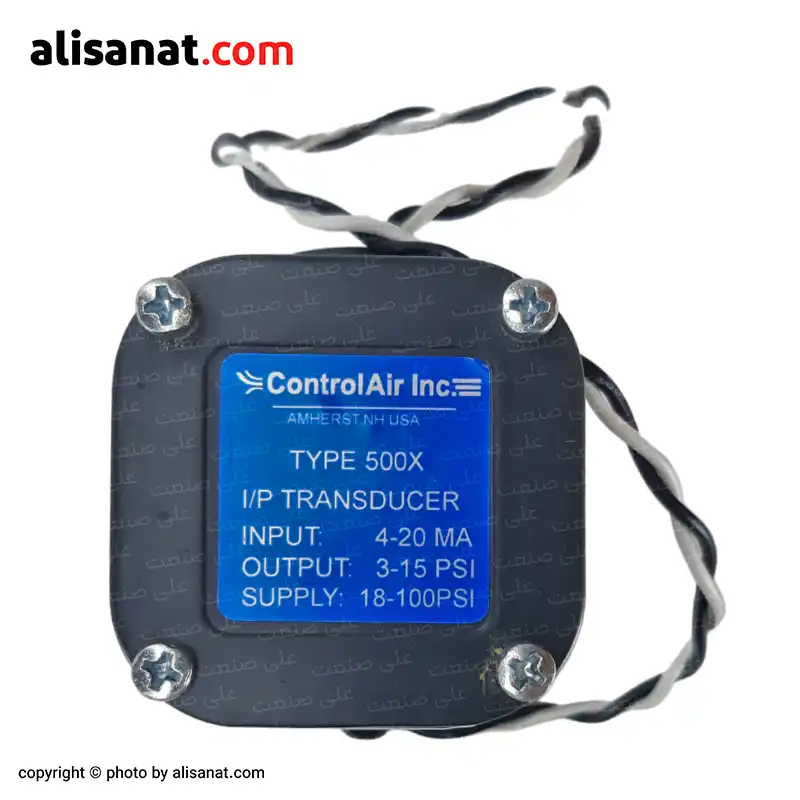

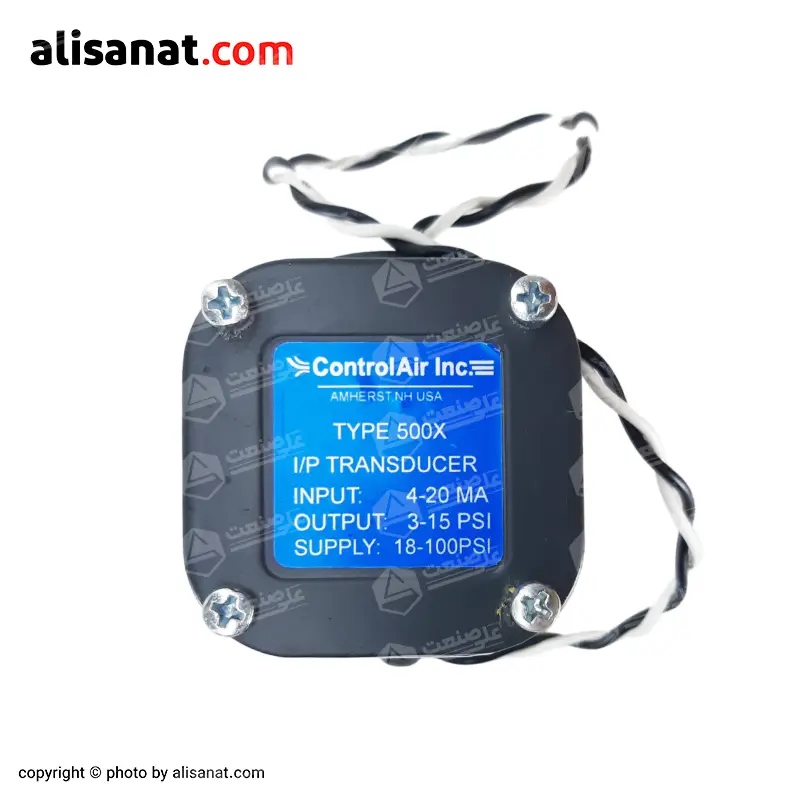

آیتوپی کنترل ایر جریان الکتریکی را توسط سیم رابط به plc ، دریافت کرده و با محاسبه میزان جریان به قسمت مکانیکی فرمان داده و فشار خروجی سیستم را کنترل و تنظیم می کند ، جریان استاندارد برای این کار 4 تا 20 میلی آمپر و میزان فشار ورودی 18 تا 100 psi و میزان فشار خروجی 3 تا 15 psi می باشد

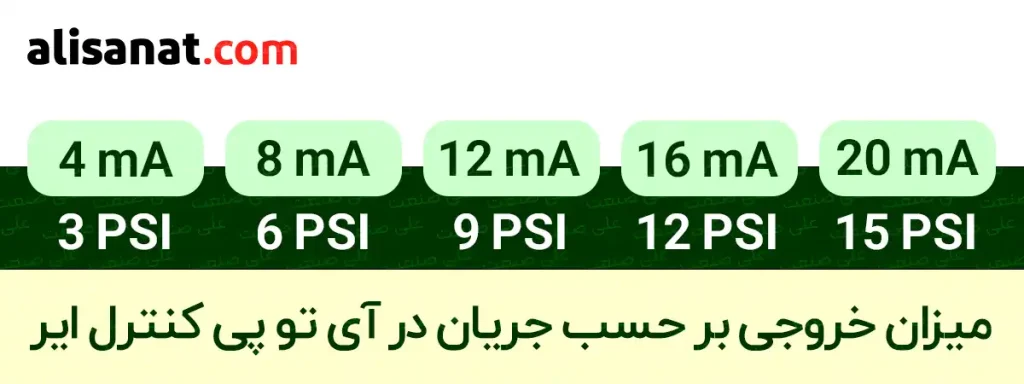

در آی تو پی کنترل ایر مدل 500X مینیمم 3 psi و ماکزیمم 15psi فشار خروجی خواهیم داشت ، میزان فشار در این ای تو پی کنترل ایر بر حسب یکای psi بوده که در تصویر زیر به طور کامل توضیح داده خواهد شد و برای فشار های بالاتر باید از مدل های دیگر استفاده شود

زمانی که در سیستم تنظیم کنیم 4 میلی آمپر (یعنی حداقل میزان جریان آمپر ) به مدار وارد شود آی تو پی کنترل ایر 3psi (معادل 0/206 BAR ) فشار خروجی هوا به ما می دهد و هرچه جریان آمپر بالاتر رود میزان فشار خروجی هوا هم بیشتر خواهد شد ، زمانی که ماکزیمم 20 میلی آمپر جریان به مدار آی تو پی کنترل ایر وارد شود 15psi (معادل حدود 1 BAR ) فشار خروجی هوا خواهیم داشت

کانکشن ها و نحوه کالیبره کردن آی تو پی کنترل ایر مدل x500

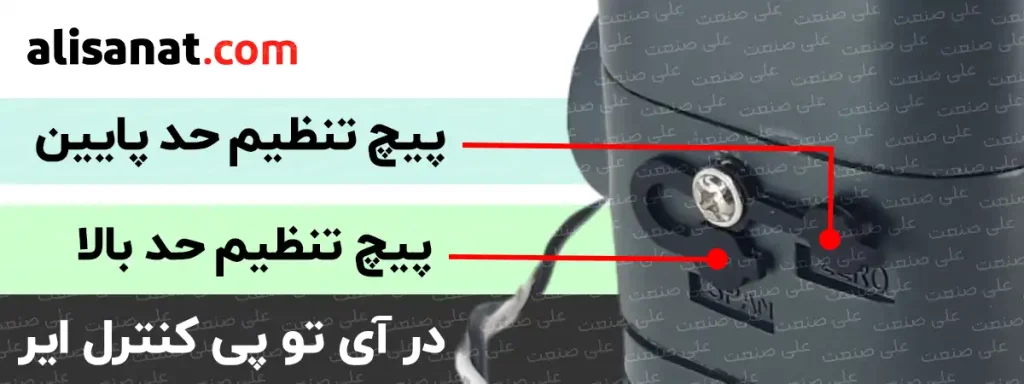

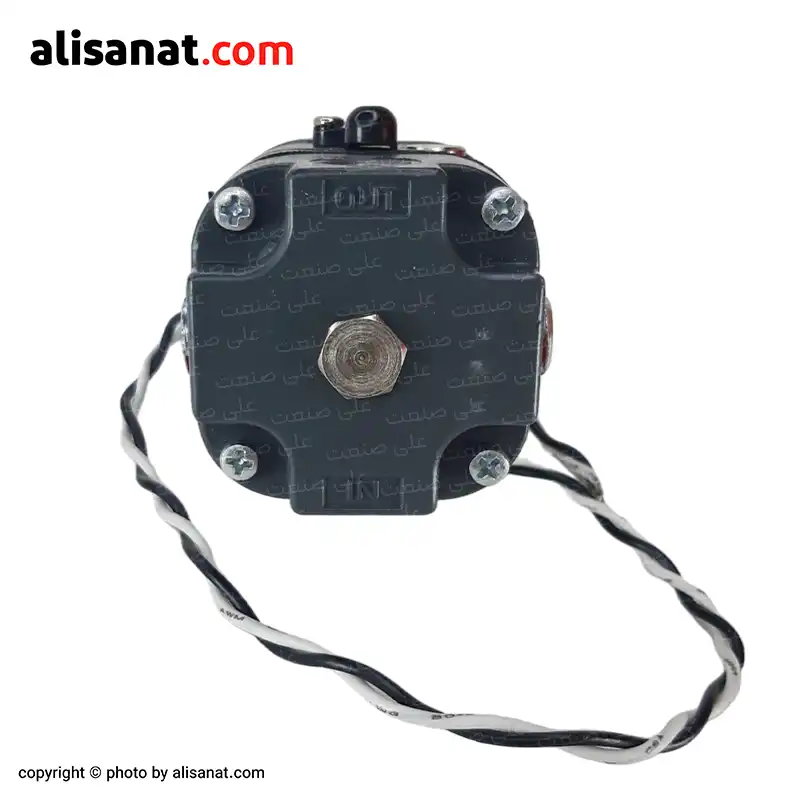

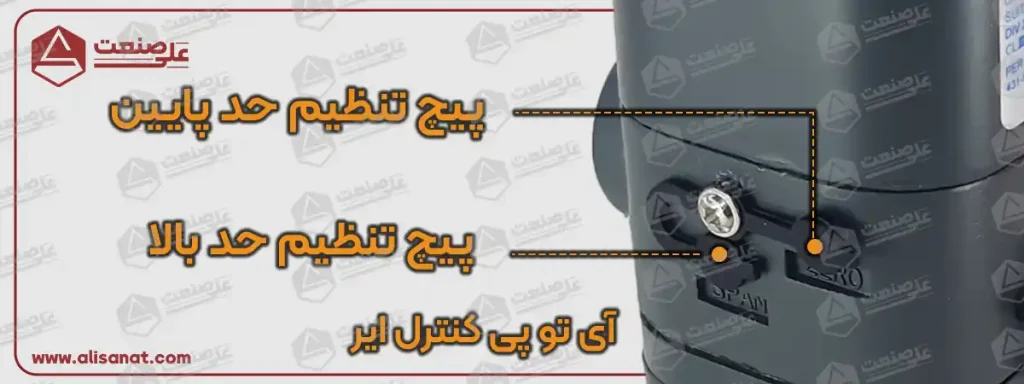

این مدل از آی تو پی کنترل ایر یک پورت ورودی و یک پورت خروجی و دو کانکشن برای نصب گیج فشار دارد و بر روی بدنه آن نیز دو پیچ تنظیم برای کالیبره کردن خروجی فشار تعبیه شده است که با نام zero و span مشخص شده که پیچ span حد بالای فشار آی تو پی و پیچ zero حد پایین فشار آی تو پی را تنظیم و کالیبره می کنند

و می توان گفت به طور کلی آی تو پی کنترل ایر به عنوان یک رگلاتور هوشمند بین راهی با دقت بسیار بالا عمل می کند و در صنایع و کارخانجات مختلف از جمله صنایع دارویی ، پزشکی ، نظامی ، مهندسی ، و... مورد استفاده قرار می گیرد

آی تو پی کنترل ایر در سایز 1/4 اینچ از نظر فنی و ظاهری بیشترین شباهت را به آی تو پی بلوفرام مدل T-1000 داشته و می توانند به جای یکدیگر مورد استفاده قرار گیرند

شما می توانید با توجه به نیاز خود هر نوع از آی تو پی را از شرکت علی صنعت تهیه نمایید

اگر سوال یا پیشنهادی در رابطه با ای تو پی دارید، لطفا با ما به اشتراک بگذارید

مشخصات

شرکت سازندهاین آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد	کنترل ایر (Control Air)
کد کالااین کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است	500X
جریان ورودیاین مقدار بیانگر جریانی است که محصول به وسیله آن فرمان عملکرد را می گیرد	4-20 میلی آمپر
سایز پورت ورودیاین آیتم بیانگر سایز رزوه ای است که به وسیله ی آن سیال به تجهیز وارد می شود	1/4 (یک چهارم اینچ)
سایز پورت خروجیاین عدد سایز رزوه ی حفره و یا حفره های خروجی از تجهیز که برای مصرف کننده ها هستند می باشد	1/4 (یک چهارم اینچ)
سایز پورت اتصال گیجاین مقدار بیانگر سایز محل اتصال گیج یا همان درجه می باشد	1/8 (یک هشتم اینچ)
