- نصب مستقیم و آسان در مسیر لوله، بدون نیاز به انشعاب یا تجهیزات جانبی
- طراحی فشرده و مقاوم با بدنه برنجی آبکاری شده، مناسب محیط های صنعتی
- محدوده دبی متنوع برای پوشش دهی از لوله های ½ اینچ تا 2 اینچ
- کارکرد دقیق در فشارهای بالا
- سازگاری با انواع سیالات (مایع و گاز) و قابلیت اتصال به PLC، رله و سیستم هشدار
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
1.890.000 تومان
فهرست مطالب
معرفی
فلو سوئیچ خطی
همانطور که در تمام سیستم های صنعتی و حتی خانگی ، اگاه بودن از میزان فشار و کنترل آن مهم است در هر سیستمی که مایع یا گاز در آن جریان دارد، دانستن این که آیا سیال واقعاً در حال حرکت است یا نه، گاهی می تواند تفاوت بین یک فرآیند ایمن و یک فاجعه پرهزینه باشد.
برای آگاهی از میزان فشار از گیج های فشار استفاده می شود و برای کنترل آن از رگلاتورهای متناسب با آن سیال.
اما تصور کن توی یک سیستم سرمایش یا گرمایش، آب یا سیال جریان نداشته باشه ولی پمپ روشن بمونه…
یا توی یک مدار صنعتی، قطع شدن جریان باعث داغ شدن تجهیزات بشه ولی هیچ هشداری داده نشه.
اینجاست که نقش یک قطعه کوچک اما حیاتی پررنگ می شود:
فلو سوئیچ خطی همون تجهیزی که خیلی بی سرو صدا، اما دقیق و بی وقفه، مراقب جریان سیال توی لوله ها است.
در این مقاله به صورت کامل و کاربردی بررسی می کنیم که فلو سوئیچ خطی چی هست، چه کاربردهایی داره، چطور نصب می شه، چطور نگهداری می شه و چه مشکلاتی ممکنه براش پیش بیاد.
اگه درگیر سیستم های تأسیساتی یا صنعتی هستی، این مطلب دقیقاً برای تو نوشته شده.

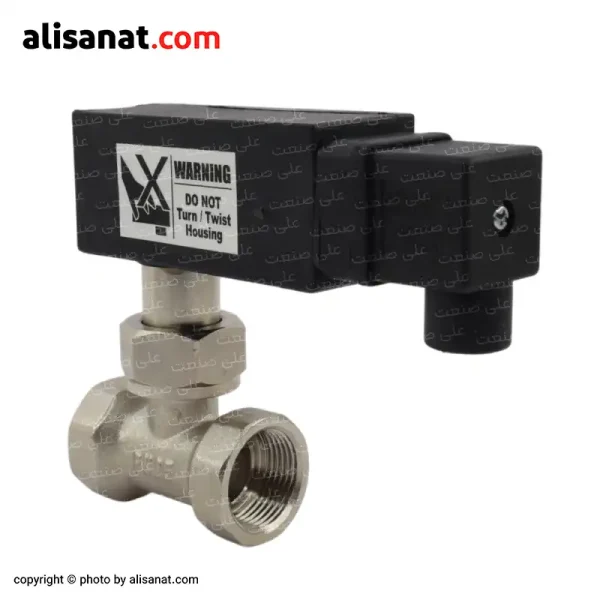

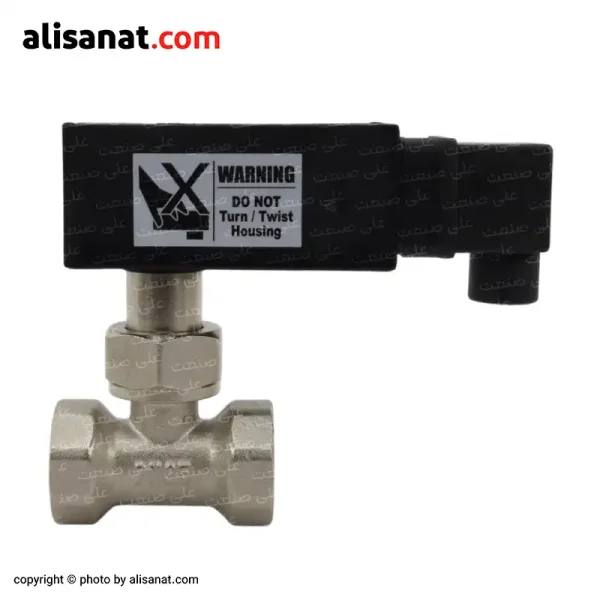

معرفی فلوسوئیچ خطی
فلوسوئیچ خطی (Inline Flow Switch) یک تجهیز الکترومکانیکی است که به صورت مستقیم در مسیر لوله نصب می شود و وظیفه آن، پایش و تشخیص عبور یا قطع جریان سیال در خطوط تحت فشار است.
فلو سوئیچ ACOL از یک مکانیزم داخلی حساس به جریان (پدال یا تیغه داخلی) بهره می برد که با حرکت سیال، جا به جا شده و باعث فعال یا غیر فعال شدن یک کنتاکت مغناطیسی داخلی (Reed Switch) می شود.
با تولید سیگنال الکتریکی، فلو سوئیچ ACOL قادر است سایر تجهیزات نظیر پمپ ها، آژیرهای هشدار، شیرهای برقی یا سیستم های PLC را کنترل کرده یا وارد مدار نماید.
این طراحی باعث می شود دستگاه بدون نیاز به برق یا مدارات پیچیده، با دقت بالا و عمر طولانی عمل کند
فلو سوئیچ خطی به صورت رزوه ای دو طرفه طراحی شده است و به راحتی در مسیر مستقیم لوله نصب می شود، بدون آنکه نیاز به انشعاب یا تجهیز جانبی باشد.
به دلیل طراحی فشرده، نصب آسان، حساسیت بالا و مقاومت در برابر رطوبت، فشار و نوسانات دما، فلو سوئیچ خطی یکی از گزینه های قابل اعتماد در سیستم های تاسیساتی، تهویه مطبوع، خطوط خنک کاری و مدارهای فرآیندی صنعتی به شمار می رود.
مدل های مختلف فلو سوئیچ خطی سری WFS21XXBA
سری WFS21XXBA از برند ACOL در سایزها و ظرفیت های مختلفی تولید شده تا متناسب با انواع پروژه های تاسیساتی و صنعتی قابل استفاده باشد.
هر مدل از این فلو سوئیچ ها، دارای یک محدوده‌ی عملکرد مشخص است که نشان می دهد در چه بازه ای از دبی (لیتر بر دقیقه) سوئیچ می تواند به درستی فعال شود.
همچنین هر مدل دارای یک حداکثر دبی مجاز نیز هست که نباید از آن عبور کرد؛ چرا که ممکن است باعث کاهش دقت عملکرد یا آسیب به مکانیزم داخلی شود.
در جدول زیر، به صورت کامل و مقایسه ای، می توانید اطلاعات فنی اصلی مدل های مختلف این سری را مشاهده کرده و بر اساس سایز لوله، میزان جریان مورد نیاز، و شرایط کاری سیستم، مناسب ترین مدل را انتخاب کنید.
|
مدل |
سایز لوله (DN) |
معادل اینچ |
حداقل دبی عملکرد (L/min) |
حداکثر دبی عملکرد (L/min) |
حداکثر دبی مجاز (L/min) |
|---|---|---|---|---|---|
|
WFS21015BA |
DN15 |
1/2 اینچ |
5.1 |
6.9 |
20 |
|
WFS21020BA |
DN20 |
3/4 اینچ |
9.0 |
12.2 |
40 |
|
WFS21025BA |
DN25 |
1 اینچ |
14.1 |
19.1 |
60 |
|
WFS21032BA |
DN32 |
1-1/4 اینچ |
23.1 |
31.3 |
80 |
|
WFS21040BA |
DN40 |
1-1/2 اینچ |
36.1 |
49.8 |
100 |
|
WFS21050BA |
DN50 |
2 اینچ |
56.4 |
76.4 |
150 |
تفاوت ها به زبان ساده:
حداقل دبی عملکرد : از این مقدار به بالا، سوئیچ می تونه فعال بشه
حداکثر دبی عملکرد : دقت و پاسخ دهی سوئیچ تا این مقدار خوبه
حداکثر دبی مجاز : بالاتر از این مقدار ممکنه باعث آسیب به دستگاه بشه یا عملکرد غیر قابل اطمینان داشته باشه.
مشخصات فنی عمومی فلو سوئیچ خطی (سری WFS21XXBA)
|
مشخصه |
مقدار / توضیح |
|---|---|
|
ولتاژ عملکرد |
250VAC (حداکثر) |
|
حداکثر توان خروجی |
1A / 50VA |
|
نوع سوئیچ داخلی |
کنتاکت مغناطیسی خشک (Reed Switch) / حالت SPST |
|
نوع اتصال الکتریکی |
خروجی سه سیمه (COM / NO / NC) |
|
حداکثر فشار کاری |
25bar |
|
محدوده دمای کاری |
20- تا 90+ درجه سانتیگراد |
|
درجه حفاظتی |
IP65 (مقاوم در برابر پاشش آب و گردوغبار) |
|
جنس بدنه |
آلیاژ برنج آبکاری شده با نیکل |
|
جنس پدال / تیغه |
PTFE مقاوم در برابر خوردگی، رسوب و ضربه |
|
نوع نصب |
رزوه ای مستقیم، مناسب نصب افقی در مسیر جریان مستقیم |
|
خروجی کنترلی |
سیگنال ON/OFF قابل اتصال به رله، PLC یا سیستم هشدار |
یادآوری مهم:
بازه دبی عملکرد (Minimum to Maximum) و سایز رزوه، در جدول اختصاصی مدل ها آورده شده و باید متناسب با شرایط کاری انتخاب شود.
ساختار و اجزای داخلی فلو سوئیچ خطی
فلوسوئیچ خطی به عنوان یک تجهیز الکترومکانیکی با طراحی فشرده، از مجموعه ای از اجزای مکانیکی و مغناطیسی تشکیل شده است که عملکردی دقیق و مطمئن را در تشخیص جریان سیال فراهم می کند.
طراحی این تجهیزات بر اساس مکانیزم تحریک غیر تماسی و ایزوله شده انجام شده است تا در محیط های صنعتی عملکردی پایدار و بدون نیاز به نگهداری پیچیده داشته باشد.
در ادامه با اجزای اصلی این تجهیز و نحوه تعامل بین اون ها آشنا می شویم:
1- بدنه (Housing)
بدنه خارجی فلو سوئیچ خطی از جنس برنج با روکش نیکل ساخته می شود.
این پوسته ضمن مقاومت مکانیکی بالا، در برابر خوردگی و نوسانات دمایی نیز مقاوم است.
طراحی اتصال به صورت رزوه ای استاندارد (BSP/NPT) بوده و امکان نصب مستقیم در مسیر لوله را فراهم می سازد.
2- عنصر تحریک داخلی (Paddle Assembly)
در بخش داخلی سوئیچ، یک پدال مکانیکی (یا تیغه حساس به جریان) قرار دارد که مستقیماً در معرض جریان سیال قرار می گیرد.
این پدال با عبور سیال از مسیر خطی، دچار جا به جایی می شود و نقش عامل تحریک مکانیزم کنترلی را ایفا می کند.
ابعاد و حساسیت پدال متناسب با سایز لوله و محدوده دبی طراحی می شود.
3- آهنربای دائم (Permanent Magnet)
به پدال داخلی، یک آهنربای دائم متصل است که با تغییر موقعیت پدال، میدان مغناطیسی متحرکی ایجاد می کند.
این میدان، در خارج از ناحیه مرطوب سیال، یک سنسور مغناطیسی (reed switch) را تحریک می کند.
طراحی کاملاً ایزوله این بخش مانع از تماس مستقیم بخش الکترونیکی با سیال می شود.
4- رید سوئیچ (Reed Switch)
Reed Switch یک کنتاکت مغناطیسی حساس است که در بخش خشک و ایزوله فلو سوئیچ قرار دارد.
این قطعه زمانی فعال می شود که پدال داخلی با حرکت جریان، آهنربای متصل به خود را به نزدیکی رید سوئیچ برساند.
در اثر این میدان مغناطیسی، تیغه های فلزی داخل سوئیچ بسته شده و سیگنال ON/OFF به خروجی دستگاه ارسال می شود.
سیم های خروجی (COM / NO / NC) در واقع مسیر انتقال همین سیگنال از Reed Switch به تجهیزات کنترلی مانند PLC یا رله هستند.
5- سیستم تنظیم نقطه تحریک (Set Point Adjustment)
در برخی مدل ها (مانند WFS21XXBA)، یک پیچ تنظیم در قسمت فوقانی تعبیه شده است که امکان تنظیم نقطه عملکرد سوئیچ بر حسب دبی جریان را فراهم می‌سازد. این ویژگی به کاربر اجازه می‌دهد تا آستانه فعال‌سازی را در بازه‌ای مشخص متناسب با شرایط سیال و سیستم تنظیم نماید.
نتیجه‌گیری:
ترکیب طراحی مکانیکی ساده با دقت مغناطیسی بالا، باعث شده فلو سوئیچ خطی در عین سادگی، عملکردی بسیار پایدار و قابل اعتماد داشته باشه.
این ساختار داخلی بدون وابستگی به مدارهای پیچیده، برای سال ها بدون نیاز به تعمیر یا تنظیم مجدد می تونه به درستی کار کنه.
نحوه نصب فلو سوئیچ خطی
محل نصب و جهت جریان
فلو سوئیچ خطی باید بین خط لوله در مسیر مستقیم جریان سیال نصب شود که محل صحیح نصب، معمولاً در مسیر خروجی پمپ یا قسمت برگشت جریان (Downstream) سیستم است.
جهت جریان سیال باید حتماً با فلش روی بدنه فلو سوئیچ یکسان باشد.
عدم رعایت این جهت باعث می شود تیغه به درستی حرکت نکند و سوئیچ عمل نکند.
نوع اتصال
این سوئیچ ها معمولاً دارای اتصال رزوه ای استاندارد (BSP/NPT) هستند.
هنگام نصب روی لوله، از نوار تفلون مناسب برای آب بندی استفاده شود.
از بستن بیش از حد (over-tightening) خودداری کنید تا بدنه ترک نخورد.
اتصال الکتریکی
خروجی دستگاه معمولاً سه سیمه است:
COM (مشترک)
NO (باز در حالت عادی)
NC (بسته در حالت عادی)
سیم کشی باید مطابق با نقشه برق تابلو یا ورودی کنترلر (مثلاً PLC) انجام شود.
حتماً از ولتاژ تغذیه مجاز (مثلاً 24V یا 220V AC) استفاده شود.
در محیط های صنعتی از اتصالات ضد آب و کابل شیلددار استفاده شود.
نکات تکمیلی نصب
حتماً دستگاه را به صورت افقی و تراز نصب کنید.
از اعمال فشار، پیچاندن یا ضربه زدن به قسمت الکترونیکی خودداری شود.
برای اطمینان از عملکرد صحیح، توصیه می شود پس از نصب، سیستم با دبی واقعی تست شود.
هشدارهای مهم از سوی سازنده:
1- اگر فلو سوئیچ خطی در هنگام عبور سیال باز نمی شود یا تیغه حرکت نمی کند، ممکن است دبی جریان کمتر از مقدار تحریک لازم باشد.
در این صورت باید جریان را افزایش داده یا مدل مناسب تری انتخاب کرد.
2- اگر سوئیچ پس از بسته شدن جریان همچنان در وضعیت فعال باقی بماند، ممکن است تیغه داخلی درگیر شده یا میدان مغناطیسی بیش از حد نزدیک به reed switch قرار گرفته باشد که این مورد نیاز به بررسی مکانیکی داخلی دارد.
3- در شرایط خاص ممکن است کلید مغناطیسی به طور مداوم در وضعیت بسته باقی بماند.
در این صورت توصیه می شود از مدار محافظ یا خروجی رله ای با تأخیر زمانی استفاده شود.
4- فلو سوئیچ های برند ACOL به‌گونه ای طراحی شده اند که در صورت رعایت شرایط نصب، بدون نیاز به کالیبراسیون اضافی به درستی عمل می کنند.
تفاوت فلو سوئیچ خطی و فلو سوئیچ تیغه ای
در ظاهر هر دو نوع فلو سوئیچ وظیفه یکسانی دارند:
تشخیص وجود جریان سیال در لوله و ارسال یک سیگنال کنترلی در صورت عبور یا قطع جریان.
اما تفاوت های ساختاری، محل نصب، دقت عملکرد و نوع کاربرد آن ها باعث می شود هر کدام برای شرایط خاصی مناسب تر باشند.
1- محل نصب
فلو سوئیچ خطی : به صورت کامل در مسیر لوله قرار می گیرد و سیال از داخل بدنه آن عبور می کند (Inline).
اتصال آن رزوه ای است و مستقیماً روی لوله نصب می شود.
فلو سوئیچ تیغه ای : به بدنه خارجی لوله متصل می شود و تیغه آن از بالا یا کنار وارد لوله می شود.
نیاز به سوراخ کاری یا محل نصب خاص روی لوله دارد.
2- طراحی مکانیکی
فلو سوئیچ خطی: پدال داخلی کاملاً داخل مسیر جریان قرار دارد و با حرکت سیال جا به جا می شود.
آهنربای متصل به پدال باعث تحریک Reed Switch داخلی می شود.
فلو سوئیچ تیغه ای: از یک تیغه بلند استفاده می کند که وارد جریان سیال می شود و با انحراف آن، سوئیچ فعال می گردد.
بیشتر مناسب برای لوله های بزرگ تر و جریان های با حجم بالاست.
3- دقت و حساسیت
فلو سوئیچ خطی: دقت بالاتری دارد، مخصوصاً در جریان های پایین و مدارهای حساس.
برخی مدل ها قابلیت تنظیم نقطه تحریک دارند.
فلو سوئیچ تیغه ای : در جریان های متلاطم یا فشار بالا بهتر عمل می کند، اما دقت کمتری در دبی های پایین دارد.
معمولاً تیغه باید تعویض یا تنظیم شود برای لوله با سایزهای مختلف.
4- سهولت نصب
فلو سوئیچ خطی: نصب سریع، بدون نیاز به سوراخ کاری یا تنظیم تیغه
مناسب پروژه های با محدودیت فضا
فلو سوئیچ تیغه ای : نیاز به انشعاب یا سوراخ روی لوله
در صورت نصب اشتباه ممکن است عملکرد ناقص داشته باشد
به طور کلی اگر دنبال نصب سریع، ابعاد کوچک، دقت بالا و ظاهر جمع و جور هستی، فلو سوئیچ خطی انتخاب بهتریه.
اما اگر با لوله های بزرگ و جریان های قوی سر و کار داری و مشکلی با نصب پیچیده تر نداری، فلو سوئیچ تیغه ای هم انتخاب مناسبیه.
پرسش و پاسخ متداول
1- آیا فلو سوئیچ خطی برای گاز هم قابل استفاده است؟
بله، در بسیاری از کاربردها می توان از فلو سوئیچ خطی برای گازها (مثل هوا یا نیتروژن) نیز استفاده کرد:
اما باید توجه داشت که:
دبی و فشار گاز باید در محدوده مجاز عملکرد سوئیچ باشد
در برخی کاربردهای گازهای خاص، مدل های ویژه با بدنه استیل یا سنسور تقویت شده توصیه می شود
استفاده در گازهای قابل اشتعال نیاز به تأیید ایمنی (Explosion Proof) دارد.
2- آیا این فلو سوئیچ ها قابل تنظیم هستند؟
برخی از مدل های فلو سوئئیچ خطی (مثل سری WFS21XXBA) دارای پیچ تنظیم حساسیت هستند.
با چرخاندن این پیچ، می توان آستانه دبی فعال سازی سوئیچ را در محدوده مشخص شده تغییر داد.
این ویژگی برای تطبیق دقیق با شرایط سیستم (مثلاً پمپ با دبی متفاوت یا تغییر فصل) بسیار کاربردی است.
3- چطور بدونم کدام مدل برای سیستم من مناسب تره؟
برای انتخاب مدل مناسب باید به موارد زیر توجه کنید:
سایز لوله (DN یا اینچ)
مقدار جریان واقعی سیستم (L/min)
فشار کاری و نوع سیال (مایع یا گاز)
موقعیت نصب و محدودیت فضا
پیشنهاد می شود به جدول مشخصات فنی مراجعه کرده و مدلی را انتخاب کنید که دبی کاری شما در محدوده تنظیم پذیر عملکرد آن قرار گیرد.
4- با چه جریانی (دبی) فلو سوئیچ فعال می شود؟
در هر مدل، یک محدوده دبی فعال سازی مشخص وجود دارد.
مثلاً در مدل WFS21020BA، سوئیچ زمانی فعال می شود که دبی سیال بین 9 تا 12.2 لیتر بر دقیقه باشد.
این بازه توسط پیچ تنظیم قابل انتخاب است و باید متناسب با دبی سیستم تنظیم شود.
5- عمر مفید فلو سوئیچ خطی چقدر است؟
در صورت نصب صحیح و رعایت شرایط کاری، فلو سوئیچ های خطی می توانند سال ها بدون نیاز به تعمیر یا تعویض کار کنند.
عدم وجود قطعات متحرک خارجی و طراحی مغناطیسی غیر تماسی باعث کاهش استهلاک می شود
توصیه می شود در محیط های آلوده یا با ذرات جامد، بازبینی دوره ای انجام گیرد.
در نهایت، فلو سوئیچ خطی با طراحی دقیق، عملکرد قابل اعتماد و نصب آسان، یکی از گزینه های اصلی در کنترل جریان سیال در پروژه های صنعتی و تأسیساتی محسوب می شود.
شرکت علی صنعت به عنوان تأمین کننده تخصصی تجهیزات ابزار دقیق، انواع فلو سوئیچ خطی ، مدل های متنوع دیگر و سایر تجهیزات کنترلی را با ضمانت اصالت و پشتیبانی فنی در اختیار مشتریان گرامی قرار می دهد.
مشخصات
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
برنج آبکاری شده |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
WFS22 |
