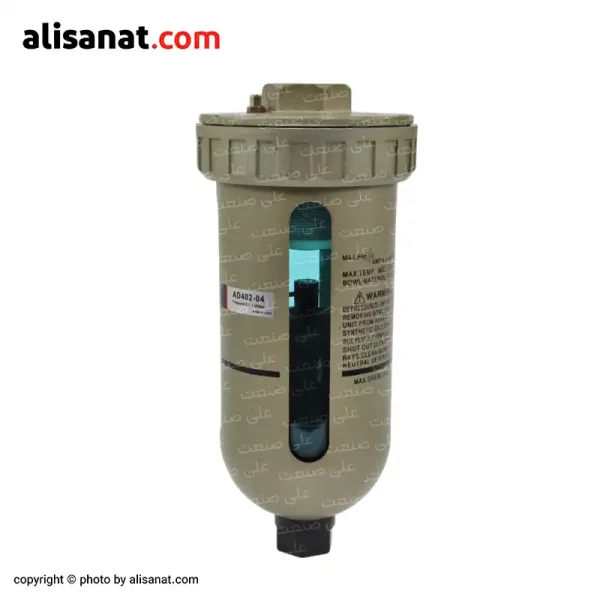

فیلتر ته خطی پنوماتیک
- عملکرد خودکار تخلیه بدون نیاز به مداخله ی دستی
- جلوگیری از زنگ زدگی و خوردگی تجهیزات پنوماتیکی
- حفظ فشار سیستم در هنگام تخلیه
- کیفیت ساخت و طول عمر بالا
- مناسب برای سیستم های پنوماتیک و کمپرسورهای هوا
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
970.000 تومان
فهرست مطالب
معرفی
فیلتر ته خطی پنوماتیک
در سیستم های پنوماتیکی، کیفیت هوای فشرده تأثیر مستقیمی بر عملکرد تجهیزات و طول عمر آن ها دارد.
یکی از چالش های اصلی در این سیستم ها، وجود رطوبت و روغن در خطوط هوای فشرده است که در صورت عدم کنترل، می تواند مشکلاتی مانند زنگ زدگی، خوردگی، افت فشار و کاهش راندمان تجهیزات پنوماتیکی را به دنبال داشته باشد.
برای رفع این مشکل، تجهیزات مختلفی از جمله واحدهای مراقبت پنوماتیک به کار گرفته می شود.
اما در برخی شرایط، این تجهیزات به تنهایی کافی نیستند و فیلتر ته خطی پنوماتیک ( اتودرین پنوماتیک ) به عنوان یک راهکار تکمیلی و مؤثر مورد استفاده قرار می گیرد.
در این مقاله، به بررسی نحوه عملکرد فیلتر ته خطی پنوماتیک، تفاوت آن با سایر روش های حذف رطوبت، مزایای استفاده و نقاط بهینه برای نصب در سیستم های پنوماتیکی می پردازیم.
چگونه قطرات آب در سیستم های پنوماتیکی شکل می گیرند؟
هنگامی که هوای فشرده از کمپرسور خارج می شود، درون آن بخار آب به صورت مولکول های معلق در هوا وجود دارد.
اما به محض اینکه هوا از طریق لوله های سیستم پنوماتیکی حرکت می کند، دما و فشار آن تغییر می یابد.
در نتیجه این تغییرات، بخار آب موجود در هوا متراکم شده و به قطرات آب تبدیل می شود که در قسمت های مختلف سیستم، به ویژه در نقاط پایین تر، جمع می شوند.
این فرآیند که چگالش (تراکم رطوبت) نام دارد، یکی از دلایل اصلی ایجاد آب و روغن در خطوط هوای فشرده است.
اگر این رطوبت به موقع از سیستم تخلیه نشود، می تواند به تجهیزات آسیب رسانده و باعث افت راندمان سیستم شود.
در این مرحله، نقش فیلتر ته خطی پنوماتیک مشخص می شود که به طور ویژه برای حذف رطوبت های مایع شده در سیستم طراحی شده است.
فیلتر ته خطی پنوماتیک چیست؟
فیلتر ته خطی پنوماتیک یک تجهیز ضروری در سیستم های پنوماتیکی است که در پایین ترین نقاط لوله کشی نصب شده و وظیفه ی تخلیه ی آب و روغن متراکم شده را بر عهده دارد.
برخلاف فیلترهای استاندارد پنوماتیکی که تنها بخشی از ذرات معلق و مقداری از رطوبت را جذب می کنند، این فیلتر به طور مستقیم مایعات جمع شده را از سیستم خارج می کند.
مقایسه فیلتر ته خطی پنوماتیک با فیلتر رطوبت گیر پنوماتیک
در سیستم های هوای فشرده، رطوبت گیر پنوماتیک و فیلتر ته خطی پنوماتیک برای حذف آب و رطوبت استفاده می شوند اما کاربردهای متفاوتی دارند.
|
ویژگی ها |
رطوبت گیر پنوماتیک |
فیلتر ته خطی پنوماتیک |
|---|---|---|
|
محل نصب |
مسیر اصلی هوای فشرده (بعد از کمپرسور) |
پایین ترین نقاط سیستم لوله کشی |
|
عملکرد |
جدا کردن بخشی از رطوبت هوای فشرده |
تخلیه ی رطوبت مایع شده ی ته نشین شده در لوله ها |
|
تاثیر بر هوا |
کاهش رطوبت در جریان هوای فشرده |
بدون تأثیر بر کیفیت هوای فشرده |
|
نوع تخلیه |
دستی یا خودکار (با شیر شناور یا برقی) |
دستی یا خودکار (با مکانیزم شناور) |
|
کاربرد اصلی |
جلوگیری از ورود رطوبت به تجهیزات |
حذف آب انباشته شده در لوله ها |
کدام گزینه بهتر است؟
رطوبت گیر پنوماتیک برای کاهش میزان رطوبت هوای فشرده و محافظت از تجهیزات استفاده می شود.
فیلتر پنوماتیک ته خطی فقط رطوبت مایع شده ی ته نشین شده را تخلیه می کند و مانع از ورود آن به تجهیزات می شود.
استفاده ی هم زمان از هر دو تجهیز، بهترین راهکار برای مدیریت رطوبت در سیستم های هوای فشرده است و هر دو تجهیز، نقش مکمل یکدیگر را دارند.
مراحل عملکرد فیلتر ته خطی پنوماتیک
عملکرد فیلتر ته خطی پنوماتیک را می توان در چند مرحله ی اصلی خلاصه کرد:
1- هوای فشرده از کمپرسور وارد سیستم شده و در مسیر حرکت خود دچار تغییرات دما و فشار می شود.
این تغییرات باعث متراکم شدن بخار آب و تشکیل قطرات رطوبت درون لوله ها می شود.
2- بر اساس طراحی لوله کشی، آب و روغن به سمت پایین ترین نقاط سیستم هدایت می شوند.
وجود شیب در سیستم لوله کشی باعث می شود که این مایعات در نقاط خاصی جمع شوند و احتمال پخش شدن آن ها در کل سیستم کاهش یابد.

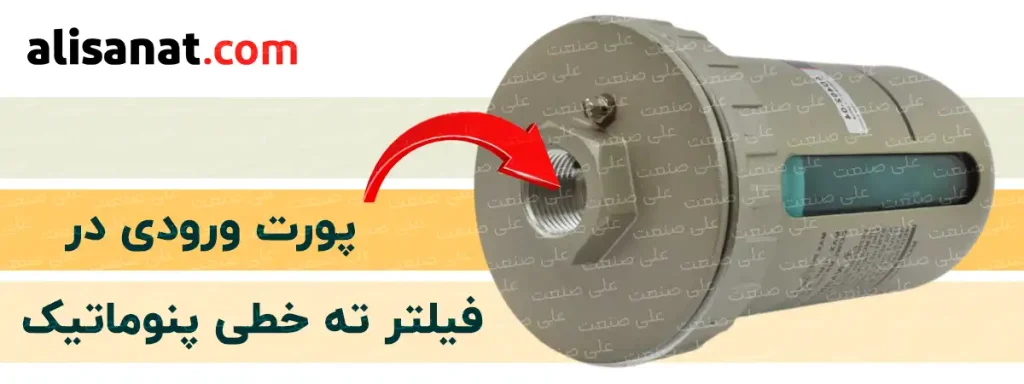

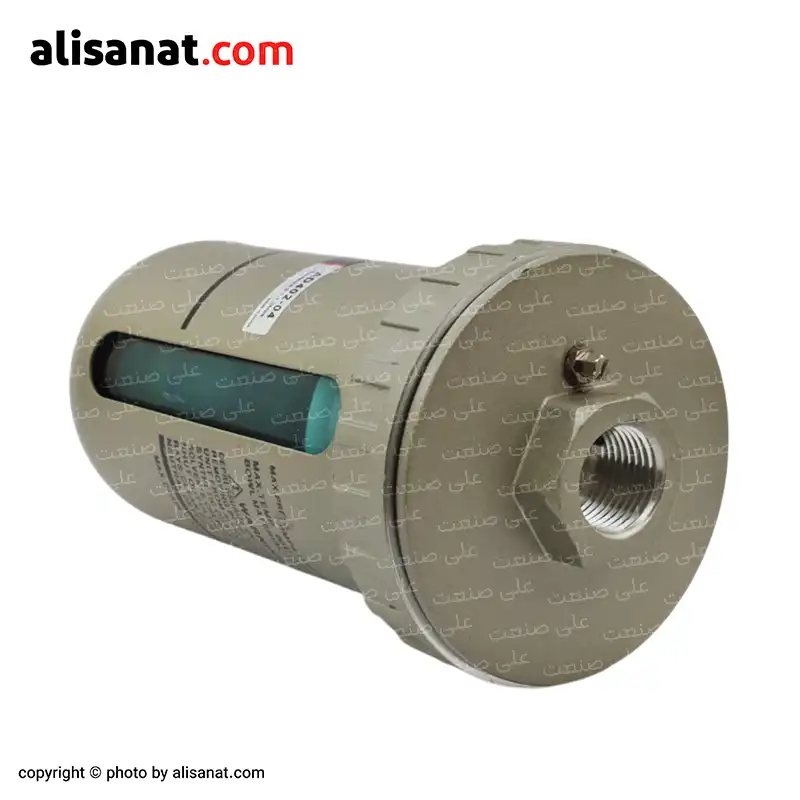

3- فیلتر ته خطی که در این نقاط نصب شده است، آب و روغن را از طریق پورتی که در بالای آن وجود دارد درون محفظه ی خود جمع می کند.
این فیلتر به عنوان یک مخزن جمع آوری آب و روغن ته نشین شده عمل می کند و از ورود این ناخالصی ها به تجهیزات حساس جلوگیری می کند.

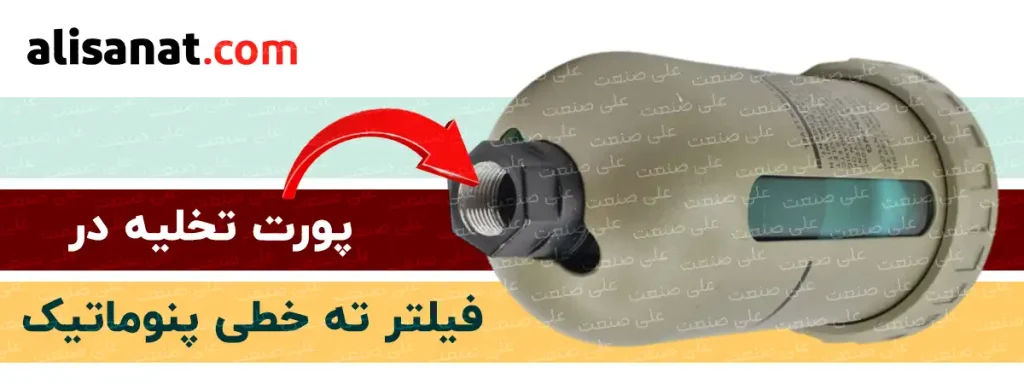

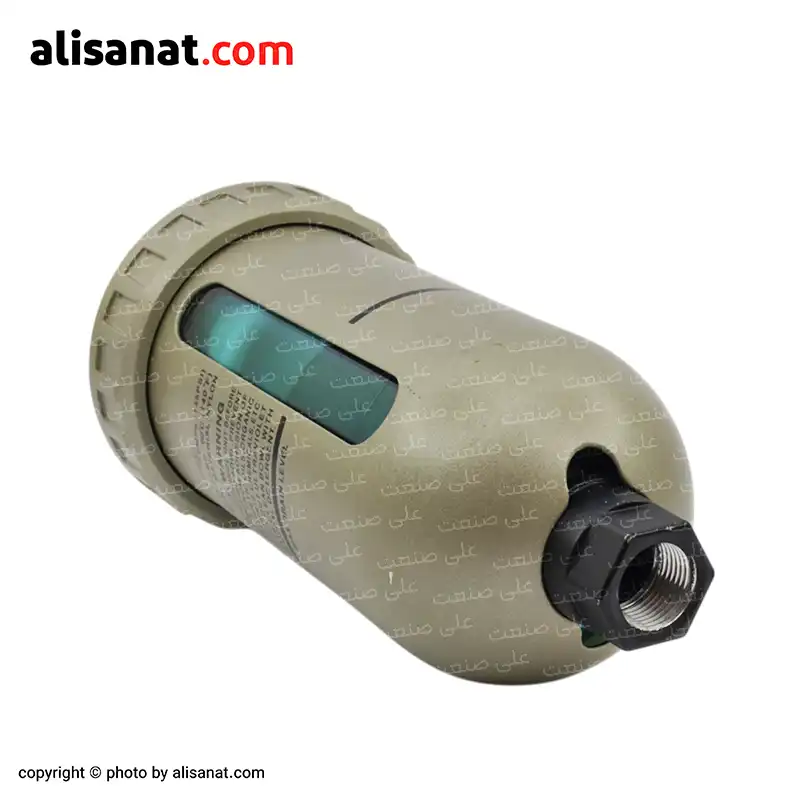

4- مکانیزم تخلیه ی فیلتر: مایعات جمع شده درون مخزن از طریق پورتی که در قسمت انتهایی فیلتر وجود دارد تخلیه می شود.
تخلیه ی خودکار: مکانیزم شناور یا شیر خودکار، آب را بدون نیاز به مداخله ی دستی تخلیه می کند.
مکانیزم خودکار تخلیه چگونه عمل می کند؟
در مدل های خودکار، یک مکانیزم شناور (Float Mechanism) داخل فیلتر قرار دارد که سطح آب را اندازه گیری می کند.
وقتی سطح آب به حد مشخصی برسد، مکانیزم شناور به طور خودکار یک شیر تخلیه را باز کرده و آب را از سیستم خارج می کند.
این شیر پس از کاهش سطح آب دوباره بسته می شود تا از خروج هوای فشرده جلوگیری کند.
مزیت: عدم نیاز به مداخله ی دستی و بهبود کارایی سیستم.
در برخی مدل ها این مکانیزم از طریق یک شیر در پایین فیلتر به صورت دستی انجام می شود.
بهترین محل نصب فیلتر ته خطی پنوماتیک
در پایین ترین نقاط سیستم لوله کشی: این فیلتر باید در نقاطی نصب شود که آب و روغن بیشترین میزان تجمع را دارند.
در مسیرهای انتهایی لوله های هوای فشرده: در سیستم هایی که دارای لوله کشی طولانی هستند، احتمال تجمع رطوبت در انتهای مسیر زیاد است.
زیر مخزن کمپرسور: برخی سیستم ها نیاز به حذف رطوبت اضافی از مخزن کمپرسور دارند، فیلتر ته خطی می تواند برای این منظور نیز استفاده شود.
مشخصات فنی فیلتر ته خطی
سایز پورت ها: 1/2 اینچ
فشار کاری: محدوده 1/5 تا 8/5 بار
دمای کاری: 5 تا 65 درجه سانتیگراد
مکانیزم تخلیه: تخلیه خودکار
برای انتخاب و خرید بهترین فیلتر ته خطی پنوماتیک، متناسب با نیاز سیستم شما، توصیه می شود با شرکت علی صنعت در ارتباط باشید.
مشخصات
| سایز پورت ورودی این آیتم بیانگر سایز رزوه ای است که به وسیله ی آن سیال به تجهیز وارد می شود |
1/2 (یک دوم اینچ) |
|---|---|
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
AD-402 |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
نظرات (0)
محصولات پیشنهادی
دیدگاه ها
هیچ دیدگاهی برای این محصول نوشته نشده است.
