ضربه گیر قابل تنظیم
- قابلیت تنظیم دقیق جذب انرژی
- مناسب برای شرایط کاری متغیر
- ساختار مستحکم با بدنه رزوه دار
- توقف نرم و بدون ضربه برگشتی
- تنوع سایز و ظرفیت برای کاربردهای سبک تا سنگین
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
2.450.000 تومان
فهرست مطالب
معرفی
ضربه گیر قابل تنظیم
در سیستم هایی که با حرکت رفت و برگشتی، توقف های ناگهانی یا برخورد قطعات همراه هستند، کنترل انرژی ضربه یکی از عناصر کلیدی در طراحی مکانیزم های صنعتی به شمار می رود.
اگر انرژی ناشی از ضربه به درستی مهار نشود، می تواند باعث بروز مشکلاتی مانند لرزش مداوم، صدای غیر عادی، سایش سریع قطعات، و حتی شکست مکانیکی اجزای حساس شود.
برای مقابله با این مشکلات، از تجهیزاتی به نام ضربه گیر صنعتی استفاده می شود.
ضربه گیر ها در انواع مختلفی تولید می شوند که مهم ترین آن ها عبارتند از:
ضربه گیر پنوماتیک غیر قابل تنظیم (AC): با طراحی ساده و ظرفیت جذب ثابت
ضربه گیر قابل تنظیم (AD): با قابلیت تنظیم دستی میزان جذب انرژی
ضربه گیر هیدرولیکی (HR): با دقت و ظرفیت جذب بالا برای ضربات شدید
در این مقاله، به طور ویژه به بررسی ضربه گیر قابل تنظیم (AD) می پردازیم.
مدلی کاربردی و انعطاف پذیر که در بسیاری از ماشین آلات پیشرفته صنعتی مورد استفاده قرار می گیرد.

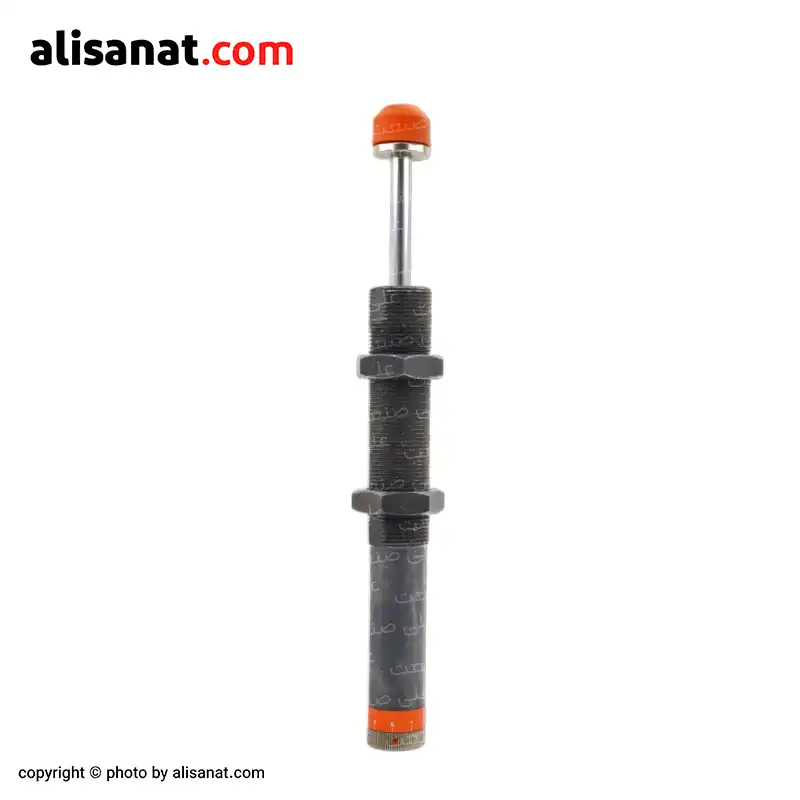

معرفی ضربه گیر قابل تنظیم
ضربه گیر قابل تنظیم سری AD یک نوع ضربه گیر پنوماتیکی است که به صورت ویژه برای شرایط کاری متغیر و نیاز به کنترل دقیق ضربه طراحی شده است.
برخلاف مدل های با عملکرد ثابت، این نوع ضربه گیر به یک پیچ تنظیم جریان هوا مجهز است که با چرخاندن آن، می توان شدت و مدت زمان جذب انرژی را به طور دقیق کنترل کرد.
این ویژگی باعث می شود که در ماشین آلاتی که وزن جسم متحرک، سرعت حرکت یا تعداد سیکل ها متغیر است، ضربه گیر قابل تنظیم بتواند به درستی تنظیم شده و عملکرد پایداری ارائه دهد.
در نتیجه، توقف جسم به شکل نرم و بدون آسیب به ساختار یا قطعات انجام می شود.
سری AD در محیط هایی مانند خطوط مونتاژ خودکار، ربات های صنعتی، سیستم های رفت و برگشتی و مکانیزم های پنوماتیکی که به تنظیم پذیری بالا نیاز دارند، یک انتخاب هوشمندانه و قابل اطمینان محسوب می شود.
ساختار ضربه گیر قابل تنظیم
ضربه گیر تنظیم دار از مجموعه ای از اجزای مکانیکی و پنوماتیکی تشکیل شده که با همکاری یکدیگر، وظیفه جذب و کنترل انرژی ضربه را بر عهده دارند.
در ادامه، اجزای اصلی این سیستم را بررسی می کنیم:

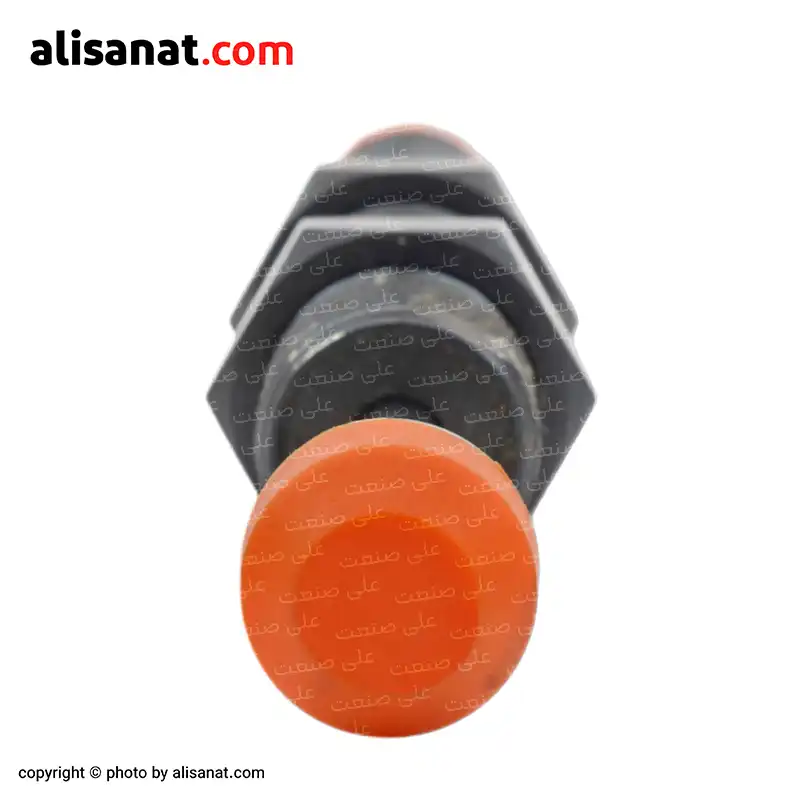

شفت (میله برخورد)
شفت قطعه ای استوانه ای از جنس فولاد سخت کاری شده است که هنگام برخورد جسم متحرک، به داخل ضربه گیر ad رانده می شود.
در نوک شفت، معمولا یک سر لاستیکی تعبیه می شود که باعث کاهش صدای ضربه، محافظت از جسم برخورد کننده، و جلوگیری از انتقال لرزش می شود.
بدنه رزوه دار
بدنه اصلی ضربه گیر قابل تنظیم یک استوانه ی فلزی است که سطح آن کاملا رزوه شده تا نصب آسان، دقیق و محکم روی دستگاه یا فیکسچر را فراهم کند.
طراحی رزوه ها به کاربر اجازه می دهد تا عمق نصب را تنظیم کرده و ضربه گیر را در موقعیت دلخواه فیکس کند.
این بدنه از فولاد ضد زنگ یا آبکاری شده ساخته می شود تا در برابر خوردگی، رطوبت و ضربه مقاوم باشد.
نکته مهم اینجاست که گام رزوه ها در سایزهای مختلف ضربه گیر قابل تنظیم متفاوت است.
برای مثال، مدل های کوچک تر مانند AD1410 دارای رزوه با قطر و گام ریزتر هستند، در حالی که مدل هایی مثل AD4250 یا AD64100 از رزوه هایی با قطر بالا و گام درشت استفاده می کنند.
این طراحی باعث می شود که نصب ضربه گیر با توجه به سایز دستگاه و فضای نصب، بهینه تر و سریع تر انجام شود.
مهره های قفل کننده
دو مهره فلزی روی بدنه رزوه دار قرار دارد:
یکی برای ثابت کردن موقعیت ضربه گیر روی سازه (مهره فیکس کننده)
دومی برای قفل کردن مهره اول و جلوگیری از باز شدن بر اثر لرزش (مهره قفل کننده)
این ترکیب باعث می شود که ضربه گیر تنظیم دار در هنگام کارکرد، جا به جا نشود و ایمنی نصب حفظ شود.

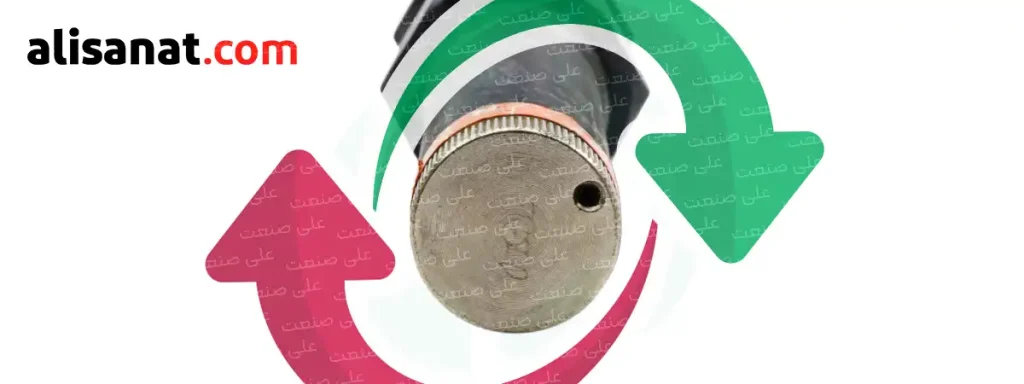

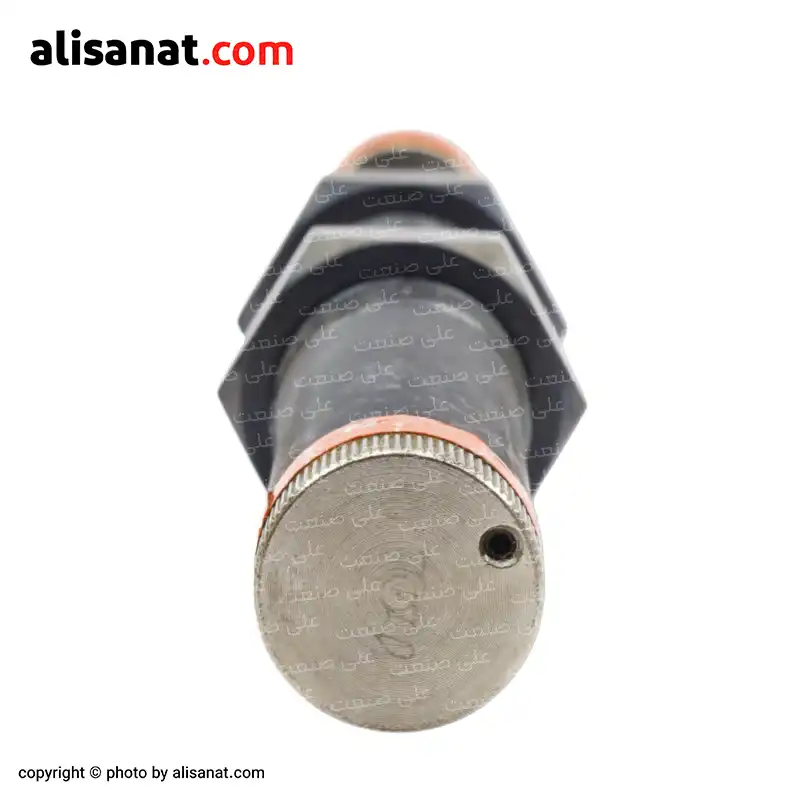

پیچ تنظیم
در انتهای بدنه ضربه گیر قابل تنظیم، یک ولوم تنظیم چرخشی با درجه بندی عددی قرار دارد که کاربر می تواند با چرخاندن آن، شدت جذب انرژی را به صورت دقیق کنترل کند.
این نوع طراحی به کاربر اجازه می دهد تنظیمات را به صورت تکرار پذیر و دقیق انجام دهد؛
مثلا اگر در موقعیت خاصی نیاز به جذب نرم تری دارید، کافی است آن را روی درجه مشخصی تنظیم کنید و دفعات بعد هم همان مقدار را اعمال کنید.
چرخاندن ولوم در جهت سفت شدن - مقاومت بیشتر - جذب بیشتر انرژی
چرخاندن در جهت باز شدن - مقاومت کمتر - جذب سریع تر اما با نیروی کمتر
پیستون داخلی و فنر برگشتی
درون ضربه گیر قابل تنظیم، یک پیستون متصل به شفت حرکت می کند و هوای جلوی آن را فشرده می سازد.
فنر داخلی پس از پایان ضربه، پیستون و شفت را به حالت اولیه باز می گرداند تا ضربه گیر برای سیکل بعدی آماده شود.
نحوه عملکرد ضربه گیر قابل تنظیم
ضربه گیر قابل تنظیم، انرژی ضربه را از طریق فشرده سازی هوا و کنترل تخلیه آن جذب می کند.
تفاوت اصلی این مدل با انواع غیر قابل تنظیم، وجود یک ولوم قابل تنظیم در انتهای بدنه است که به کاربر امکان تنظیم دقیق عملکرد ضربه گیر را می دهد.
فرآیند عملکرد این ضربه گیر در چند مرحله انجام می شود:
برخورد جسم با شفت
هنگامی که یک جسم متحرک (مثلا کالسکه، بازوی پنوماتیکی یا قطعه روی ریل) در پایان مسیر خود به ضربه گیر می رسد، ابتدا با شفت فولادی جلو ضربه گیر برخورد می کند.
شفت به داخل بدنه فشار داده می شود و این حرکت، پیستون متصل به آن را نیز به داخل سیلندر می برد.
فشرده سازی هوا
با حرکت پیستون، هوای موجود در محفظه جلوی آن فشرده می شود.
این هوای فشرده تنها از یک خروجی محدود در انتهای ضربه گیر می تواند خارج شود
تنظیم جریان هوا با ولوم مدرج
در مدل AD، برخلاف ضربه گیرهای ساده، میزان خروج هوا از محفظه توسط یک ولوم مدرج کنترل می شود.
کاربر می تواند با چرخاندن این ولوم (که معمولا درجه بندی شده است)، میزان سختی یا نرمی توقف را دقیقا تنظیم کند.
در حالت بسته تر: خروج هوا کندتر - جذب انرژی بیشتر - توقف نرم تر
در حالت بازتر: خروج هوا سریع تر - جذب کمتر - توقف سریع تر
این ویژگی مخصوصا در سیستم هایی با شرایط کاری متغیر (تغییر وزن یا سرعت) بسیار کاربردی است.
جذب انرژی و توقف نرم
فشار ایجاد شده توسط هوای فشرده و تنظیم شده، در برابر حرکت پیستون مقاومت ایجاد می کند.
در نتیجه، انرژی جنبشی جسم برخورد کننده به صورت کنترل شده جذب شده و توقفی نرم و بدون لرزش اتفاق می افتد.
در این فرآیند، انرژی ضربه به گرما و فشار هوا تبدیل می شود.
بازگشت به حالت اولیه
پس از جذب کامل ضربه، فنر داخلی تعبیه شده درون بدنه باعث می شود که شفت و پیستون به موقعیت اولیه بازگردند.
این برگشت به صورت خودکار انجام می شود و ضربه گیر بدون نیاز به نیروی خارجی، آماده ی دریافت ضربه ی بعدی خواهد بود.
وجود ولوم تنظیم باعث می شود یک مدل واحد از سری AD، بتواند در طیف گسترده ای از شرایط کاری عملکرد دقیق و بهینه داشته باشد ، چیزی که در مدل های ثابت امکان پذیر نیست.
مشخصات فنی مدل های مختلف ضربه گیر قابل تنظیم ad
ضربه گیر قابل تنظیم در سایزها و ظرفیت های مختلف تولید می شوند تا پاسخ گوی طیف وسیعی از شرایط کاری، از جمله تغییرات در سرعت، جرم و میزان تکرار ضربه باشند.
ویژگی های مشترک سری AD:
بدنه رزوه دار جهت نصب آسان و قابل تنظیم
ولوم تنظیم با درجه بندی دقیق برای تنظیم نرخ دمپینگ
قابلیت جذب انرژی بالا در هر ضربه و در هر ساعت
طراحی فشرده و مناسب برای نصب در فضای محدود
برگشت سریع به حالت اولیه بدون نیاز به منبع تغذیه بیرونی
|
مدل |
رزوه نصب |
کورس حرکتی (mm) |
انرژی جذب در هر ضربه (Nm) |
انرژی در ساعت (Nm/h) |
جرم مؤثر (Kg) |
|---|---|---|---|---|---|
|
AD 1410 |
M14 × 1.5 |
10 |
20 |
25000 |
80 |
|
AD 1416 |
M20 × 1.5 |
16 |
25 |
30000 |
200 |
|
AD 2525 |
M25 × 1.5 |
25 |
85 |
54000 |
400 |
|
AD 2540 |
M25 × 1.5 |
40 |
100 |
80000 |
700 |
|
AD 3650 |
M36 × 1.5 |
50 |
300 |
100000 |
1400 |
|
AD 4225 |
M42 × 1.5 |
25 |
260 |
125000 |
3000 |
|
AD 4250 |
M42 × 1.5 |
50 |
500 |
150000 |
4000 |
|
AD 4275 |
M42 × 1.5 |
75 |
750 |
180000 |
6000 |
|
AD 64050 |
UNF 2-1/2 - 12 |
50 |
1200 |
150000 |
12727 |
|
AD 64100 |
UNF 2-1/2 - 12 |
100 |
2400 |
200000 |
12181 |
توضیح پارامترها:
رزوه نصب: نوع و اندازه رزوه روی بدنه ضربه گیر برای نصب روی ماشین آلات؛ در مدل های بزرگ تر از رزوه های UNF استفاده شده است.
کورس حرکتی: طول مسیر حرکتی شفت هنگام جذب ضربه، بر حسب میلی متر.
انرژی جذب در هر ضربه: بیشینه مقدار انرژی که ضربه گیر قابل تنظیم می تواند در یک برخورد جذب کند (واحد: نیوتن متر)
انرژی در ساعت: حداکثر انرژی مجاز جذب شده در یک ساعت کاری مداوم
جرم مؤثر: محدوده جرم قابل پشتیبانی توسط ضربه گیر برای داشتن عملکرد بهینه و ایمن
راهنمای انتخاب مدل مناسب ضربه گیر قابل تنظیم از سری AD
انتخاب درست ضربه گیر قابل تنظیم نقش مهمی در کاهش استهلاک تجهیزات، افزایش عمر مفید سیستم، و حفظ عملکرد دقیق دستگاه ایفا می کند.
برای انتخاب صحیح، باید چند فاکتور کلیدی بررسی شود:
وزن جسم متحرک (جرم مؤثر)
یکی از اولین فاکتورها، وزن جسم یا قطعه ای است که با ضربه گیر برخورد می کند.
در جدول مشخصات فنی هر مدل، محدوده ای به عنوان جرم مؤثر (Effective Mass) مشخص شده است.
مدل انتخابی شما باید حتما در این محدوده باشد یا کمی بالاتر، تا ضربه گیر توانایی جذب کامل انرژی را داشته باشد.
سرعت برخورد
سرعت جسم در لحظه برخورد تأثیر مستقیمی روی میزان انرژی ضربه دارد.
حتی یک جسم سبک، اگر با سرعت بالا حرکت کند، انرژی زیادی به سیستم وارد می کند.
سرعت و جرم با هم در تعیین انرژی ضربه دخیل هستند.
محاسبه انرژی ضربه
برای محاسبه مقدار انرژی لازم جهت جذب، از فرمول زیر استفاده می‌شود:
E = ½ × m × v²
E: انرژی ضربه (نیوتن متر یا ژول)
m: جرم جسم برخورد کننده (کیلوگرم)
v: سرعت جسم در لحظه برخورد (متر بر ثانیه)
مثال: اگر جسمی 200 کیلوگرم وزن دارد و با سرعت 1.2 متر بر ثانیه برخورد می کند:
E = 0.5 × 200 × (1.2)² = 144 Nm
پس باید مدلی از سری AD انتخاب شود که ظرفیت جذب انرژی آن حداقل 144 نیوتن متر باشد.
ترجیحاً 10 تا 20 درصد بیشتر از مقدار محاسبه شده برای حاشیه ایمنی.
فضای نصب
ابعاد بدنه، طول کلی، طول رزوه و نحوه نصب، حتما باید با فضای نصب دستگاه مطابقت داشته باشد.
مدل هایی با رزوه بلندتر یا قطر بزرگ تر برای کاربردهایی با فضای بازتر مناسب اند، در مقابل، اگر فضا محدود است، مدل های کوچک تر سری AD گزینه بهتری هستند.
شرایط کاری
اگر در سیستم شما شرایط وزن یا سرعت در طول روز تغییر می کند، حتما باید از مدل ضربه گیر قابل تنظیم (AD) استفاده شود.
با استفاده از ولوم تنظیم می توانید عملکرد ضربه گیر را بسته به نیاز سیستم به صورت لحظه ای تغییر دهید.
نکته کاربردی:
اگر بین دو مدل شک دارید و هر دو می توانند انرژی محاسبه شده را جذب کنند، مدلی را انتخاب کنید که دامنه ی کاری گسترده تری دارد.
این کار باعث می شود ضربه گیر در شرایط غیر قابل پیش بینی هم عملکرد پایداری داشته باشد.
اگر به دنبال راه حلی دقیق، مطمئن و انعطاف پذیر برای کنترل ضربه در خطوط تولید یا سیستم های پنوماتیکی متغیر خود هستید، ضربه گیر قابل تنظیم سری AD می تواند انتخابی هوشمندانه و مقرون به صرفه برای شما باشد.
در علی صنعت، این مدل را همراه با سایر تجهیزات پنوماتیکی مانند جک های پنوماتیک، شیرآلات و اتصالات پنوماتیک، با کیفیت تضمین شده و مشاوره تخصصی در اختیار شما قرار می دهیم.
برای دریافت مشاوره، انتخاب مدل مناسب یا ثبت سفارش، کافی ست با تیم فنی ما در تماس باشید.
مشخصات
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
|---|---|
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
فولاد |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
AD |
