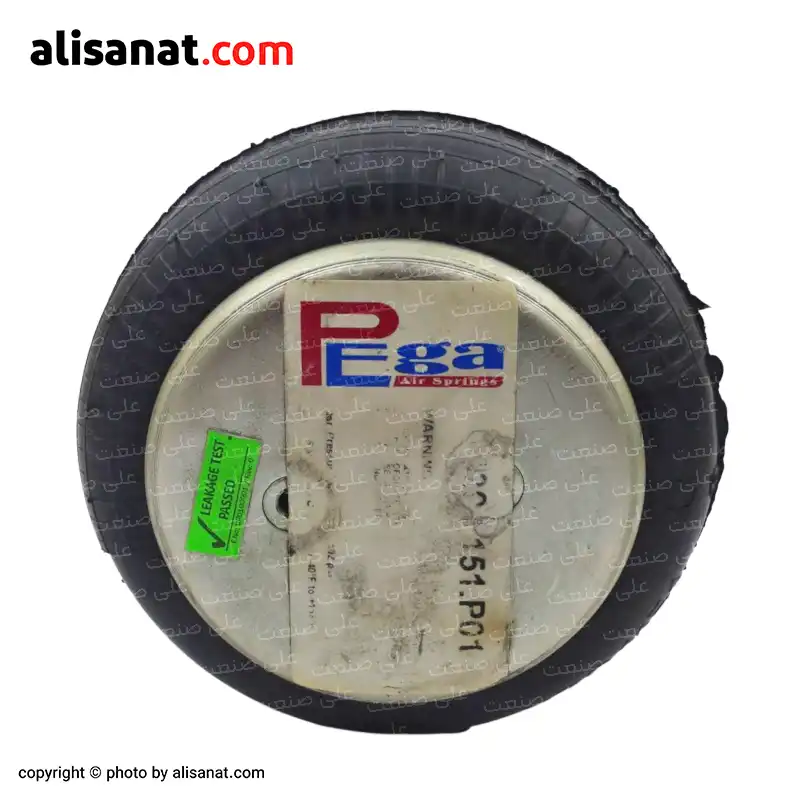

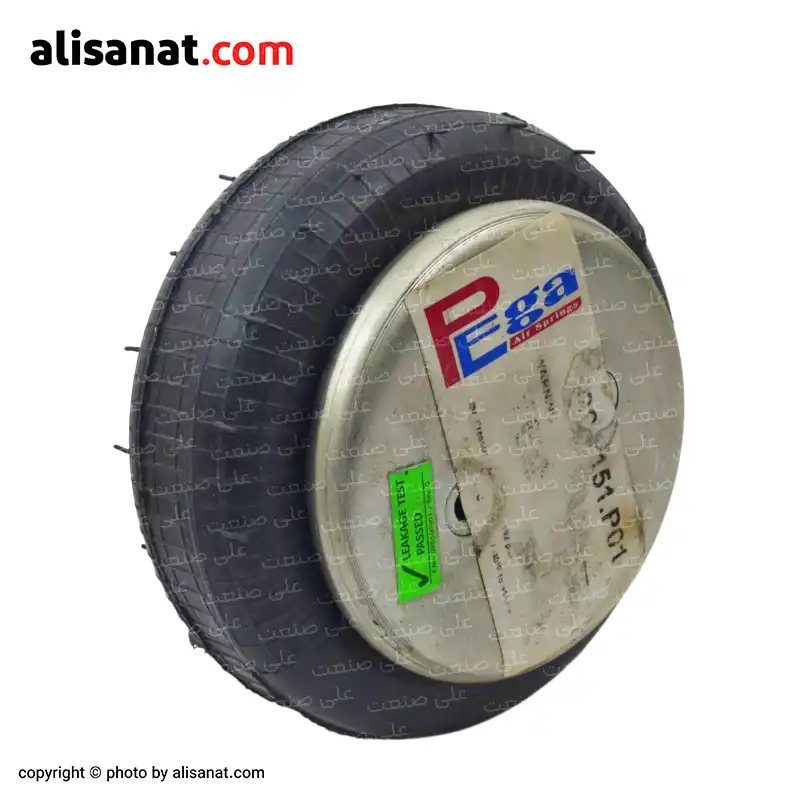

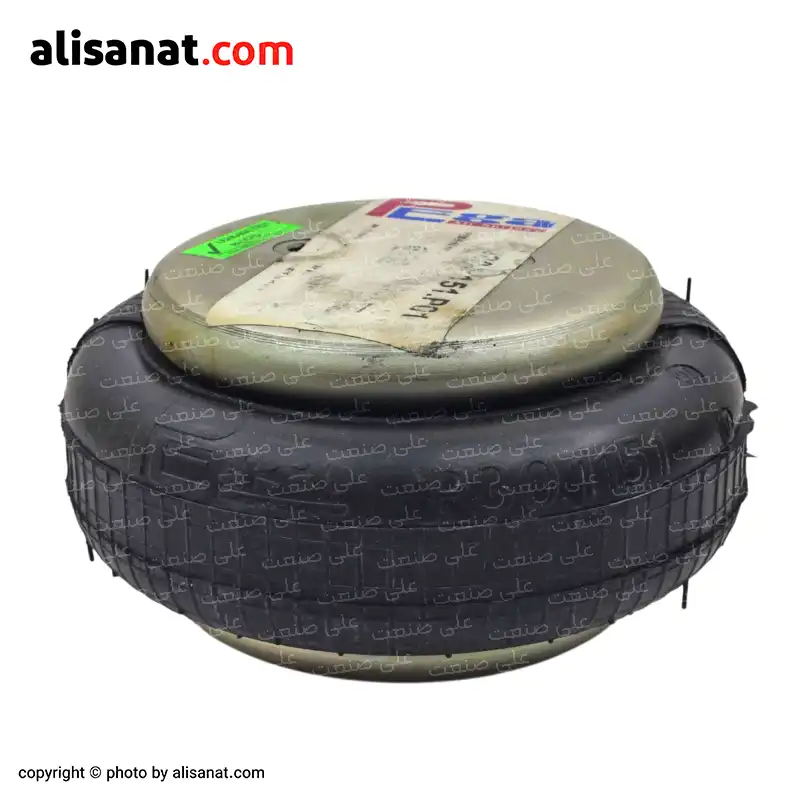

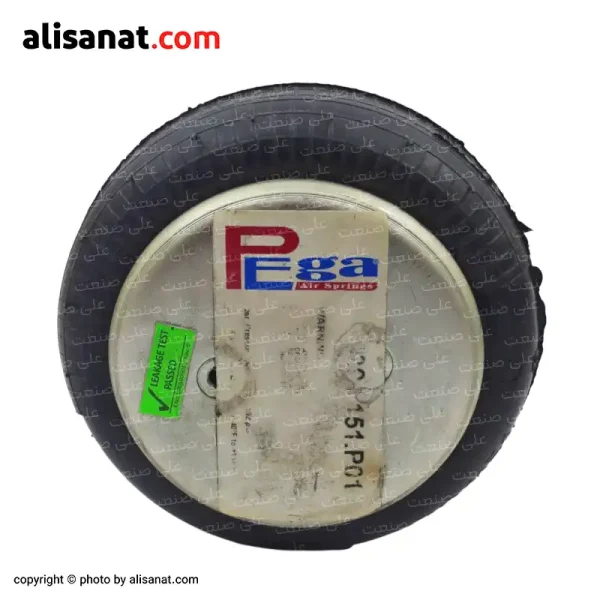

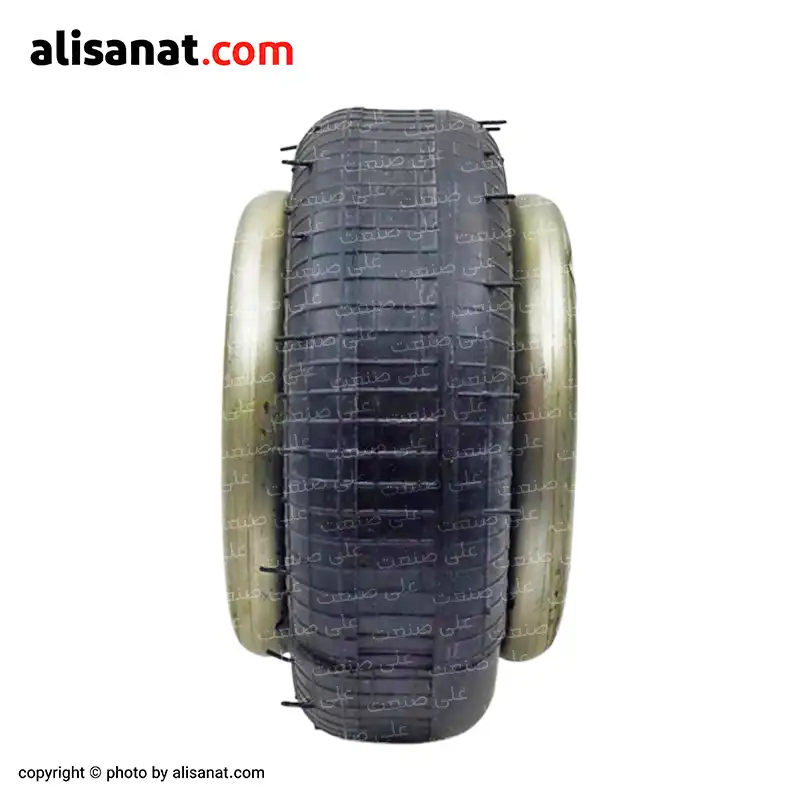

جک بالشتکی (Air spring)

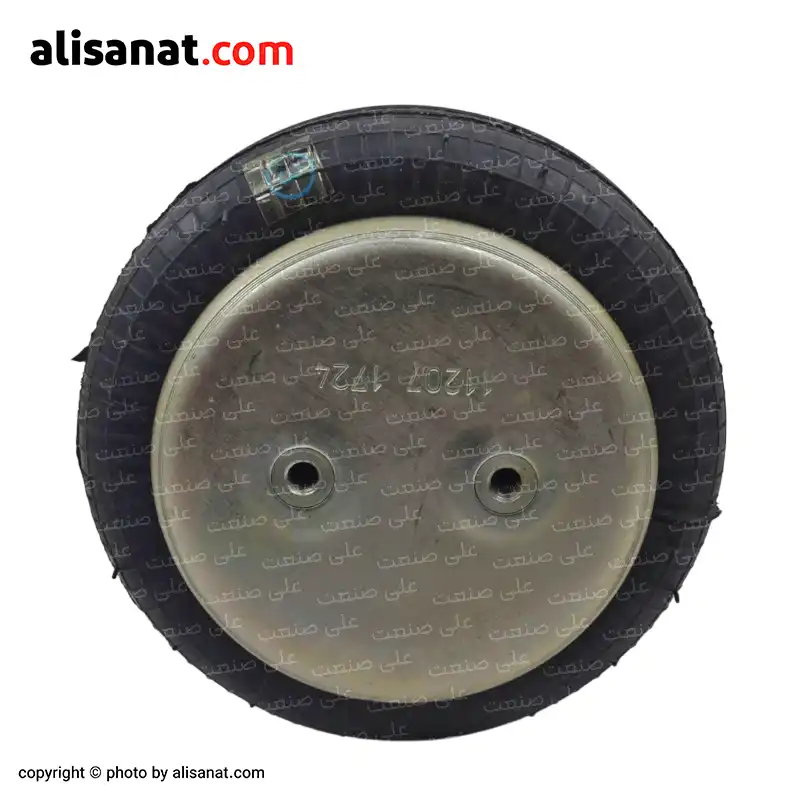

4. پورت هوا:

مسیر ورود و خروج هوای فشرده به داخل بالشتک.

محل و تعداد پورت‌ ها بسته به طراحی جک و نوع نصب متفاوت است.

در اکثر مدل‌ ها یک پورت واحد هم برای ورود و هم برای تخلیه هوا استفاده می‌ شود.

5. قطعات نگهدارنده و آب‌ بندی

شامل حلقه‌ های فلزی، پیچ‌ ها و واشرهایی است که بالشتک را به صفحات فلزی محکم کرده و از نشتی هوا جلوگیری می‌ کنند.

نکته: کیفیت متریال این اجزا، به‌ ویژه لاستیک و اتصالات، نقش مستقیمی در طول عمر و عملکرد جک دارد.

استفاده از مواد مقاوم در برابر سایش، فشار و تغییرات دما برای کارکرد پایدار ضروری است.

نحوه عملکرد جک بالشتکی

عملکرد این جک بر اساس تغییر حجم و فشار هوای فشرده در بالشتک لاستیکی انجام می‌ شود.

این فرآیند در سه مرحله اصلی قابل توضیح است:

1. ورود هوا و انبساط بالشتک

هوای فشرده از طریق پورت ورودی وارد بالشتک می‌ شود.

با افزایش فشار داخلی، دیواره‌ های لاستیکی بالشتک منبسط شده و فاصله بین صفحه بالایی و پایینی جک افزایش می‌ یابد.

این انبساط نیروی بالابر یا تغییر موقعیت ایجاد می‌ کند که می‌ تواند برای بلند کردن بار، تنظیم ارتفاع یا کاهش لرزش به‌ کار رود.

2. حفظ موقعیت (مرحله نگهداری)

تا زمانی که فشار هوا ثابت بماند، جک در همان ارتفاع یا موقعیت باقی می‌ ماند.

این فشار توسط سیستم کنترل هوا (شیر برقی پنوماتیک، شیر دستی) تنظیم و حفظ می‌ شود.

3. تخلیه هوا و بازگشت به حالت اولیه

با باز شدن مسیر خروجی، هوای داخل بالشتک به بیرون تخلیه می‌ شود.

با کاهش فشار، بالشتک جمع شده و صفحات بالا و پایین به یکدیگر نزدیک می‌ شوند.

این مرحله باعث بازگشت جک به وضعیت اولیه و آماده‌ شدن برای چرخه بعدی می‌ شود.

ویژگی کلیدی: این جک یک سیستم بسته نیست، هوای فشرده پس از انجام کار تخلیه می‌ شود.

این ویژگی امکان واکنش سریع و تغییر لحظه‌ ای فشار و موقعیت جک را فراهم می‌ کند.

مزایای جک بالشتکی

1- جذب مؤثر ضربه و لرزش

ساختار لاستیکی و انعطاف‌ پذیر بالشتک باعث کاهش شدید ارتعاشات و ضربات ناگهانی می‌ شود و فشار کمتری به سازه یا اپراتور وارد می‌ گردد.

2- قابلیت تنظیم ارتفاع و نیروی خروجی

با تغییر فشار هوای ورودی می‌ توان ارتفاع و نیروی تولیدی جک را به‌ طور دقیق و سریع کنترل کرد.

3- عمر مفید بالا و نیاز کم به نگهداری

طراحی ساده و نبود قطعات مکانیکی پیچیده، دوام را افزایش داده و هزینه‌ های سرویس دوره‌ ای را کاهش می‌ دهد.

4- عملکرد نرم و بی‌ صدا

برخلاف فنرهای مکانیکی یا برخی سیستم‌ های هیدرولیکی، جک بالشتکی بدون ایجاد صدا و با حرکت یکنواخت کار می‌ کند.

5- مقاومت در شرایط سخت کاری

توانایی عملکرد در محیط‌ های مرطوب، پرگرد و غبار و دامنه دمایی گسترده بدون افت محسوس کارایی.

6- نصب و تعویض آسان

طراحی ماژولار و ابعاد متنوع باعث می‌ شود که نصب یا جایگزینی جک با کمترین توقف در فرآیند تولید انجام شود.

معایب جک بالشتکی

1- محدودیت کورس حرکتی در برخی مدل‌ ها

به‌ ویژه در مدل‌ های تک‌ پله که برای فضاهای محدود طراحی شده‌ اند، دامنه جابجایی کمتر از برخی جک‌ های پنوماتیکی یا هیدرولیکی است.

2- وابستگی به منبع هوای فشرده

بدون سیستم پنوماتیک فعال یا کمپرسور، جک بالشتکی عملاً کارایی ندارد.

3- حساسیت به فشار بیش از حد مجاز

اعمال فشار بالاتر از محدوده تعیین‌ شده می‌ تواند باعث پارگی یا تغییر شکل بالشتک شود.

4- هزینه اولیه بالاتر نسبت به فنرهای مکانیکی

اگرچه در بلندمدت به دلیل عمر بیشتر و نگهداری کمتر جبران می‌ شود، اما هزینه خرید اولیه ممکن است بیشتر باشد.

نحوه نصب جک بالشتکی

برای دستیابی به عملکرد بهینه و افزایش طول عمر، نصب جک بالشتکی باید با دقت و مطابق دستورالعمل سازنده انجام شود.

مراحل پیشنهادی عبارت‌ اند از:

1. آماده‌ سازی محل نصب

محل قرارگیری جک را روی شاسی، سازه یا دستگاه مشخص کنید.

اطمینان حاصل کنید که سطح نصب صاف، محکم و بدون برآمدگی باشد تا فشار به‌ طور یکنواخت توزیع شود.

2. اتصال مکانیکی

صفحه بالایی جک را با پیچ و مهره‌ های مناسب از طریق سوراخ‌ های تعبیه‌ شده به بخش ثابت (شاسی یا سازه) متصل کنید.

صفحه پایینی را به بخش متحرک یا باری که باید جا به‌ جا یا نگه داشته شود ببندید.

استفاده از واشر و مهره قفل‌ دار برای جلوگیری از شل‌ شدن اتصالات در اثر لرزش توصیه می‌ شود.

3. اتصال پنوماتیکی

اغلب جک‌ های بالشتکی دارای یک پورت هوا هستند که برای ورود و تخلیه هوا به‌ طور مشترک استفاده می‌ شود.

شیلنگ پنوماتیک را به این پورت وصل کرده و سمت دیگر را به شیر کنترل (برقی یا دستی) متصل کنید.

از کوپلینگ یا بست استاندارد برای جلوگیری از نشتی استفاده کنید.

4. تنظیم فشار و تست عملکرد

با استفاده از رگولاتور، فشار هوا را در محدوده مجاز تعیین‌ شده توسط سازنده تنظیم کنید.

جک را چند بار در حالت پر و خالی تست کنید تا از حرکت نرم، یکنواخت و بدون نشتی اطمینان حاصل شود.

نکته ایمنی: فشار بیش از حد می‌ تواند باعث آسیب جدی به بالشتک شود ( همواره از سیستم محدود کننده فشار در مسیر ورودی استفاده کنید. )

سوالات متداول درباره جک بالشتکی

1. مهم‌ ترین معیارها برای انتخاب جک بالشتکی مناسب چیست؟

ظرفیت بار، دامنه حرکتی (کورس)، ابعاد نصب، فشار کاری مجاز و شرایط محیطی (رطوبت، دما، گردوغبار) از مهم‌ ترین فاکتورهای انتخاب هستند.

2. آیا جک بالشتکی قابلیت استفاده در محیط‌ های سخت و صنعتی را دارد؟

بله. با انتخاب مدل‌ هایی با لاستیک مقاوم در برابر سایش و اشعه UV و اتصالات ضدزنگ، می‌ توان از آن در محیط‌ های مرطوب، گردوغبار یا دمای بالا استفاده کرد.

3. در صورت افت فشار جک بالشتکی، چه اقداماتی باید انجام داد؟

ابتدا اتصالات هوا، شیلنگ‌ ها و محل اتصال بالشتک به صفحات فلزی بررسی شود.

اگر نشتی از خود بالشتک باشد، تعویض آن ضروری است.

4. آیا می‌ توان این جک را با سیستم‌ های کنترل هوای اتوماتیک یکپارچه کرد؟

بله. این جک‌ ها به‌ راحتی با شیرهای برقی، سنسورهای فشار و کنترلرهای PLC ترکیب می‌ شوند تا ارتفاع یا نیرو به‌ صورت خودکار تنظیم شود.

5. طول عمر متوسط جک پنوماتیک بالشتکی چقدر است؟

با نصب صحیح، استفاده در محدوده فشار مجاز به کمک رگلاتورهای پنوماتیک یا واحد مراقبت پنوماتیک و نگهداری منظم، طول عمر این جک‌ ها می‌ تواند بین 5 تا 10 سال یا حتی بیشتر باشد.

6. آیا می‌ توان جک بالشتکی را به جای فنر مکانیکی استفاده کرد؟

بله. در بسیاری از کاربردها، جک بالشتکی به دلیل عملکرد نرم‌ تر، امکان تنظیم فشار و کاهش لرزش، جایگزینی بهینه برای فنرهای مکانیکی است.

جمع‌ بندی

جک بالشتکی ترکیبی هوشمند از سادگی و کارایی است؛ قطعه‌ ای که با تکیه بر فشار هوای فشرده، علاوه بر تولید نیروی خطی، لرزش و ضربه را به‌ طور مؤثر جذب می‌ کند و امکان تنظیم ارتفاع را فراهم می‌ سازد.

تنوع مدل‌ ها از تک‌ پله تا سه‌ پله باعث شده این تجهیز در طیف گسترده‌ ای از صنایع، از سیستم‌ های تعلیق خودروهای سنگین گرفته تا ماشین‌ آلات صنعتی و میزهای ضد لرزش، کاربرد داشته باشد.

همچنین، انتخاب صحیح جک بالشتکی بر اساس ظرفیت بار، کورس حرکتی، شرایط محیطی و نوع کاربرد، نقش مهمی در افزایش عمر تجهیزات، کاهش هزینه‌ های تعمیرات و بهبود عملکرد سیستم دارد.
