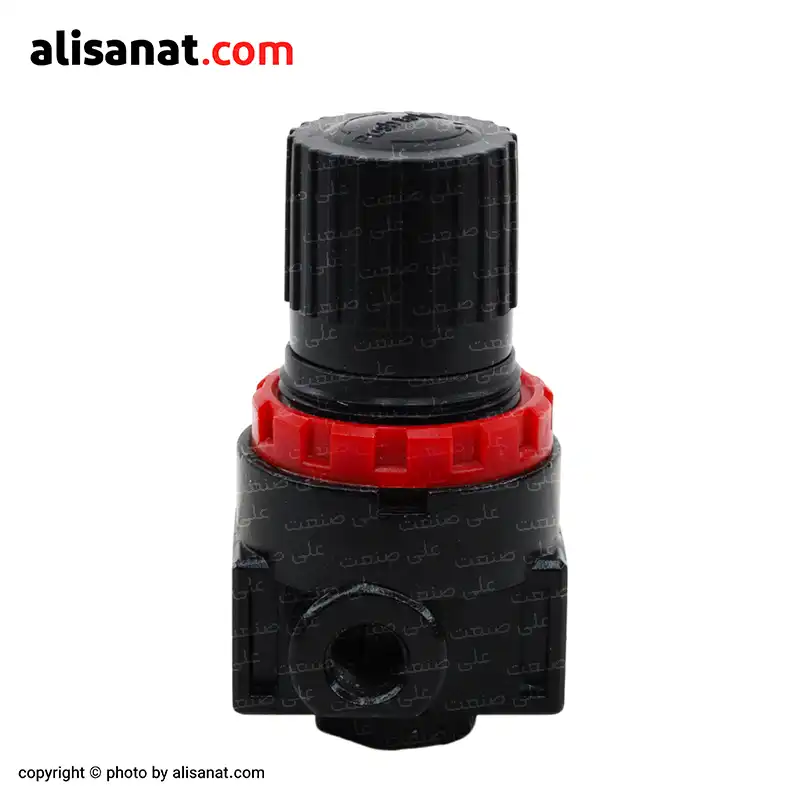

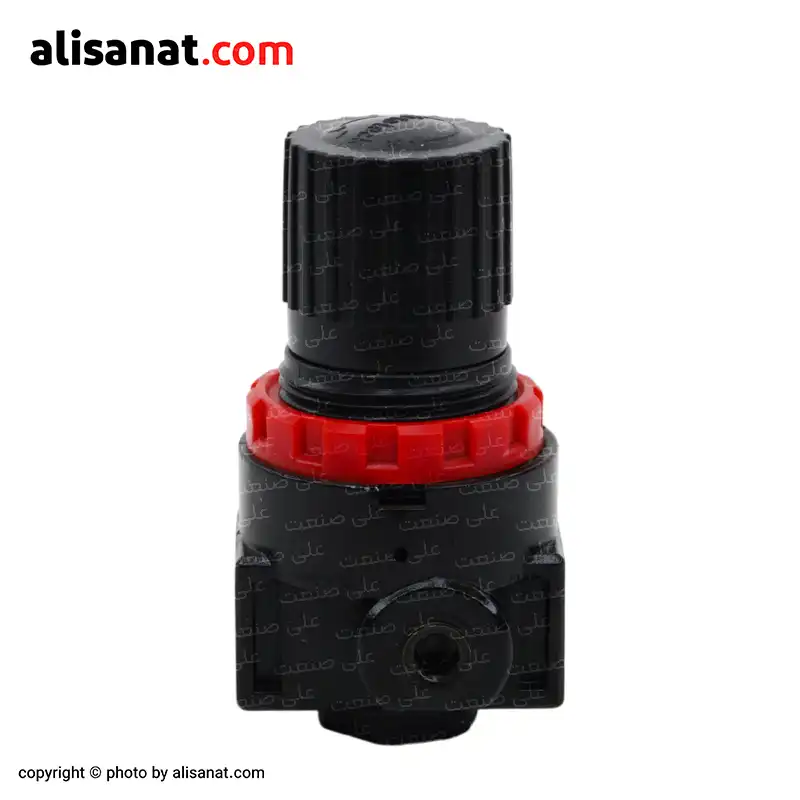

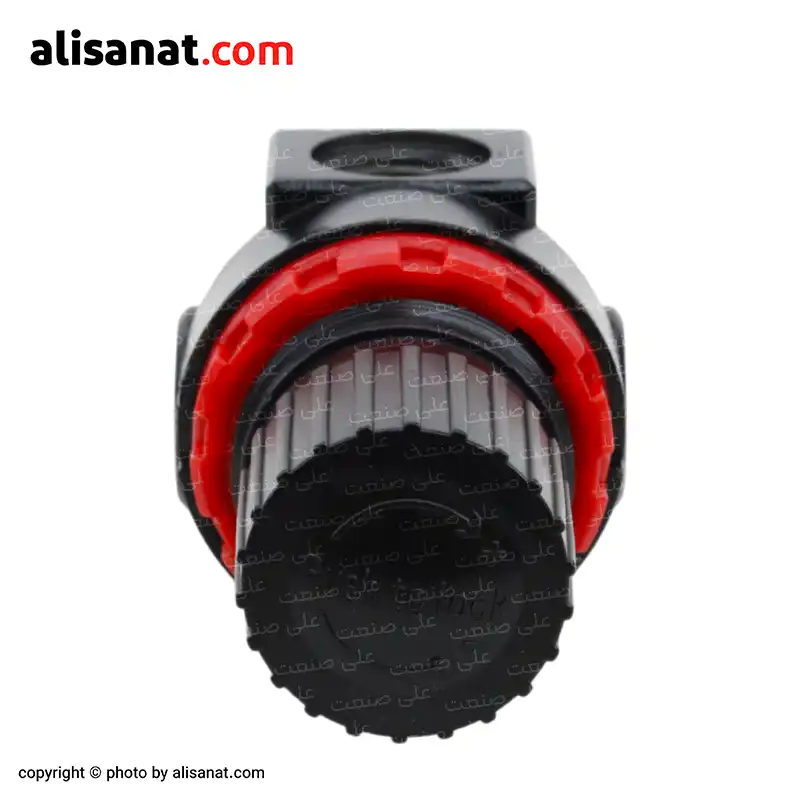

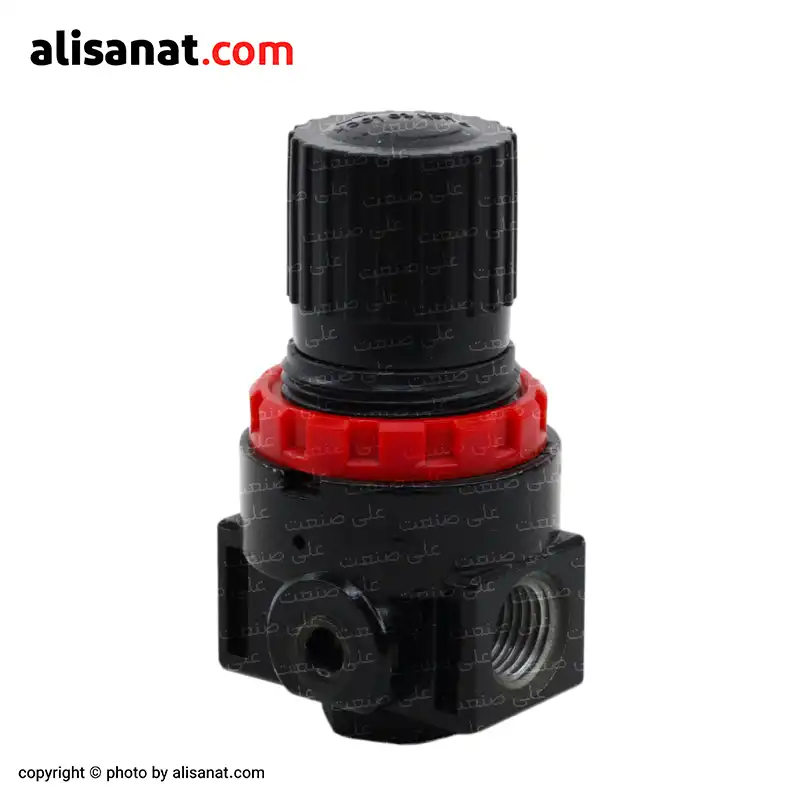

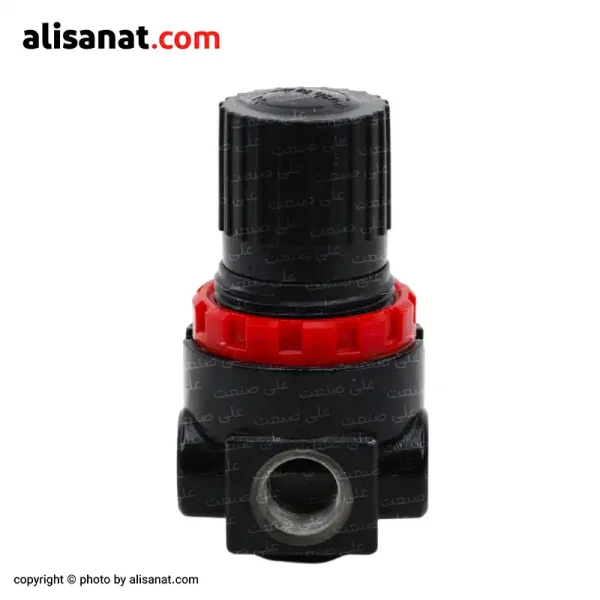

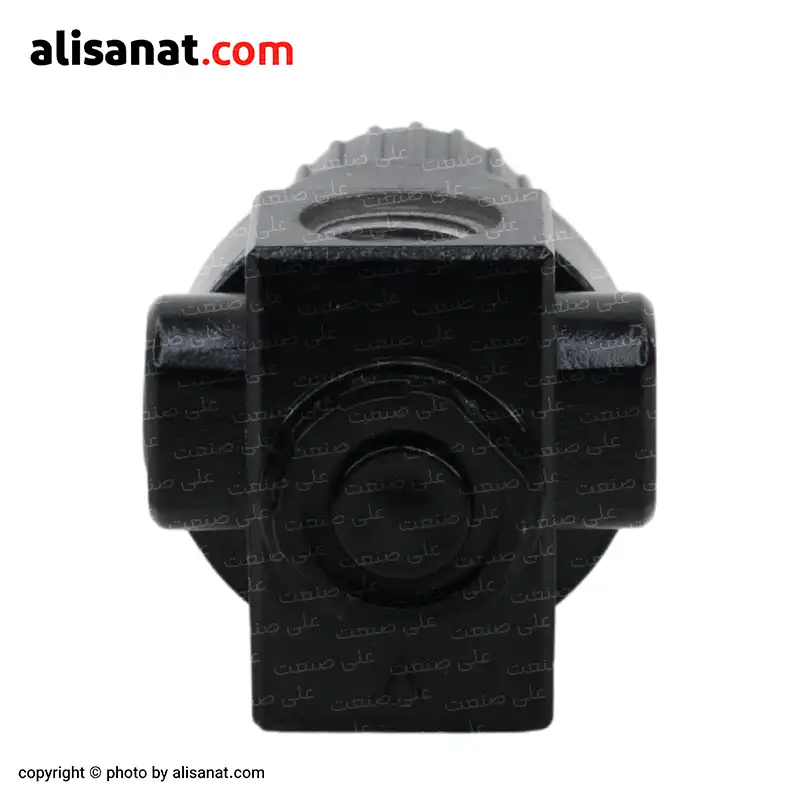

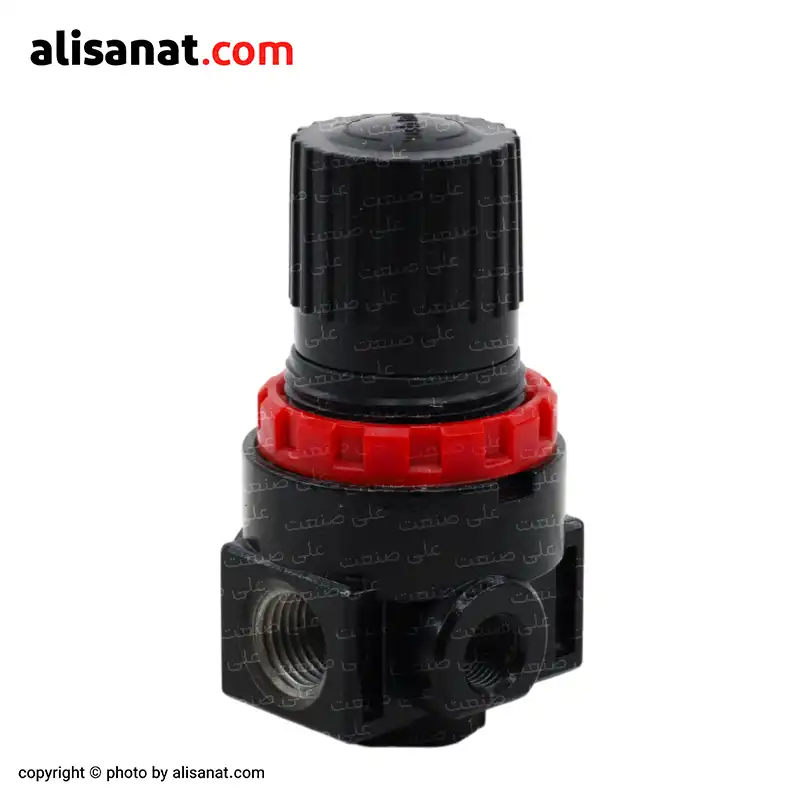

رگلاتور پنوماتیک طرح ایرتک

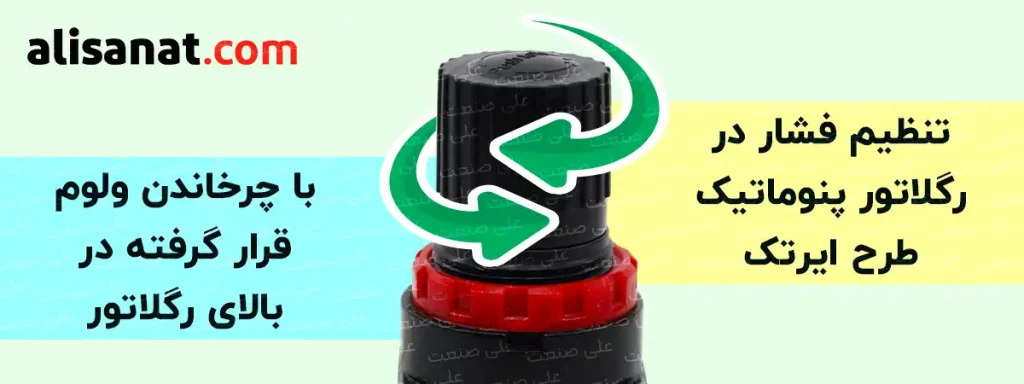

با چرخاندن پیچ به سمت راست، فشار خروجی افزایش و با چرخاندن آن به سمت چپ، کاهش می‌ یابد.

3 - کنترل فشار توسط دیافراگم : پس از تنظیم پیچ، دیافراگم، که به تغییر فشار حساس است، بر اساس فشار وارد شده تغییر حالت می‌ دهد و این تغییر به سوپاپ تنظیم فشار منتقل می شود.

4 - عملکرد سوپاپ : سوپاپ تنظیم فشار که با دیافراگم در ارتباط است، بر اساس حرکت دیافراگم باز یا بسته می‌ شود.

اگر فشار ورودی از مقدار تنظیم‌ شده بیشتر باشد، سوپاپ باز می‌ شود و هوای اضافی به بیرون هدایت می‌ شود.

اگر فشار پایین‌ تر از مقدار تنظیم‌ شده باشد، سوپاپ بسته می‌ ماند تا فشار سیستم به مقدار مطلوب برسد.

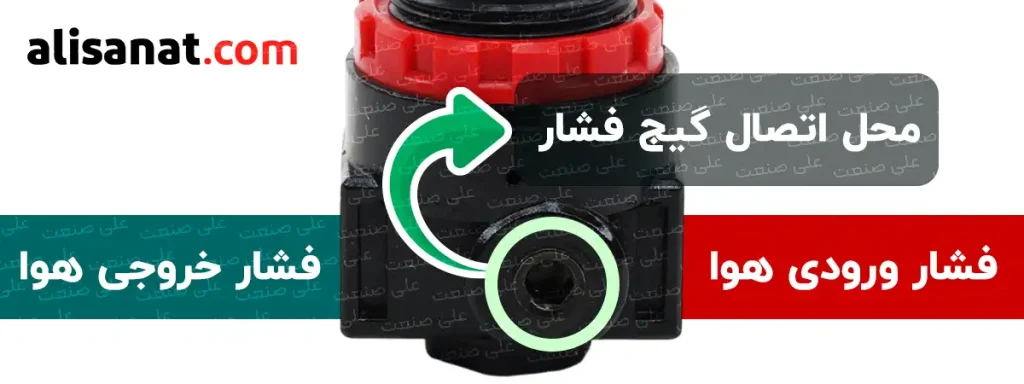

5 - خروج هوا از رگلاتور : هوای خروجی که همچنان دارای فشار ثابت و مطابق با تنظیمات اپراتور است، به سیستم ارسال می‌ شود.

این فشار هوای تنظیم‌ شده باعث عملکرد دقیق و ایمنی تجهیزات در سیستم های پنوماتیک می‌ شود.

6 - عملکرد خودکار : رگلاتور به‌ طور مداوم فشار را اندازه‌ گیری و تنظیم می‌کند تا فشار خروجی همیشه در محدوده دلخواه ثابت بماند.

عوامل خرابی رگلاتور پنوماتیک طرح ایرتک

این محصول مانند تمام قطعات مکانیکی، به دلایل مختلفی ممکن است دچار مشکل و خرابی شوند که در ادامه به چند مورد از آنها می پردازیم.

1 - ورود آلودگی : ورود ذرات گردو غبار، رطوبت، یا هر گونه آلودگی از طریق هوای فشرده به داخل رگلاتور می‌ تواند باعث آسیب به دیافراگم، سوپاپ‌، و سایر قطعات داخلی شود.

این مشکل معمولا از نبود فیلترهای مناسب در قسمت ورودی هوا به داخل سیستم است.

2 - فشار بیش از حد : در صورتی که فشار هوای ورودی به رگلاتور از محدوده مجاز آن فراتر رود، اجزای داخلی مانند دیافراگم یا سوپاپ ممکن است تغییر شکل داده یا حتی دچار شکستگی شوند که این موضوع می‌ تواند باعث عملکرد نادرست رگلاتور شود.

3 - تنظیم نادرست : چرخاندن پیچ تنظیم فشار با نیروی بیش از حد یا به‌ صورت غیر صحیح می‌ تواند به مکانیزم داخلی پیچ تنظیم آسیب وارد کند.

این این اتفاق ممکن است باعث تنظیم نامناسب فشار یا خرابی کامل پیچ تنظیم شود.

4 - استهلاک طبیعی : با استفاده مداوم از رگلاتور، اجزای داخلی آن مانند دیافراگم، فنرها، و سوپاپ‌ به‌ مرور زمان دچار فرسایش می‌ شوند.

این امر عملکرد رگلاتور را کاهش داده و نیاز به تعویض یا تعمیر قطعات ایجاد می‌ کند.

5 - شرایط محیطی : قرار گرفتن رگلاتور در محیط‌ هایی با دمای بسیار بالا یا بسیار پایین، خارج از محدوده دمایی قابل تحمل رگلاتور، ممکن است باعث آسیب به مواد سازنده آن شود.

این مورد به‌ ویژه در دیافراگم اتفاق می افتد و مشکل تغییر دما، کاملا مشهود است.

6 - ضربه های فیزیکی : برخوردهای مکانیکی در هنگام نصب یا حین کار می‌ تواند باعث ترک خوردن بدنه یا آسیب به اتصال و تنظیمات شود.

عوامل دیگری مانند : کیفیت ساخت پایین، عدم نگهداری و سرویس دوره ای، لرزش و ارتعاشات زیاد سیستم و... از عواملی هستند که ممکن است موجب خرابی این محصول شوند.
