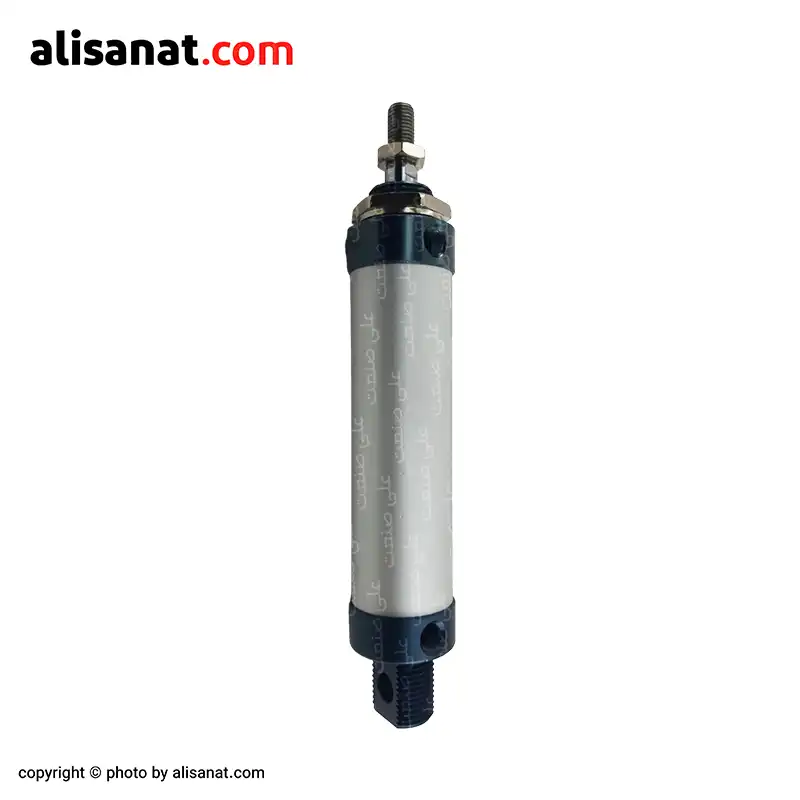

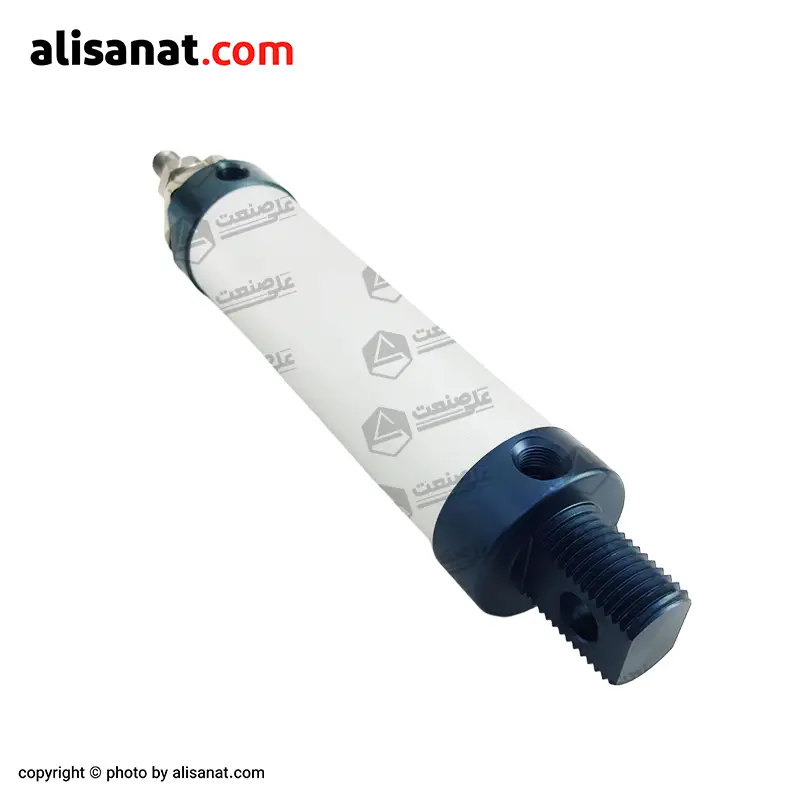

جک قلمی پنوماتیک آلومینیومی

• جک پنوماتیک قلمی چیست؟ کاربرد، مزایا و نحوه ی عملکرد

جک پنوماتیک قلمی یکی از پرکاربرد ترین انواع جک های پنوماتیکی در صنایع مختلف است. این نوع جک به دلیل طراحی باریک، سبک بودن و عملکرد سریع، در فضاهای محدود و سیستم های اتوماسیون دقیق استفاده می شود.

در این مقاله با ساختار، کاربرد، مزایا و نکات مهم در خرید جک پنوماتیک قلمی آشنا می شوید.

• جک پنوماتیک قلمی چگونه کار می کند

جک پنوماتیک قلمی با استفاده از هوای فشرده کار می کند. یعنی به جای برق یا روغن از فشار هوا برای حرکت دادن استفاده می شود

مراحل عملکرد

1- ورود هوا به سیلندر

یک کمپرسور، هوا را با فشار زیاد به داخل سیلندر جک می فرستد.

2- حرکت پیستون به جلو

هوای فشرده وارد یک طرف سیلندر می شود و باعث شده پیستون داخل سیلندر به جلو حرکت کند. این پیستون به یک میله متصل می باشد، بنابراین با حرکت پیستون میله هم به بیرون هل داده می شود.

3- تخلیه ی هوا از سمت دیگر

هم زمان با ورود هوا به یک سمت هوای داخل سمت دیگر سیلندر از یک دریچه خارج می شود تا جا برای حرکت باز شود.

برگشت پیستون (حرکت معکوس)

حالا اگر جهت هوای ورودی را عوض کنیم ( یعنی هوا از سمت دیگر وارد شود) پیستون به عقب بر می گردد.

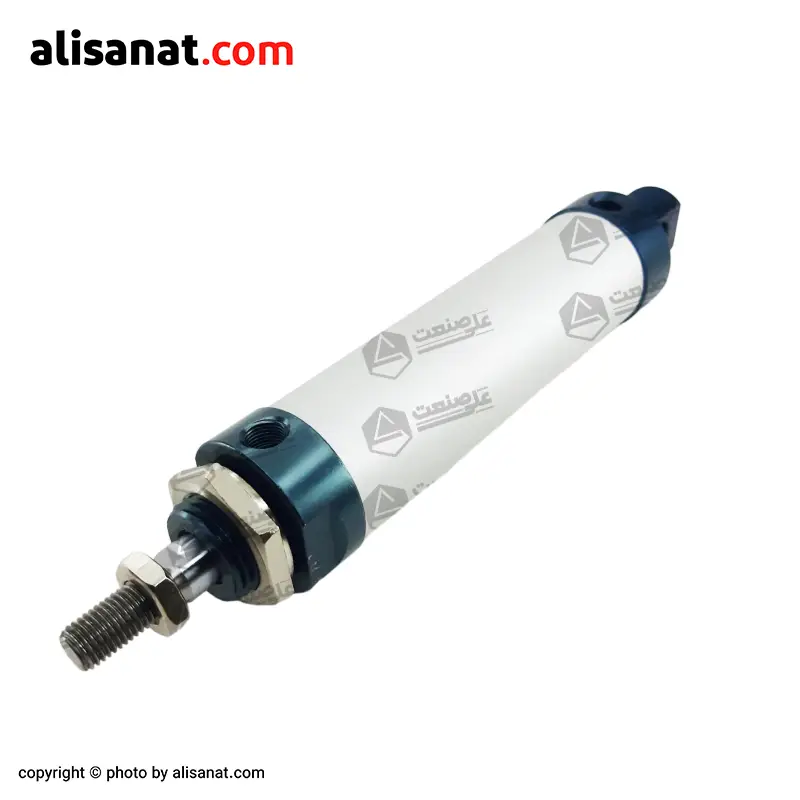

• اجزای اصلی جک پنوماتیک قلمی

1- بدنه ی سیلندر

لوله فلزی که معمولا از آلومینیوم یا استیل ضد زنگ که حرکت پیستون در آن انجام می شود

سطح داخلی آن بسیار صاف و صیقلی است تا اصطحلاک کم و آب بندی کامل ایجاد شود.

2- پیستون

قطعه ای که در داخل بدنه حرکت رفت و برگشتی دارد

با فشار هوای ورودی به جلو یا عقب حرکت می کند

معمولا دارای اورینگ یا آب بند است تا هوای فشرده از دو طرف نشت نکند

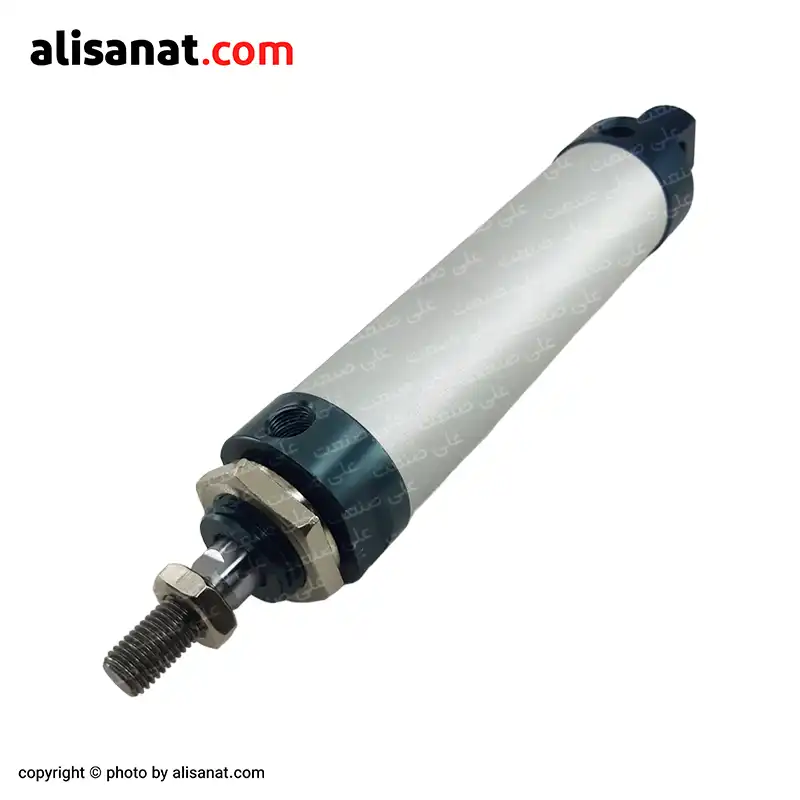

3- میله ی پیستون

میله ای که به پیستون متصل است و از یک طرف سیلندر بیرون می آید.

حرکت آن باعث جابجایی، فشار دادن یا کشیدن اجسام در سیستم می شود.

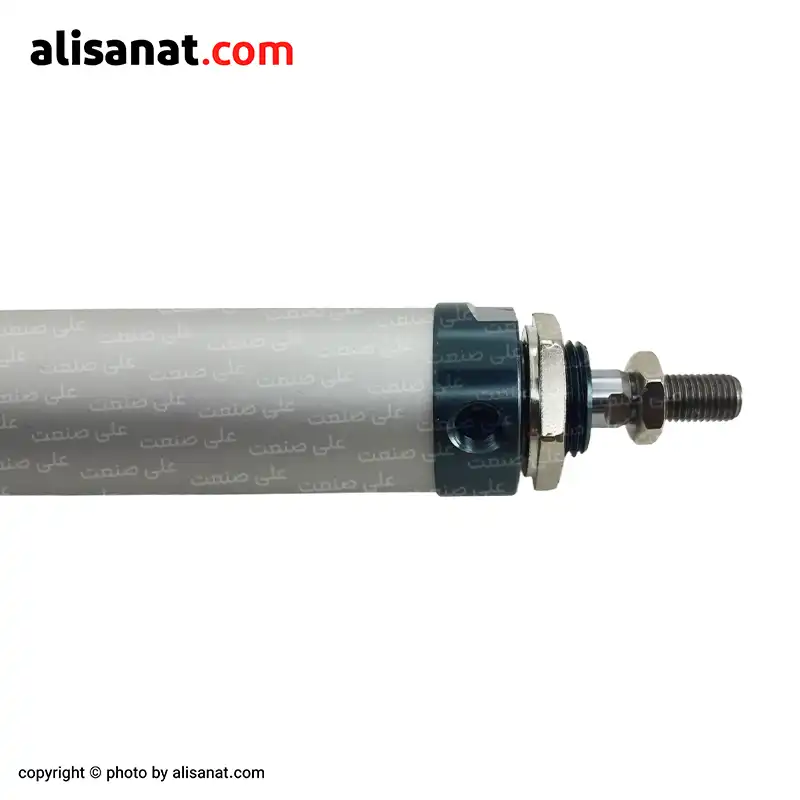

4- در پوش جلو و عقب

دو سر سیلندر را می پوشاند و از نشت هوا جلوگیری می کند

پورت های ورود و خروج معمولا در این درپوش ها قرار دارند.

5- آب بند ها

برای جلو گیری از نشت هوا در در اطراف پیستون و میله استفاده می شود

آب بندی مناسب باعث افزایش عمر و علکرد بهتر جک می شود.

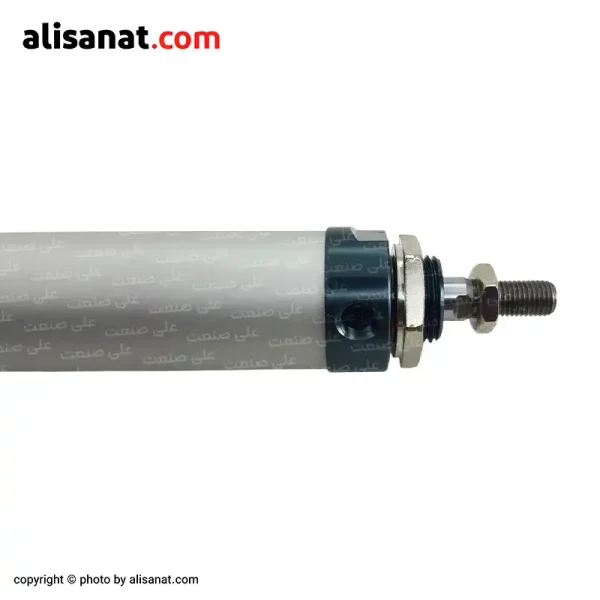

6- پورت های ورودی و خروجی هوا

محل اتصال شیلنگ های هوا فشرده به جک هستند.

معمولا دو پورت وجود دارد : یکی برای جلو بردن پیستون، و یکی برای بازگشت آ ن

7- مگنت داخلی ( درب برخی از مدل ها)

روی پیستون نصب می شود تا با استفاده از سنسور خارجی ، موقعیت پیستون را تشخیص دهد.

8- قطعات نصب و اتصالات

شامل رزوه ، پایه ، فلنج یا همان بست هایی که برای نصب راحت جک روی دستگاه یا سطح مورد نظر

جک پنوماتیک قلمی آلومینیومی چه ویژگی خاصی نسبت به سایر سیلندر های قلمی دارد؟

جک پنوماتیک قلمی مدل آلومینیومی یک ویژگی خاص نسبت به سایر جک های قلمی پنوماتیک دارد و آن هم ویژگی باز شدن آن است

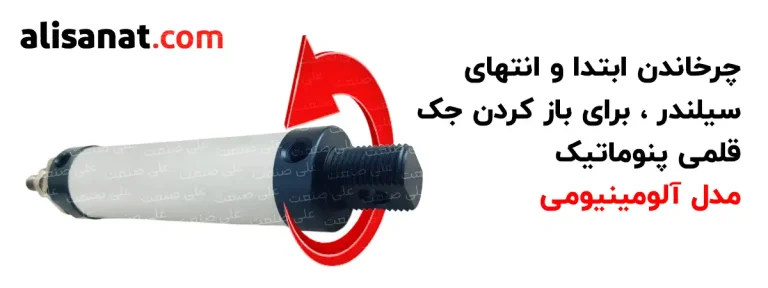

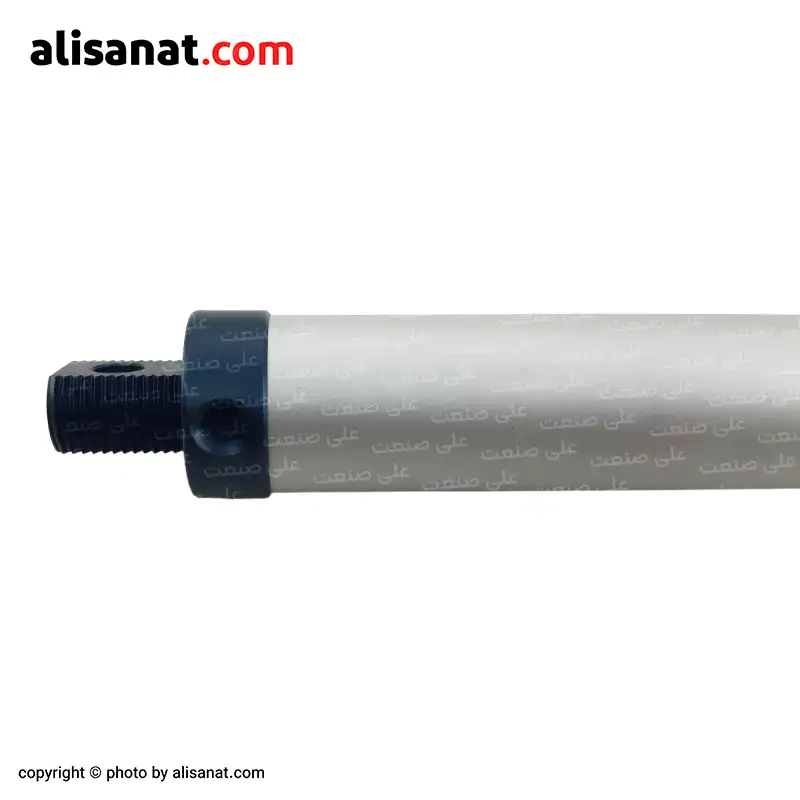

اگر سر و ته این جک پنوماتیک قلمی چرخانده شود ، سیلندر باز شده و می توان بر روی اجزای داخلی آن تغییراتی ایجاد کرده و یا آن را تعمیر کنیم

چه تغییراتی را می توان در سیلندر قلمی پنوماتیک آلومینیومی ایجاد کرد؟

تغیراتی مثل دو سر شفت کردن جک قلمی پنوماتیک ، فنر دار کردن جک قلمی پنوماتیک ، تعویض لوازم پیستون در صورت کارکردن سیلندر در محیطی خاص ، که نیاز به لوازم خاصی داشته باشد و …

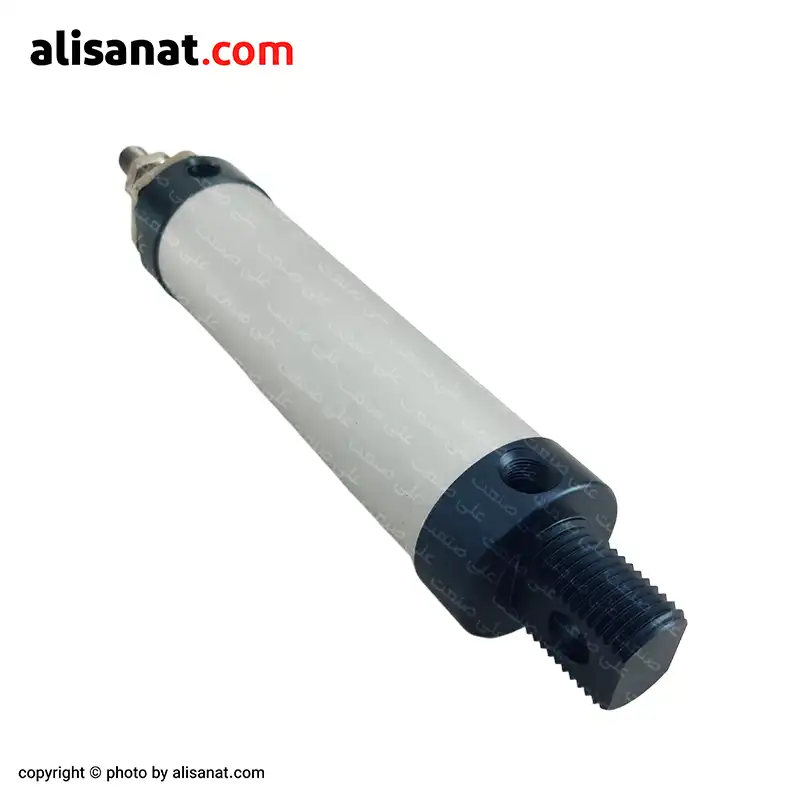

جک قلمی پنوماتیک آلومینیومی چه سایز هایی دارد؟

این مدل از سیلندر قلمی در قطر های :

16 – 20 – 25 – 32 – 40 میلیمتر

به طور استاندارد تولید شده است

و کورس های حرکتی استاندارد برای سیلندر قلمی عبارتند از :

25 – 50 – 80 – 100 – 125 – 150 – 200 – 250 – 300 میلیمتر

البته که این مدل از جک های قلمی در موارد خاص می توانند قطر و یا کورس بیشتر و یا کمتری نیز داشته باشد ، اما باید توجه داشت که ، خاص هستند و نمیتوان زیاد روی آن ها حساب کرد و فروشگاه علی صنعت هم هرگز توصیه به استفاده از جک های خاص را ندارد زیرا در صورت ایجاد مشکل احتمالی ، باید مثل یک سیلندر یکبار مصرف با آن برخورد شود

جک قلمی پنوماتیک آلومینیومی در تمامی قطر و کورس های حرکتی در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان است

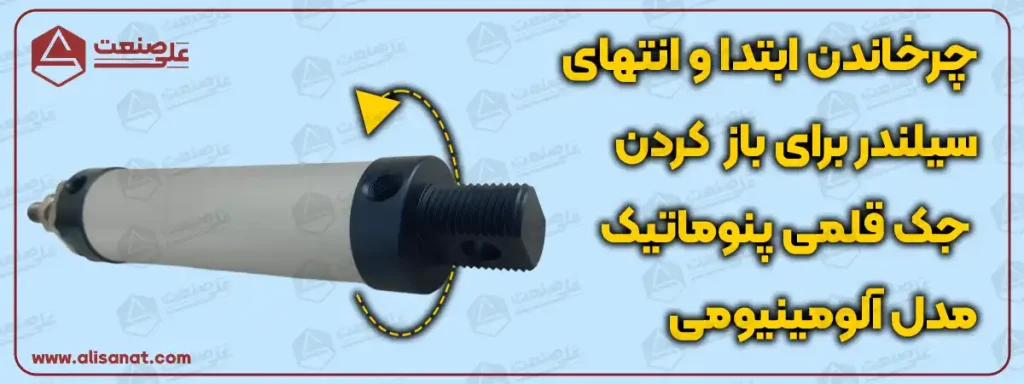

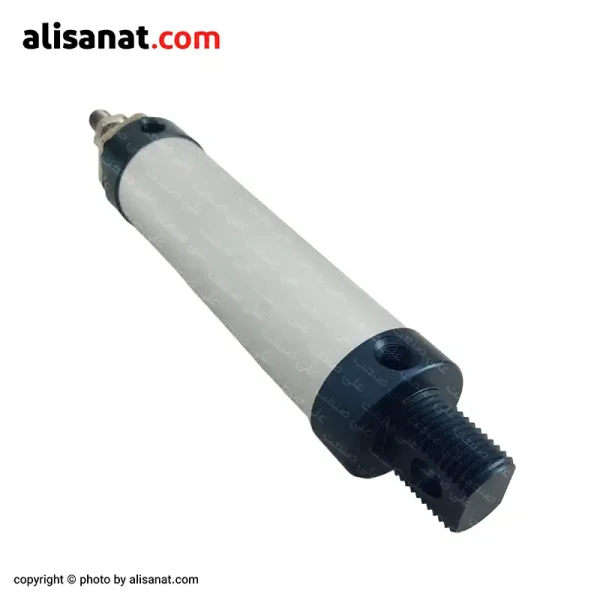

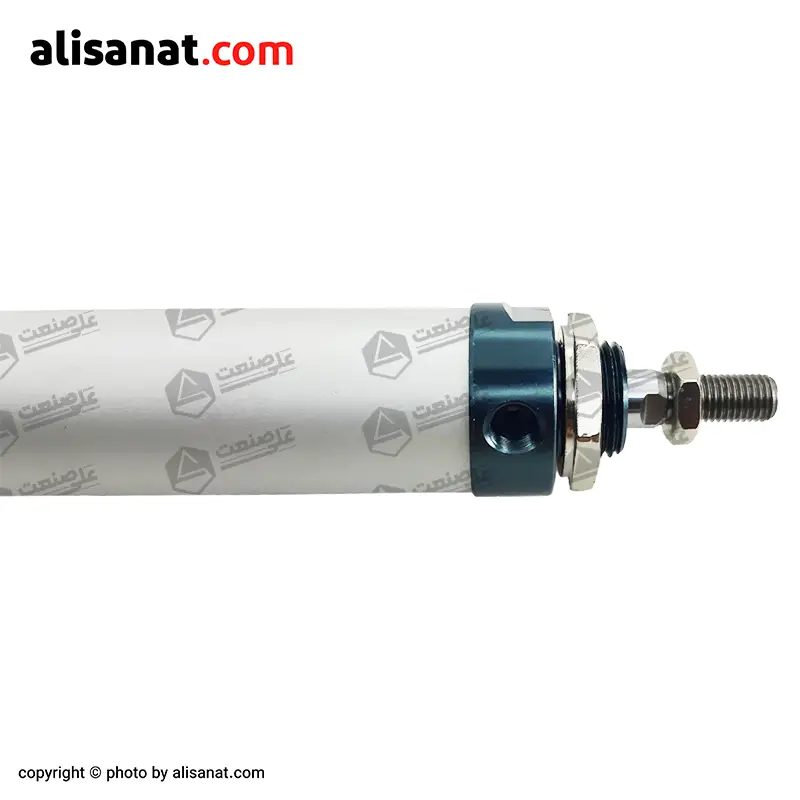

نحوه باز کردن این سیلندر قلمی پنوماتیک

یکی دیگر از ویژگی های مهم و کاربردی این سیلندر ، بازشو بودن آن است زیرا در بعضی مواقع نیازمند ایجاد تغییرات و یا تعمیراتی بر روی جک قلمی پنوماتیک هستیم

در این مواقع اگر سیلندر قلمی از نوع DSNU و یا قلمی استیل معمولی باشد نمیتوان به راحتی مثل جک قلمی آلومینیومی سیلندر را بازکرده و بر روی آن تغییرات و یا تعمیراتی انجام دهیم چون سیلندر از نوع پرسی بوده و تنها راه برای باز کردن آن ، بریدن لوله سیلندر است که پس از انجام تغییر و یا تعمیر مجددا آن را همانند روز اول پرس می کنیم

اما در جک قلمی پنوماتیک آلومینیومی داستان متفاوت است
