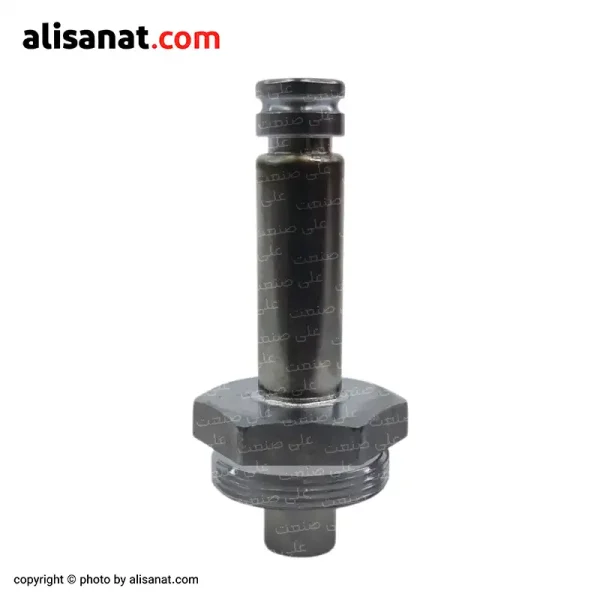

شفت و CPM بک فیلتر آسکو شفت 11

سایز دیگر شفت و CPM بک فیلتر آسکو برای شیر های 1-1/2 اینچ و 2 اینچ مورد استفاده قرار می گیرد که بوبین های با شفت 14 می توانند بر روی آن قرار گیرند

نحوه نصب و عملکرد شفت و CPM بک فیلتر آسکو

نصب :

با توجه به سایز شیر بک فیلتر، شفت و cpm مناسب را انتخاب می کنیم.

ابتدا cpm و فنر را داخل شفت قرار داده و شفت را در محل مشخص، بر روی شیر بک فیلتر وصل و محکم می کنیم.

نکته : فنر باید در پشت cpm قرار گیرد تا در زمان قطع شدن فرمان، cpm را به حالت اولیه برگرداند.

بوبین شیر برقی را بر روی شفت قرار داده و پیچ آن را محکم می کنیم ( شل بودن پیچ بوبین یکی از دلایل عملکرد ناصحیح شیر برقی است )

عملکرد :

با اتصال جریان الکتریکی به بوبین، یک میدان مغناطیسی در مرکز بوبین بوجود می آید که به دلیل اتصال بوبین به دیواره ی بیرونی شفت ، میدان مغناطیسی باعث جذب cpm به سمت خود می شود.

حرکت cpm باعث جابجایی دیافراگم درون شیر برقی می شود و مسیر سیال باز می شود.

با قطع جریان الکتریکی، میدان مغناطیسی از بین رفته و cpm توسط فنری که در پشت آن قرار دارد به محل اولیه ی خود بر می گردد

در نتیجه دیافراگم نیز به حالت اولیه برگشته و مسیر سیال بسته می شود.

دلایل و علائم خرابی شفت و CPM بک فیلتر آسکو

یکی از دلایل خرابی شفت، ضربه فیزیکی و لرزش های بیش از حد است که منجر به گیر کردن یا عملکرد نادرست cpm درون شفت می شود.

به دلیل جابجایی مداوم cpm درون شفت و استحکاک زیادی که صورت می گیرد، ممکن است دیواره ی داخلی شفت کمی آسیب ببیند که باز هم منجر به درست عمل نکردن شیر برقی می شود

همچنین در انتهای cpm قطعه ای لاستیکی وجود دارد که تمام عملکرد cpm به آن وابسته است و به مرور زمان ممکن است دچار تغییر حالت شود و به خوبی کار نکند.

در این زمان تنها راه، تعویض شفت و cpm یا یکی از این دو قطعه می باشد تا شیر بک فیلتر به درستی کار کند

لوازم یدکی بک فیلتر آسکو شامل شفت و CPM از نوع اصلی می باشد.
