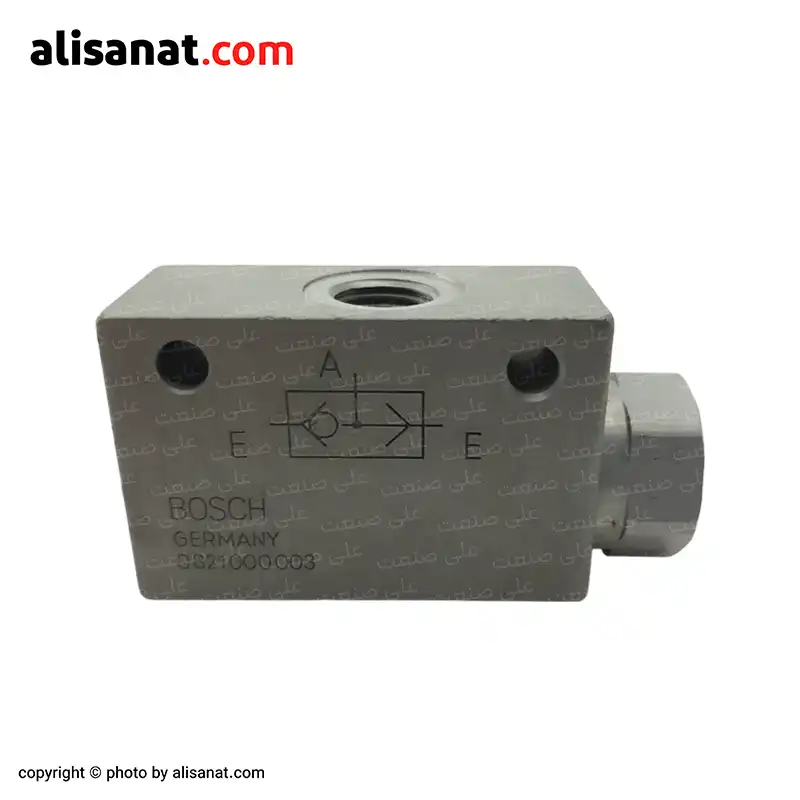

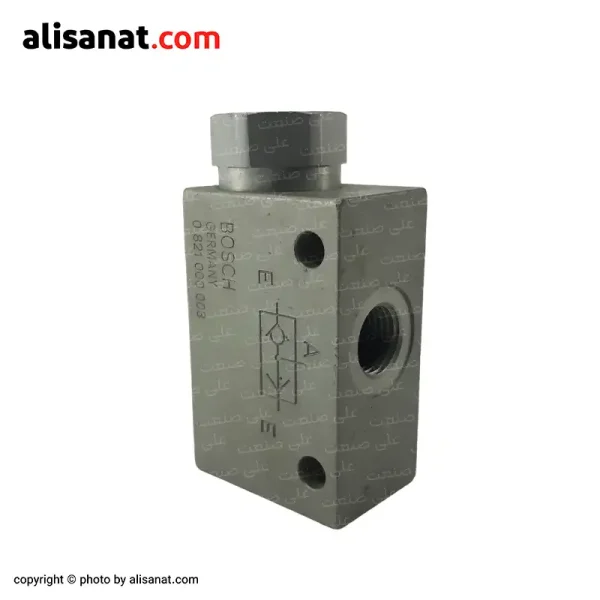

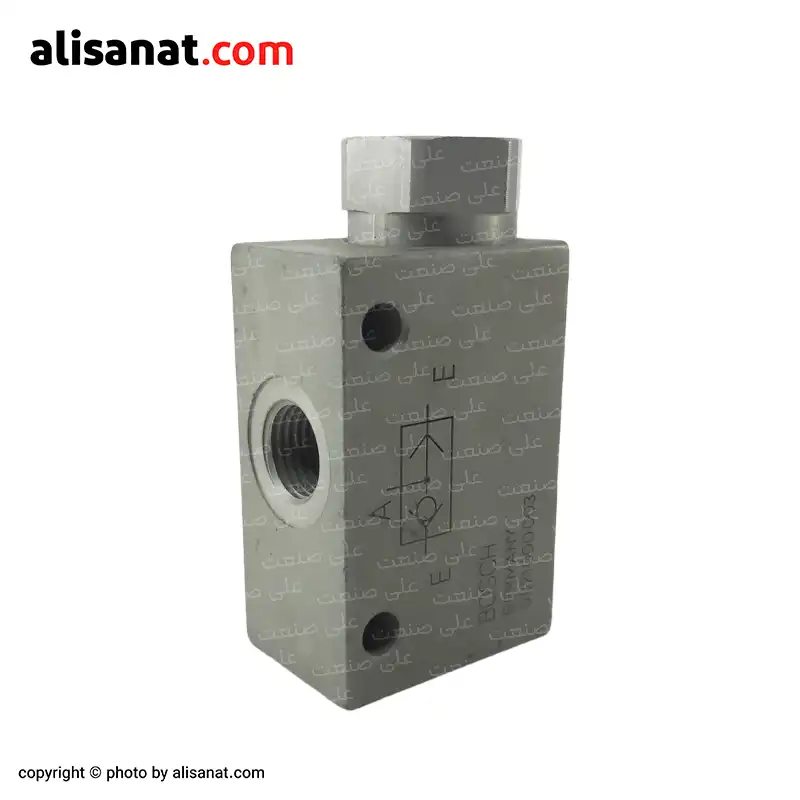

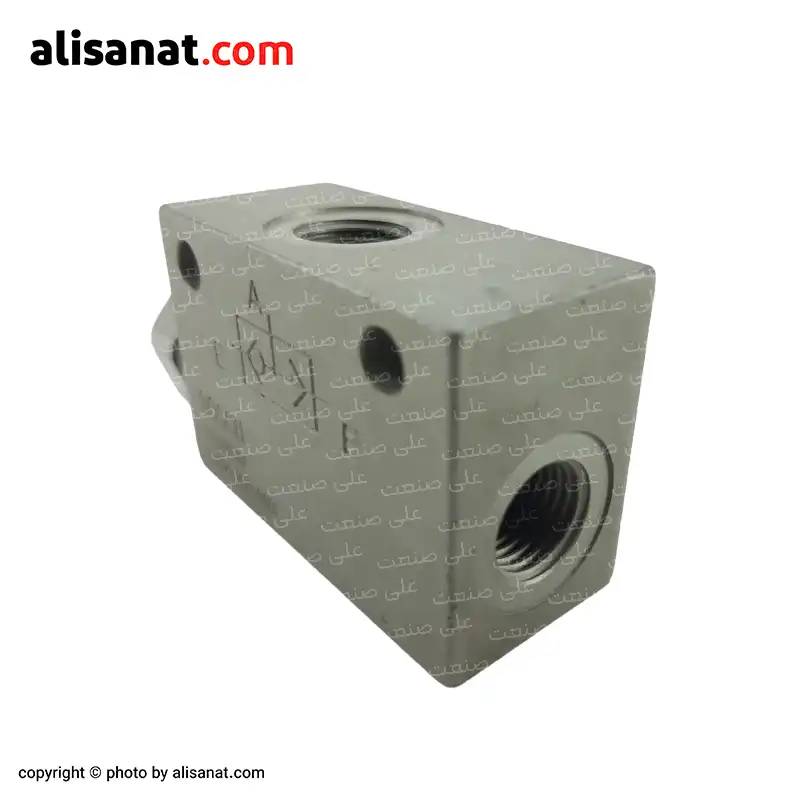

شاتل ولو پنوماتیک بوش سایز 1/4
- محصول شرکت معتبر بوش
- ساخت کشور آلمان
- سایز 1/4 (یک چهارم اینچ)
- بدنه تمام آلومینیومی
- کیفیت ساخت بسیار بالا
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
1.470.000 تومان
فهرست مطالب
معرفی
شاتل ولو پنوماتیک بوش ، یک شیر درون خطی پنوماتیک با قابلیتی خاص !!
شاتل ولو پنوماتیک یا همان شیر OR نوعی شیر خاص پنوماتیک است که امکان ورود هوای فشرده به یک مسیر از دو جهت را به ما داده و در هر جهتی که مسیر عبور برای سیال باز شود ، جهت دیگر در حالت بسته قرار می گیرد و همین عملکرد از شیر اور پنوماتیک (OR) می تواند در بسیاری از مدار ها کاربرد داشته باشد
الان به شکل جامع تری به بررسی شاتل ولو پنوماتیک بوش با سایز 1/4 اینچ می پردازیم
نحوه عملکرد شاتل ولو پنوماتیک بوش

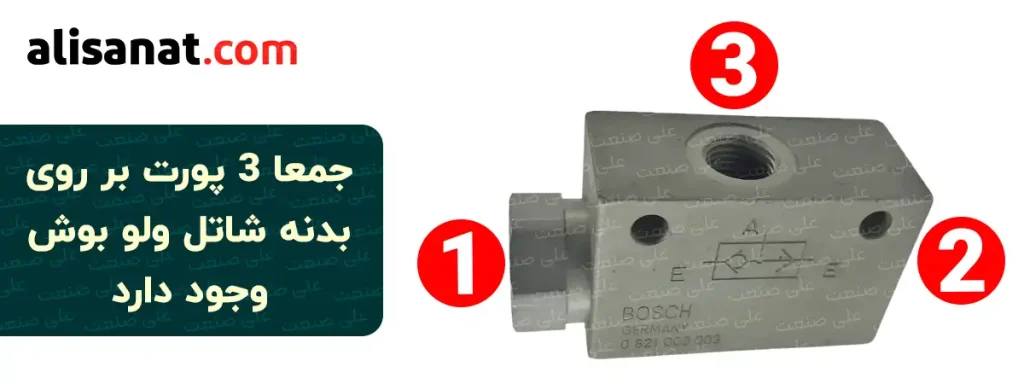

بر روی بدنه شاتل ولو پنوماتیک بوش ، 3 پورت برای اتصال وجود دارد
از 3 پورتی که بر روی بدنه شاتل ولو پنوماتیک قرار دارد ، 2 پورت برای ورودی سیال و یک پورت به عنوان خروجی سیال در نظر گرفته شده است
پورت 1 و 2 به عنوان ورودی و پورت 3 خروجی سیال از شاتل ولو است ، اما نکته اینجاست که پورت 1 و 2 به طور همزمان نمی توانند ورودی باشند

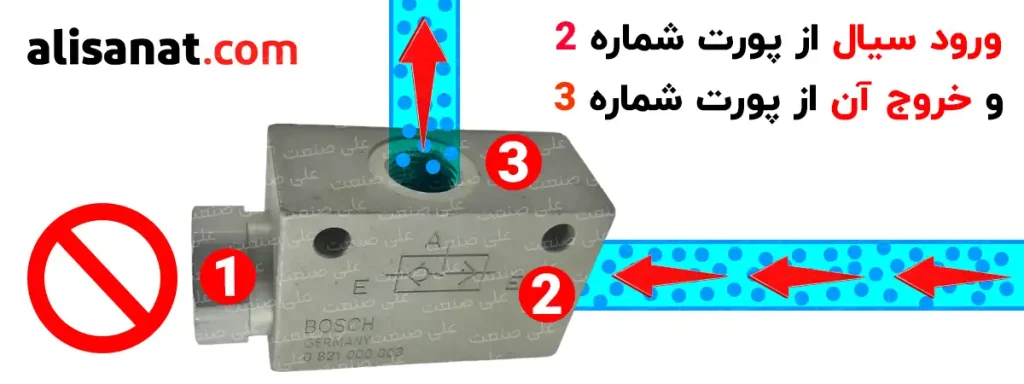

در زمانی که پورت 2 محل ورود سیال به شاتل ولو پنوماتیک است ، شاتل ولو نیز سیال را که هوای فشرده باشد مستقیم به پورت شماره 3 هدایت می کند و در نتیجه مسیر پورت 1 در حالت بسته قرار می گیرد تا سیال از این پورت به بیرون نشتی نداشته باشد و اما حالت دوم این شیر زمانی است که سیال از پورت شماره 1 به این شیر OR پنوماتیک وارد شود

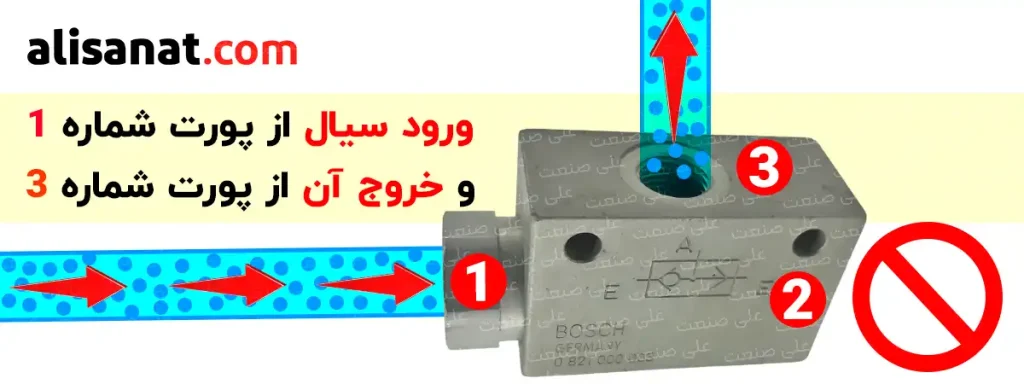

با ورود سیال از پورت شماره 1 ، پورت خروجی همچنان پورت شماره 3 است و در این حالت نیز بر عکس حالت قبلی پورت شماره 2 در حالت بسته قرار می گیرد و سوپاپ یکطرفه موجود در شیر شاتل ولو در این جهت عمل می کند
پس در نتیجه امکان ورود دو سیال از دو مسیر مجزا فراهم شده تا به یک مسیر هدایت شوند
اگر از هر دو پورت ورودی ، سیال وارد شود چه اتفاقی می افتد؟
اگر به طور همزمان ورودی سیال را از پورت 1 و 2 داشته باشیم ، فشار هر سمتی که بیشتر باشد به خروجی شماره 3 راه پیدا خواهد کرد
شاتل ولو پنوماتیک تنها یکی از انواع شیر های تمام بادی پنوماتیک است که با این عملکرد در یک مدار پنوماتیک نقش خاصی را بر عهده گرفته و سبب می شود تا در یک سیستم پنوماتیک محدودیت ها را کم کرده و بتوانیم موقعیت های گوناگونی را برای هوای فشرده ایجاد کنیم
مدل های مختلف از شیر های شاتل ولو پنوماتیک ، شیر برقی های پنوماتیک و به طور کلی انواع کالاهای پنوماتیک در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد
اگر تاکنون از هر یک از مدل های شاتل ولو پنوماتیک استفاده کرده اید و یا سوالی در رابطه با عملکرد آن ها دارید لطفا با ما به اشتراک بگذارید
مشخصات
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
بوش (BOSCH) |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
آلمان |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
0821000003 |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
| تعداد کل پورت ها تمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند |
سه |
| تعداد پورت های ورودی این مقدار تعداد حفره هایی است که سیال از طریق آن به تجهیز وارد می شود |
دو |
| تعداد پورت های خروجی این مقدار تعداد حفره هایی است که سیال از این حفره ها خارج شده و به سمت مصرف کننده ها می رود |
یک |
| سایز رزوه این عدد بیانگر سایز تنها رزوه ی اتصال محصول است |
1/4 ( یک چهارم اینچ ) |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
