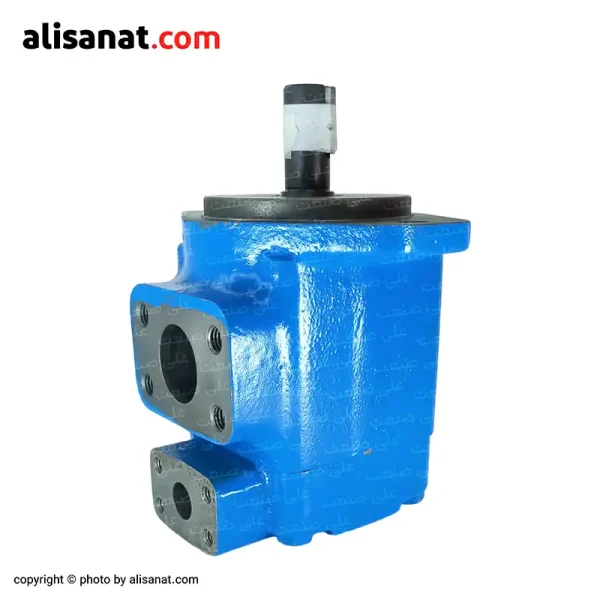

پمپ هیدرولیک کارتریجی صنایع هیدرولیک ایران

نحوه عملکرد پمپ هیدرولیک کارتریجی

با چرخش روتور که توسط موتور الکتریکی به حرکت در می آید ، پره ها از داخل شیار های روتور به بیرون هدایت می شوند و چرخش پره ها باعث بوجود آمدن فضای خلع در داخل محفظه کارتریج می شود ، خلع ایجاد شده روغن هیدرولیک را از داخل مخزن روغن مکش کرده و سپس سیال را به سمت خروجی پمپ هدایت می کند ، این نوع طراحی باعث ایجاد جریان پایدار و یکنواخت روغن هیدرولیک در سیستم می شود

مشخصات فنی پمپ هیدرولیک کارتریجی صنایع هیدرولیک ایران

پمپ هیدرولیک کارتریجی ساخت صنایع هیدرولیک ایران در چهار تیپ مختلف تولید می گردد و تمام آنها می توانند ماکزیمم فشار کاری تا 175 بار و ماکزیمم فشار لحظه ای تا 210 بار را تحمل کنند ، تفاوت این چهار مدل در اندازه ی پوسته و حجم دبی عبوری از آنهاست

نکته : میزان دبی در پمپ هیدرولیک پره ای ارتباط مستقیمی با دور موتور دارد و این رابطه به کاربر اجازه می دهد با تغییر توان و سرعت الکترو موتور ، دبی و قدرت آن را نیز تغییر دهد

هر نوع پمپ با توجه به اندازه پوسته و حجم دبی می تواند ، مقدار مشخصی از سیال را جابجا کند که در ادامه آنها را معرفی خواهیم کرد

مشخصات فنی پمپ هیدرولیک کارتریجی مدل 20v

حجم پمپ :

5 گالن : کمترین دبی 20 لیتر در دقیقه و بیشترین دبی 25 لیتر در دقیقه

8 گالن :کمترین دبی 33 لیتر در دقیقه و بیشترین دبی 39 لیتر در دقیقه

11 گالن : کمترین دبی47 لیتر در دقیقه و بیشترین دبی 55 لیتر در دقیقه

12 گالن : کمترین دبی 52 لیتر در دقیقه و بیشترین دبی 56 لیتر در دقیقه

14 گالن : کمترین دبی 60 لیتر در دقیقه و بیشترین دبی 66 لیتر در دقیقه

حداکثر فشار کاری 175 بار

حداکثر فشار لحظه ای 210 بار

مشخصات فنی پمپ هیدرولیک کارتریجی مدل 25v

حجم پمپ :

8 گالن : کمترین دبی 32 لیتر در دقیقه و بیشترین دبی 38 لیتر در دقیقه

10 گالن : کمترین دبی 40 لیتر در دقیقه و بیشترین دبی 48 لیتر در دقیقه

12 گالن : کمترین دبی 47 لیتر در دقیقه و بیشترین دبی 57 لیتر در دقیقه

14 گالن : کمترین دبی 56 لیتر در دقیقه و بیشترین دبی 66 لیتر در دقیقه

17 گالن : کمترین دبی 68 لیتر در دقیقه و بیشترین دبی 80 لیتر در دقیقه

19 گالن : کمترین دبی 78 لیتر در دقیقه و بیشترین دبی 91.8 لیتر در دقیقه

21 گالن : کمترین دبی 88 لیتر در دقیقه و بیشترین دبی 99 لیتر در دقیقه

حداکثر فشار کاری 175 بار

حداکثر فشار لحظه ای 210 بار

مشخصات فنی پمپ هیدرولیک کارتریجی مدل 35v

حجم پمپ :

17 گالن : کمترین دبی 66 لیتر در دقیقه و بیشترین دبی 82 لیتر در دقیقه

25 گالن : کمترین دبی 100 لیتر در دقیقه و بیشترین دبی 124 لیتر در دقیقه

30 گالن : کمترین دبی 122 لیتر در دقیقه و بیشترین دبی 141 لیتر در دقیقه

35 گالن : کمترین دبی 145 لیتر در دقیقه و بیشترین دبی 165 لیتر در دقیقه

38 گالن : کمترین دبی 156 لیتر و بیشترین دبی 180 لیتر

حداکثر فشار کاری 175 بار

حداکثر فشار لحظه ای 210 بار

مشخصات فنی پمپ هیدرولیک کارتریجی مدل 45v

42 گالن : کمترین میزان دبی 166 لیتر در دقیقه و بیشترین دبی 198 لیتر در دقیقه

50 گالن : کمترین دبی 198 لیتر در دقیقه و بیشترین دبی 236 لیتر در دقیقه

57 گالن : کمترین دبی 231 لیتر در دقیقه و بیشترین دبی 269 لیتر در دقیقه

60 گالن : کمترین دبی 244 لیتر در دقیقه و بیشترین دبی 284 لیتر در دقیقه

حداکثر فشار کاری 175 بار

حداکثر فشار لحظه ای 210 بار

برای آگاهی شما از میزان فشار و دبی یک مثال می زنیم

فرض کنید یک پمپ هیدرولیک پره ای مدل 20v  با حجم 5 گالن داریم ، اگر یک الکتروموتور با توان 0.56kw در 1500 دور در دقیقه ، پمپ کارتریجی را بچرخاند ، حداکثر دبی این پمپ 25 لیتر در دقیقه خواهد بود و حداکثر فشار تولید شدهتوسط آن 7 بار فشار می باشد ، حال اگر برای همین مدل پمپ از یک الکترو  موتور 4kw با 1500 دور در دقیقه استفاده کنیم ، حداکثر دبی 23 لیتر در دقیقه و فشار کاری آن تا 70 بار خواهد بود

نکته : نوع روغن هیدرولیک ، دما و ویسکوزیته روغن در محاسبه دبی و فشار تاثیر گذار هستند

علت خرابی پمپ هیدرولیک کارتریجی

آلودگی روغن : یکی از عمده دلایل خرابی در سیستم های هیدرولیکی وجود آلودگی و ذرات معلق در روغن هیدرولیک است که می توان با استفاده از انواع فیلتر هیدرولیک در مسیر رفت و برگشت روغن ، از بروز چنین اتفاقی جلوگیری گرد

فشار بیش از حد : اعمال بار بیش از ظرفیت پمپ می تواند باعث آسیب به قطعات داخلی آن شود و برای جلوگیری از این عامل می توان از فشار شکن هیدرولیک استفاده کرد

کاهش سطح روغن : کمبود روغن در مخزن روغن هیدرولیک  باعث خشک کار کردن پمپ می شود و در نهایت با بالا رفتن حرارت ، اجزای پمپ دچار مشکل می شوند که برای آگاهی از میزان روغن در مخزن می توان از انواع روغن نما بر روی تانک هیدرولیک استفاده کرد

این موارد تنها بخشی از علل خرابی پمپ کارتریجی است که برای عملکرد بهینه ی پمپ هیدرولیک ، باید به تمامی موارد نگهداری توجه شود
