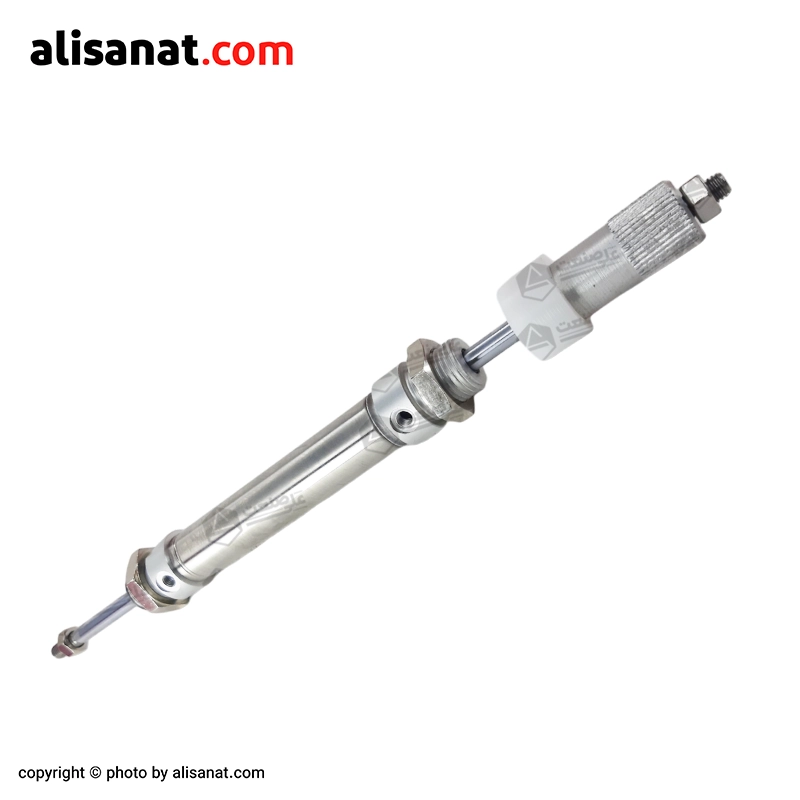

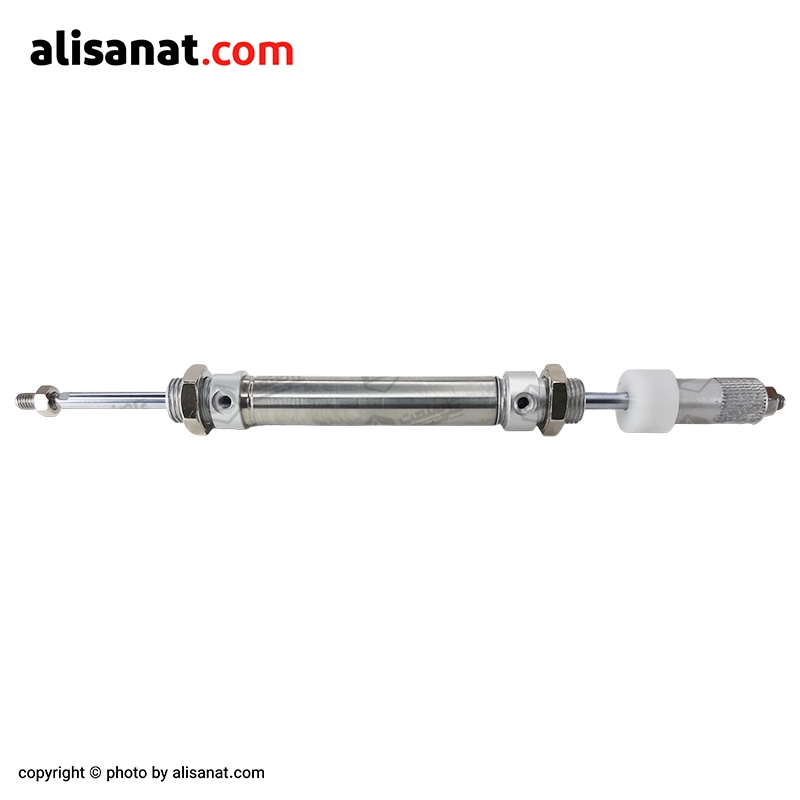

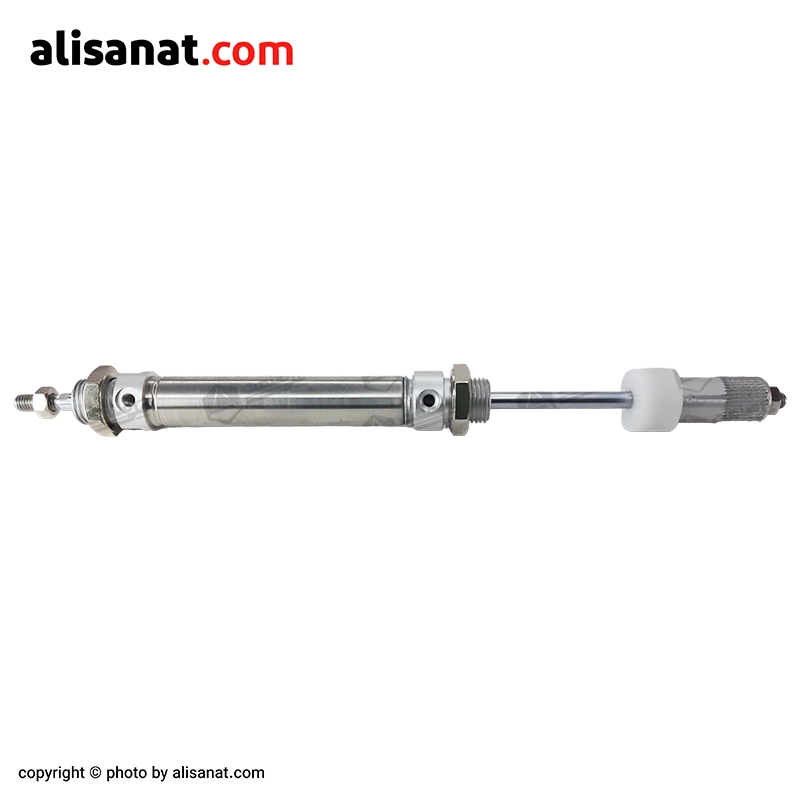

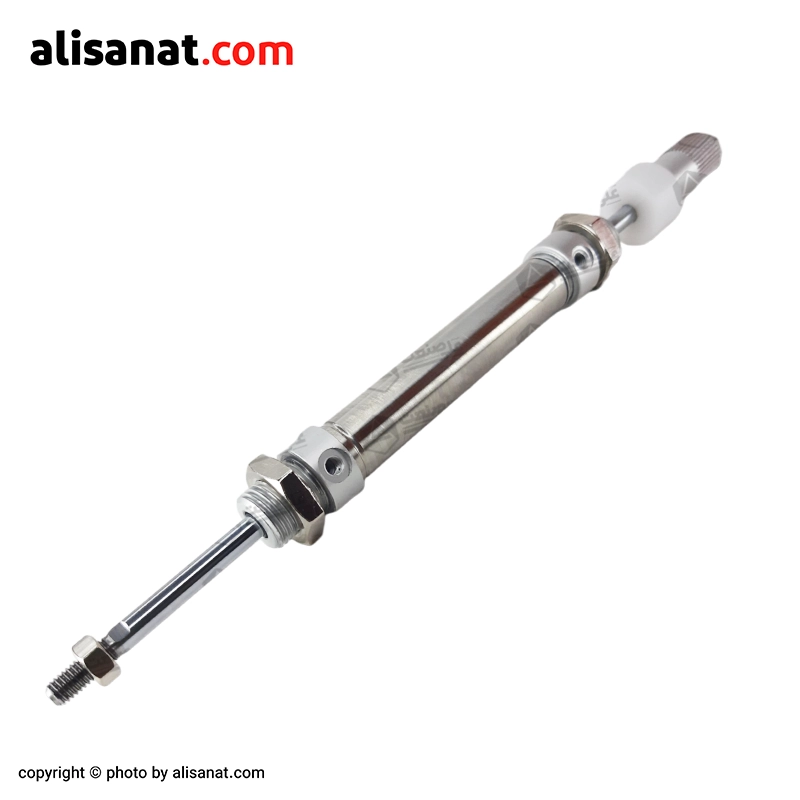

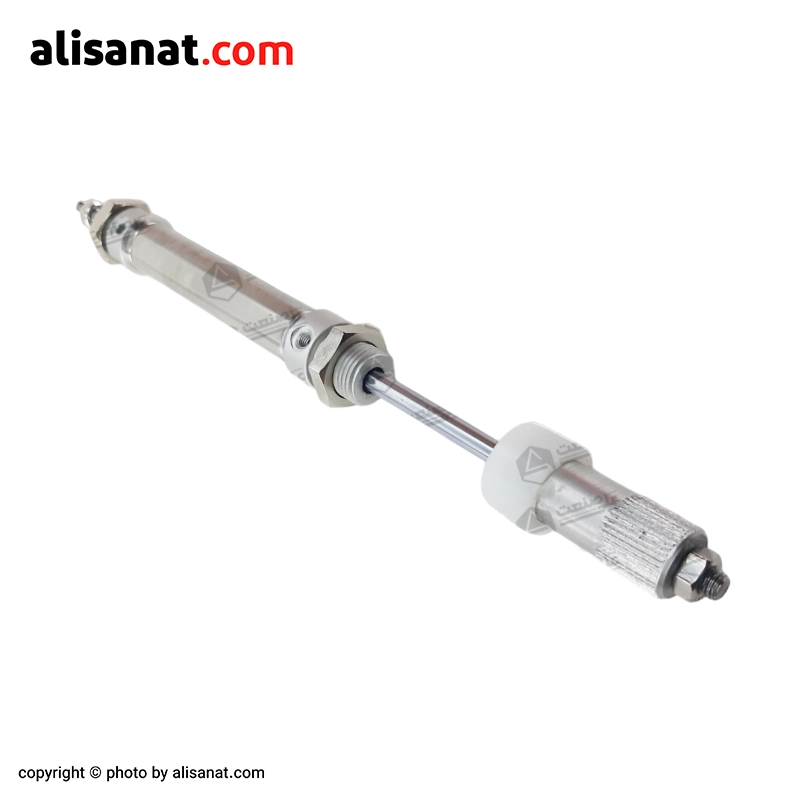

جک پنوماتیک با کورس قابل تنظیم قلمی استیل

  • قلمی با پوسته استیل
  • قابلیت تنظیم کورس حرکتی در یک سمت
  • قابل سفارش در تمامی سایز قطر سیلندر
  • قابل سفارش در تمامی کورس های حرکتی
  • کیفیت ساخت بالا و قیمت مناسب

قیمت محصول :

2.970.000 تومان

این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست
این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

فهرست مطالب

معرفی

قابلیت تعیین کورس حرکتی با ، جک پنوماتیک با کورس قابل تنظیم مدل قلمی استیل

جک پنوماتیک یک ساختار بسیار تمیز با کاربری آسان و هزینه نگهداری بسیار پایین دارد که حداقل در گوشه و کنار هر مدار پنوماتیک هم که شده از یک مدل آن استفاده می شود

جک های پنوماتیک همچون بازو هایی کارآمد در دستگاه ها و سیستم ها عمل کرده و امکان انجام کارهایی از قبیل : جابجایی ، بلند کردن ، هل دادن ، کشیدن ، پرتاب کردن و ... را برایمان ممکن می کنند

یکی از سیلندر هایی که به شکل خاص در دستگاه ها از آن استفاده می شود ، جک پنوماتیک دو سر شفت است که بر عکس جک های قلمی معمولی که از یک سمت عمل می کنند ، شفت این سیلندر از دو جهت عمل کرده و مکانیزم آن در هنگامی که شفت جک در یک سمت به بیرون بیاید ، در سمت دیگر به داخل برگشت داده می شود و خلاف جهت دیگر عمل می کند

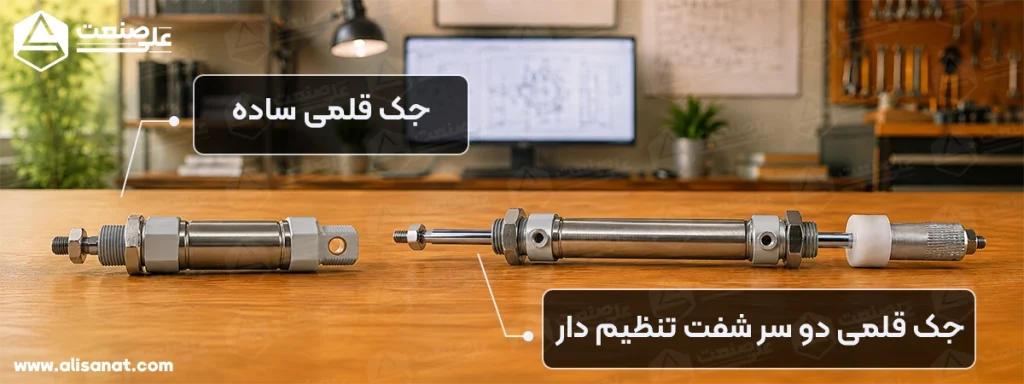

جک پنوماتیک با کورس قابل تنظیم قلمی با پوسته استیل را در کنار یک جک قلمی ساده پنوماتیک استیل مشاهده می کنید که در مدل قابل تنظیم آن امکار تنظیم میزان طی کردن کورس حرکتی را به ما خواهد داد

اما جک پنوماتیک با کورس قابل تنظیم قلمی علاوه بر اینکه تنها دو سر شفت است بلکه قابلیت تنظیم کورس حرکتی سیلندر را هم به ما می دهد ، این جک مشابه جک دو سر شفت پنوماتیک در دو سمت عمل می کند با این تفاوت که سمتی از جک پنوماتیک با کورس قابل تنظیم کاربردی نداشته و فقط برای استفاده از سمت دیگر آن ، از این مدل سیلندر استفاده می شود

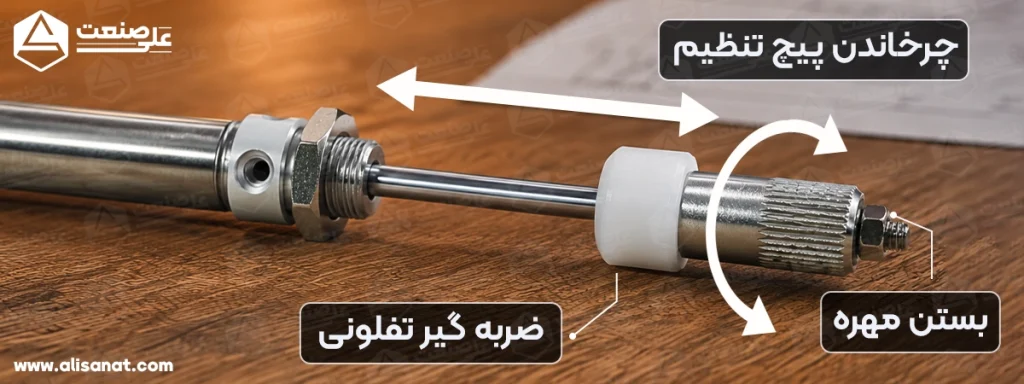

نحوه عملکرد جک پنوماتیک با کورس قابل تنظیم قلمی استیل

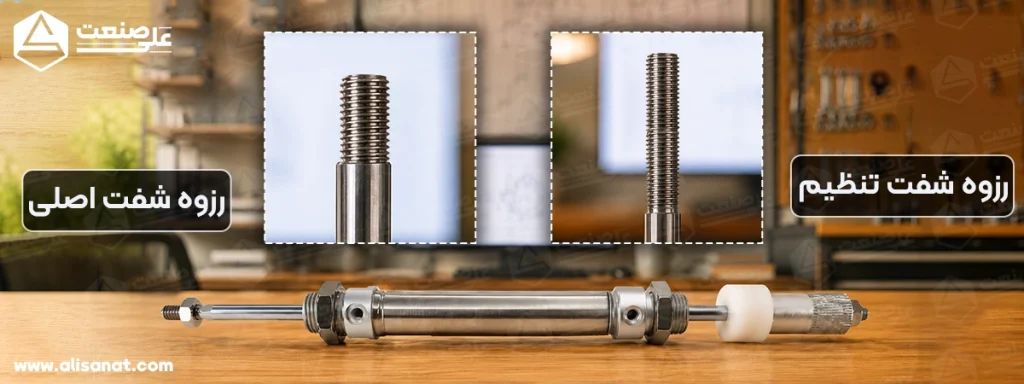

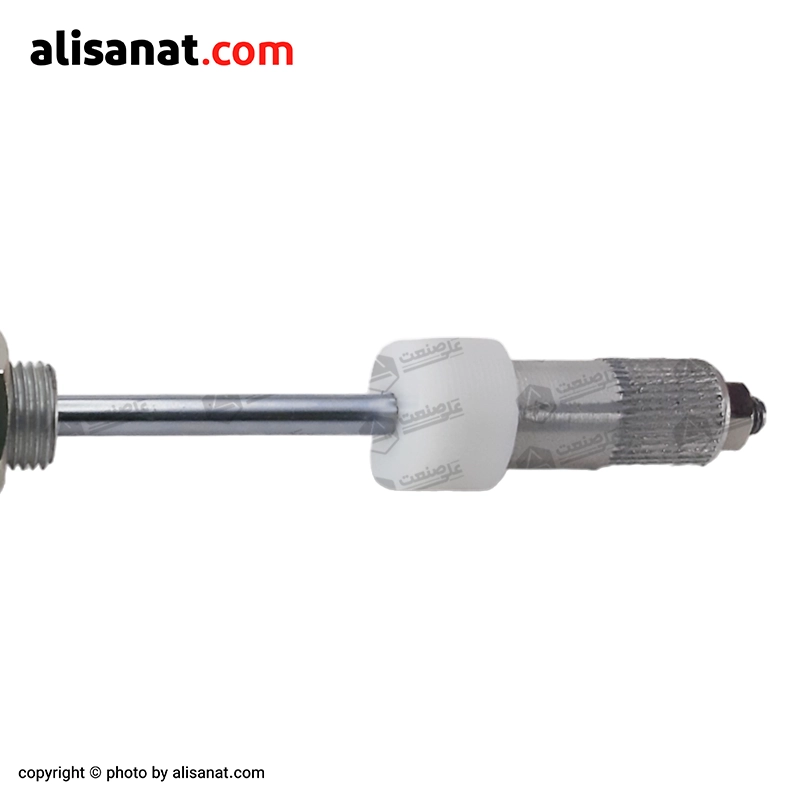

اگر به جک پنوماتیک با کورس قابل تنظیم نگاه کنیم ، در اولین لحظه متوجه خواهیم شد که رزوه سر شفت در یک سمت ، بسیار بیشتر از سمت دیگر است و یک فضای بیشتری برای بسته شدن پیچ تنظیم در نظر گرفته شده است

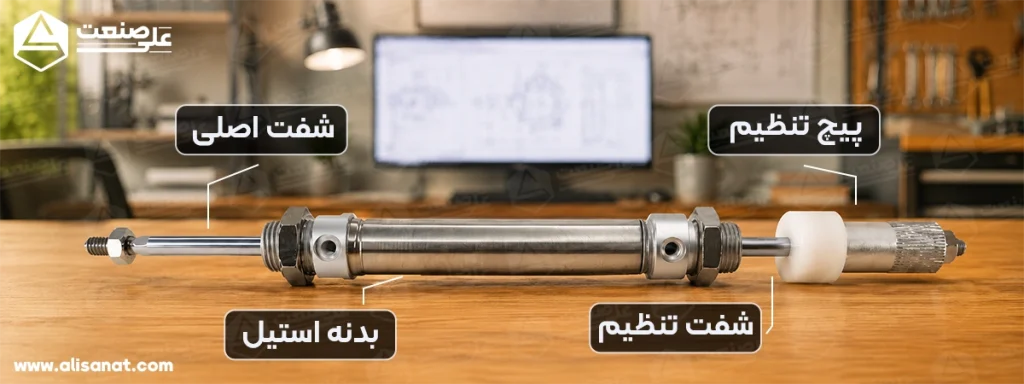

طول رزوه در دو سمت جک پنوماتیک با کورس قابل تنظیم قلمی به این شکل است که در سمت قابل تنظیم طول آن بیشتر از سمت دیگر بوده و این قابلیت را می دهد که با بسته شدن در این محدوده ، محدود کننده سمت دیگر باشد

اگر یک جک پنوماتیک قلمی با کورس قابل تنظیم داشته باشیم و سایز آن به طور مثال دارای کورس 5 سانتی متر باشد ، با توجه به این محدوده و پیچ تنظیمی که در سمت دارای رزوه بیشتر بسته می شود ، می توان به وسیله مهره تنظیم مقدار بیرون آمدن شفت در سمت دیگر را محدود کرده و به میزان مورد نظر ، مثلا 2.5 سانتی متر از 5 سانت برسانیم

از جک پنوماتیک استیل با کورس قابل تنظیم ، بیشتر در زمانی استفاده می شود که ارتفاع کار قطعه ای که جک به آن نیرو وارد می کند ، متغیر باشد و با اینکار از بکار گیری چند جک با کورس های حرکتی مختلف جلوگیری شده و تنها به وسیله یک جک پنوماتیک با کورس قابل تنظیم می توان کار تمامی آن ها را انجام داد

جک پنوماتیک با کورس قابل تنظیم قلمی استیل چه قطر و کورس حرکتی می تواند داشته باشد؟

این جک پنوماتیک با کورس قابل تنظیم می تواند در تمامی قطر های استاندارد جک پنوماتیک قلمی از قبیل :

40 - 32 - 25 - 20 - 16 - 12 - 10 - 8

میلیمتر و یا در موارد خاص در قطر های بزرگتر و کوچکتر از این سایز ها نیز در فروشگاه علی صنعت موجود می باشد

کورس حرکتی جک پنوماتیک قلمی با کورس قابل تنظیم در هر قطر سیلندر متفاوت بوده و به شرح زیر است :

در قطر 8 و 10 میلیمتر = تا کورس حرکتی 100 میلیمتر

در قطر 12 میلیمتر = تا کورس حرکتی 200 میلیمتر

در قطر 16 میلیمتر = تا کورس حرکتی 300 میلیمتر

در قطر 20 ، 25 ، 32 ، 40 میلیمتر = تا کورس حرکتی 500 میلیمتر

تمامی قطر و کورس های عنوان شده استاندارد بوده و در موارد خاص در سایز های دیگر نیز در فروشگاه علی صنعت موجود بوده و در سریعترین زمان ممکن آماده ارسال و تحویل به شما عزیزان می باشد

نکته : جک پنوماتیک با کورس قابل تنظیم قلمی استیل به دلیل کم مصرف بودن و عدم واردات به دلیل تنوع زیاد و مقرون به صرفه نبودن ، در تمامی سایز ها به شکل سفارشی و با رعایت تمامی استاندارد های ساخت سیلندر در فروشگاه علی صنعت مونتاژ شده و با ضمانت کیفیت و عملکرد در سریعترین زمان ممکن به شما عزیزان تحویل داده می شود

نحوه نصب جک پنوماتیک با کورس قابل تنظیم قلمی به چه شکل است ؟

یکی از متنوع ترین آیتم هایی که بستگی به خلاقیت اپراتور و البته نحوه طراحی سیستم دارد ، نحوه نصب سیلندر قلمی تنظیم دار است

اما به طور کلی چند محل مشخص برای نصب آن در نظر گرفته شده است

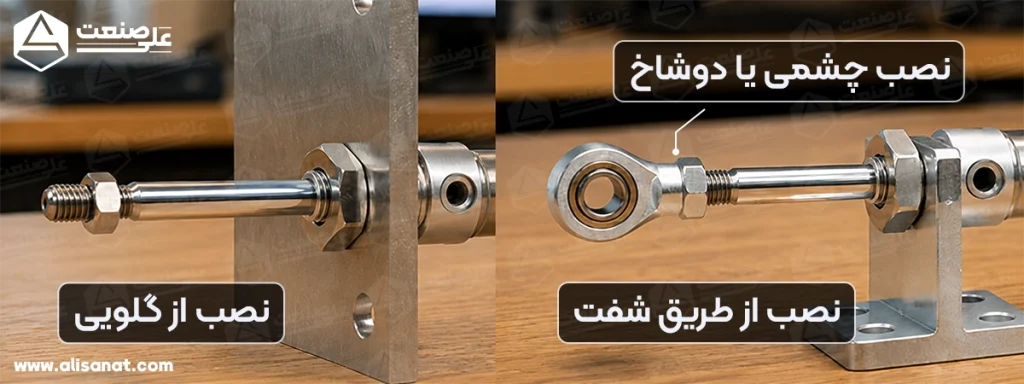

محل نصب جک پنوماتیک دو سر شفت قلمی استیل طبق همین تصویر به دو شکل رایج قابل نصب است ، یکی از طریق رزوه گلویی و مهره هایی که دارند و دیگری از طریق رزوه سمت شفت جک که به وسیله چشمی و دو شاخ قابلیت نصب پیدا می کند

یکی از محل های نصب در قسمت گلویی های دو سر جک پنوماتیک است که به وسیله مهره هایی که بر روی آن ها قرار دارد ، در محل مورد نظر به شکل محکمی بسته می شوند و دیگری رزوه سر شفت است که با توجه به تجهیزات نصب جک پنوماتیک می توان قطعه ای مناسب مثل : چشمی قرقری ، دو شاخه سر جک و ... را با توجه به نحوه نصب ، استفاده کرد

خنثی کردن لگد های مهره تنظیم ، به بدنه جک پنوماتیک در حالتی که تنظیم شده باشد !!

یکی از موضوعات مهمی که باید به آن توجه داشته باشیم ، لگد هایی است که پیچ تنظیم در هنگام فرود آمدن به گلویی جک وارد می کند ، که اگر این ضربات خنثی نشود ، جک در مدت زمان بسیار کمی آسیب دیده و به ساختار فنی آن آسیب وارد می شود

به همین دلیل تمام سیلندر های قلمی پنوماتیک دو سر شفت استیل که توسط فروشگاه علی صنعت ساخته می شوند ، دارای یک ضربه گیر تفلونی و کاملا استاندارد هستند که تمامی این ضربات را خنثی کرده و همین امر سبب افزایش طول عمر مفید جک پنوماتیک قلمی دو سرشفت تنظیم دار خواهد شد

اگر تاکنون از هر یک از مدل های جک پنوماتیک با کورس قابل تنظیم (مدل های چهارمیل ، DNC ، کامپکت و ...) استفاده کرده اید و یا سوال ، نظر و یا تجربه ای در رابطه با هر یک از مدل های آن دارید ، لطفا با ما به اشتراک بگذارید

مشخصات
کشور سازنده این کشور سازنده ی اصلی این محصول می باشد

چین

سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است

هوای فشرده

جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است

استیل

بیشترین فشار کاری این مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد)

8 بار
