بوبین شیر برقی شم شفت 10

بوبین شیر برقی شم شفت 10

شیر برقی شم یکی از قطعات پر کاربرد در صنایع و سیستم های مختلف است که به دلیل کیفیت ساخت بالا، دقت در عملکرد و طول عمر زیاد مورد توجه صنعتگران قرار گرفته است

بوبین شیر برقی شم شفت 10، جزئی جدا ناشدنی از شیر برقی است که عملکرد اصلی شیر برقی به این قطعه وابسته است.

ما در این مقاله به برسی ساختار، مشخصات فنی، نحوه عملکرد، و بخشی از ویژگی های بوبین شیر برقی شم شفت 10 می پردازیم

ساختار بوبین شیر برقی شم شفت 10

بوبین شیر برقی شم شفت 10 مانند تمام بوبین ها از چند بخش مختلف ساخته شده است که با همکاری یکدیگر عملکرد بوبین شیر شم را تضمین می کنند و این اجزا عبارت اند از.

1 - بدنه : بدنه وظیفه محافظت از اجزای داخلی بوبین را بر عهده دارد و از آنها در برابر آسیب‌ های خارجی مانند گرد و غبار، رطوبت و ضربات فیزیکی محافظت می‌ کند.

همچنین جنس بدنه بوبین شیر برقی شم شفت 10 از پلاستیک فشرده ساخته شده که برای ایمنی اپراتور در برابر برق گرفتگی بسیار پر اهمیت است و دوام لازم را در شرایط محیطی سخت فراهم می کند.

2 - سیم پیچ : سیم پیچ از رشته سیم های مسی ساخته شده که با توجه به توان بوبین، دارای قطر مشخصی است.

سیم پیچ ها حول محور یک هسته پیچیده می شود تا با اتصال جریال الکتریکی، یک میدان مغناطیسی را بوجود بیاورد

3 - هسته بوبین : صفحات آهنی که با تعداد مشخص بر روی یکدیگر قرار می گیرند و با توجه به نوع طراحی دارای شکل مشخصی ( دایره ، مستطیل و... ) هستند را هسته می گویند.

هسته بخش مرکزی بوبین شیر برقی است که سیم پیچ ها به دور آن پیچیده می شوند

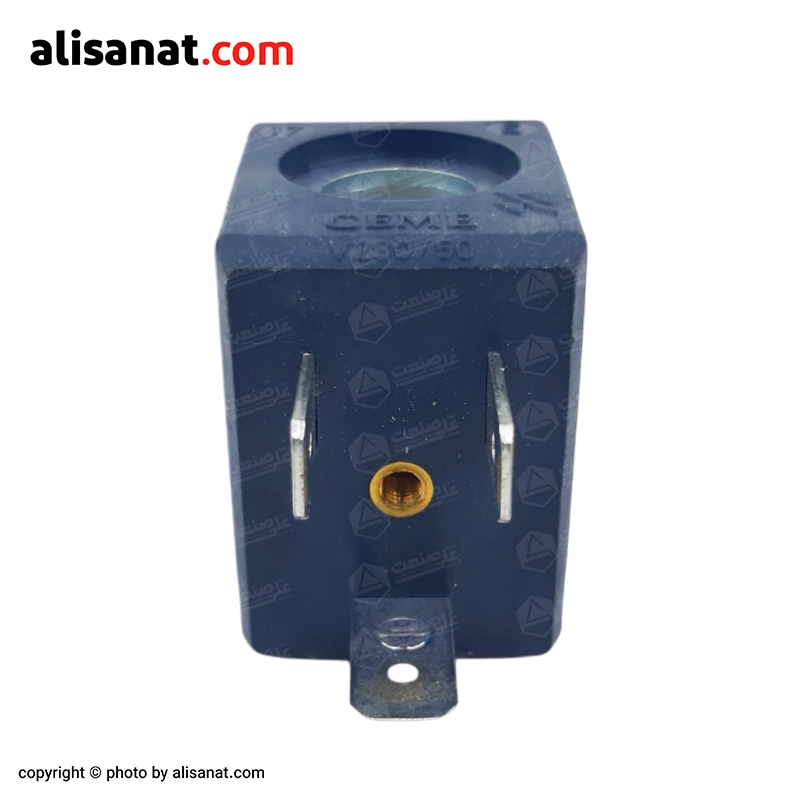

4 - کانکتور : کانکتور محلی برای اتصال جریان الکتریکی از منبع تغذیه به بوبین است و معمولا توسط انواع سوکت، این اتصال برقرار می شود.

کانکتورها باید با استانداردهای رایج در صنعت مطابقت داشته باشند تا به راحتی به سیستم‌ های مختلف وصل شوند.

این استانداردها شامل، نوع و تعداد پین‌ ها، ولتاژ و جریان قابل انتقال، و سایر مشخصات فنی هستند.

مشخصات فنی بوبین شیر برقی شم شفت 10

1 - ولتاژ کاری : بوبین شیر برقی شم شفت 10 معمولاً برای کار با ولتاژهای مختلف طراحی می شود. ولتاژ کاری معمول در این بوبین ها می تواند شامل موارد زیر باشد:

ولتاژ مستقیم ( DC ) : 24V - 12V

ولتاژ مستقیم معمولا در سیستم ها و ماشین آلاتی که با انواع باطری کار می کنند استفاده می شود

ولتاژ متناوب ( AC ) : 110AC - 220AC

ولتاژ متناوب همان برق مورد استفاده در شبکه های توزیع برق شهری می باشد

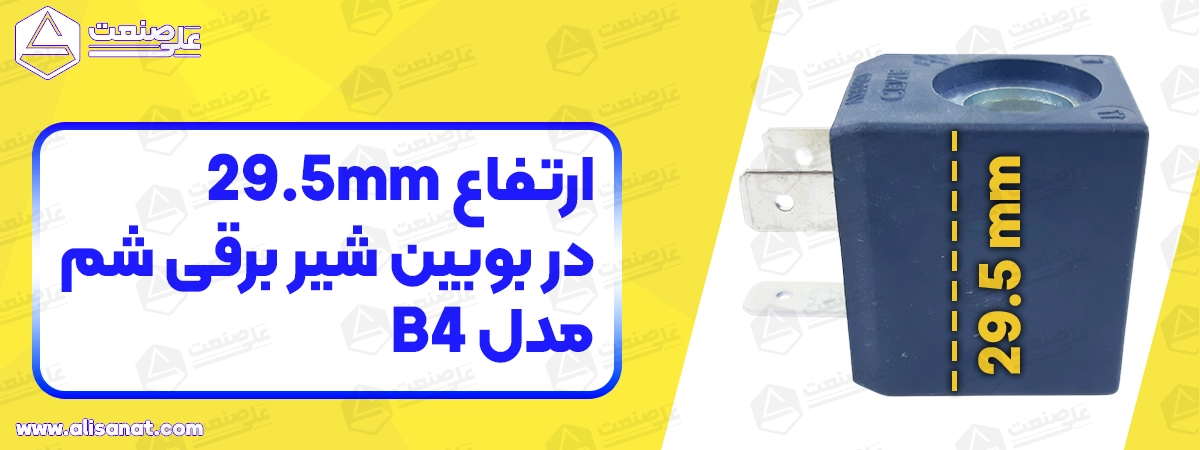

2 - ابعاد : بوبین های شیر برقی دارای اندازه های مشخصی هستند که چنانچه این ابعاد با شیر های دیگر از برند های مختلف همخوانی داشته باشد می توان از آن برای انواع شیر استفاده کرد.

این ابعاد عبارت اند از :

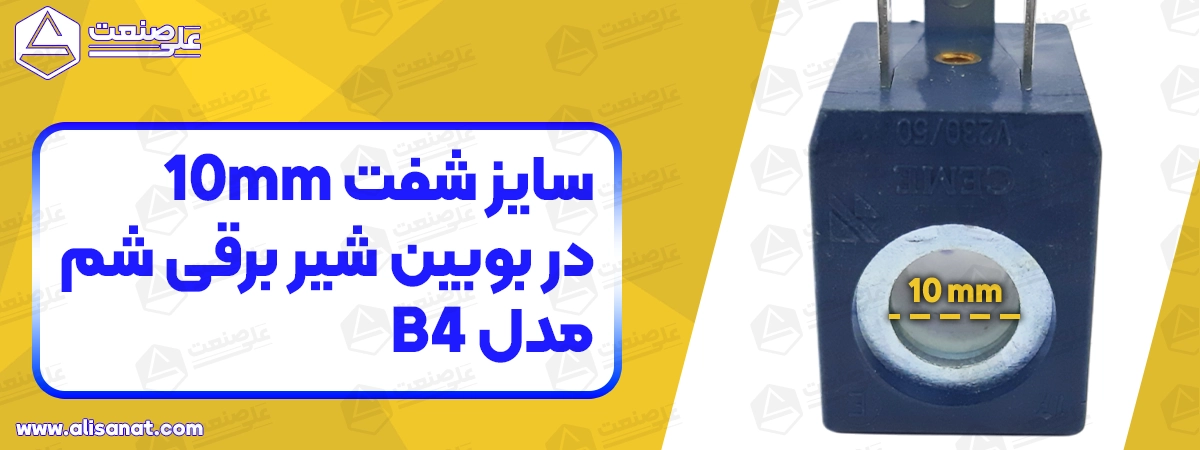

قطر شفت : قطر شفت در این بوبین برابر با 10 میلیمتر
