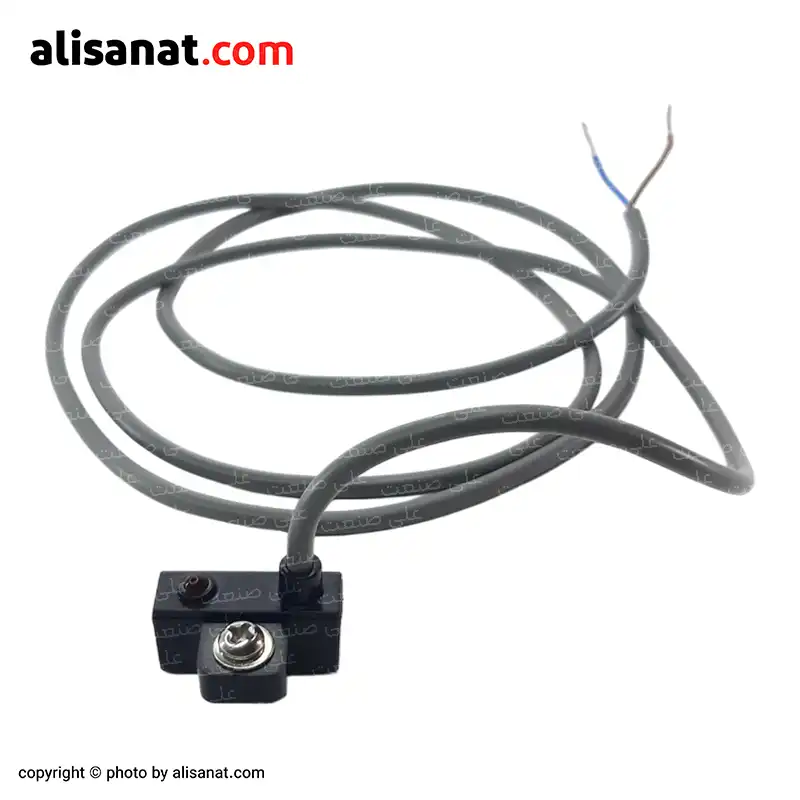

سنسور جک کامپکت پنوماتیک با کد CS1-J نوعی سنسور مگنتی برای جک های جمع و جور کامپکت است که برای فرمان دادن موقعیت جک پنوماتیک از آن استفاده می شود

بزرگنمایی تصویر

دسته: پنوماتیک, سنسور جک پنوماتیک

سنسور جک کامپکت پنوماتیک

مخصوص سیلندر های کامپکت SDA
کیفیت ساخت بالا
2 سیم (نورمال اوپن)
دارای چراغ LED برای رویت اپراتور
قابل نصب برای سایز های مختلف جک

قیمت محصول :

180.000 تومان

معرفی

سنسور جک کامپکت پنوماتیک ، سنسوری برای سیلندر های جمع و جور پنوماتیک !!

به سیلندر های کم حجم از نظر ارتفاع که فضای کمتری را نسبت به سایر سیلندر ها اشغال می کنند ، جک های کامپکت پنوماتیک گفته می شود

جک کامپکت پنوماتیک معمولا کورس حرکتی محدود تر و کمتری نسبت به جک چهارمیل و یا سایر جک های مربعی شکل دارد و در کورس حرکتی بیشتر از 10 سانتی متر ، نوعی کم مصرف تر و خاص محسوب می شود

اما در بعضی از مواقع لازم است تا بر روی همین کورس حرکتی کم نیز تسلط داشته باشیم و در هر نقطه ای از آن ، اپراتور را مطلع کرده و یا در عملکرد تجهیزی ، تغیر به وجود بیاوریم

در اینجا لازم است از سنسور جک کامپکت پنوماتیک کمک بگیریم تا تمامی این کنترل ها با دقت و کیفیت بالایی انجام شود

سنسور جک کامپکت پنوماتیک چطور کار می کند؟

سنسور جک کامپکت پنوماتیک ، همانند سنسور جک DNC و یا سنسور جک چهارمیل یک سنسور حساس به مگنت بوده و اگر آهنربایی در جلوی آن قرار بگیرد یک سوئیچ الکتریکی را ارسال می کند

این سنسور نیز مانند همان سنسور جک چهارمیل 2 سیم دارد و اغلب به همین شکل NO یا همان Normally Open مورد استفاده قرار می گیرد

نورمال اوپن در این سنسور به این معنی است که در حالت عادی باز بوده و در حالت عادی هیچ واکنشی نشان نمی دهد و درست در زمانی که آهنربای درون جک کامپکت در جلوی این سنسور که بر روی بدنه متصل شده است قرار گیرد ، سنسور جک کامپکت ، سوئیچ را ارسال خواهد کرد

نصب سنسور در هر نقطه ای که مایل باشیم سنسور با رسیدن جک به آن نقطه یک سوئیچ را ارسال کند ، ممکن است
حتی می توان از چند سنسور بر روی یک سیلندر استفاده کرد تا با رسیدن شفت به هر یک از سنسور ها ، فرمانی مرتبط با آن موقعیت را برای هر یک از آن ها در نظر گرفت مثلا در عکس بالا مشاهده می کنید که سنسور بر روی قسمت بالایی جک قرار داده شده و جک پنوماتیک در صورت بیرن آمدن خودش ، سنسور این قسمت را تحت تاثیر قرار می دهد

و همچنین بر عکس آن ، در صورتی که سنسور جک کامپکت ، در پایین جک وصل شده باشد ، جک کامپکت در حالت به عقب برگشتن ، سنسور را تحت تاثیر قرار می دهد

نحوه نصب سنسور جک کامپکت پنوماتیک

در کنار بدنه سنسور جک کامپکت پنوماتیک ، یک پین L مانند وجود دارد که نقطه مقابل آن حفره ای است که در کناره بدنه جک کامپکت (در کنار شیار) قرار گرفته است

پس از مشخص کردن نهایی محل نصب این سنسور جک پنوماتیک ، با محکم کردن پیچی که بر روی بدنه سنسور وجود دارد ، محل نهایی آن را تعیین کرده و ثابت می کنیم

در زمان که مگنت قرار گرفته بر روی پیستون جک در جلوی سنسور جک کامپکت قرار بگیرد ، چراغ آن روشن شده و به اپراتور ااعلام می کند

اما یک سوال :

آیا ممکن است سنسور جک کامپکت پنوماتیک ، موقعیت شفت جک را شناسایی نکند؟

بله ممکن است

اگر جک کامپکت دارای مگنت نباشد ، شناسایی آن نیز توسط این مدل از سنسور امکان پذیر نیست و عملا سنسور برای این جک پنوماتیک کاربردی نخواهد داشت

اما از کجا بفهمیم که پیستون جک کامپکت ، دارای مگنت و یا بدون مگنت است؟

بر روی بدنه اصلی جک پنوماتیک کامپکت ، یک کد درج می شود که به این شکل است :

حرف S در انتهای کد فنی به ما می گوید که درون سیلندر پنوماتیک مگنت وجود دارد و همین موضوع این معنی را می دهد که سیلندر پنوماتیک مورد نظر ، قابلیت نصب سنسور را دارد

از نظر ظاهری نیز جک کامپکتی که بدون مگنت است ، ارتفاع کمتری را ( در چند حد میلیمتر ) نسبت به سایر سیلندر های مگنت دار دارد

تمامی مدل ها از سنسور جک پنوماتیک در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد

مشخصات

جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	پلاستیک
کشور سازنده این کشور سازنده ی اصلی این محصول می باشد	چین
