سنسور جک قلمی پنوماتیک یک سنسور حساس به آهنربا است که برای سیلندر های قلمی پنوماتیک از قبیل آلومینیومی و استیل قابل استفاده است و موجود می باشد

بزرگنمایی تصویر

دسته: پنوماتیک, سنسور جک پنوماتیک

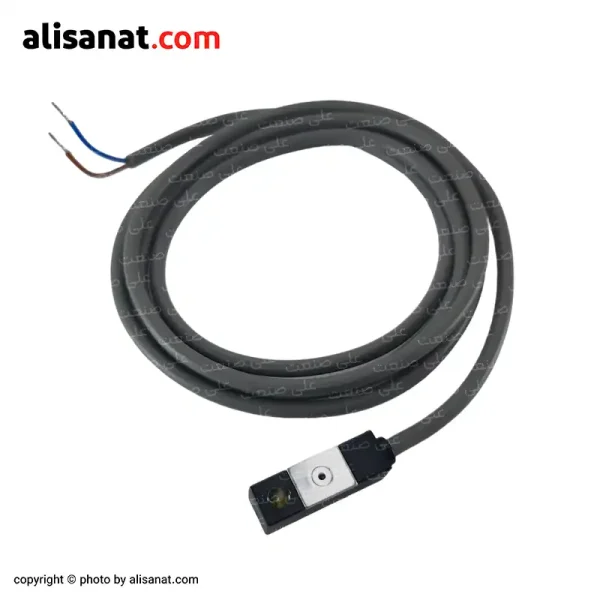

سنسور جک قلمی پنوماتیک کد CS1-S

مناسب برای سیلندر های قلمی پنوماتیک
مناسب برای جک های قلمی استیل و آلومینیوم
جنس و کیفیت درجه 1 با دقت بالا
دو سیم
دارای LED برای رویت اپراتور

قیمت محصول :

165.000 تومان

معرفی

سنسور جک قلمی پنوماتیک با کدفنی CS1-S ، مناسب برای انواع سیلندر های استیل و آلومینیومی مدادی !!

سبلندر های پنوماتیک از پر مصرف ترین قطعات مصرفی پنوماتیک هستند که با توجه به نحوه نصب ، محل نصب ، قدرت ، کورس حرکتی و ... مدل های متنوعی دارند

همین یک عنوان محصول ، یعنی جک قلمی پنوماتیک نیز در مدل های متنوعی تولید شده است که پر مصرف ترین های آن ها عبارتند از : جک قلمی پنوماتیک آلومینیومی و جک قلمی پنوماتیک استیل که این قابلیت را دارند که با اشغال کردن فضای بسیار کمی از نظر قطر ، کورس حرکتی زیادی را در سیستم به وجود بیاورند

هر چقدر قطر سیلندر بیشتر باشد ، قدرت آن هم بیشتر است و بر همین اساس ، جک قلمی پنوماتیک نیز در قطر های مختلفی تولید شده اند

قطر های این نوع از سیلندر ها به طور استاندارد در سایز های :

8 - 10 - 12 - 16 - 20 - 25 - 32 - 40

میلیمتر تولید شده اند و حتی از این سایز ها بزرگتر نیز به شکل کالای سفارشی در فروشگاه علی صنعت قابل تامین می باشد

برای اینکه در موقعیت های مختلف به جک قلمی پنوماتیک فرمان دهیم لازم است تا از سنسور جک قلمی پنوماتیک استفاده کنیم

سنسور جک قلمی پنوماتیک چه کاری انجام می دهد ؟

سنسور جک قلمی پنوماتیک یک سنسور حساس به مگنت است که بر روی بدنه جک قلمی پنوماتیک نصب شده و در صورتی که مگنت موجود در پیستون جک قلمی پنوماتیک را حس کند ، یک فرمان الکتریکی را ارسال کرده و از طریق آن می توان برای روشن و خاموش کردن تجهیزات موجود در سیستم و یا حتی فقط مطلع کردن اپراتور استفاده کرد

اما برای نصب سنسور جک قلمی پنوماتیک تنها کافی است که از بست مخصوص آن استفاده کرده و با توجه به سایز جک قلمی ، آن را در محدوده مورد نظر نصب کنیم

بست سنسور جک قلمی پنوماتیک همانند یک بست کمربندی پلاستیکی عمل کرده و با این تفاوت که مخصوص استفاده برای جک قلمی بوده و متریالی از جنس استیل دارد ، به شکل متغیر می تواند برای سایز های مختلف سیلندر قلمی به کار گرفته شود

بر روی بست سنسور جک قلمی پنوماتیک پیچی برای ثابت نگه داشتن سنسور قرار داده شده است تا سنسور جک پنوماتیک از محلی که توسط اپراتور تعیین می شود جابجا نشده و تنظیم آن بهم نخورد

پس از آنکه سنسور جک پنوماتیک قلمی در زیر شیار بست سنسور قرار گرفت سنسور بر روی جک پنوماتیک نصب شده و آماده برای به کار گیری است

سنسور جک قلمی پنوماتیک در هر محدوده ای از کورس حرکتی جک قلمی پنوماتیک نصب شود ، تنها همان محدوده را پوشش داده و مگنت موجود بر روی پیستون را در آن قسمت شناسایی می کند

از سنسور جک قلمی پنوماتیک CS1-S معمولا به شکل نورمال اوپن (NO) استفاده می شود ، اما مدل نورمال کلوز (NC) از این سنسور جک قلمی پنوماتیک نیز در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد

بر روی بدنه سنسور جک قلمی پنوماتیک نیز یک LED قرار داده شده است تا در زمانی که سنسور تحت تاثیر قرار گرفت روشن شده و به شکل فیزیکی اپراتور را مطلع کند

می توان از مدل های مختلف سنسور جک پنوماتیک به جای یکدیگر نیز استفاده کرد ، مثلا از سنسور جک چهارمیل پنوماتیک برای سیلندر های قلمی استفاده کنیم ، اما باید توجه داشت که هر سنسور بر اساس ساختار فنی سیلندر خاص خودش تولید می شود و برای عملکرد بهتر سنسور ، باید به این مورد نیز توجه داشته باشیم

مدل های مختلف از سنسور جک پنوماتیک در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد

اگر تجربه ، سوال و یا نظری در رابطه با هر یک از مدل های سنسور جک قلمی پنوماتیک دارید ، لطفا با ما به اشتراک بگذارید

مشخصات

جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	پلاستیک
کشور سازنده این کشور سازنده ی اصلی این محصول می باشد	چین
کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است	CS1-S
