رگلاتور پنوماتیک ewo اصلی 40 بار
- ساخت شرکت ewo آلمان
- فشار قابل تحمل تا 40 بار
- تنوع سایز
- دقت عملکرد بالا در تنظیم فشار
- مناسب برای تمام سیستم های پنوماتیک
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
17.000.000 تومان
فهرست مطالب
معرفی
رگلاتور پنوماتیک ewo اصلی 40 بار
رگلاتورها به عنوان یکی از اجزای اساسی و غیر قابل جایگزینی برای سیستم های کنترلی در صنایع مختلف، نقشی حیاتی در تنظیم و کنترل فشار سیالات ایفا می کنند.
کنترل دقیق فشار در سیستم های پنوماتیک و هیدرولیک نه تنها به بهبود عملکرد دستگاه ها کمک می کند، بلکه از خطرات ناشی از فشارهای غیر قابل کنترل نیز جلوگیری می نماید.
این تجهیزات با کاهش فشار ورودی و پایدار نگه داشتن آن در خروجی، موجب افزایش بازدهی و کاهش خرابی تجهیزات مختلف می شوند.
رگلاتور پنوماتیک ewo اصلی 40 بار، نمونه ای برجسته از این تجهیزات است که به دلیل طراحی مهندسی شده و کیفیت بالای ساخت، در بسیاری از سیستم های پنوماتیک و صنایع جایگاه ویژه ای پیدا کرده است.
این رگلاتور پنوماتیک به گونه ای طراحی شده که نیازهای سیستم های مختلف پنوماتیک با فشار بالا را به خوبی برآورده سازد و در عین حال با ساختاری ساده و کارآمد، استفاده و نگهداری آسانی داشته باشد.
در ادامه، به معرفی ویژگی ها و کاربردهای این محصول خواهیم پرداخت.
معرفی رگلاتور پنوماتیک ewo اصلی 40 بار
رگلاتور پنوماتیک ewo اصلی 40 بار یکی از محصولات کارآمد و بادوام در حوزه تجهیزات پنوماتیک صنعتی است که به طور خاص برای تنظیم فشار هوای فشرده طراحی شده است.
این رگلاتور با کاهش فشار هوای ورودی از کمپرسور هوا و تثبیت آن در خروجی، امکان عملکرد ایمن و پایدار سیستم های مختلف را فراهم می کند.
ساختار این رگلاتور از آلیاژهای مقاوم در برابر خوردگی ساخته شده که طول عمر بالای آن را تضمین می کند.
پیچ تنظیم تعبیه شده در بخش فوقانی این دستگاه به کاربران اجازه می دهد تا به سادگی فشار خروجی را متناسب با نیاز سیستم تنظیم کنند. این ویژگی به‌ویژه در کاربردهایی که نیاز به دقت بالا دارند، بسیار مفید است.
رگلاتور پنوماتیک EWO اصلی 40 بار با طراحی بهینه و مهندسی شده، نصب آسانی دارد و برای سیستم های هوای فشرده، خطوط تولید، و تجهیزات مرتبط با صنایع خودروسازی، لاستیک سازی و پتروشیمی مناسب است.
تحمل فشار کاری بالا، عملکرد پایدار، و کیفیت ساخت برتر از مزایایی است که این محصول را در میان رقیبان خود متمایز می کند.
برند ewo با سابقه درخشان خود، تضمینی برای کیفیت و اصالت این رگلاتور به شمار می آید.
ویژگی های رگلاتور پنوماتیک ewo اصلی 40 بار
رگلاتور پنوماتیک ewo اصلی 40 بار با مجموعه ای از ویژگی های کار آمد و منحصر به فرد، انتخابی ایده آل برای کاربردهای صنعتی مختلف به شمار می‌رود که برخی از ویژگی های اصلی این محصول عبارتند از :
1 - تحمل فشار بالا : این رگلاتور توانایی کارکرد در فشار هوای تا 40 بار را دارد که آن را برای استفاده در سیستم های صنعتی با فشار بالا مناسب می سازد.
2 - ساختار مقاوم و با دوام : بدنه این رگلاتور از آلیاژ های مقاوم در برابر خوردگی و زنگ زدگی ساخته شده است که عملکرد بلند مدت و بدون مشکل آن را تضمین می کند.
3 - طراحی ارگونومیک : پیچ تنظیم آچار خور این رگلاتور به کاربران اجازه می دهد تا به راحتی و بدون نیاز به ابزار خاص، فشار خروجی را به راحتی تنظیم و کنترل کنند.
4 - دقت بالا : رگلاتور پنوماتیک اوو قادر است فشار خروجی را با دقت بالا تنظیم و ثابت نگه دارد، که برای سیستم هایی که نیاز به کنترل دقیق فشار دارند، گزینه ای ایده آل است.
5 - نصب آسان : طراحی فشرده و ساده این رگلاتور به نصابان کمک می کند تا آن را به راحتی نصب کنند و در صورت نیاز به سرویس، دسترسی به قطعات داخلی ساده باشد.
6 - سازگاری بالا با اکثر سیستم های پنوماتیک : این رگلاتور با استاندارد های مختلفی طراحی شده و می تواند در سیستم های متنوع پنوماتیکی به کار رود.
7 - تضمین کیفیت : برند ewo شرکتی آلمانی است که با سابقه ای درخشان در تولید تجهیزات پنوماتیک، کیفیت و عملکرد این محصول را تضمین می کند.
این ویژگی‌ها رگلاتور پنوماتیک ewo اصلی 40 بار را به انتخابی مطمئن و کارآمد برای صنایع مختلف تبدیل کرده است.
مشخصات فنی رگلاتور پنوماتیک ewo 40 بار
جنس بدنه : آلیاژ برنج
حد اکثر فشار قابل تحمل ورودی: 0 تا 40 بار
محدوده فشار خروجی : قابل تنظیم در بازه های 05 تا 3، 6، 10، 16 و 25 بار
دمای کاری : از 10- تا 90+ درجه سانتی گراد
نوع عملکرد : دستی - دیافراگمی
سایز : 1/4 - تا 1 اینچ
به طور مثال در سایز 3/4 اینچ همان رگلاتور 1 اینچ را داریم با این تفاوت که دو تبدیل اتصال 1 اینچ به 3/4 اینچ در بسته این محصول به شکل فابریکی قرار داده شده است

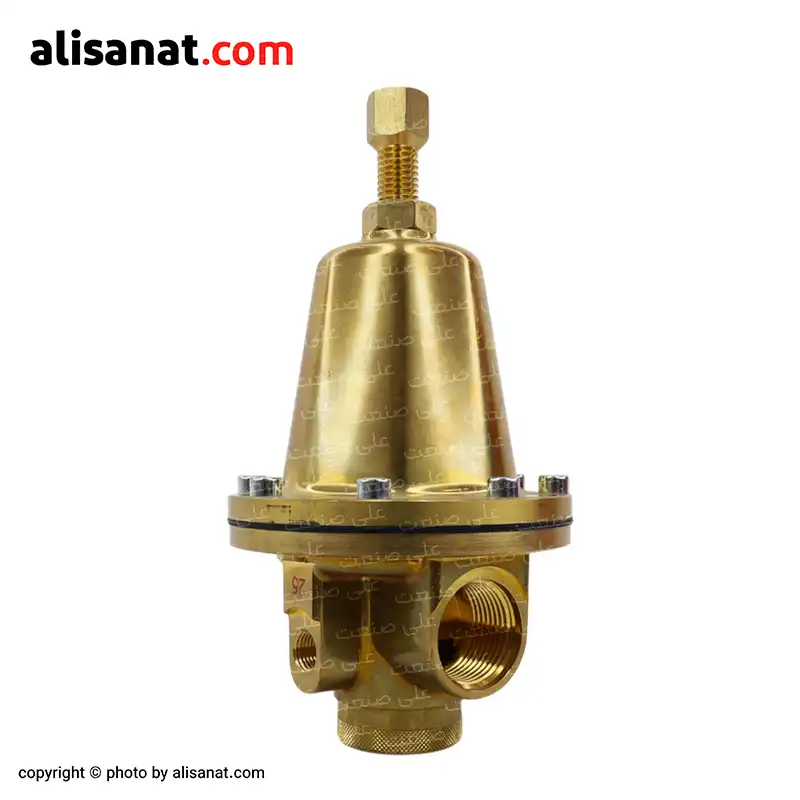

ساختار رگلاتور پنوماتیک ewo 40 بار
رگلاتور پنوماتیک ewo اصلی 40 بار با طراحی دقیق و استفاده از مواد باکیفیت، از چندین بخش کلیدی تشکیل شده است که هر کدام نقش کلیدی در عملکرد درست این دستگاه دارند و در ادامه به بررسی اجزای اصلی این رگلاتور می پردازیم :
1 - بدنه : بدنه این رگلاتور پنوماتیک 40 بار از آلیاژ برنج ساخته شده که مقاومت بالایی در برابر خوردگی و فشار دارد.
بدنه در شرایط محیطی سخت از اجزای داخلی به خوبی محافظت می کند.
همچنین ، طراحی فشرده و مهندسی شده بدنه، نصب آسان و هماهنگی با انواع سیستم های پنوماتیک را امکان پذیر می سازد.
2 - پیچ تنظیم : پیچ تنظیم در بالای رگلاتور قرار گرفته و به کاربران امکان می‌دهد تا فشار خروجی را به دقت تنظیم کنند.
این پیچ به صورت شش ظلعی طراحی شده، که استفاده از آن آسان باشد، حتی بدون نیاز به ابزار خاص.
3 - دیافراگم : دیافراگم داخلی از مواد انعطاف‌پذیر و مقاومی مانند ( NBR ) ساخته شده است که وظیفه تنظیم فشار و جلوگیری از نشت سیال را بر عهده دارد.
عملکرد دقیق و حساسیت بالای دیافراگم، کارایی رگلاتور را تضمین می کند.
4 - فنر داخلی : فنر داخلی برای حفظ تعادل و کنترل فشار در سیستم به کار می رود.
این فنر از فولاد مقاوم ساخته شده و قابلیت تحمل فشارهای بالا را دارد.
5 - پورت ها : این رگلاتور دارای 5 پورت استاندارد می باشد که هر کدام برای مصرف خاصی طراحی شده است.
( 2 پورت P1 و P2 برای نصب اتصالات پنوماتیک به قسمت ورود و خروج سیال از رگلاتور می باشد )
( دو پورت دیگر در طرفین بدنه قرار دارد که محل اتصال گیج فشار است و با توجه به محل نصب می توانیم از هرکدام از آن ها برای این منظور استفاده نماییم )
یک پورت دیگر در قسمت میانی بدنه وجود دارد که برای تخلیه فشار اضافی در هنگام تنظیم فشار در نظر گرفته شده است )
طراحی این پورت ها به گونه ای است که نصب اتصالات و گیج فشار به آن ها سریع و بدون نشتی انجام می شود.
6 - دیسک : قطعه ای درون رگلاتور پنوماتیک ewo اصلی 40 بار به نام دیسک وجود دارد که مشخص می کند چه میزان هوا از درون رگلاتور عبور کند
این بخش با دقت بسیار بالایی تولید شده تا عملکرد روان و بدون خطای عملکرد رگلاتور را تضمین کند.
7 - سوپاپ : سوپاپ کنترل نقش کلیدی در کاهش فشار ورودی به سطح مطلوب را ایفا می کند.
این سوپاپ از مواد مقاومی ساخته شده که عملکردی پایدار و مطمئن را برای رگلاتور پنوماتیگ 40 بار به همراه دارد
8 - گیج فشار : رگلاتور پنوماتیک 40 بار EWO دارای یک گیج فشار است که وظیفه نمایش فشار خروجی از رگلاتور را بر عهده دارد.
ساختار منحصر به فرد این رگلاتور به همراه کیفیت بالای اجزای سازنده، عملکرد دقیق و طول عمر بالای این تجهیز را تضمین می کند.
این ساختار مهندسی شده، رگلاتور پنوماتیک ewo اصلی 40 بار را به یکی از تجهیزات قابل اعتماد و کاربردی در صنایع مختلف تبدیل کرده است.
نحوه عملکرد رگلاتور پنوماتیک ewo اصلی 40 بار
وقتی فشار هوای ورودی خیلی بالاست (مثلاً بیشتر از 40 بار)، این رگلاتور کار می کند تا فشار را به میزان تنظیم شده برای سیستم های پنوماتیک کاهش دهد.
حالا با هم بررسی می کنیم که چطور این رگلاتور عمل می کند :
1 - ورود هوای فشرده : ابتدا هوای فشرده از کمپرسور یا مخزن وارد رگلاتور می شود که این هوا معمولاً فشار زیادی دارد، مثلا ۶۰ بار یا بیشتر.
رگلاتور این فشار بالا را دریافت می کند و قرار است آن را کاهش دهد.
2 - پیچ تنظیم فشار : وقتی پیچ تنظیم را میچرخانیم، به طور مستقیم روی فشار سیال، درون رگلاتور تاثیر می گذاریم.
این پیچ به طور دقیق فشار هوای خروجی را کنترل می کند و آن را به مقدار دلخواه مورد نیاز سیستم می رساند.
3 - عملکرد دیافراگم : همان طور که در قسمت ساختار گفته شد، در داخل رگلاتور، یک دیافراگم وجود دارد که به فشار ورودی واکنش نشان می دهد.
این دیافراگم مانند یک دیسک نرم عمل می کند که با تغییر فشار، حرکت می کند.
دیافراگم به یک فنر متصل است که وظیفه آن تنظیم میزان باز و بسته شدن مسیر جریان هوا است.
وقتی فشار ورودی در حد تنظیم شده یا کمتر باشد، دیافراگم در جای خود ثابت می ماند و فشار سیال تا حد تعین شده بالا می رود.
زمانی که فشار به بیش از حد تنظیم شده برسد، دیافراگم تغییر موقعیت داده و اجازه عبور هوای اضافه را صادر می کند
4 - سوپاپ تنظیم فشار : زمانی که فشار ورودی از حد مشخصی که توسط پیچ تنظیم تعیین شده، بیشتر می شود، سوپاپ به طور خودکار باز می شود.
وقتی سوپاپ باز می شود،باعث تغییر موقعیت دیافراگم شده و هوا از طریق پورت تخلیه، از سیستم خارج می شود تا فشار بیشتر از حد مجاز نشود.
این اقدام به نوعی مانند یک سیستم ایمنی عمل می کند و از آسیب به تجهیزات مختلف سیستم پنوماتیک مانند : شیر برقی های پنوماتیک ، جک های پنوماتیک و... جلوگیری می کند.
5 - ثبات فشار در سیستم : رگلاتور پنوماتیک ewo اصلی 40 بار، همیشه تلاش می کند که فشار خروجی را ثابت نگه دارد که این امر با همکاری دیافراگم، فنر و سوپاپ تنظیم فشار انجام می شود.
حتی اگر فشار ورودی تغییر کند، این اجزا به طور خودکار واکنش نشان می دهند تا فشار خروجی را ثابت و در مقدار تنظیم شده حفظ کنند.
این فرایند باعث می شود که سیستم پنوماتیک به درستی و بدون هیچ مشکلی کار کند، چون فشار همواره ثابت و دقیق است.
خلاصه نحوه عملکرد
رگلاتور پنوماتیک ewo به طور مداوم فشار ورودی را اندازه گیری می کند و به کمک پیچ تنظیم، دیافراگم، فنر و سوپاپ تنظیم فشار، فشار خروجی را به مقدار دلخواه تنظیم می کند.
مهم‌ترین نکته این است که رگلاتور همیشه فشار را ثابت نگه می دارد و از نوسانات فشار جلوگیری می کند.
شما صنعتگران محترم می توانید برای تهیه این رگلاتور پنوماتیک 40 بار یا انواع تجهیزات پنوماتیک با شرکت علی صنعت در ارتباط باشید.
مشخصات
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
اوو (ewo) |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
آلمان |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
برنجی |
| بیشترین فشار کاری این مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد) |
40 بار |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
