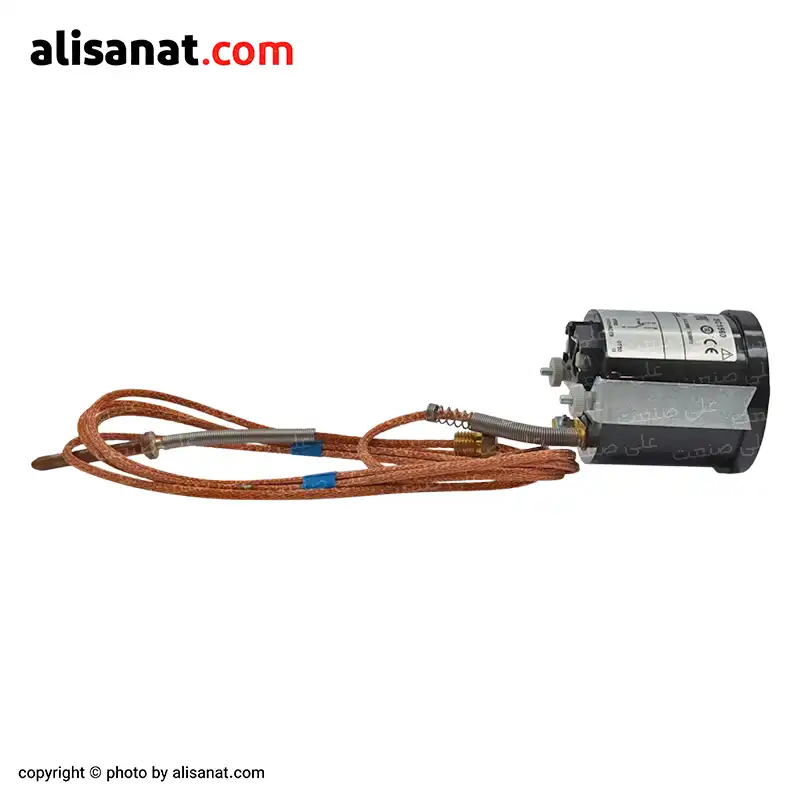

ترمومتر ترموستات ویکا
- ساخت شرکت ویکا ( WIKA ) آلمان
- عملکرد کاملاً مکانیکی بدون نیاز به برق برای اندازه گیری دما
- خروجی کنتاکت خشک (NO/NC) مناسب فرمان مستقیم به رله، فن یا PLC
- سنسور حرارتی دقیق با کابل فلزی مقاوم تا دمای 400 درجه سانتیگراد
- کیفیت ساخت و طول عمر بالا
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
4.700.000 تومان
فهرست مطالب
معرفی

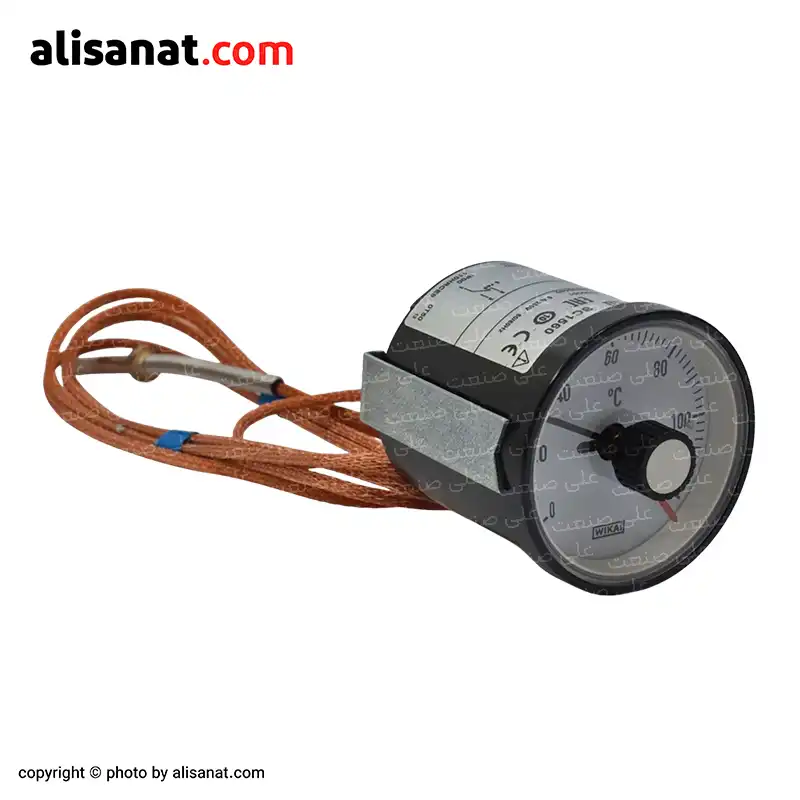

ترمومتر ترموستات ویکا
در بسیاری از فرایندهای صنعتی و تأسیساتی، تنها دانستن دمای محیط یا سیال کافی نیست، بلکه باید بتوان در زمان مناسب، اقدامی دقیق انجام داد (مثلاً خاموش کردن یک هیتر یا روشن کردن یک فن ).
اینجاست که ابزارهای ترکیبی مثل ترمومتر ترموستات ها وارد عمل می شوند.
ترمومتر ترموستات ویکا مدل SC1560 ، یکی از محصولات کاربردی و قابل اعتماد در این زمینه است که با ترکیب نمایش دما و صدور فرمان کنترلی، نقش مهمی در ایمنی و بهره وری سیستم ایفا می کند.
در ادامه، به صورت دقیق بررسی می کنیم که این دستگاه چیست، چگونه کار می کند و چه مزایایی برای کاربردهای صنعتی دارد.
معرفی ترمومترترموستات ویکا
ترمومتر ترموستات مدل SC1560 یکی از محصولات ترکیبی برند آلمانی WIKA است که هم زمان دو عملکرد کلیدی را در یک دستگاه جمع کرده است:
نمایش دقیق دمای محیط یا سیال (ترمومتر)
صدور فرمان قطع یا وصل در یک دمای مشخص (ترموستات)
در ساختار این دستگاه، یک سنسور فلزی (bulb) در انتهای یک کابل انعطاف پذیر قرار دارد که در محل اندازه گیری نصب می شود.
این سنسور دمای محیط را حس کرده و از طریق سازوکار capillary و مکانیزم انبساطی، آن را به بدنه اصلی دستگاه منتقل می کند.
در داخل بدنه، همزمان با نمایش دما بر روی صفحه مدرج، یک میکروسوئیچ مکانیکی نیز قرار دارد که با رسیدن دما به مقدار تنظیم شده، فعال شده و فرمان الکتریکی لازم را به مدارهای کنترلی می فرستد.
این مدل ترمومتر ترموستات به دلیل عملکرد مکانیکی و مستقل از برق، طراحی فشرده و قابلیت تنظیم آسان نقطه عملکرد، یکی از گزینه های قابل اعتماد برای کاربردهای صنعتی، تأسیساتی و تابلوهای کنترلی به شمار می رود.
مشخصات فنی ترمومتر ترموستات ویکا
|
مشخصه |
مقدار / توضیح |
|---|---|
|
سری محصول - مدل |
sb1560 |
|
نوع عملکرد |
مکانیکی (سیستم capillary با مایع انبساطی و لوله Bourdon) |
|
محدوده اندازه گیری دما |
60، 100، 120، 160، 200، 250، 300 درجه سانتیگراد در مدل های مختلف |
|
قطر صفحه مدرج |
60 میلی متر (مدل SB1560)، مدل 72×72 میلی متر نیز موجود است |
|
کلاس دقت نمایش |
کلاس 2 بر اساس DIN EN 13190 |
|
نوع سوییچ داخلی |
یک میکروسوئیچ SPDT (دارای کنتاکت باز – بسته) |
|
ظرفیت کنتاکت |
5 آمپر – 250 ولت AC |
|
نوع اتصال الکتریکی |
سه عدد فیش تیغه ای تخت (0.8 × 6.3 میلی متر) |
|
طول capillary |
1 - 2 -5 متر |
|
محل خروج کابل ( کپیلاری ) |
از قسمت پایین و پشت بدنه |
|
جنس بدنه دستگاه |
پلاستیک مقاوم صنعتی با صفحه آلومینیومی |
|
درجه حفاظت بدنه |
IP53 (در برابر گرد و غبار و رطوبت معمولی) |
|
دمای مجاز محیط نصب |
بین 40- تا 60+ درجه سانتی گراد |
|
نحوه نصب |
نصب پنلی (روی تابلو یا محفظه با براکت فلزی) |
|
نوع کابل |
با روکش بافته مسی |
|
ابعاد سنسور |
قطر: 8 میلی متر – طول: 100 یا 140 یا 200 میلی متر (متناسب با مدل و رنج دما) |
|
قطر سوراخ نصب پنلی |
60 یا 80 میلی متر (با بست نگهدارنده از پشت) |
نکات فنی قابل توجه:
کلاس دقت 2 به این معناست که خطای نمایش حداکثر 2٪ از کل بازه دما خواهد بود.
خروجی این ترمومتر ترموستات از نوع مکانیکی (میکروسوئیچ) است، نه دیجیتال.
فیش تیغه ای 6.3 میلی متر نیاز به ترمینال مادگی یا سوکت فشاری دارد.
IP53 مناسب نصب در محیط های خشک صنعتی است، ولی در برابر باران یا شست و شوی مستقیم مقاوم نیست.

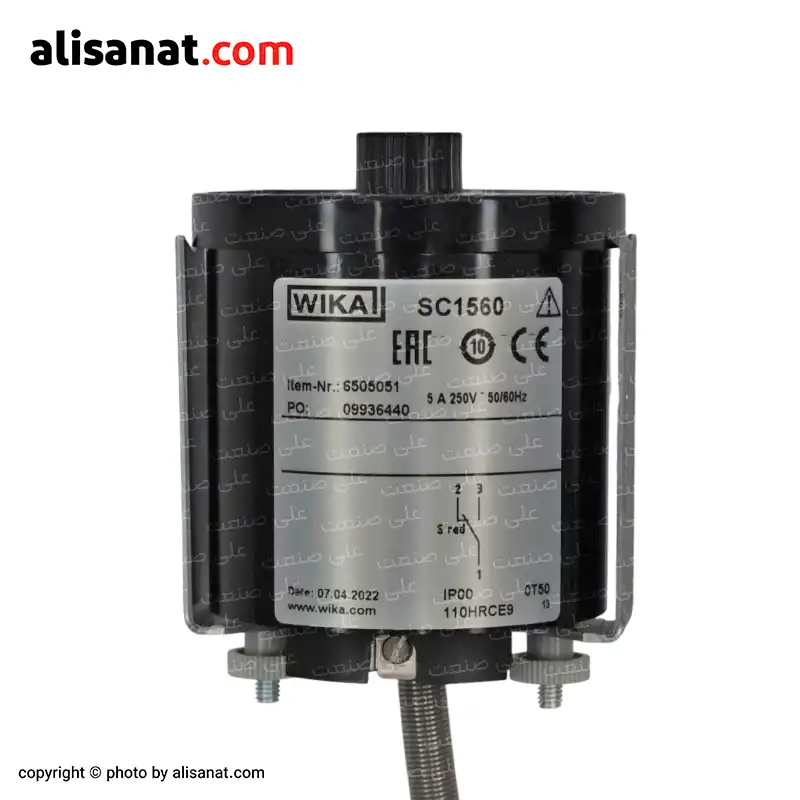

ساختار ترمومتر ترموستات
ترمومتر ترموستات SC1560 از چند بخش مکانیکی و عملکردی تشکیل شده که به صورت هماهنگ با یکدیگر عمل می کنند تا دما را اندازه گیری کرده و در صورت نیاز، فرمان کنترلی صادر کنند.
این ساختار به گونه ای طراحی شده که هم نصب آسانی داشته باشد و هم در شرایط صنعتی به خوبی عمل کند.

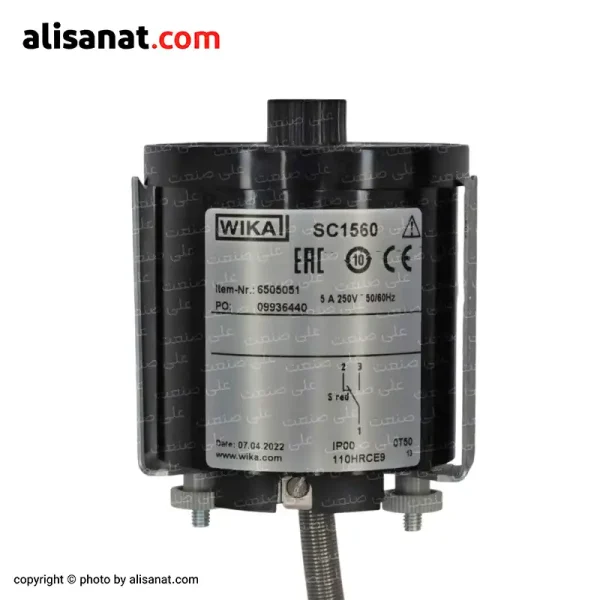

1- بدنه اصلی
تمام اجزای مکانیکی، ترموستات و نمایشگر داخل یک بدنه فشرده قرار دارند که قابل نصب بر روی تابلو یا محفظه صنعتی است.

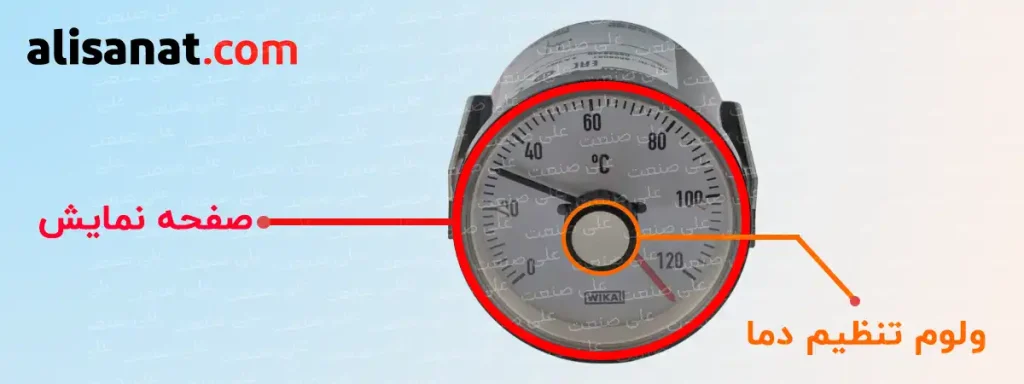

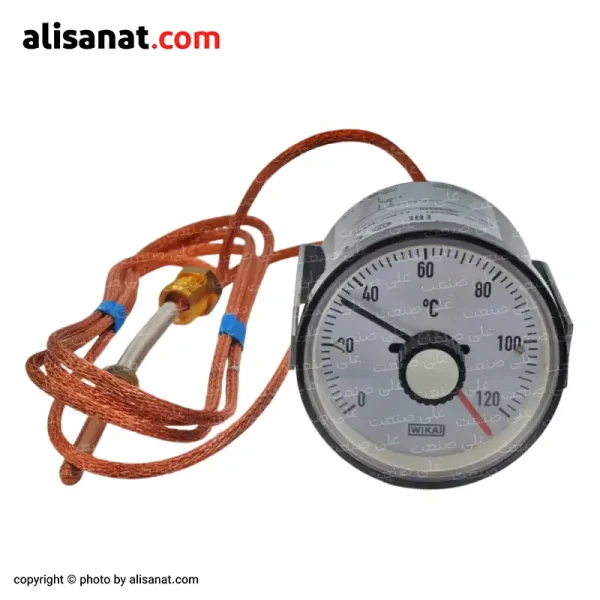

2- صفحه نمایش عقربه ای
روی بدنه ترمومتر ترموستات یک صفحه مدرج دایره ای قرار دارد که دمای لحظه ای اندازه گیری شده را به صورت مکانیکی نمایش می دهد.
عقربه به واسطه تغییر وضعیت سنسور دما حرکت می کند.
3- پیچ تنظیم نقطه عملکرد
در مرکز صفحه نمایش، یک پیچ تنظیم وجود دارد که به کاربر اجازه می دهد دمای آستانه (set point) را تعیین کند و در این نقطه، کنتاکت ترموستات فعال می شود.

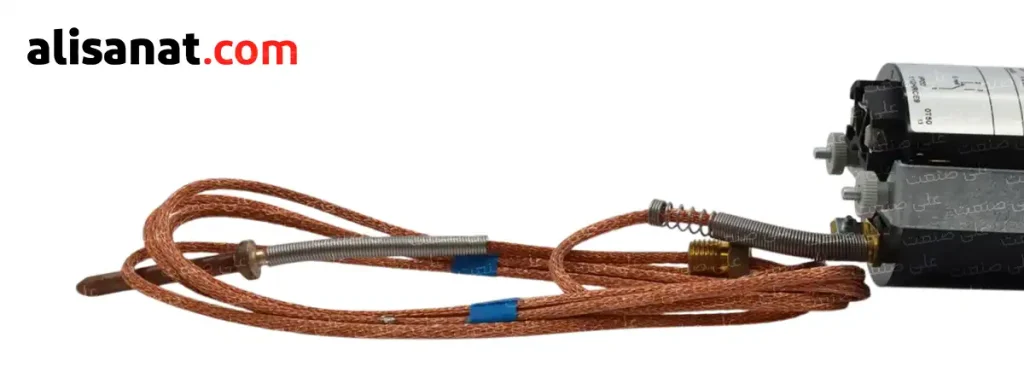

4- کابل انتقال حرارت
از بدنه دستگاه یک کابل انعطاف پذیر خارج شده که در انتهای آن سنسور دما قرار دارد.
درون این کابل لوله کپیلاری نازکی قرار دارد که با روکشی مسی پوشیده شده است.
این کابل، تغییرات دمای محیط را از محل سنجش به مکانیزم داخلی منتقل می کند.

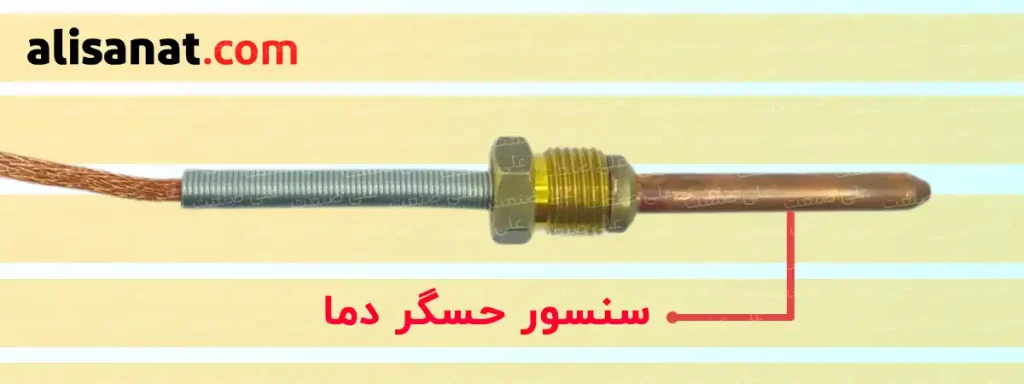

5- سنسور حرارتی
در انتهای کابل، یک حسگر فلزی قرار دارد که در تماس مستقیم با سیال یا محیط قرار می گیرد و تغییرات دما را حس می کند.
6- مکانیزم داخلی تبدیل حرارت به حرکت
تغییرات دما از طریق کابل به مکانیزم داخلی منتقل می شود.
این مکانیزم از طریق انبساط مستقیم و از طریق فشار ایجاد شده در کپیلاری، باعث حرکت عقربه و فعال سازی کنتاکت مکانیکی می شود.
7- کنتاکت فرمان (سوئیچ داخلی)
در داخل دستگاه یک میکروسوئیچ قرار دارد که با رسیدن دما به مقدار تنظیم شده، تغییر وضعیت می دهد (مثلاً یک فن را روشن یا یک آلارم را قطع می کند).

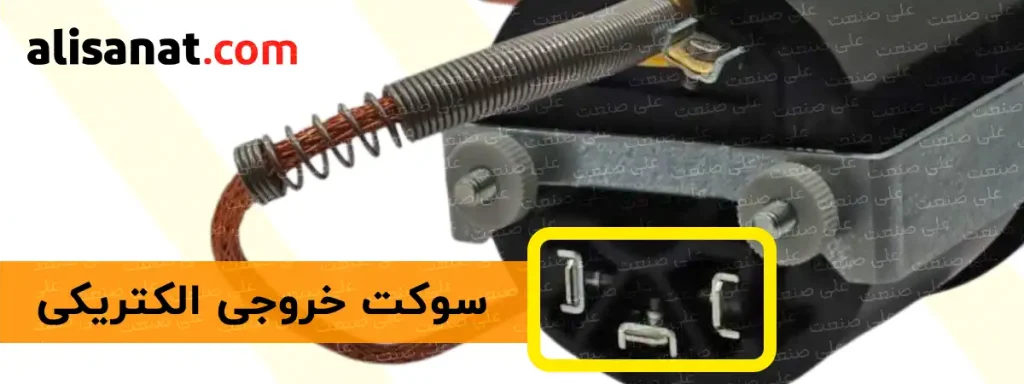

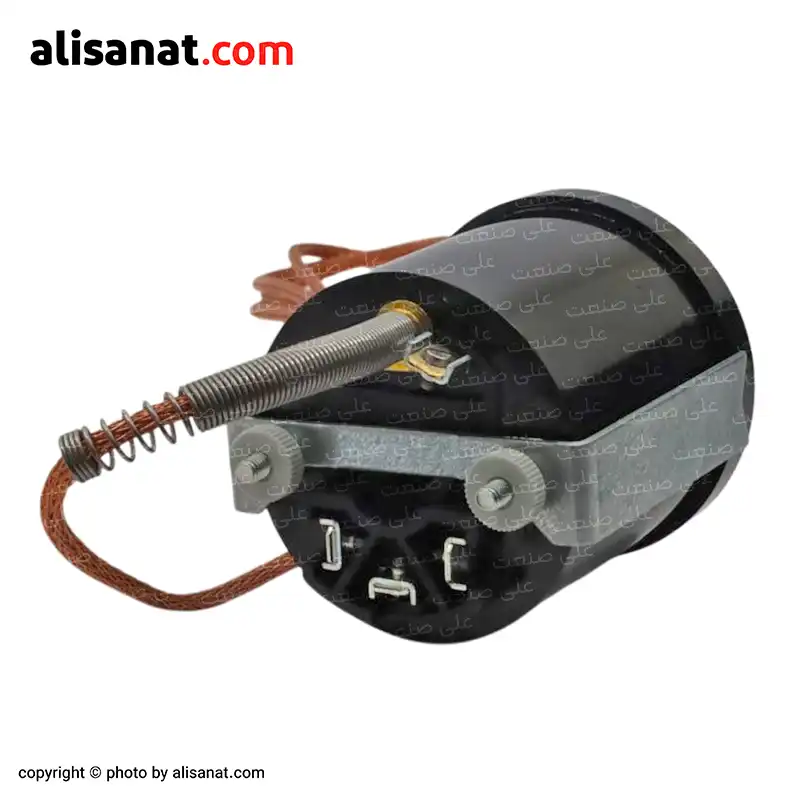

8- ترمینال خروجی الکتریکی
در پشت بدنه، سه عدد پین تخت برای خروجی الکتریکی قرار دارند که امکان انتقال فرمان به مدارهای خارجی را فراهم می کنند.
نحوه عملکرد ترمومتر ترموستات
ترمومتر ترموستات SC1560 دما را کاملاً مکانیکی اندازه گیری و در نقطهٔ از پیش تنظیم شده فرمان قطع یا وصل صادر می کند.
فرایند کار به چهار بخش پیاپی تقسیم می شود:
1. حس دما در محل فرایند
سنسور فلزی (Bulb) که در انتهای کابل نصب می شود، مستقیم در تماس با سیال یا محیط قرار می گیرد و گرما را جذب می کند.
2. انتقال تغییر دما به بدنه
درون کابل، مدار بسته ای از سیال انبساطی وجود دارد.
افزایش یا کاهش دما حجم سیال را تغییر می دهد و فشار را در طول کابل تا بدنه اصلی منتقل می کند، بدون نیاز به برق یا سیگنال الکترونیکی.
3. تبدیل فشار به حرکت عقربه
فشار وارد شده، لولهٔ بور‌دُن داخل ترموستات ویکا را خم می کند.
انحراف این لوله به محور عقربه منتقل می شود و روی صفحه مدرج مقدار لحظه ای دما را نشان می دهد.
4. صدور فرمان کنترلی
روی همان محور، یک دیسک بادامکی قرار دارد که وقتی عقربه به نقطهٔ تنظیم شده (Set-Point) برسد:
بادامک، میکروسوئیچ SPDT داخلی را جا به جا می کند.
یکی از پایانه های NO/NC تغییر وضعیت می دهد و مداری بیرونی (فن، پمپ، آژیر، رله، PLC و …) را روشن یا خاموش می کند.
ویژگی های کنترلی
نقطهٔ عملکرد با پیچ مرکزی صفحه تنظیم می شود.
بازگشت کنتاکت پس از افت دما، با هیسترزیس ثابت کارخانه ای انجام می گیرد.
کل سامانهٔ حس و نمایش دما مستقل از منبع تغذیه است، تنها مصرف کنندهٔ خارجی به پین های خروجی متصل می شود.
به‌این‌ترتیب، ترموستات ویکا در یک چرخهٔ پیوسته (حس، انتقال، نمایش، فرمان ) ، دمای فرایند را پایش و ایمنی یا بهره وری سیستم را تضمین می کند.
نکته فنی:هیسترزیس چیست؟
هیسترزیس به فاصله ی بین نقطه وصل و نقطه قطع در یک سیستم کنترلی گفته می شود.
به زبان ساده:
ترموستات وقتی دما بالا می‌رود، در یک نقطه خاص فرمان وصل می دهد (مثلاً فن روشن می شود)، اما وقتی دما پایین می آید، در نقطه ای کمی پایین تر فرمان قطع می دهد (فن خاموش می شود).
این فاصله بین وصل و قطع را هیسترزیس می نامیم.
مثال کاربردی برای ترمومتر ترموستات SC1560:
فرض کن دمای عملکرد (set point) دستگاه روی 100درجه سانتیگراد تنظیم شده.
وقتی دما به 100 برسد، ترموستات وصل می کند.
اما ترموستات تا وقتی دما دوباره مثلاً به 97 درجه نرسد، قطع نمی کند.
این اختلاف 3 درجه ای = هیسترزیس
مزایا و معایب ترمومتر ترموستات
مزایا:
1- کاملاً مکانیکی و مستقل از برق: بدون نیاز به تغذیه الکتریکی، مناسب برای محیط هایی با محدودیت های ایمنی یا برق.
2- ترکیب اندازه گیری و کنترل در یک دستگاه: هم زمان امکان مشاهده دمای لحظه ای و صدور فرمان در دمای مشخص را فراهم می کند.
3- قابلیت نصب در فاصله دور از نقطه اندازه گیری: با استفاده از capillary تا طول 5 متر، می توان سنسور را از واحد نمایش و کنترل جدا کرد.
4- قابلیت تنظیم دمای عملکرد (Set Point): به راحتی می توان نقطه عملکرد ترموستات را از طریق پیچ مرکزی تنظیم کرد.
5- قابل استفاده در شرایط سخت صنعتی: ساختار مقاوم، طول عمر بالا، عدم حساسیت به نوسانات برق و قابل استفاده در محیط هایی با ارتعاش کم، گرد و غبار یا رطوبت.
6- تنوع بازه های دمایی و ابعادی
قابل سفارش در رنج های دمایی مختلف از 0 تا 300 درجه و در سایزهای متنوع صفحه مدرج.
7- ساخت برند معتبر آلمانی (WIKA): تضمین کیفیت، دقت و دوام با استانداردهای بین المللی.
معایب:
1- نداشتن خروجی الکترونیکی یا دیجیتال: برای پروژه هایی که نیاز به اتصال به PLC یا سیستم های مانیتورینگ دیجیتال دارند، مناسب نیست.
2- درجه حفاظت پایین (IP00): نیاز به نصب در محفظه محافظ یا تابلو دارد تا در برابر گرد و غبار، آب یا ضربه محافظت شود.
3- حساس به خم شدگی بیش از حد capillary: در هنگام نصب، باید از خم شدن شدید یا له شدن کابل capillary جلوگیری شود، زیرا ممکن است دقت دستگاه را تحت تأثیر قرار دهد.
کاربردهای ترمومتر ترموستات
ترمومتر ترموستات مدل SC1560 به دلیل ساختار کاملاً مکانیکی، قابلیت تنظیم آسان، عدم نیاز به تغذیه الکتریکی و مقاومت بالا در برابر دما، در طیف گسترده ای از صنایع و تجهیزات کاربرد دارد.
مهم ترین موارد استفاده عبارت اند از:
1- تابلوهای برق و کنترل صنعتی:
برای کنترل دما در داخل تابلوها، روشن و خاموش کردن فن تهویه، هشدار حرارتی و جلوگیری از آسیب به تجهیزات الکترونیکی.
2- دیگ بخار و مبدل های حرارتی:
کنترل ایمن دمای سیال در مخازن یا خطوط بخار با قابلیت نصب سنسور در فاصله دلخواه از بدنه.
3- ماشین آلات تولیدی:
مانیتورینگ دمای روغن یا بخش های مکانیکی حساس مانند گیربکس، یاتاقان و محفظه های بسته.
4- سیستم های تهویه مطبوع صنعتی:
فعال سازی یا غیر فعال سازی فن ها و هواسازها با رسیدن به دمای مشخص، بدون نیاز به سیستم دیجیتال.
5- تجهیزات آزمایشگاهی و گرمایشی:
کنترل دما در حمام های حرارتی، خشک کن ها یا کوره های سبک.
6- صنایع غذایی، شیمیایی و دارویی
پایش دمای فرایند در مخازن، خطوط انتقال یا کابین ها، با قابلیت نصب سنسور در محیط های مرطوب یا گرم.
سوالات متداول پیرامون ترمومتر ترموستات
1. آیا می توان این ترموستات را مستقیم به یک فن یا هیتر متصل کرد؟
بله، تا زمانی که توان مصرفی مصرف کننده کمتر از ۵ آمپر باشد (مثلاً فن های تابلو)، می توان مستقیم متصل کرد.
برای تجهیزات پرمصرف، باید از رله کمکی استفاده شود.
2. اگر کابل سنسور آسیب ببیند، امکان تعویض آن وجود دارد؟
خیر. کابل و سنسور بخشی از یک سیستم بسته اند و به صورت کارخانه ای پر شده اند.
در صورت آسیب، باید کل دستگاه تعویض شود.
3. بهترین محل نصب سنسور کجاست؟
سنسور باید در نقطه ای قرار گیرد که نماینده دمای واقعی سیستم باشد ، مثلاً وسط تابلو برق، یا در جریان مستقیم سیال، نه نزدیک منبع گرما یا سرما.
4. چرا دمای نشان داده شده با دما سنج دیجیتال فرق دارد؟
چون کلاس دقت این دستگاه ±2٪ است، در رنج 200 درجه ممکن است تا ±4 درجه اختلاف طبیعی باشد.
همچنین محل نصب سنسور هم در دقت نهایی تأثیر گذار است.
5. آیا می توان خروجی این ترموستات را به PLC یا کنترلر دیجیتال وصل کرد؟
بله. چون خروجی آن کنتاکت خشک (NO/NC) است، می تواند ورودی دیجیتال برای PLC یا ماژول کنترلی باشد ، بدون نیاز به مبدل خاص.
6. آیا می توان این دستگاه را به صورت افقی نصب کرد؟
بله، ولی برای دقت بیشتر توصیه می شود صفحه نمایش کاملاً عمودی و کابل سنسور بدون خم های تیز نصب شود تا انتقال فشار دقیق تر انجام گیرد.
7. این دستگاه در چه شرایطی ممکن است عملکرد اشتباه بدهد؟
اگر کابل سنسور خم شدگی زیاد یا له شدگی داشته باشد، یا محل نصب سنسور درست انتخاب نشده باشد (مثلاً نزدیک منبع حرارتی شدید یا در نقطه ای با گردش ناکافی هوا)، عملکرد دچار خطا می شود.
اگر به‌دنبال ترمومتر ترموستات ساده، مطمئن و صنعتی هستید، مدل SC1560 از برند معتبر WIKA می تواند گزینه ای ایده آل برای شما باشد.
همچنین برای دریافت مشاوره تخصصی یا ثبت سفارش این محصول یا محصولات دیگر، همین حالا با کارشناسان ما در علی صنعت تماس بگیرید.
لینک محصولات مشابه:
مشخصات
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
آلمان |
|---|---|
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
ویکا (WIKA) |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
SC1560 |
| شناسه محصول این مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد |
Expansion thermometer with microswitch, model SC15 |
