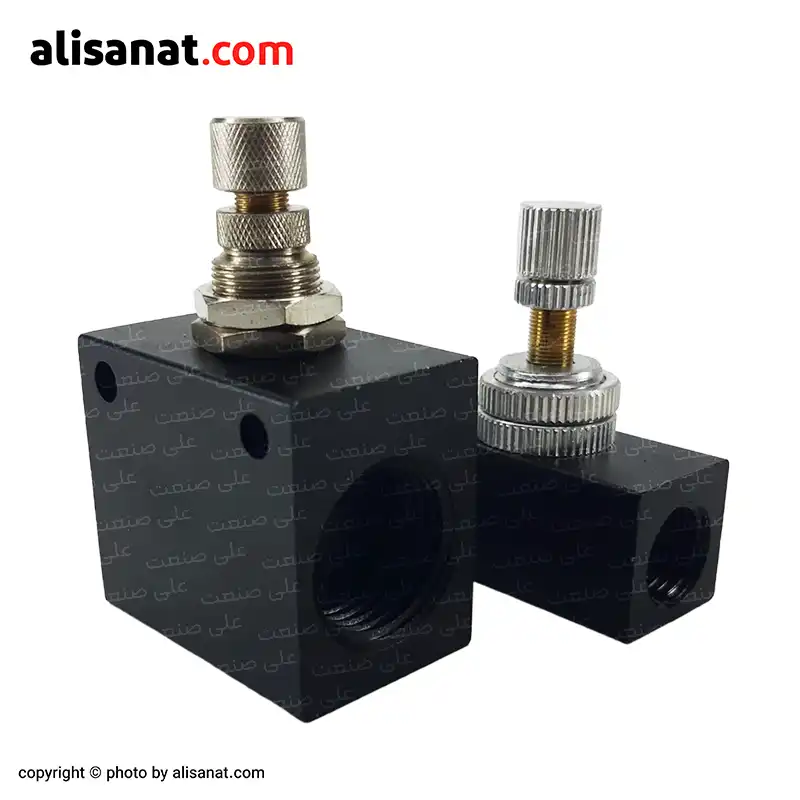

فلو کنترل پنوماتیک بین راهی

در ظاهر ممکن است شباهت هایی با یکدیگر داشته باشند اما تنظیم سرعت با تنظیم فشار کاملا متفاوت است

برای شما مثالی میزنم تا این موضوع برای همیشه حل شود

یک آکواریوم بزرگ را در نظر بگیرید که حجم زیادی آب در آن است

اگر در پایین این آکواریوم یک حفره ایجاد کنیم ، آب درون آکواریوم به سرعت به سمت بیرون خارج می شود

اما در هر لحظه که دست خودمون رو بر روی حفره بگذاریم ، میتونیم جلوی این آب خروجی را بگیریم

علتش اینه که آب سرعت دارد اما فشار ندارد

حالا اگر به آبی که قطره قطره از شیر آب یک خانه در حال چکیدن است دقت کنید می بینید که وقتی انگشت خود را برای قطع شدن قطرات آب بر روی دهانه ی شیر بگذاریم

موفق نمی شویم تا جلوی آن را بگیریم و در نهایت آب از کنار انگشتانمان به بیرون فرار می کند

با این که این آب اصلا سرعت زیادی ندارد ، اما فشار دارد

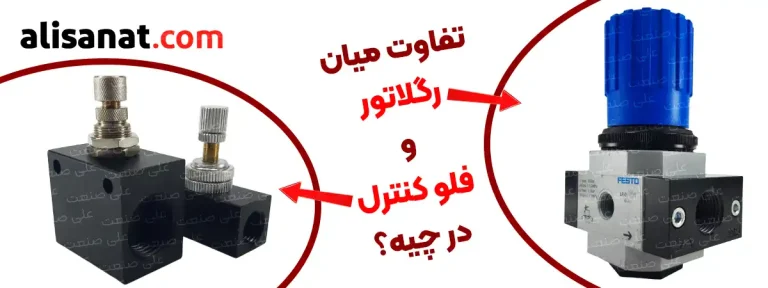

و الان بطور کامل متوجه شدید که یک رگلاتور پنوماتیک برای تنظیم فشار سیستم است و از یک فلو کنترل پنوماتیک بین راهی برای تنظیم سرعت هوای فشرده استفاده می شود

نحوه عملکرد فلو کنترل پنوماتیک بین راهی چگونه است؟

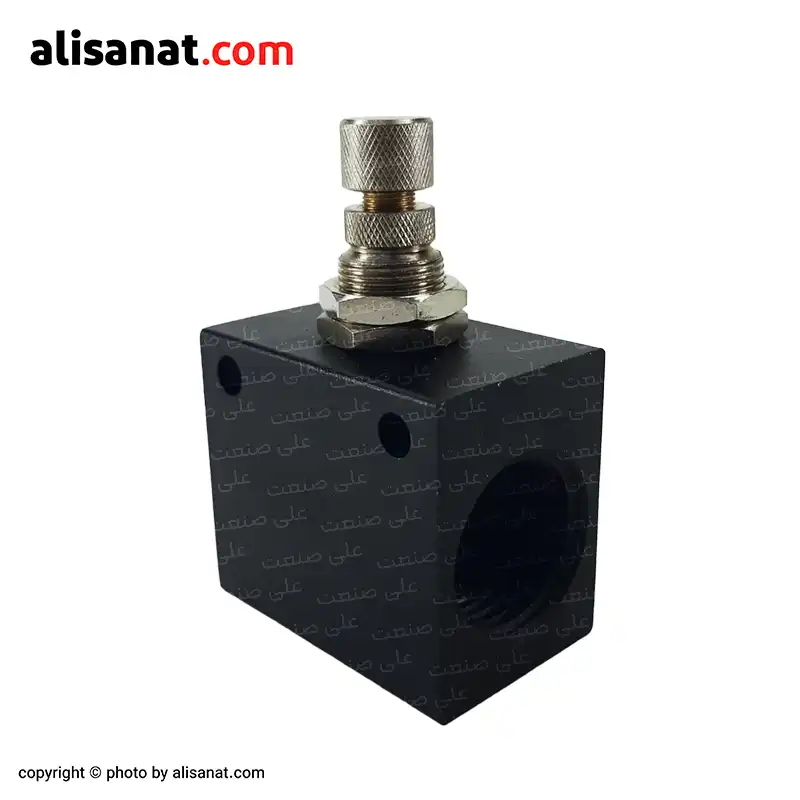

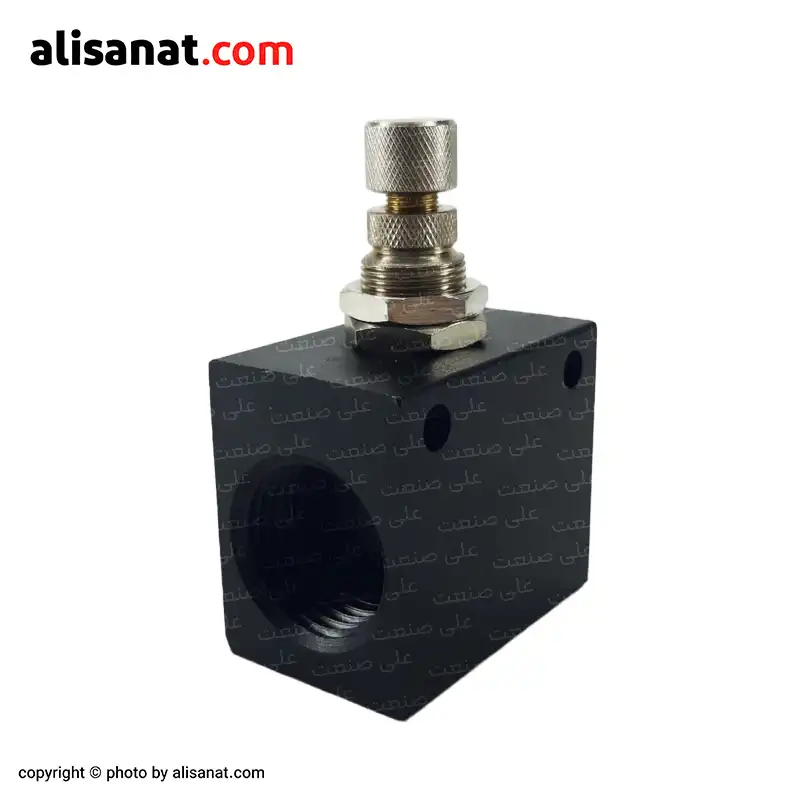

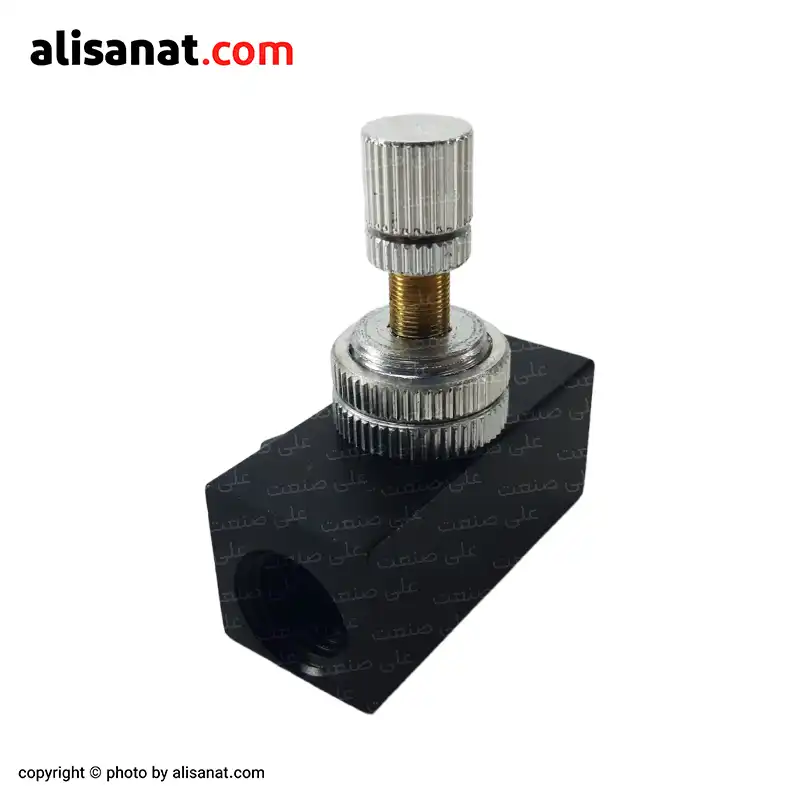

فلو کنترل پنوماتیک بین راهی دو پورت بر روی بدنه خودش دارد ، یک مسیر ورود و یک مسیر خروجی برای هوا

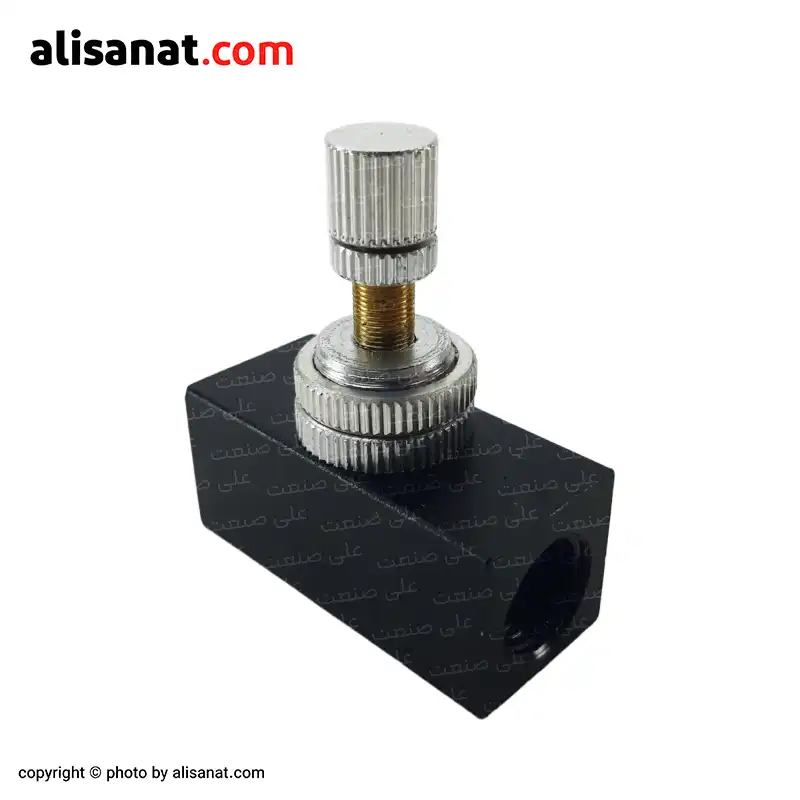

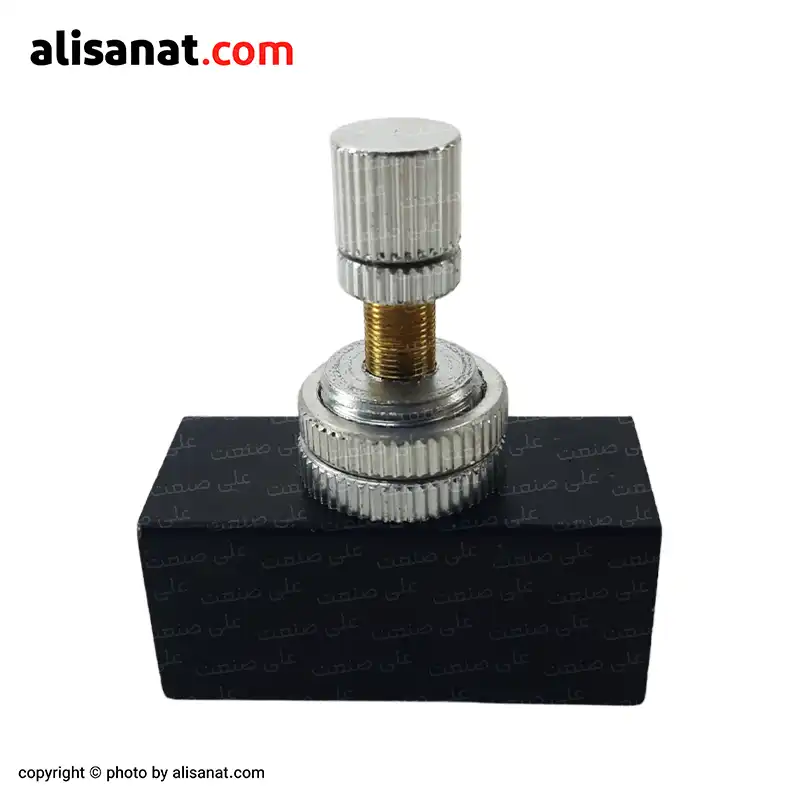

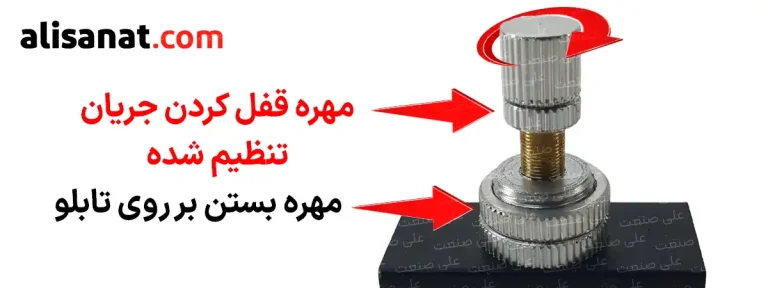

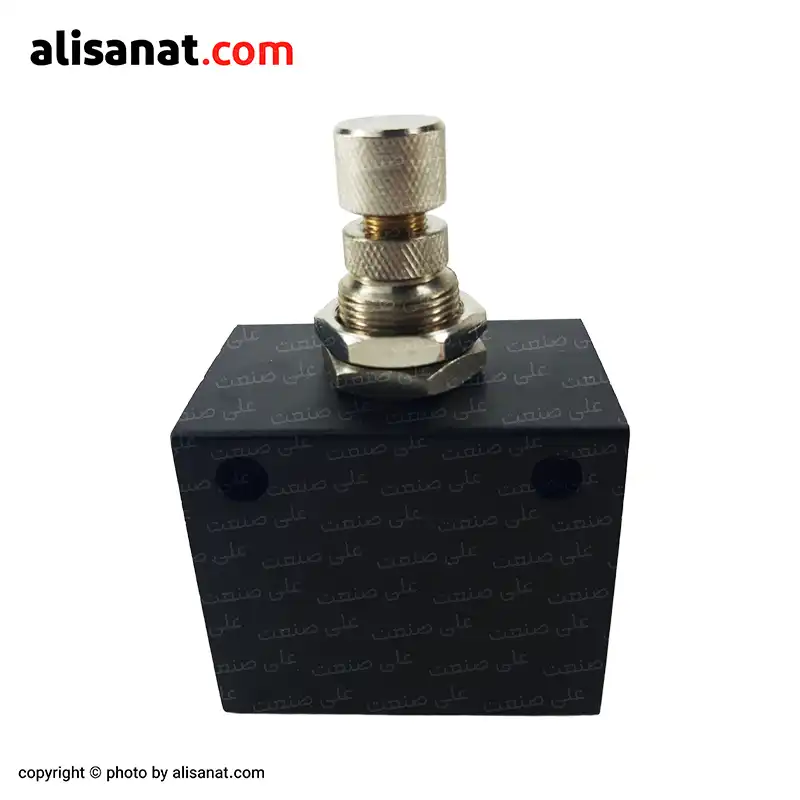

از طریق ولومی که بر روی فلو کنترل پنوماتیک بین راهی قرار دارد ، سرعت عبور باد را تنظیم می کنیم

هوایی که از حفره 1 به حفره 2 برود از این تنظیم تبعیت می کند اما هوایی که از حفره 2 به سمت حفره 1 بیاید به شکل خلاص است و تنظیم سرعت بر روی آن پیاده نمی شود

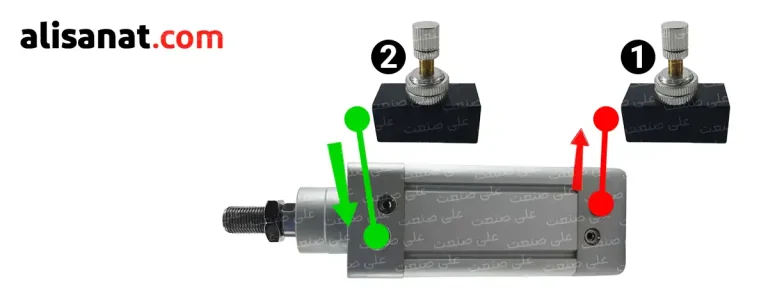

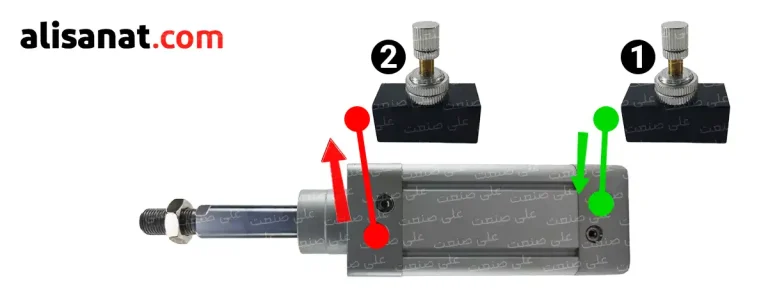

مثلا یک جک پنوماتیک دو طرفه را در نظر بگیرید که دو عدد فلو کنترل پنوماتیک بین راهی ، به سر و ته آن متصل است
