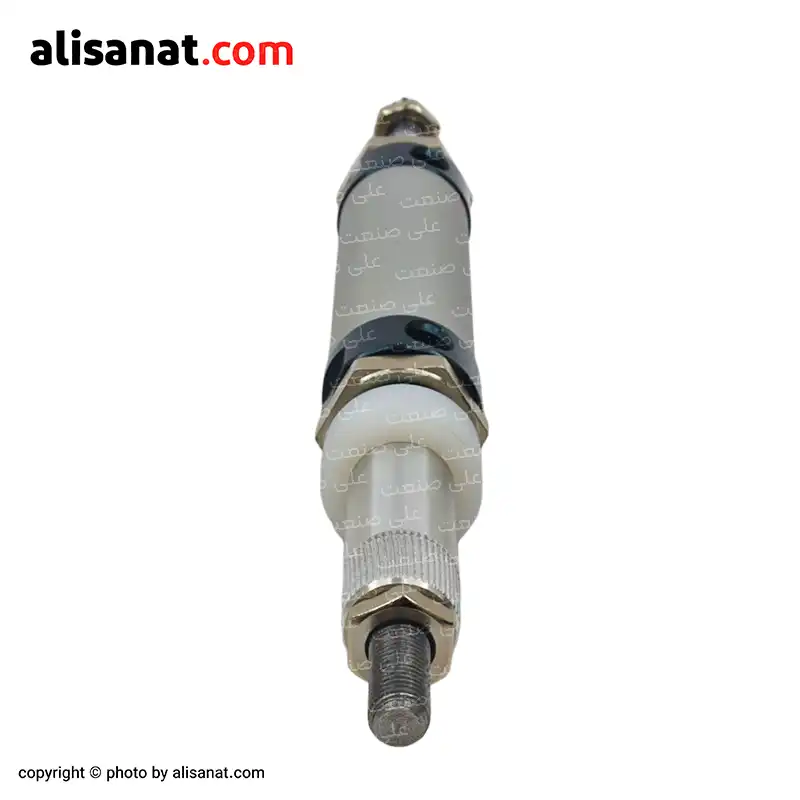

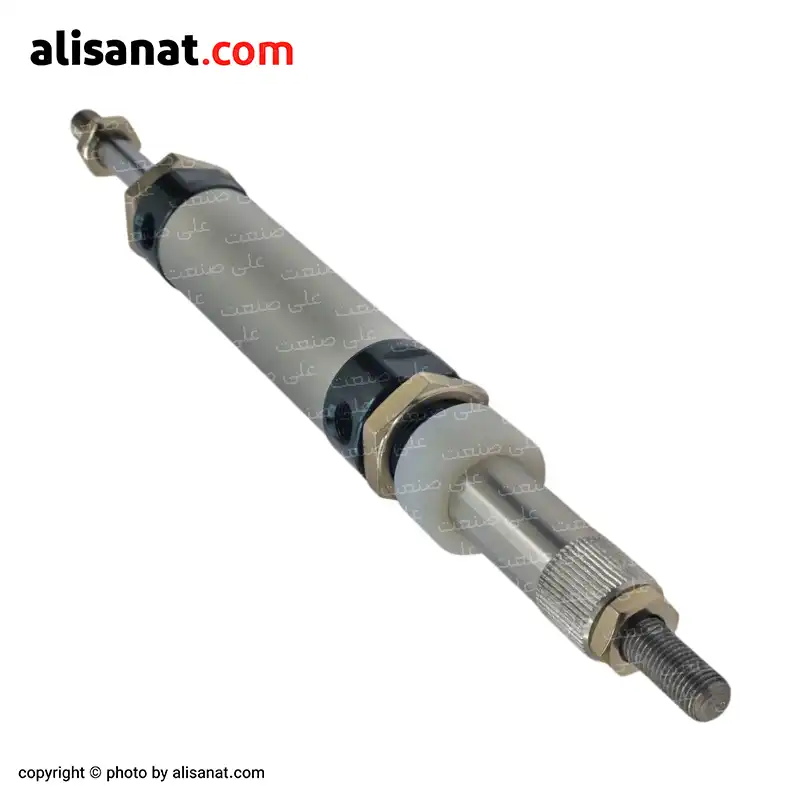

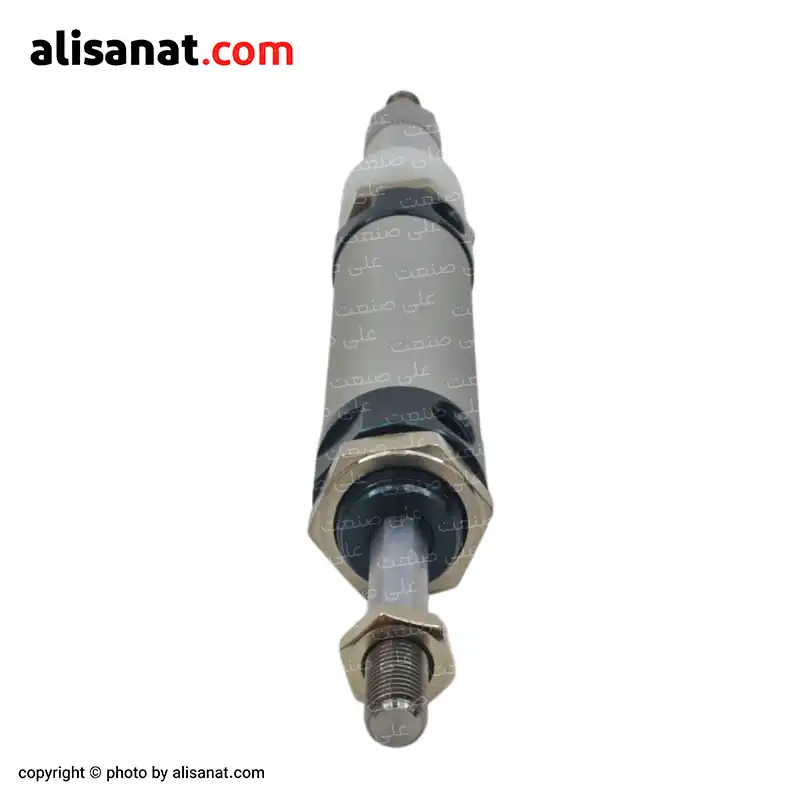

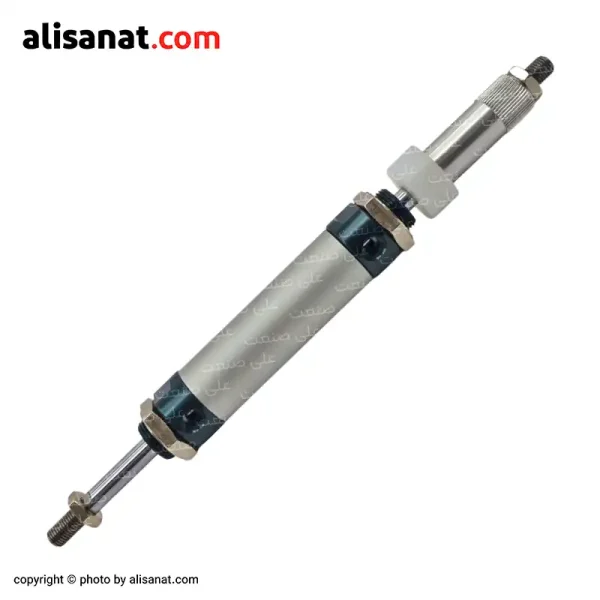

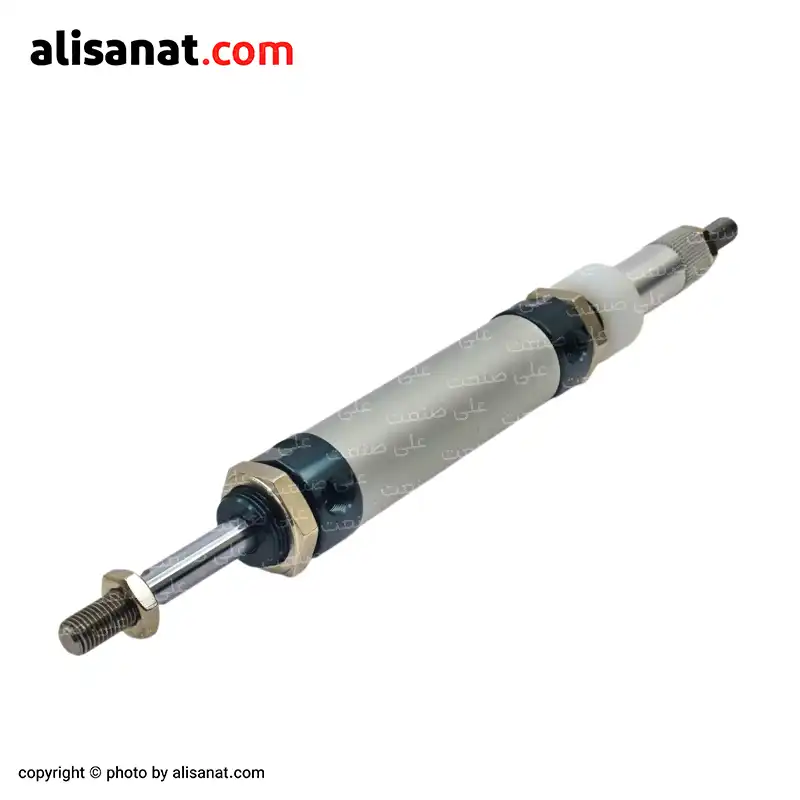

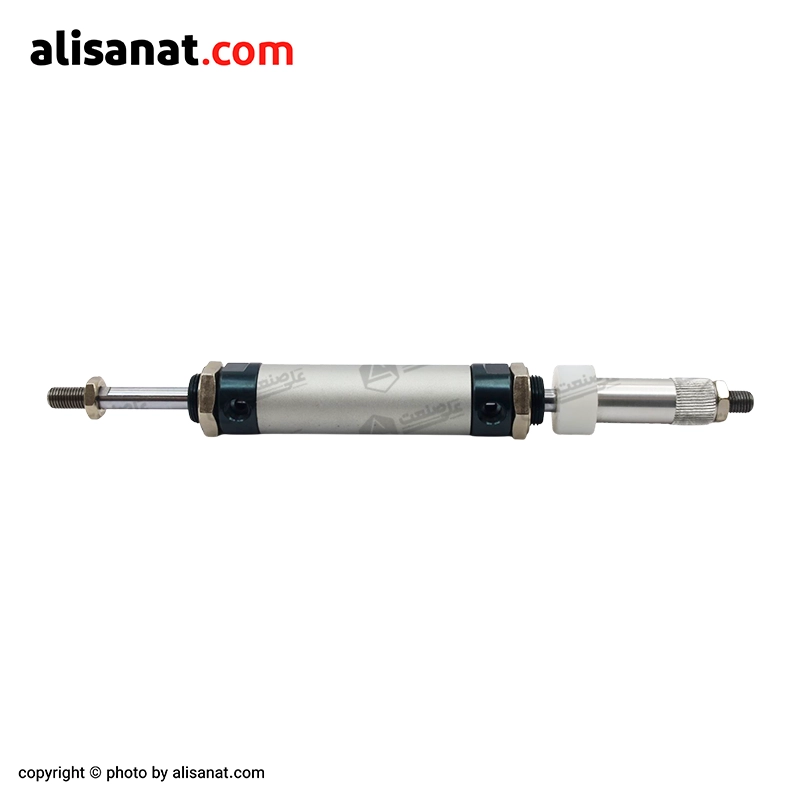

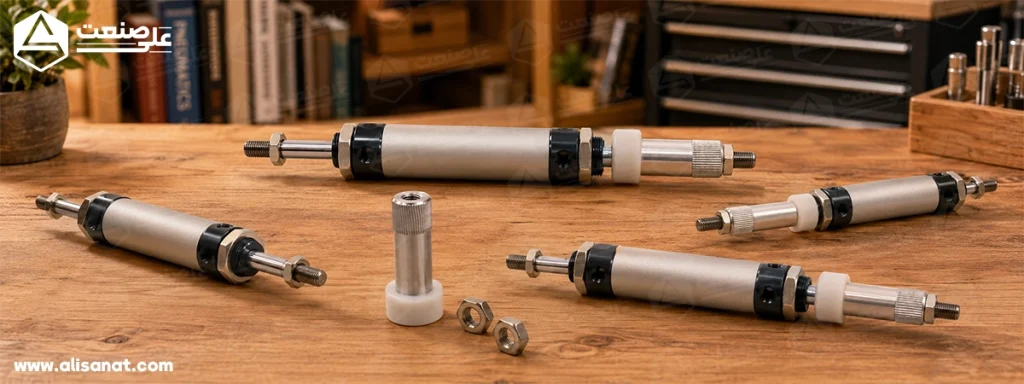

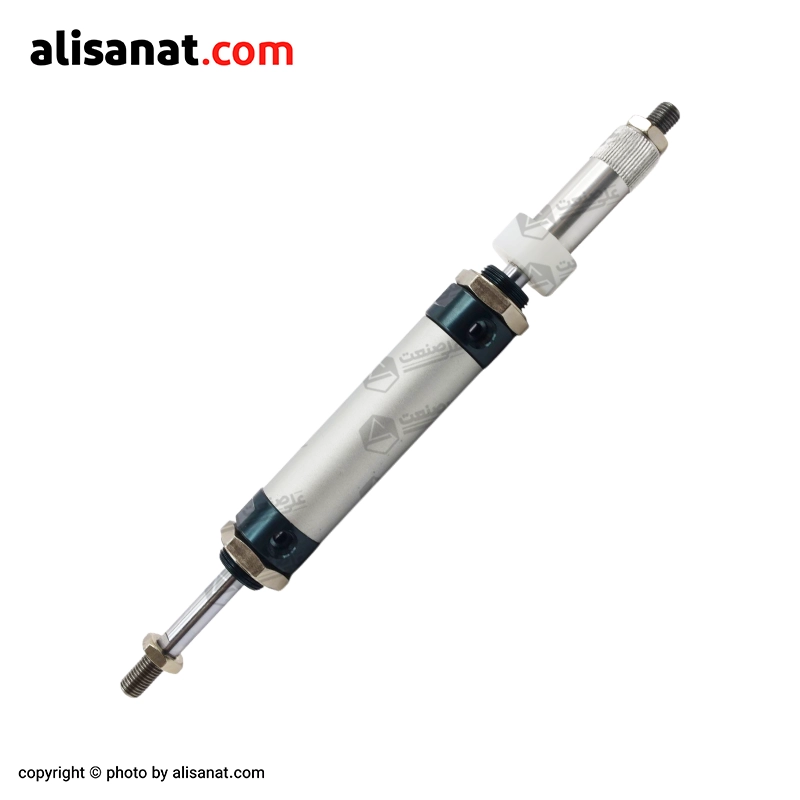

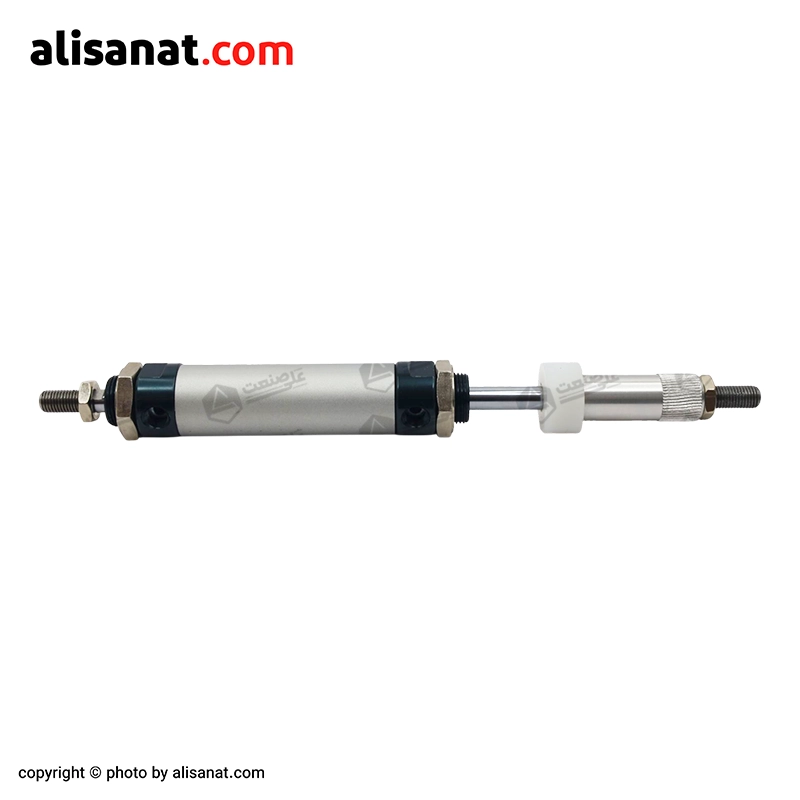

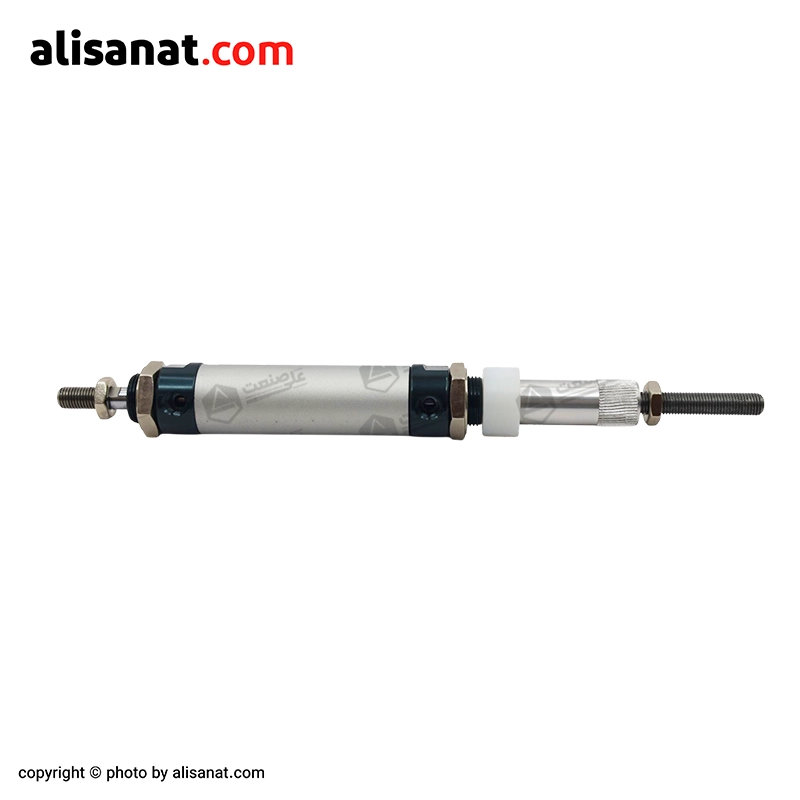

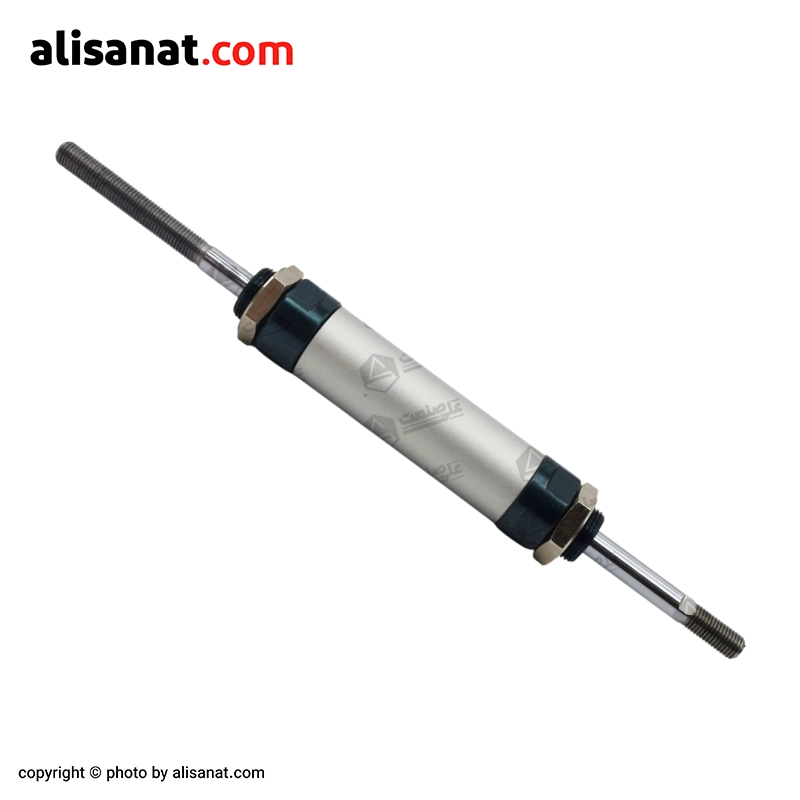

جک دوسر شفت قلمی آلومینیومی قابل تنظیم

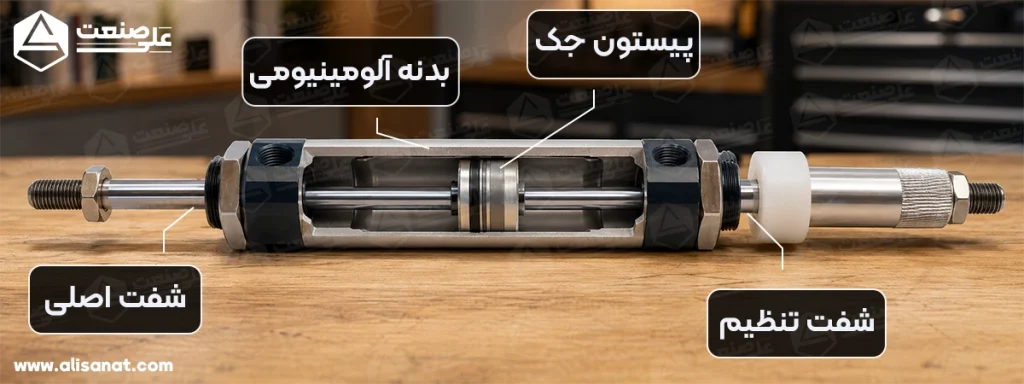

5- آب‌ بندها و بوش‌ های راهنما

آب‌ بندها از جنس NBR یا PU برای جلوگیری از نشت هوا و بوش‌ ها برای کاهش اصطکاک و جلوگیری از لقی شافت استفاده می‌ شوند.

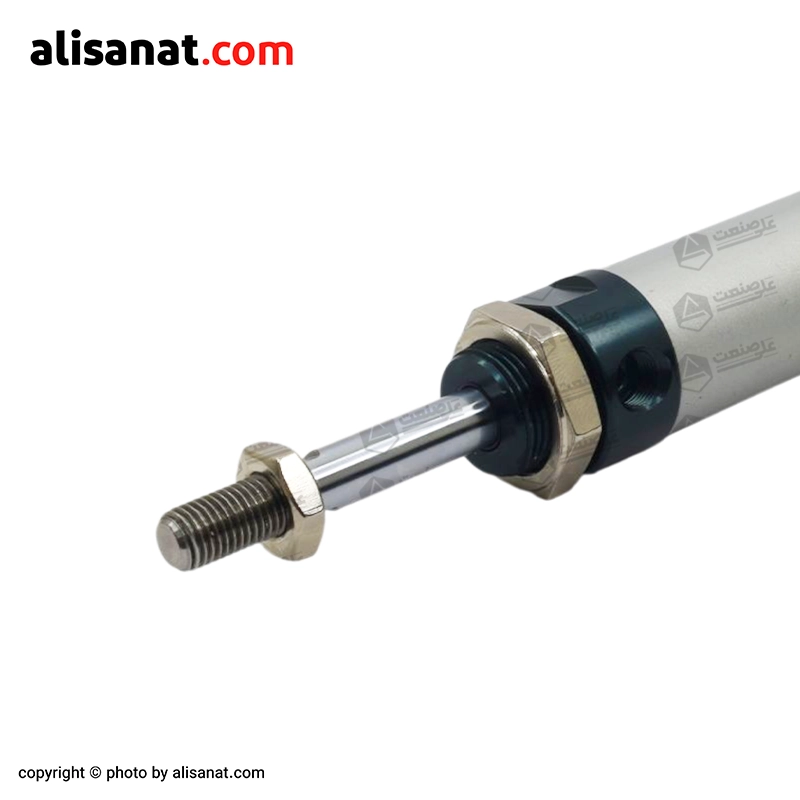

6- پورت‌ های ورودی و خروجی هوا

این جک با وجود داشتن دو شافت، همانند جک‌ های یکطرفه فقط دو پورت هوا دارد؛ یکی در هر انتهای سیلندر.

این پورت‌ ها به‌ صورت جانبی تعبیه شده‌ اند و بسته به جهت حرکت، یکی برای ورود و دیگری برای خروج هوا استفاده می‌ شود.

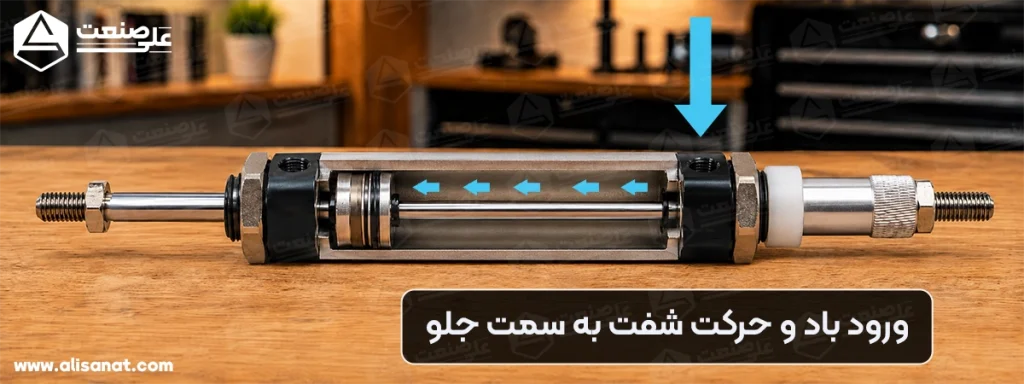

نحوه عملکرد جک دوسر شفت قلمی

این جک بر پایه حرکت یک پیستون مرکزی که به دو شافت متصل است کار می‌ کند و با وجود داشتن دو شافت، فقط دو پورت هوا دارد که عملکرد آن به شکل زیر است:

1- شروع حرکت به سمت راست

هوای فشرده از پورت سمت چپ وارد سیلندر می‌ شود.

فشار هوا بر سطح پیستون وارد شده و آن را به سمت راست حرکت می‌ دهد.

شافت سمت چپ به داخل سیلندر جمع می‌ شود و شافت سمت راست به همان اندازه از سیلندر بیرون می‌ آید.

در همین زمان، هوای موجود در سمت راست پیستون از طریق پورت سمت راست تخلیه می‌ شود.

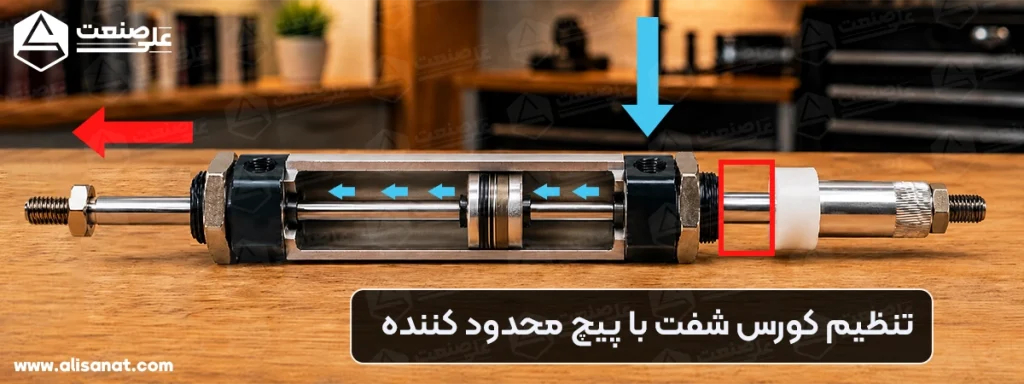

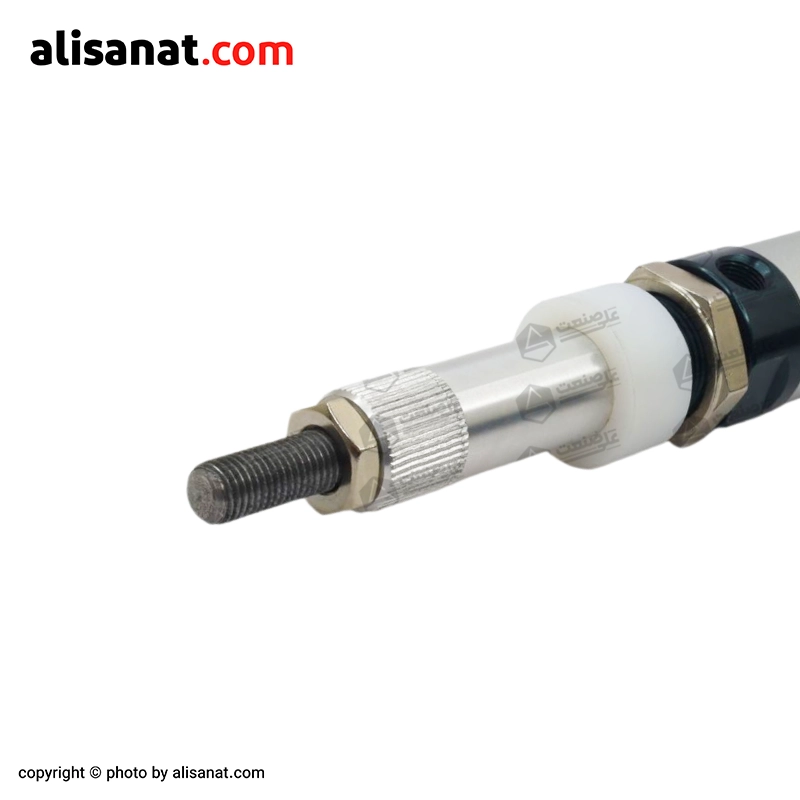

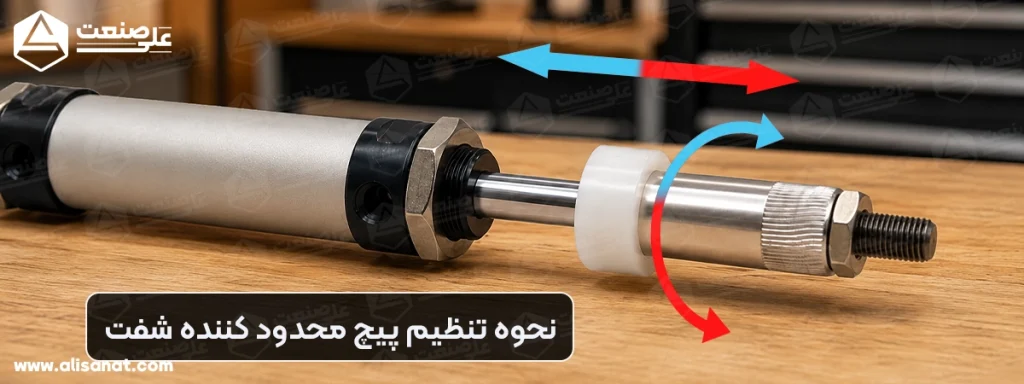

2- تأثیر مکانیزم تنظیم کورس

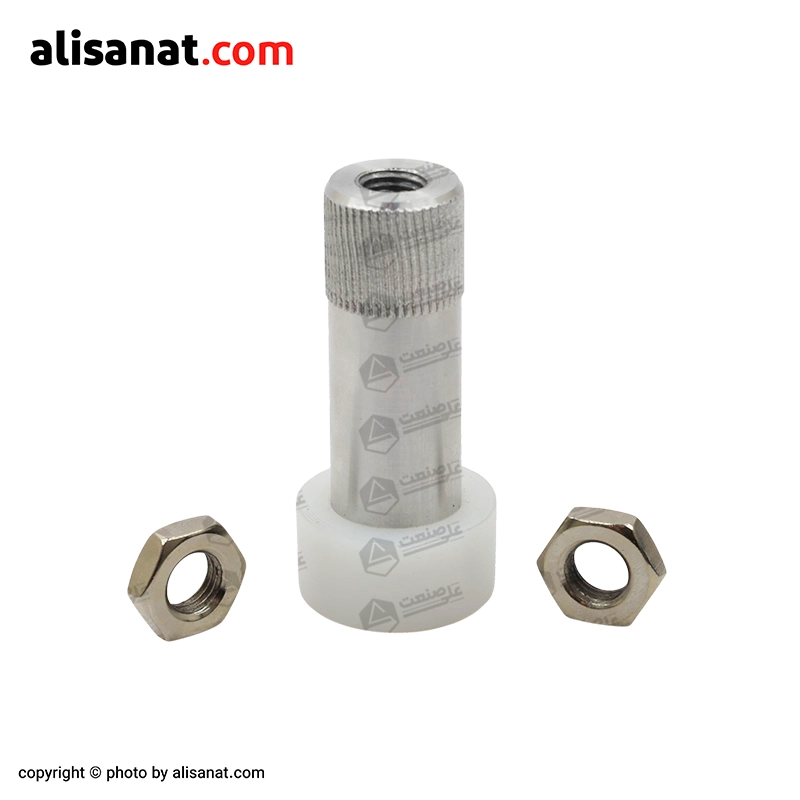

اگر پیچ محدود کننده در سمت چپ تنظیم شده باشد، پیستون قبل از رسیدن به انتهای کورس متوقف می‌ شود.

این توقف باعث می‌ شود شافت سمت راست فقط به اندازه تنظیم‌ شده بیرون بیاید.

تنظیم این پیچ به اپراتور امکان می‌ دهد بدون باز کردن جک یا توقف طولانی سیستم، کورس حرکتی را تغییر دهد.

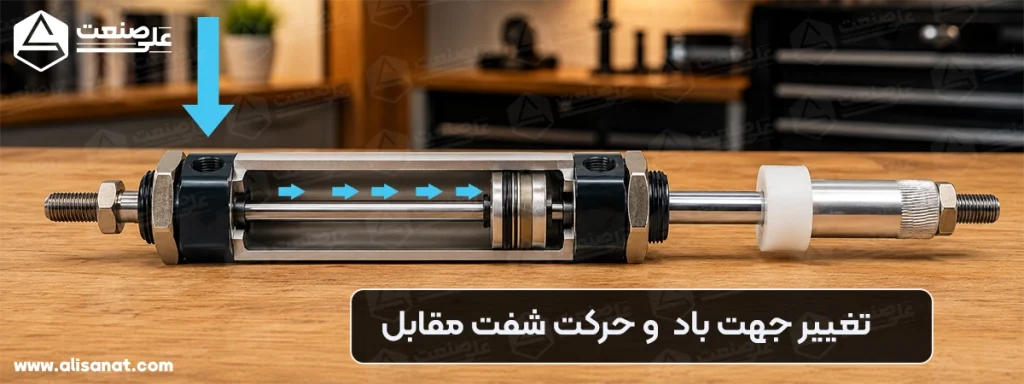

3- شروع حرکت به سمت چپ

مسیر جریان هوا توسط شیر برقی یا شیر پنوماتیک دستی تغییر داده می‌ شود.

این بار هوای فشرده از پورت سمت راست وارد شده و پیستون را به سمت چپ حرکت می‌ دهد.

شافت سمت راست به داخل جمع می‌ شود و شافت سمت چپ به همان اندازه بیرون می‌ آید.

هم‌ زمان، هوای سمت چپ از طریق پورت سمت چپ تخلیه می‌ شود.

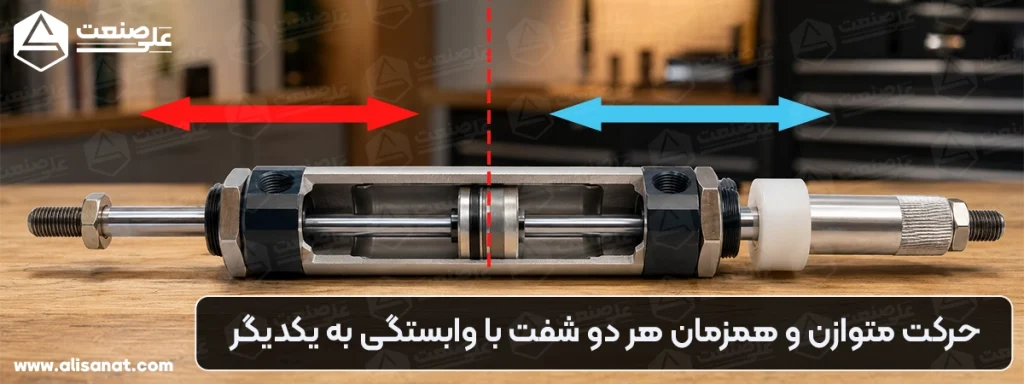

4- تکرار چرخه

با ادامه فرمان‌ های ورودی از سیستم کنترل، این جا به‌ جایی رفت و برگشتی می‌ تواند به دفعات و با سرعت مورد نیاز تکرار شود.

در هر دو جهت، حرکت شافت‌ ها دقیق و همزمان است، چون هر دو مستقیماً به یک پیستون متصل‌ اند.

مزایای جک دوسر شفت قلمی

1- حرکت متقارن واقعی در دو سمت

وقتی با جک دوسر شفت قلمی کار می‌ کنی، تفاوتش با مدل‌ های معمولی بلافاصله مشخص می‌ شود.

چون هر دو شافت مستقیم به یک پیستون وصل‌ اند، حتی یک میلی‌ متر اختلاف در جا به‌ جایی دو طرف وجود ندارد.

این موضوع در کارهای دقیق، جلوی کلی خطا و دوباره‌ کاری را می‌ گیرد.

2- تنظیم کورس در چند ثانیه

پیچ محدود کننده روی جک به شما این امکان را می‌ دهد که طول حرکت را خیلی سریع تغییر دهید.

در خطوط تولیدی که سایز قطعات مرتب عوض می‌ شود، این قابلیت یعنی صرفه‌ جویی واقعی در زمان و کاهش توقف خط.

3- وزن کم ولی مقاوم

بدنه آلومینیومی جک دوسر شفت قلمی باعث شده هم سبک باشد و هم به‌ اندازه کافی محکم که فشار و ضربه را تحمل کند.

برای اپراتور یا تعمیر کار، این یعنی نصب راحت‌ تر و حمل آسان‌ تر، بدون نگرانی از آسیب‌ پذیری.

4- طول عمر بالا در محیط‌ های کاری مختلف

پوشش آنودایز بدنه و استفاده از شافت‌ های ضد زنگ باعث شده این جک حتی در محیط‌ های مرطوب یا در معرض مواد شیمیایی ملایم، سال‌ ها بدون مشکل کار کند.

5- سرویس و تعمیر آسان

جک دوسر شفت قلمی به‌ گونه‌ ای طراحی شده که باز کردن و تعویض آب‌ بند یا بوش‌ ها کار پیچیده‌ ای نیست.

یعنی حتی اگر بعد از مدت‌ ها کارکرد نیاز به سرویس داشته باشد، تعمیرش زمان‌ بر و پرهزینه نخواهد بود.

6- سفارشی‌ سازی متناسب با نیاز شما

از قطر سیلندر گرفته تا طول کورس و حتی نوع اتصالات، همه چیز می‌ تواند طبق سفارش شما ساخته شود.

این یعنی به جای تطبیق دادن پروژه با جک، خود جک را مطابق پروژه می‌ سازید.

کاربردهای جک دوسر شفت قلمی

خطوط مونتاژ قطعات کوچک:

جا به‌ جایی همزمان دو قطعه به‌ صورت دقیق برای جلوگیری از کج‌ شدن یا خطا در مونتاژ.

دستگاه‌ های بسته‌ بندی:

تغییر سریع فاصله بین فک‌ ها یا گیره‌ ها هنگام عوض کردن سایز محصول.

ایستگاه‌ های تست محصول:

اعمال فشار یا کشش مساوی از دو طرف قطعه برای آزمایش استحکام یا عملکرد.

مونتاژ خودرو و لوازم خانگی:

سنتر کردن قطعه یا ابزار قبل از جوشکاری یا پرس.

جمع‌ بندی

جک دوسر شفت قلمی راه‌ حلی دقیق و انعطاف‌ پذیر برای کاربردهایی است که به حرکت متقارن، تنظیم سریع کورس و دوام بالا نیاز دارند.

طراحی سبک، مقاومت در برابر شرایط محیطی و قابلیت سرویس آسان، آن را به گزینه‌ ای مطمئن برای خطوط تولید و تجهیزات خاص تبدیل کرده است.

برای مشاوره فنی، استعلام قیمت یا ثبت سفارش جک دوسر شفت قلمی، با کارشناسان ما در علی صنعت تماس بگیرید تا این جک دقیقاً متناسب با نیاز شما طراحی و ساخته شود.
