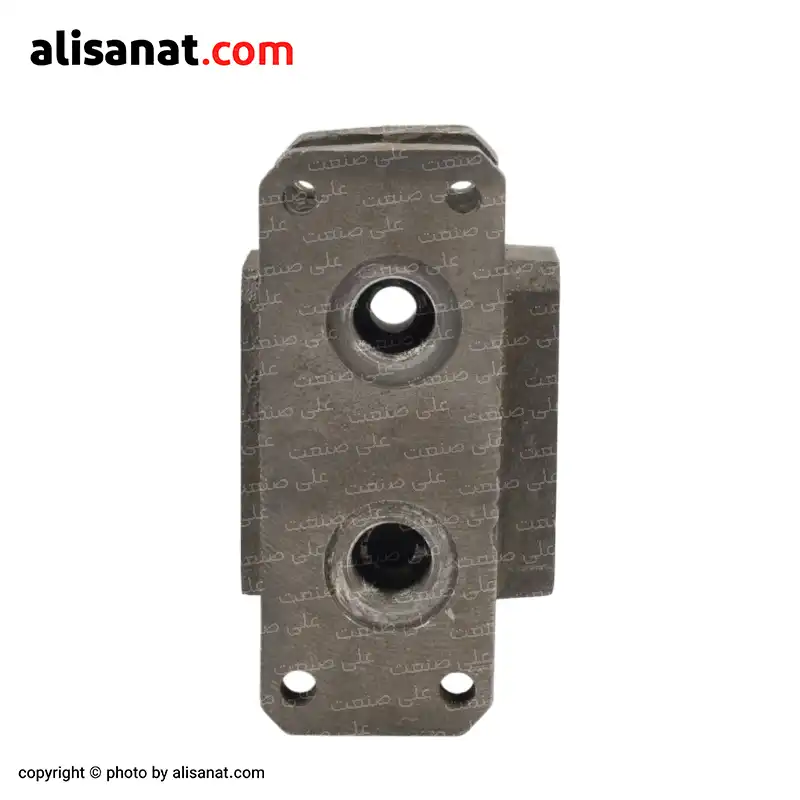

زیر شیری هیدرولیک قابل کوبل

مزایای زیر شیری هیدرولیک قابل کوبل

زیر شیری قابل کوبل، صرفا یک قطعه نصب نیست، بلکه یک راه‌ حل حرفه‌ ای برای مهندسی مدارهای هیدرولیکی است.

طراحی هوشمندانه آن، مجموعه‌ ای از مزایا را در سطوح مختلف فنی، اقتصادی و اجرایی فراهم می‌ کند که در ادامه به‌ صورت دقیق بررسی می‌ کنیم:

صرفه‌ جویی در زمان و هزینه نصب

با استفاده از پورت‌ های استاندارد و قابلیت اتصال چند بلوک بدون نیاز به لوله‌ کشی جانبی، مراحل نصب بسیار ساده‌ تر و سریع‌ تر انجام می‌ شود.

کمتر شدن زمان اجرا، یعنی کاهش هزینه‌ های نیروی انسانی و افزایش سرعت راه‌ اندازی پروژه.

توسعه‌ پذیری آسان در مدارهای چند شیره

نیاز به اضافه کردن یک شیر جدید در آینده دارید؟ کافی است یک زیر شیری دیگر به مجموعه کوبل کنید، بدون نیاز به باز طراحی مدار یا ساخت منیفولد جدید.

این یعنی مداری انعطاف‌ پذیر با قابلیت رشد.

نگهداری ساده و تعمیر سریع

در صورت نیاز به تعمیر، تنها همان واحد معیوب باز و سرویس می‌ شود، بدون اینکه کل مجموعه یا چند شیر دیگر تحت تأثیر قرار بگیرند.

این ویژگی مخصوصا در خطوط تولیدی که توقف دستگاه هزینه‌ بر است، بسیار ارزشمند است.

کاهش اتصالات و احتمال نشتی

با حذف شیلنگ‌ ها و اتصالات بین شیرها، نقاط پتانسیل نشتی کاهش می‌ یابد. در نتیجه:

مصرف روغن پایین‌ تر

نگهداری آسان‌ تر

ایمنی بالاتر

طراحی فشرده و بهینه‌ سازی فضای نصب

در فضاهای محدود مثل تابلوهای کنترلی یا ماشین‌ آلات کوچک، استفاده از این زیر شیری هیدرولیک باعث کاهش چشمگیر فضای اشغال‌ شده می‌ شود و همه چیز مرتب، منظم و حرفه‌ ای کنار هم قرار می‌ گیرد.

سازگاری با شیرهای صنعتی استاندارد

اغلب زیرشیری‌ های قابل کوبل با استاندارد CETOP یا معادل آن طراحی می‌ شوند.

این یعنی می‌ توانید از شیرهای موجود در بازار استفاده کنید و نیازی به خرید شیر خاص یا سفارشی نخواهید داشت.

کاربردهای زیر شیری هیدرولیک قابل کوبل

ماشین‌ آلات عمرانی و راه‌ سازی

خطوط تولید و اتوماسیون صنعتی

دستگاه‌ های تزریق پلاستیک و قالب‌ گیری

تجهیزات کشاورزی و ماشین‌ آلات متحرک

تابلوهای هیدرولیکی و سیستم‌ های تست صنعتی

راهنمای نصب و نکات کاربردی استفاده از زیر شیری هیدرولیک قابل کوبل

نصب زیرشیری قابل کوبل برخلاف ظاهر ساده‌ اش، نیاز به رعایت نکاتی دارد که رعایت نکردنشان می‌ تواند منجر به نشتی روغن، خرابی شیر، یا حتی آسیب به کل سیستم شود.

در این بخش مراحل نصب استاندارد و نکات فنی مهم را به‌ صورت کاربردی مرور می‌ کنیم:

بررسی و تطبیق پورت‌ ها

قبل از نصب شیر روی زیر شیری:

موقعیت پورت‌ ها را طبق نقشه بررسی کنید:

P (فشار)

T (بازگشت)

A / B (عملگر)

مطمئن شوید ترتیب پورت‌ ها با عملکرد مورد نیاز در مدار مطابقت دارد.

نکته: اشتباه در اتصال پورت A یا B ممکن است باعث عملکرد معکوس سیلندر شود.

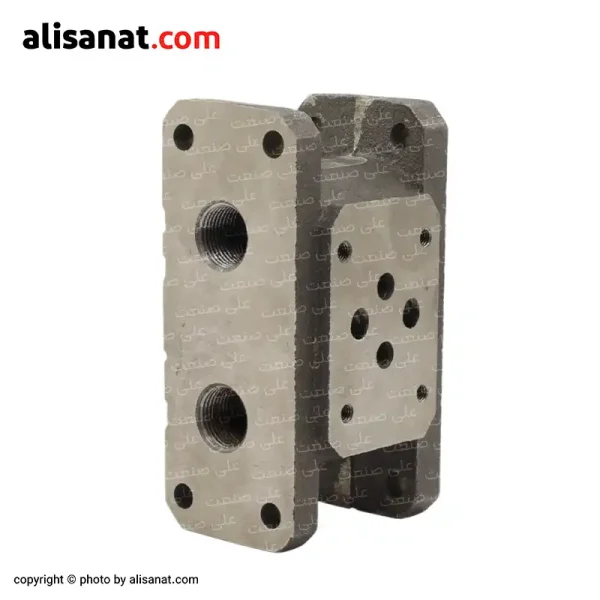

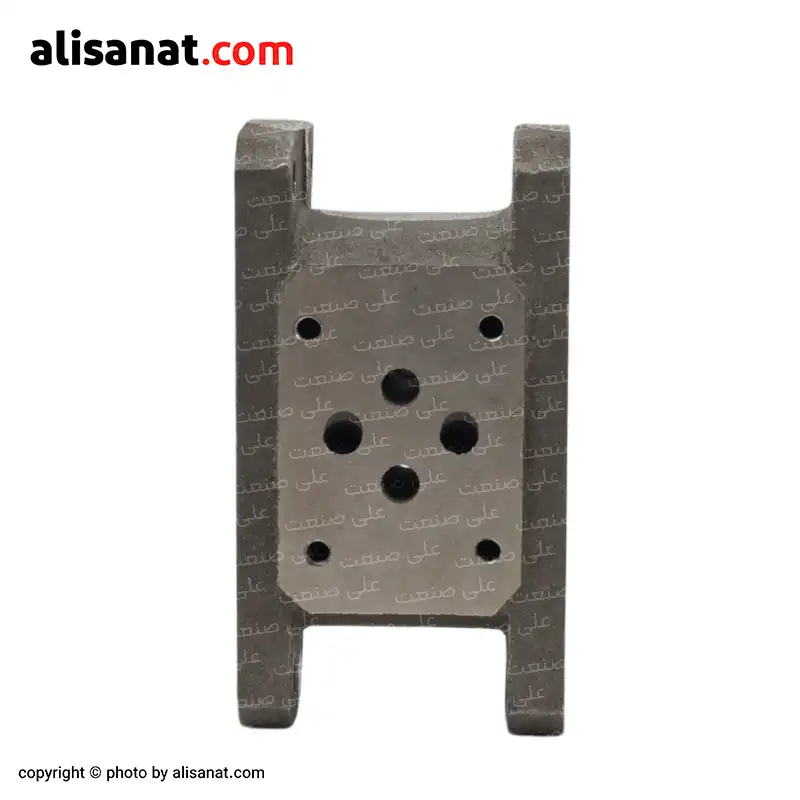

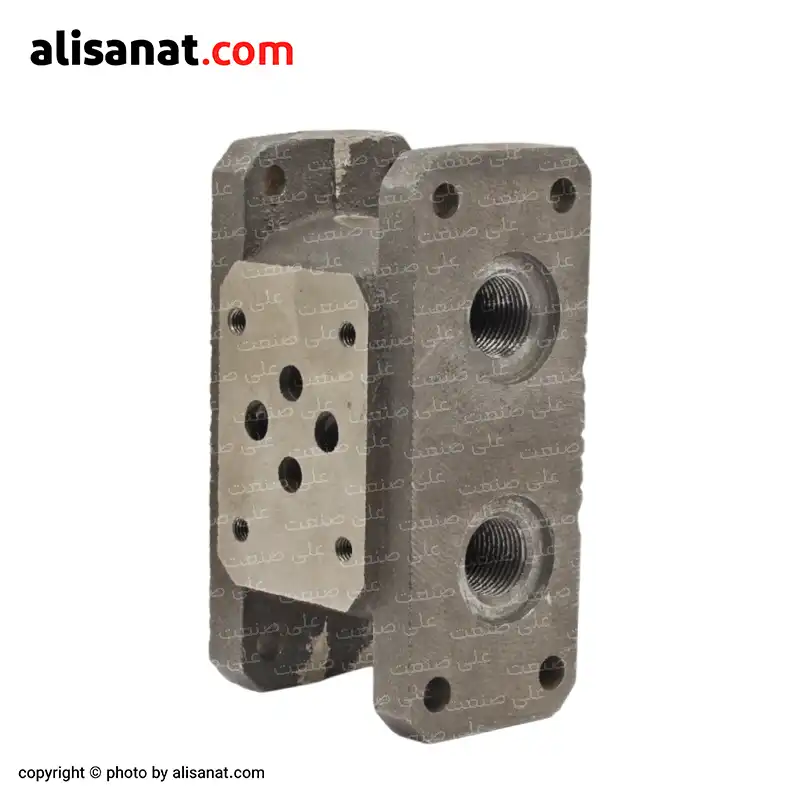

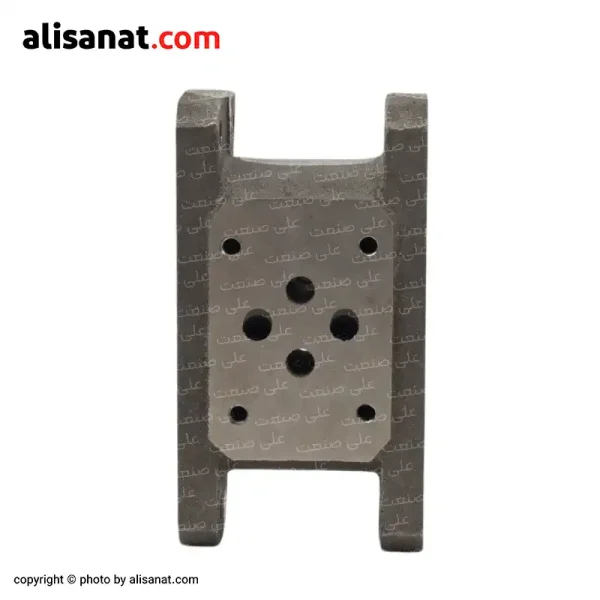

نصب شیر روی صفحه فوقانی

سطح نصب باید کاملا تمیز، خشک و بدون آلودگی یا براده فلز باشد.

اورینگ‌ های مخصوص شیر در جای خود قرار گیرند.

پیچ‌ ها با گشتاور مشخص‌ شده توسط سازنده شیر بسته شوند.

از آچار مناسب استفاده کنید تا به بدنه چدنی آسیبی نرسد.

اتصال چند زیر شیری به هم (کوبلینگ)

برای کوبل کردن چند واحد:

آن‌ ها را در یک راستا و با دقت روی ریل یا شاسی تراز شده قرار دهید.

از پیچ‌ های بلند مخصوص برای اتصال کل مجموعه استفاده کنید.

حتما اورینگ‌ های مخصوص در نقاط تماس بین بلوک‌ ها قرار بگیرند تا مسیر P و T به‌ درستی آب‌ بندی شوند.

توجه: اورینگ‌ ها نباید خشک، کهنه یا آسیب‌ دیده باشند.

استفاده از گریس سیلیکونی صنعتی برای آب‌ بندی بهتر توصیه می‌ شود.

تست نشتی و عملکرد قبل از راه‌ اندازی کامل

قبل از راه‌ اندازی سیستم، مدار را با فشار پایین تست کنید.

نقاط اتصال را از نظر نشتی بررسی کنید.

پس از تأیید عملکرد، فشار سیستم را به مقدار نهایی افزایش دهید.

نگهداری و سرویس دوره‌ ای

به‌ صورت دوره‌ ای پیچ‌ های اتصال، نشتی پورت‌ ها و عملکرد صحیح شیرها را بررسی کنید.

در صورت تعویض شیر، حتما اورینگ‌ های جدید استفاده شود.

روغن هیدرولیک باید تمیز و با ویسکوزیته مناسب سیستم باشد.

جمع بندی: رعایت اصول نصب و استفاده صحیح از زیر شیری قابل کوبل، نه‌ تنها عملکرد سیستم را تضمین می‌ کند، بلکه طول عمر شیرهای هیدرولیک و زیرشیری‌ ها را به‌ شکل چشم‌ گیری افزایش می‌ دهد.

یک نصب تمیز، دقیق و مطمئن = یک سیستم قابل اعتماد و بدون دردسر.

مشخصات فنی زیر شیری هیدرولیک قابل کوبل

این زیر شیری هیدرولیک از نظر ابعاد، فشار کاری، نوع رزوه و استاندارد نصب، مشخصات دقیقی دارد که برای انتخاب صحیح در پروژه‌ های صنعتی، بررسی آن‌ ها ضروری است.

در این بخش می‌ توانید با نگاهی به جدول فنی، تصمیم‌ گیری مطمئن‌ تری داشته باشید.

مدل های رایج:
