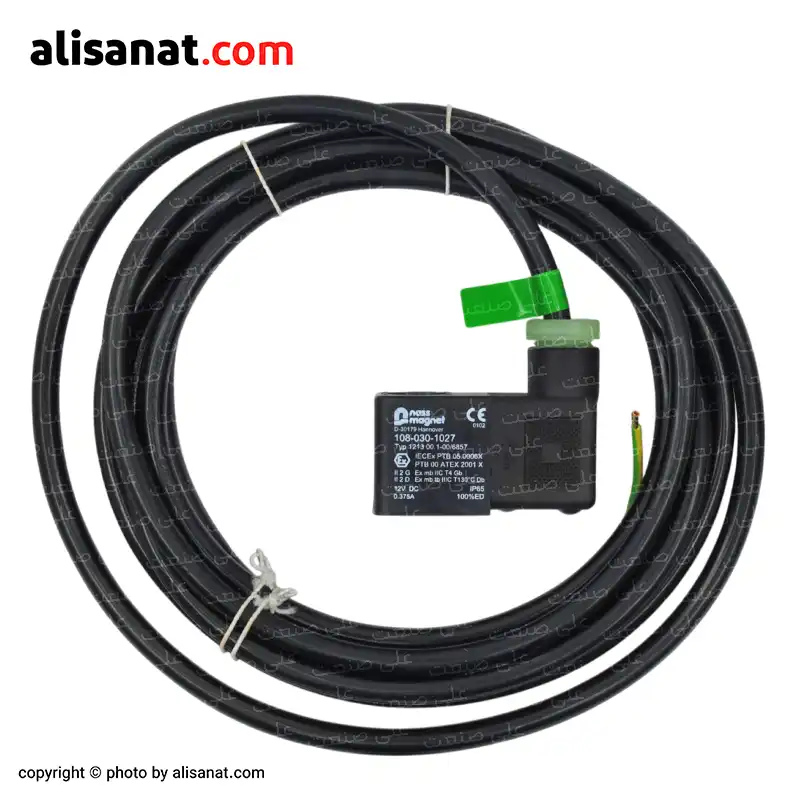

بوبین EX شفت 9 ناس مگنت ( ضد انفجار )
- ضد انفجار و مناسب برای محیط های قابل اشتعال
- دارای سیم از پیش نصب شده برای کانکتور
- مناسب برای شیرهای با شفت 9 میلیمتر
- دارای تاییدیه ATEX و IECEX
- موجود در ولتاژهای مختلف
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
2.900.000 تومان
فهرست مطالب
معرفی
بوبین EX شفت 9 ناس مگنت ( ضد انفجار )
بوبین ها از اجزای اصلی سلونویید ولوها هستند و وظیفه اصلی آنها کنترل جریان سیالات از طریق فعال سازی شیرها است.
اگرچه تمام بوبین ها یک وظیفه را انجام می دهند، اما ویژگی هایی چون محیط نصب، میزان حساسیت، سرعت عملکرد، نوع اتصال و استانداردهای مختلف باعث تفاوت هایی میان آنها می شود.
به طور مثال: بعضی از بوبین ها دارای شفتی بزرگتر و قدرت بیشتری هستند، مانند بوبین ضد انفجار نورگرن با شفت 16، برخی دیگر دارای شفتی یکطرفه هستند ( یعنی یکطرف آن ها بسته است، مانند بوبین شیر برقی دانفوس ته بسته )
یکی از این بوبین ها، بوبین EX ضد انفجار است که برای استفاده در محیط های پرخطر طراحی شده است.
ساختار ویژه بوبین EX، آن را برای استفاده در محیط هایی که خطرات انفجار یا آتش سوزی وجود دارد، بسیار مناسب می سازد.
در ادامه این مقاله، به طور کامل به معرفی ویژگی ها و کاربردهای این بوبین ضد انفجار ناس مگنت خواهیم پرداخت.
معرفی بوبین EX
بوبین EX به طور ویژه برای استفاده در محیط های صنعتی پرخطر و با شرایط انفجاری طراحی شده است.
این بوبین با برخورداری از گواهینامه های بین المللی ATEX و IECEx، تأییدیه های ایمنی لازم برای استفاده در محیط های با خطرات انفجار گازها و گرد و غبارهای قابل اشتعال را دارد.
گواهینامه ATEX (ATmosphères EXplosibles) یک استاندارد اروپایی است که برای تجهیزات مورد استفاده در محیط های انفجاری صادر می شود.
این بوبین به طور خاص برای استفاده در صنایع نفت و گاز، پالایشگاه ها، و دیگر محیط های با خطر گازهای قابل اشتعال طراحی شده است.
همچنین، گواهینامه IECEx که یک استاندارد بین المللی است، این بوبین را برای استفاده در سطح جهانی در محیط های پرخطر تأیید می کند.
از جمله ویژگی های برجسته این بوبین، طراحی ضد انفجار آن است که به طور مؤثر از انتشار جرقه یا شعله به محیط اطراف جلوگیری می کند.
همچنین، بوبین EX دارای درجه حفاظتی IP65 است که آن را در برابر گرد و غبار و نفوذ آب مقاوم می سازد، ویژگی ای که آن را برای استفاده در شرایط جوی نامساعد و محیط های صنعتی سخت ایده آل می کند.
علاوه بر این، تحمل دما تا 130 درجه سانتی گراد از دیگر ویژگی های کلیدی است که بوبین EX را برای استفاده در محیط های با دمای بالا مناسب می سازد.
در نهایت، بوبین EX به دلیل ویژگی های ایمنی و ساختاری پیشرفته اش، به عنوان یک انتخاب مطمئن و کارآمد برای صنایع با خطرات انفجاری شناخته می شود و ایمنی محیط های حساس را تأمین می کند.
مشخصات فنی بوبین EX
مدل: 108-030-1027
نوع: بوبین ضد انفجار
گواهینامه ها: ATEX و IECEx
قطر شفت: 9 میلی متر
ولتاژ ورودی: 12V DC - 24V DC - 110V AC - 220V AC
جریان: 0.375 آمپر در حالت عملکرد عادی
درجه حفاظتی: IP65 (مقاوم در برابر گرد و غبار و نفوذ آب)
تحمل دما: تا 130 درجه سانتی گراد
ساختار: محفظه مقاوم ضد انفجار
سیستم های حفاظتی: Ex mb (ممانعت از انتقال جرقه یا شعله به بیرون) و Ex tb (ممانعت از خطرات گرد و غبار قابل اشتعال)
جنس محفظه: ترموپلاستیک
وزن: 80 گرم
محیط های مناسب برای استفاده:
صنایع نفت و گاز، کارخانه های شیمیایی، سیلوهای آرد و پنبه، مناطق صنعتی با خطر انفجار گرد و غبار، و دیگر محیط های حساس
ساختار بوبین EX
بدنه بوبین
بدنه این بوبین از ترمو پلاستیک مقاوم صنعتی ساخته شده است که علاوه بر مقاومت در برابر حرارت و ضربه، ضد رطوبت و مقاوم در برابر نفوذ گرد و غبار می باشد.
سیم پیچ (Coil):
سیم پیچ، بخش اصلی بوبین است که از سیم های مسی با کیفیت بالا ساخته شده و عملکرد اصلی بوبین را بر عهده دارد و با توجه به میزان جریان عبوری از سیم ها، قطر سیم ها تعیین می شود.
این سیم پیچ با دریافت جریان الکتریکی، میدان مغناطیسی لازم برای عملکرد بوبین را تولید می کند.
هسته فلزی:
هسته بوبین، قطعه ای از فولاد است که به شکل استوانه ای، دایره ای شکل می باشد و سیم پیچ مسی به دور این هسته پیچیده می شود.
هسته فلزی نقش متمرکز سازی میدان مغناطیسی در مرکز خود را ایفا کرده و به افزایش کارایی بوبین کمک می کند.
شفت:
شفت، بخش مرکزی بوبین است که از طریق آن بوبین به شیر برقی متصل می شود.
قطر شفت این بوبین ضد انفجار ناس مگنت در دو طرف آن متفاوت است.
در یک طرف، قطر شفت 9 میلی متر و در طرف دیگر 8 میلی متر می باشد.
این تفاوت در اندازه ها به منظور تضمین فیکس شدن دقیق و ایمن بوبین بر روی شفت شیر طراحی شده است، که موجب استحکام بیشتر و عملکرد پایدار بوبین در شرایط مختلف می شود.
ارتفاع بوبین:
این بوبین دارای ارتفاعی برابر با 29/7 میلیمتر بوده و متناسب با شیر برقی های شفت 9 استاندارد در نظر گرفته شده است.
سیم اتصال:
کابل برق سه رشته ای بوبین EX به طول 1 متر از پیش به بدنه متصل شده است.
این طراحی، فرآیند نصب را سریع تر و ایمن تر می کند و نیاز به اتصال سوکت DIN را حذف می کند.
عایق کابل:
مقاوم در برابر آب، حرارت و سایش، برای عملکرد مطمئن در شرایط سخت محیطی.
دلیل پیش نصب بودن سیم:
از آنجایی که بوبین ضد انفجار است، سازنده تمامی اتصالات و ایمنی های لازم را از پیش در نظر گرفته تا خطرات ناشی از نصب نادرست یا اشتباهات در سیم کشی کاهش یابد.
کاربرد های بوبین EX
1- صنعت نفت و گاز :
یکی از اصلی ترین کاربردهای بوبین ضد انفجار شفت 9 در صنایع نفت و گاز است.
در این صنایع که خطر انفجار گازها وجود دارد، استفاده از تجهیزات ایمنی استاندارد اهمیت ویژه ای دارد.
این بوبین ها به دلیل گواهینامه های ATEX و IECEx و ساختار ضد انفجار خود، برای استفاده در سکوهای نفتی، پالایشگاه ها کاملاً مناسب هستند.
2- سیلوهای آرد، پنبه و مواد مشابه
در سیلوهای آرد و کارخانه های پنبه که گرد و غبار قابل اشتعال وجود دارد، استفاده از بوبین های ضد انفجار برای جلوگیری از وقوع انفجار گرد و غبار ضروری است.
بوبین EX به ویژه در شیرهای پنوماتیک مانند شیر برقی ضد انفجار هافنر یا سایر شیرهای مشابه مورد استفاده قرار می گیرد تا از ایجاد جرقه یا آتش سوزی در محیط های حساس جلوگیری کند.
همچنین، در سیلوهایی که ذرات ریز مواد ممکن است در هوا معلق شوند، این بوبین ها می توانند به عنوان محافظی برای جلوگیری از خطرات انفجاری عمل کنند.
3- کارخانه های شیمیایی
در کارخانه های شیمیایی که ممکن است گازهای شیمیایی قابل اشتعال و گرد و غبار صنعتی وجود داشته باشد، استفاده از بوبین EX برای سیستم های برقی و تجهیزات کنترلی حیاتی است.
4- مناطق صنعتی با خطر انفجار گرد و غبار
در کارخانه های سیمان، فولاد، و مواد معدنی که احتمال وجود گرد و غبار قابل اشتعال (مانند گرد و غبار سنگ، پودر فلزات، یا مواد معدنی) در هوا وجود دارد، این بوبین ها می توانند از انفجارهای گرد و غبار جلوگیری کنند.
خطر انفجار در چنین محیط هایی می تواند از طریق ایجاد جرقه های کوچک یا حرارتهای زیاد ایجاد شود، بنابر این استفاده از بوبین EX اهمیت زیادی دارد.
شما صنعتگران محترم می توانید برای مشاوره و تهیه انواع بوبین ضد انقجار یا سایر بوبین ها با کارشناسان ما در علی صنعت از طریق شماره های درج شده در سایت و یا به صورت حضوری در ارتباط باشید.
مشخصات
| ارتفاع بوبین این مقدار بیانگر قد بوبین در محل نصب خودش است |
29/7 میلیمتر |
|---|---|
| قطر شفت بوبین این مقدار بیانگر قطر حفره ای است که بر روی بوبین قرار داشته و شفت شیر برقی به آن وارد می شود |
9 میلیمتر |
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
ناس مگنت (nass magnet) |
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
آلمان |
