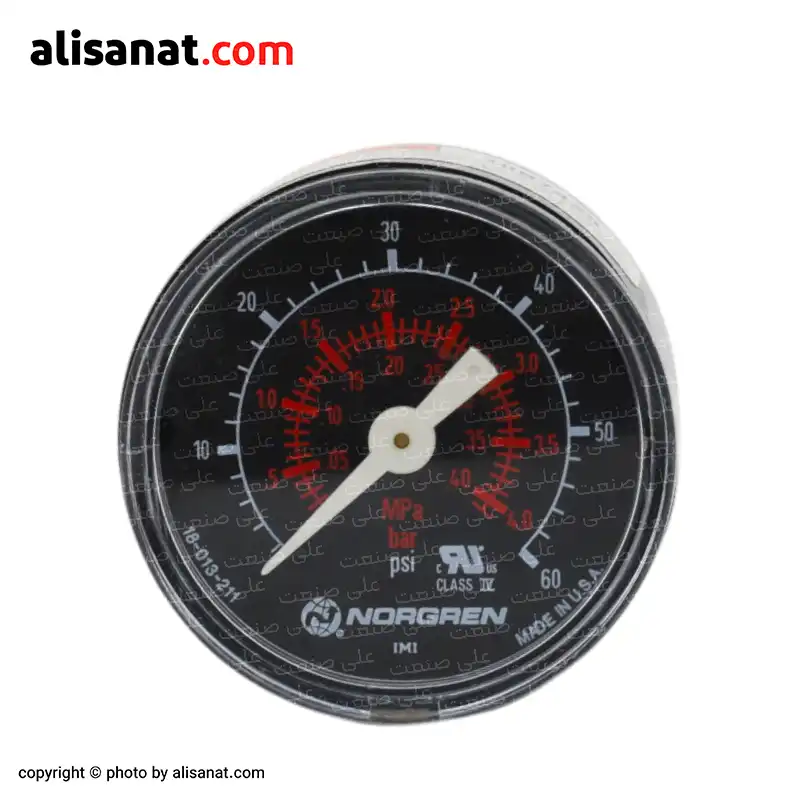

گیج فشار نورگرن 4 بار صفحه 4 سانت افقی
- ساخت کمپانی نورگرن ( کشور آمریکا )
- دقت اندازه گیری بالا
- طول عمر زیاد
- مناسب برای انواع سیالات
- صفحه 4 سانتی 4 بار
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
1.250.000 تومان
فهرست مطالب
معرفی
گیج فشار نورگرن 4 بار صفحه 4 سانت
در صنایع مختلف، دقت در اندازه گیری فشار سیالات از اهمیت بالایی برخوردار است، زیرا این عامل مستقیما بر عملکرد قطعات مختلف و ایمنی بیشتر تأثیر می گذارد
گیج های فشار به عنوان یکی از ابزارهای کلیدی در این فرآیند، امکان اندازه گیری فشار دقیق را برای اپراتورها و مهندسان فراهم می کنند.
برند نورگرن، یکی از کمپانی های برجسته در صنعت تولید ابزارهای اندازه گیری و کنترل می باشد که با ارائه محصولات با کیفیت و قابل اعتماد، جایگاه ویژه ای در این حوزه به دست آورده است.
یکی از محصولات پر فروش این برند، گیج فشار نورگرن 4 بار با صفحه 4 سانتی متری است که با طراحی آنالوگ، دقت و خوانایی بالا را برای کاربران می آورد.
در این مقاله، به بررسی ویژگی ها، کاربردهای استفاده از این مدل می پردازیم و نقش آن در بهبود عملکرد سیستم های صنعتی مختلف را مورد بررسی قرار می دهیم.
ویژگی ها و مشخصات فنی گیج فشار نورگرن

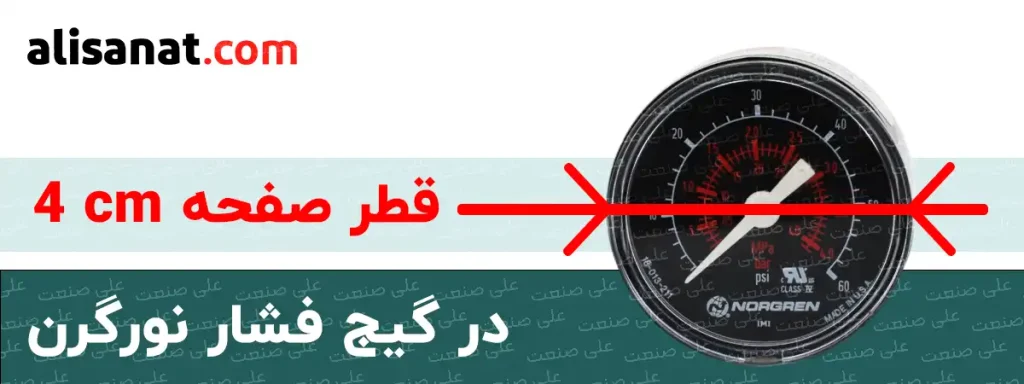

1 - این گیج فشار نورگرن با صفحه ای به قطر 4 سانتی متر طراحی شده است که به طور خاص برای فضا های کوچک و محدود طراحی شده است.
اندازه کوچک آن به کاربران این امکان را می دهد که بدون نیاز به فضای زیاد، از دقت اندازه گیری آن بهره مند شوند.

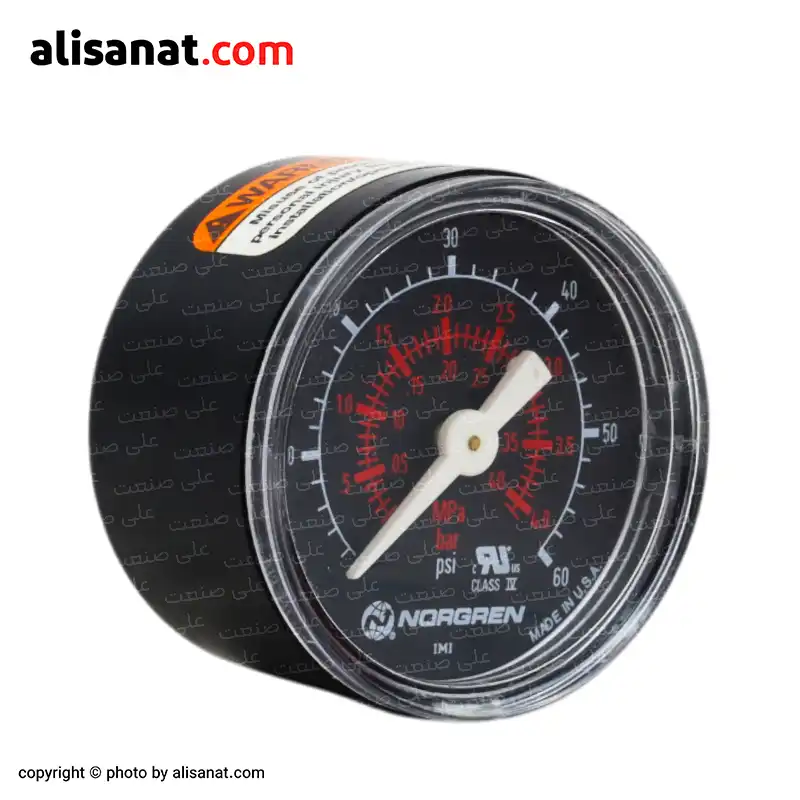

طراحی آنالوگ با عقربه سفید رنگ، این امکان را فراهم می آورد که به راحتی قابل خواندن باشد، حتی در محیط هایی با نور کم.
2 - محدوده اندازه گیری فشار : گیج فشار نورگرن قادر است فشار را در محدوده های 0 تا 4 بار اندازه گیری کند.
بر روی صفحه نمایش، واحد های اندازه گیری psi و mpa نیز مشخص شده است.
چنین محدوده ای آن را به ابزاری مناسب برای سیستم های کم فشار تبدیل می کند و می توان از آن برای انواع سیالات استفاده کرد
3 - مکانیزم عملکرد : استفاده از مکانیزم بوردون تیوب (Bourdon Tube) در این گیج 4 بار، دقت اندازه گیری فشار را ببسیار افزایش می دهد.
همچنین این مکانیزم باعث می شود که گیج فشار نورگرن به طور پیوسته و پایدار عمل کند و نوسان کمتری در نمایش فشار ایجاد شود.
4 - مواد ساخت : بدنه گیج فشار نورگرن از مواد مقاوم در برابر خوردگی و شرایط محیطی سخت ساخته شده است.
این ویژگی به آن امکان می دهد که در برابر، دماهای بالا و پایین، و سایر شرایط محیطی آسیب زا مقاومت کند.
استفاده از آلیاژهای باکیفیت در ساخت آن، طول عمر دستگاه را افزایش داده و نیاز به تعویض زود هنگام را کم می کند.

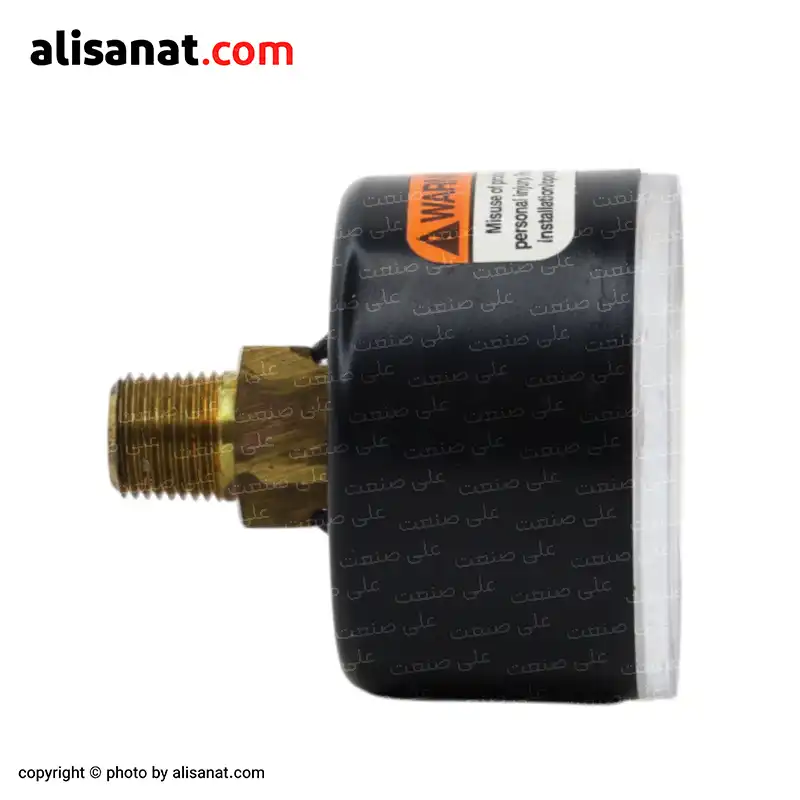

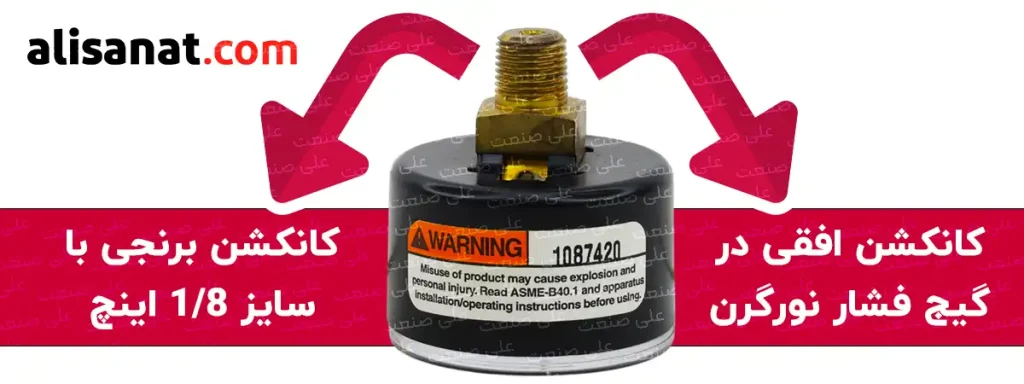

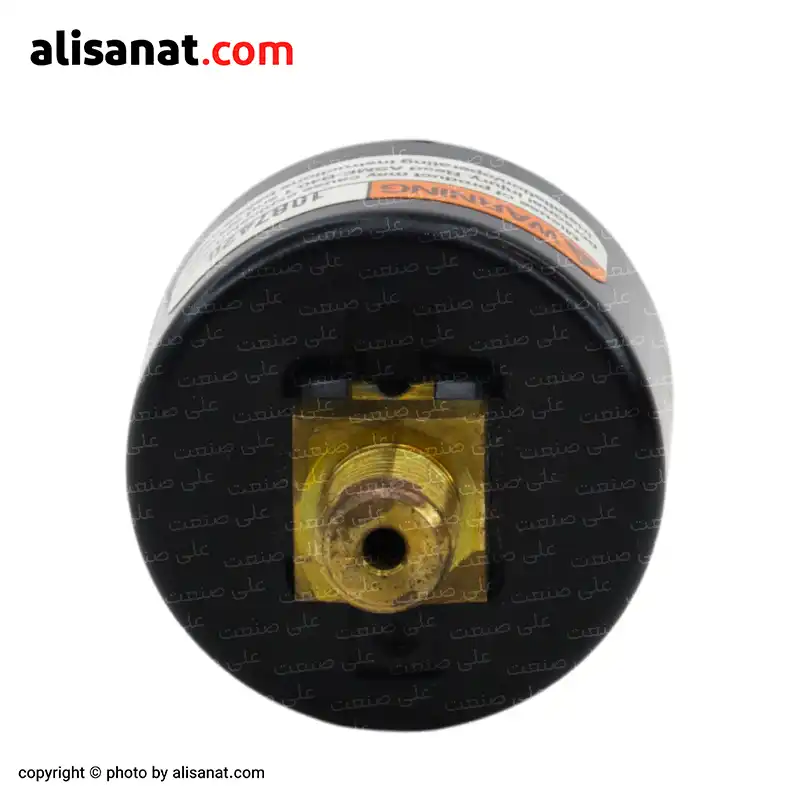

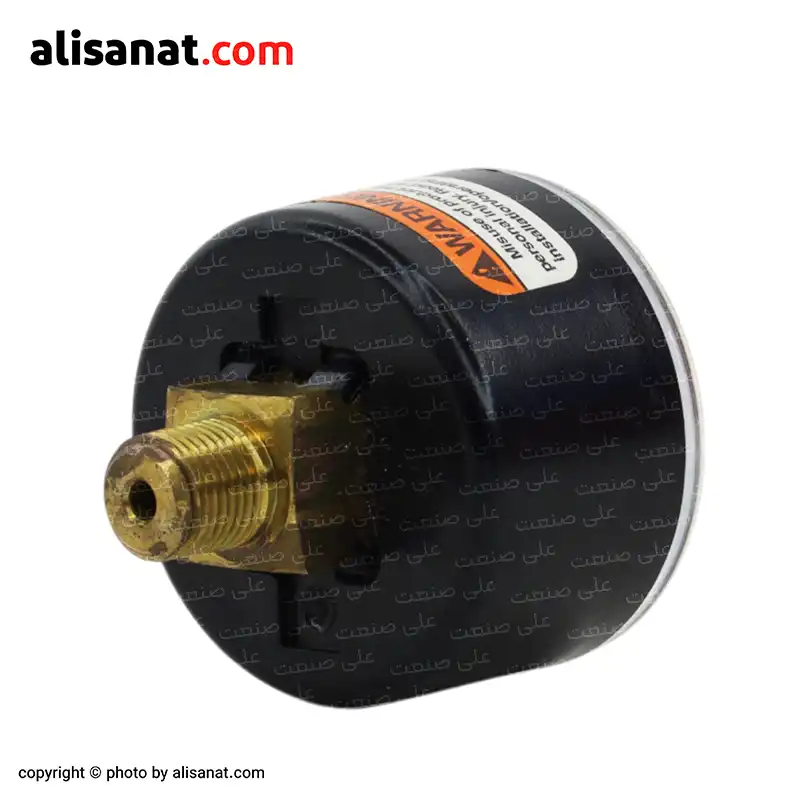

5 - نوع اتصال : کانکشن این گیج فشار نورگرن از نوع افقی یا ( از پشت ) است.
جنس کانکشن از آلیاژ برنج خشک ساخته شده و سایز رزوه ی آن 1/8 اینچ می باشد
این مشخصات و ویژگی ها باعث می شود، گیج فشار نورگرن به ابزاری مناسب برای استفاده در سیستم های مختلف هیدرولیک، پنوماتیک، آب ، تهویه مطبوع و... تبدیل شود.
نحوه عملکرد گیج فشار نورگرن
همانطور که در قسمت مشخصات فنی اشاره شد، این گیج فشار نورگرن با مکانیزم بوردون تیوب عمل می کند که در ادامه نحوه عملکرد این دستگاه به طور ساده شرح داده می شود.
1 - ورود سیال به گیج : هنگامی که سیال وارد گیج می شود، این فشار به لوله بوردون که به صورت خمیده طراحی شده، وارد می شود.
لوله بوردون از مواد فلزی ساخته شده است که خاصیت الاستیک دارند و تحت فشار تغییر شکل می دهند.
2 - تغییر شکل بوردون : با افزایش فشار، لوله بوردون تغییر شکل می دهد و خم می شود.
این تغییر شکل به طور مستقیم با مقدار فشار وارد شده ارتباط دارد و هرچه فشار بیشتر باشد، انحراف لوله بیشتر خواهد بود.
3 - انتقال حرکت به عقربه : حرکت لوله بوردون از طریق یک مکانیزم دندانه دار به عقربه گیج منتقل می شود.
این عقربه در نهایت فشار را بر حسب بار یا واحد های دیگر به طور دقیق نشان می دهد.
4 - خواندن فشار : در نهایت، عقربه مقدار فشار سیال را روی صفحه مدرج گیج نمایش می دهد.
این صفحه به صورت واضح و خوانا طراحی شده تا کاربر به راحتی مقدار دقیق فشار را مشاهده و تفسیر کند.
نکات مهم درباره استفاده از گیج فشار نورگرن
1 - نصب صحیح گیج فشار نورگرن : محل نصب گیج فشار بسیار با اهمیت است.
مثلا در سیستم های پنوماتیک از این گیج بر روی انواع واحد مراقبت پنوماتیک یا انواع رگولاتور پنوماتیک استفاده می شود.
اتصال صحیح گیج باعث نمایش درست فشار در سیستم می شود و با آگاهی از این موضوع می توانیم فشار سیستم را به درستی تنظیم و کنترل نماییم.
2 - فشار مناسب : این مدل گیج برای استفاده از رنج 0 تا 4 بار طراحی شده است و چنانچه فشار سیستم بیش از این مقدار باشد، گیج نمی تواند فشار درست را به ما نشان دهد و ممکن است باعث خطرات جانی و مالی گردد.
3 - ارتعاشات : با توجه به عقربه ای بودن این گیج، باید توجه داشت که ارتعشات دستگاه ممکن است باعث خطا در اندازه گیری فشار شود که در این شرایط می توان از گیج فشار دیجیتال استفاده کرد
به طور کلی برای انتخاب گیج فشار مناسب باید به نوع سیال، محل نصب، نوع و سایز کانکشن، شرایط محیطی، فشار مورد نظر و پارامتر های دیگر توجه شود.
شما صنعتگران محترم می توانید برای تهیه گیج فشار نورگرن یا انواع گیج فشار با شرکت علی صنعت در ارتباط باشد
مشخصات
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
NORGREN (نورگرن) |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
آمریکا |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
18-013-211 |
| سایز رزوه این عدد بیانگر سایز تنها رزوه ی اتصال محصول است |
1/8 (یک هشتم اینچ) |
