فلو سرجکی پنوماتیک تفلونی
- کیفیت و دقت تنظیم بالا
- مخصوص هوای فشرده
- موجود در سایز های مختلف
- تنظیم سرعت از نقطه صفر
- مدل تفلونی با قیمت مناسب
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
77.000 تومان
فهرست مطالب
معرفی
فلو سرجکی پنوماتیک تفلونی ، قطعه ای ارزشمند برای تنظیم سرعت انواع جک پنوماتیک !!
تنظیم سرعت یکی از عوامل مهم در عملکرد تجهیزات پنوماتیک محسوب شده و تنظیم نبودن آن می تواند به شکل کاملا مستقیم بر روی خروجی کار تاثیر بگذارد
مثلا فرض کنید که قرار است یک سیلندر پنوماتیک با کورس حرکتی 1 متر ، تمام مسیر را به آرامی و در طی مدت زمان 10 ثانیه طی کرده و پس از هل دادن جعبه ای که در جلوی آن قرار گرفته است به عقب باز گردد (قدرت جک توانایی جابجایی 100 کیلوگرم را دارد اما وزن جعبه مورد نظر 50 گیلوگرم است)
در حالتی که از فلو سرجکی پنوماتیک برای کنترل سرعت این جک استفاده نشده باشد ، جک با سرعت بالایی به جعبه ضربه وارد کرده و آن را به چند متر آن طرف تر پرتاب خواهد کرد و یا بدنه کارتن را شکافته و به محصول درونش آسیب خواهد زد و اما در حالتی که از فلو سرجکی استفاده شده باشد ، جک با سرعت بسیار کمی با حفظ قدرتش به جعبه نزدیک شده و آن را به سمت محل مورد نظر هدایت می کند
اما در رابطه با اینکه فلو سرجکی پنوماتیک چطور این کار را انجام می دهد و نحوه نصب استاندارد آن به چه شکل است مواردی هستند که در ادامه به آن می پردازیم
نحوه استفاده و عملکرد فلو سرجکی پنوماتیک

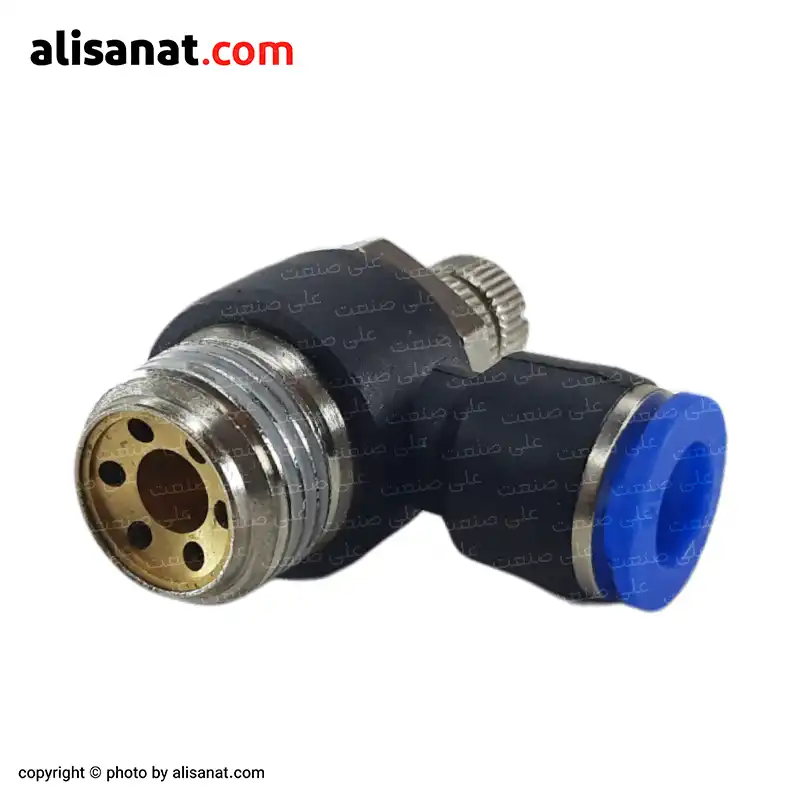

بر روی فلو سرجکی پنوماتیک 2 پورت وجود دارد که یکی به شکل رزوه بیرون دنده و دیگری به شکل یک اتصال فیتینگی شیلنگ خور است
قسمت رزوه در آن باید با سایز رزوه جک پنوماتیک مورد نظرمان همخوانی داشته و مستقیم بر روی آن نصب گردد و این در حالی است که قسمت شیلنگ خور می تواند هر سایزی از شماره های استاندارد شیلنگ پنوماتیک پلی اورتان را داشته باشد

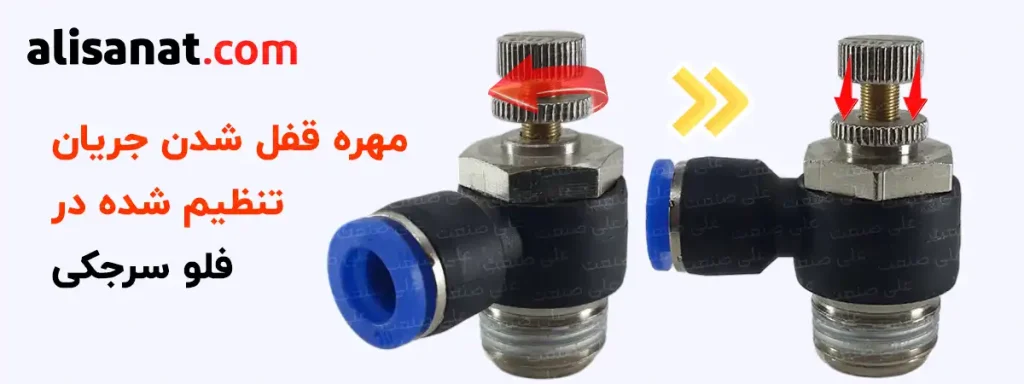

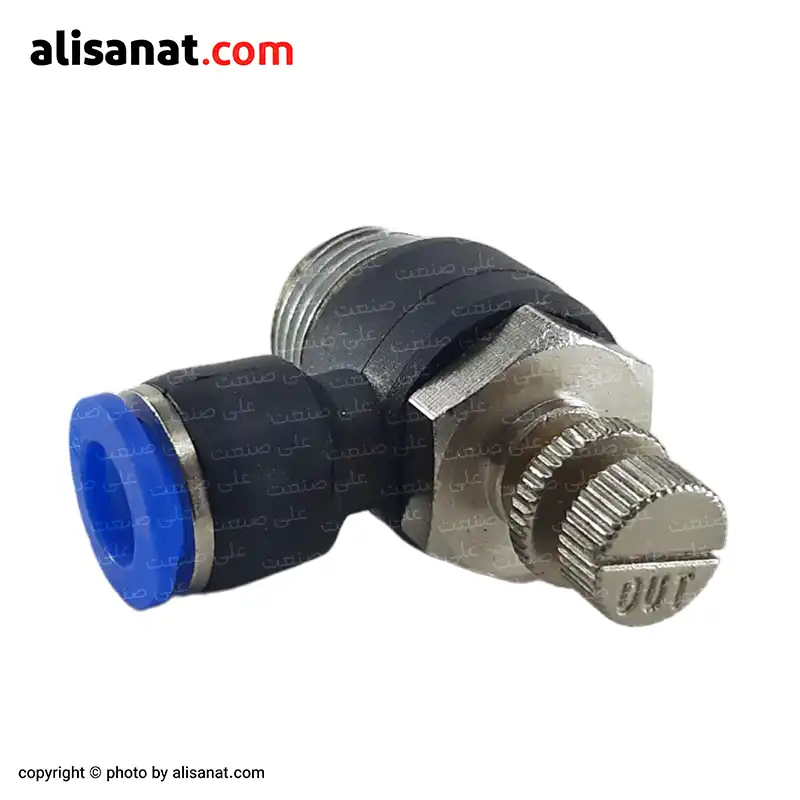

بر روی فلو سرجکی پنوماتیک یک ولوم تنظیم وجود دارد که می توان به وسیله آن سرعت عبور سیال را زیاد و یا کم کرد و همچنین در زیر پیچ تنظیم اصلی فلو کنترل پنوماتیک ، مهره ای قرار داده شده است تا بتوان به کمک آن ، پیچ تنظیم جریان اصلی را قفل کرده و جریانی ثابت داشته باشیم تا از مقدار تنظیم شده تغییر پیدا نکند
نکته جالب در مورد فلو سرجکی پنوماتیک این است که این قطعه تنها سرعت جریان عبوری از یک سمت خود را کنترل می کند و جریان عبوری از سمت دیگر به شکل خلاص و یا در اصطلاح سوپاپ دار انجام می شود
در اصل این فلو کنترل پنوماتیک بر روی جریان ورودی به جک پنوماتیک تاثیری نداشته و تنها بر روی جریان خروجی از آن اثر می گذارد

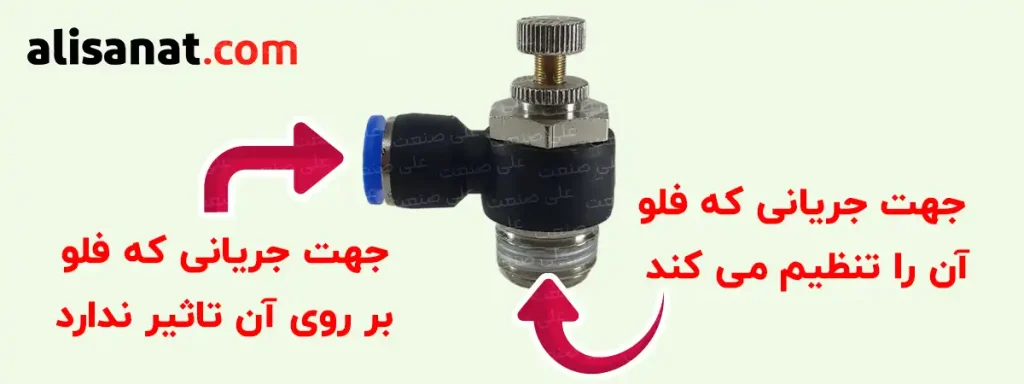

همانطور که در تصویر مشخص شده است زمانی که سیال از قسمت شیلنگ خور فلو سر جکی پنوماتیک وارد شده و از قسمت رزوه آن خارج شود ، فلو سرجکی پنوماتیک به شکل خلاص عمل کرده و بر روی سیال تاثیر نمی گذارد اما در صورتی که ورودی هوای فشرده از قسمت رزوه و خروجی آن از سمت شیلنگ خور باشد ، بر روی آن تاثیر گذاشته و تنظیم سرعت بر روی آن اعمال می شود
این نحوه طراحی عملکرد بر این اساس است تا فلو سرجکی پنوماتیک فقط در هنگام تخلیه سیلندر در هر جهت عمل کرده و جک به هنگام حرکت به طرفین ریپ نزند و در اصطلاح دیگر دل دل نکند
زیرا اگر جریان هوا در هنگام ورود باد به سیلندر تاثیر گذار باشد ، لوازم های داخلی سیلندر پنوماتیک در هنگام بیرون آمدن شفت ، مقاومت ایجاد کرده و از حرکت آزادانه شفت و پیستون در سیلندر پنوماتیک جلوگیری خواهند کرد که همین موضوع سبب حرکت پله ای در شفت جک پنوماتیک خواهد شد

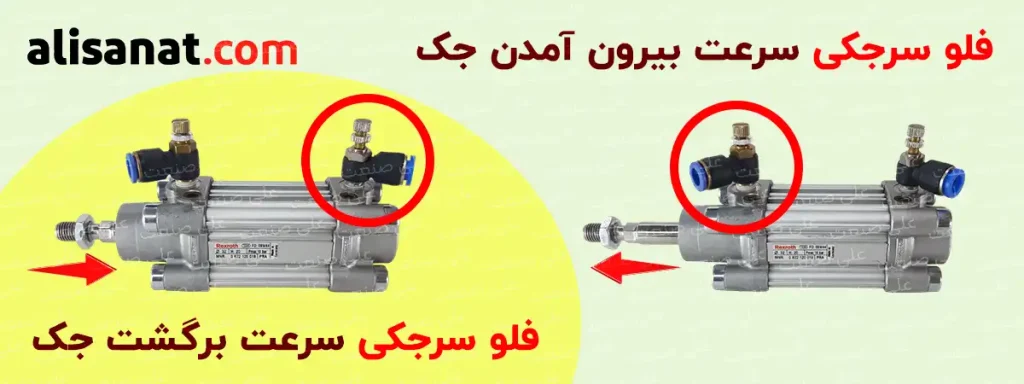

اما در جهتی که جک پنوماتیک آزادانه و بدون هیچ مانعی به حرکت در بیاید فلو سرجکی تنها هوای خروجی از سیلندر در هر جهت را کنترل کرده و به شکل استاندارد ، سرعت رفت و برگشت جک کنترل می شود
تفاوت فلو سرجکی اورینگی با فلو سرجکی تفلونی پنوماتیک
در فلو سرجکی تفلونی ، لایه ای سفید رنگ بر روی رزوه اتصال پنوماتیک پوشانده شده است که به عنوان نوار تفلون بوده و گفته می شود با وجود آن نیازی به نوار تفلون نخواهیم داشت اما در عمل اینطور نبوده و در اغلب اتصالات تفلونی نبز نیاز به استفاده از نوار و یا خمیر تفلون خواهیم داشت
اما در فلو سر جکی اورینگی پنوماتیک به دلیل اورینگی که در کف اتصال قرار داده شده است بدون نیاز به هرگونه نوار تفلون ، فلو سذ جکی آببند خواهد شد
سایز های فلو سرجکی تفلونی پنوماتیک
در قسمت شیلنگ خور فلو سرجکی پنوماتیک تفلونی می توان سایز های استاندارد شیلنگگلی اورتان مثل :
16-14-12-10-8-6-4
میلیمتر را داشته باشیم
و همچنین در سمت رزوه فلو سرجکی پنوماتیک تفلونی می توان یکی از سایز های :
m5 ( ام پنج )
1/8 ( یک هشتم اینچ )
1/4 ( یک چهارم اینچ )
3/8 (سه هشتم اینچ )
1/2 ( یک دوم اینچ )
را داشته باشیم
مدل های مختلف از فلو سرجکی پنوماتیک تفلونی در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد
اگر سوال و یا نظری در رابطه با انواع فلو سرجکی پنوماتیک دارید ، لطفا با ما به اشتراک بگذارید
مشخصات
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
NSE |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
