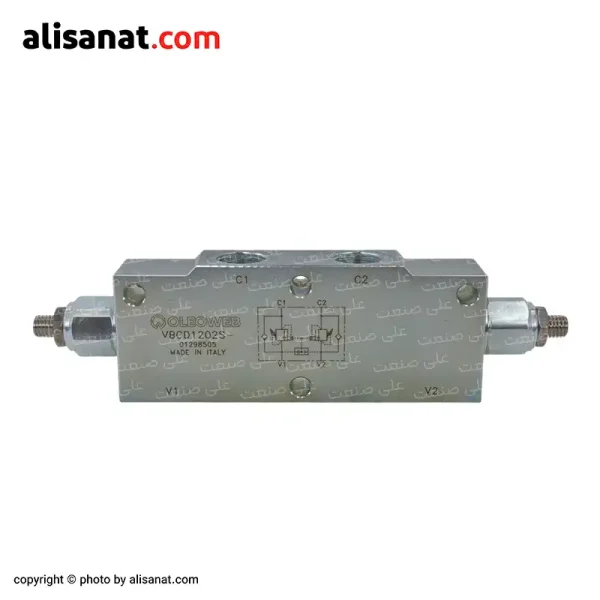

کانتر بالانس دوبل اولوب
- ساخت کشور ایتالیا ( شرکت اولوب )
- مناسب برای اکثر سیستم های هیدرولیک
- کنترل حرکت در هر دو جهت سیلندر
- کاهش استهلاک سیستم هیدرولیکی
- عملکرد هوشمند با پایلوت داخلی
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
5.700.000 تومان
فهرست مطالب
معرفی
کانتر بالانس دوبل اولوب
تصور کنید که یک جرثقیل در حال جا به جایی یک محموله چند تنی است.
اپراتور دسته کنترل را پایین می آورد، اما ناگهان بار آزاد می شود و با سرعت زیادی سقوط می کند.
آیا می دانید این اتفاق فقط در کسری از ثانیه می تواند منجر به خسارت مالی و جانی جبران ناپذیر شود؟
این اتفاق زمانی رخ می دهد که سیستم هیدرولیکی نتواند فشار و حرکت بار را به درستی کنترل کند.
اما چطور می توان از چنین فاجعه ای جلوگیری کرد؟
پاسخ: کانتر بالانس دوبل اولوب است.
کانتر بالانس دوبل چیست؟
کانتر بالانس دوبل اولوب یک شیر هیدرولیکی کنترلی است که مانند یک ترمز هوشمند، حرکت سیلندر را در هر دو جهت کنترل می کند.
این شیر با تنظیم فشار روغن، از سقوط ناگهانی بار و حرکات نا خواسته جلوگیری کرده و باعث حرکت نرم و ایمن تجهیزات هیدرولیکی می شود.
ویژگی های کانتر بالانس دوبل
1- کنترل حرکت در هر دو جهت سیلندر: این شیر برخلاف کانتر بالانس تک ( یکطرفه) که فقط یک جهت را کنترل می کند، در هر دو جهت عملکرد دارد.
2- جلوگیری از سقوط ناگهانی بار
3- تنظیم دقیق سرعت و فشار با پیچ های کنترلی
4- عملکرد هوشمند با پایلوت داخلی
5- کاهش فشار و استهلاک در سیستم هیدرولیکی
6- قابلیت استفاده در انواع ماشین آلات صنعتی
7-
مشخصات فنی کانتر بالانس اولوب
|
مدل |
سایز اتصال (BSPP) |
حداکثر فشار (bar/PSI) |
حداکثر دبی (L/min) |
نسبت پایلوت |
|---|---|---|---|---|
|
VBCD1202S |
1/4 اینچ |
350 بار (5075 PSI) |
40 L/min |
1:4.25 |
|
VBCD3801S |
3/8 اینچ |
350 بار (5075 PSI) |
60 L/min |
1:4.25 |
|
VBCD1203S |
1/2 اینچ |
350 بار (5075 PSI) |
80 L/min |
1:4.25 |
|
VBCD3402S |
3/4 اینچ |
350 بار (5075 PSI) |
120 L/min |
1:8.75 |
مشخصات عمومی:
نوع شیر: کانتر بالانس دوبل (Dual Counterbalance Valve)
کاربرد: کنترل بار در دو جهت برای سیلندرهای هیدرولیکی
طراحی برای مدار: Open Center (مدار مرکز باز)
فشار کاری: حداکثر 350 بار (5075 PSI)
حداکثر دبی عبوری: بسته به مدل، تا 120 لیتر بر دقیقه (L/min)
نسبت پایلوت: 1:4.25 و 1:8.75 (بسته به مدل و نیاز کاربری)
جنس بدنه: فولاد با پوشش روی (Zinc-plated steel)
دمای عملیاتی: از -20 تا +80 درجه سانتی گراد
اتصالات ورودی و خروجی: BSPP در سایزهای 1/4 تا 3/4 اینچ
تعداد پورت ها:
V1 و V2 مسیرهای ورودی هستند که روغن از طریق آن ها وارد سیستم می شود.
C1 و C2 به سیلندر متصل شده و جریان روغن را برای کنترل حرکت در هر دو جهت هدایت می کنند.
نحوه عملکرد کانتر بالانس دوبل اولوب
نحوه عملکرد کانتر بالانس دوبل اولوب
همانطور که قبلا اشاره کردیم کانتر بالانس دوبل دارای 4 پورت اصلی است.
V1 و V2: ورود روغن به سیلندر برای حرکت بار
C1 و C2: خروج روغن از سیلندر و برگشت به مخزن هیدرولیک
نحوه ورود و خروج روغن در دو وضعیت بالا و پایین بردن بار تفاوت دارد:
هنگام بالا بردن بار (حرکت سیلندر به بیرون)
1- روغن هیدرولیک از طریق پورت V1 یا V2 وارد سیلندر می شود.
2- فشار روغن باعث حرکت پیستون شده و بار را به سمت بالا حرکت می دهد.
3- همزمان، روغن طرف دیگر سیلندر از طریق پورت C1 یا C2 خارج می شود.
4- پایلوت در این لحظه فشار سیستم را بررسی کرده و مسیر خروج روغن را تنظیم می کند تا حرکت یکنواخت باشد.
تأثیر پیچ های تنظیم در این حالت:
اگر پیچ تنظیم را سفت کنید، فشار مورد نیاز برای باز شدن شیر افزایش می یابد و روغن کندتر از پورت C1/C2 خارج می شود که در نتیجه حرکت سیلندر آهسته تر و دقیق تر خواهد بود.
اگر پیچ تنظیم را شل کنید، شیر زودتر باز می شود و روغن با سرعت بیشتری از C1/C2 خارج می شود و حرکت سیلندر سریع تر خواهد شد.
2- هنگام پایین آوردن بار (کنترل سرعت و جلوگیری از سقوط ناگهانی)
1- روغن از پورت V2 یا V1 وارد سیلندر می شود تا بار را پایین بیاورد.
2- در این لحظه نیروی جاذبه فشار بیشتری روی بار ایجاد می کند و می خواهد سیلندر را سریع تر پایین بکشد.
3- روغن سمت دیگر سیلندر باید از طریق پورت C1 یا C2 خارج شود، اما کانتر بالانس دوبل این خروجی را کنترل می کند تا از سقوط ناگهانی جلوگیری کند.
4- پایلوت واکنش نشان داده و مسیر خروجی را تا حد مشخصی باز نگه می دارد تا بار با کنترل کامل پایین بیاید.
تأثیر پیچ های تنظیم در این حالت:
اگر پیچ تنظیم را سفت کنید، فشار لازم برای باز شدن مسیر خروجی C1/C2 بیشتر می شود و بار کندتر و با کنترل بیشتری پایین می آید.
و همچنین اگر پیچ تنظیم را شل کنید، مسیر خروجی C1/C2 زودتر باز می شود و بار سریع تر پایین می آید.
نقش پایلوت در تنظیم عملکرد کانتر بالانس دوبل
پایلوت کنترل فشار ورودی و خروجی را بر عهده دارد و تعیین می کند که چه زمانی شیر باز یا بسته شود.
پایلوت چگونه کار می کند؟عملکرد پایلوت وابسته به یک شیر برقی هیدرولیک یا شیر فرمان دهنده ی دیگری است تا شروع به کار کند.
وقتی فشار پایلوت زیاد باشد: شیر سریع تر باز می شود و حرکت سیلندر روان تر خواهد شد.
و همچنین وقتی فشار پایلوت کم باشد: کانتر بالانس دوبل دیرتر باز می شود و حرکت سیلندر کنترل شده تر خواهد بود.
پایلوت باعث می شود که مسیر برگشت روغن به صورت ناگهانی باز نشود و از افت فشار سریع در سیستم جلوگیری کند.
چگونه پیچ های تنظیم را برای بهترین عملکرد کانتر بالانس دوبل تنظیم کنیم؟
پیچ های کنترلی در دو طرف بدنه کانتر بالانس هیدرولیک قرار دارند و برای تنظیم فشار و حساسیت پایلوت به کار می روند.
اگر پیچ تنظیم فشار را در جهت عقربه های ساعت سفت کنید:
فشار لازم برای باز شدن شیر بیشتر می شود
خروج روغن کند تر می شود و حرکت سیلندر نرم تر و کنترل شده تر خواهد بود.
اگر پیچ تنظیم فشار را خلاف عقربه های ساعت شل کنید:
کانتر بالانس اولوب زودتر باز می شود و روغن سریع تر تخلیه خواهد شد.
حرکت سیلندر سریع تر می شود، اما ممکن است کنترل کمتری داشته باشد.
در صنایع حساس مثل رباتیک و جرثقیل های ساختمانی، معمولاً پیچ های تنظیم را به گونه ای سفت می کنند که حرکت بار با کنترل بیشتری انجام شود.
نکته:
پیچ تنظیم و پایلوت در کانتر بالانس دوبل کاملاً با هم در ارتباط هستند.
پایلوت تعیین می کند که شیر چه زمانی باز شود، اما تنظیمات این باز شدن توسط پیچ های تنظیم کنترل می شود.
پیچ های تنظیم که روی بدنه قرار دارند مقدار فشاری که پایلوت برای باز شدن نیاز دارد را تغییر می دهند.
در نتیجه، میزان حساسیت پایلوت به فشار و نحوه عملکرد شیر، بستگی به تنظیمات پیچ دارد.
نکات مهم هنگام تنظیم پیچ های کانتر بالانس دوبل
تغییرات را به آرامی و در مقدار کم انجام دهید.
هر بار پیچ را فقط به اندازه 1/4 دور بچرخانید و تست کنید.
در صورتی که سیستم بیش از حد کند یا سریع شد، مجدداً تنظیم را بازبینی کنید.
از ابزار مناسب برای تنظیم پیچ ها استفاده کنید تا به قطعات آسیب نزنید.
کاربرد های کانتر بالانس دوبل
جرثقیل های ساختمانی و صنعتی: کنترل حرکت ایمن و جلوگیری از سقوط بار
بالابرهای هیدرولیکی: تضمین حرکت نرم و جلو گیری از افتادن ناگهانی بار
ماشین آلات راه سازی (بیل مکانیکی، لودر و گریدر): کنترل بازوهای هیدرولیکی
پرس های هیدرولیکی: تنظیم فشار و سرعت عملکرد جک ها
دستگاه های تزریق پلاستیک: کنترل حرکت دقیق سیلندرها
ربات های صنعتی: حرکت کنترل شده بازوهای مکانیکی
تجهیزات حمل و نقل سنگین (لیفتراک و تاور کرین): جلوگیری از افت ناگهانی بار
سیستم های دریایی و کشتی سازی: کنترل هیدرولیکی آسانسورها و جرثقیل های دریایی
برخی از دلایل خرابی کانتر بالانس دوبل
آلودگی روغن هیدرولیک : ورود ذرات و ناخالصی ها باعث گرفتگی مجاری داخلی و کاهش عملکرد می شود.
افزایش فشار بیش از حد مجاز: فشار بیش از حد می تواند به اجزای داخلی آسیب زده و نشتی ایجاد کند.
تنظیم نادرست پیچ های کنترلی: عدم تنظیم صحیح پیچ ها منجر به عملکرد نامناسب و حتی خرابی شیر می شود.
استفاده از روغن نامناسب یا بی کیفیت: روغن غیر استاندارد موجب فرسایش زودهنگام قطعات داخلی می شود.
استفاده مداوم بدون نگهداری و سرویس دوره ای: عدم تعویض روغن یا بررسی وضعیت قطعات باعث کاهش عمر مفید دستگاه خواهد شد.
جمع بندی
کانتر بالانس دوبل اولوب یک قطعه حیاتی در سیستم های هیدرولیکی است که با کنترل دقیق جریان روغن، از سقوط ناگهانی بار و حرکات ناخواسته جلوگیری می کند.
این شیر برای انواع جرثقیل‌ها، بالابرها، ماشین آلات صنعتی و راه سازی کاربرد دارد و باعث افزایش ایمنی، کاهش استهلاک و بهبود عملکرد تجهیزات هیدرولیکی می شود.
شرکت علی صنعت به عنوان یکی از تأمین کنندگان معتبر در زمینه تجهیزات هیدرولیکی، ارائه دهنده کانتر بالانس دوبل اولوب با کیفیت بالا و استانداردهای بین المللی است.
برای دریافت اطلاعات بیشتر و خرید این محصول، می توانید با ما در ارتباط باشید.
مشخصات
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
اولوب (OLEOWEB) |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
ایتالیا |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
روغن |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
فولاد با روکش گالوانیزه |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
VBCD |
