راهنمای جامع قفل کن هیدرولیک دوبل اولوب در سیستم‌ های هیدرولیکی – علی صنعت

در صنایع هیدرولیکی، یکی از مهم‌ ترین چالش‌ ها، کنترل دقیق جریان روغن و جلوگیری از نشتی یا حرکت‌ های ناخواسته در سیستم‌ ها است.

این موضوع به‌ ویژه در تجهیزات سنگین مانند جرثقیل‌ ها، ماشین‌ آلات راه‌ سازی و بالابرها اهمیت حیاتی دارد.

قفل کن هیدرولیک یکی از قطعات کلیدی در این سیستم‌ ها است که با عملکرد دقیق و طراحی منحصر به‌ فرد خود، نیازهای ایمنی و پایداری سیستم‌ های هیدرولیکی را تأمین می‌ کند.

تصور کنید در حال کار با یک بیل مکانیکی یا بالابر هستید و ناگهان سیستم دچار افت فشار می‌ شود.

در چنین شرایطی، قفل کن هیدرولیک اولوب جریان روغن را در موقعیت مشخص قفل می‌ کند تا از سقوط یا حرکت‌ های ناگهانی جلوگیری شود.

این قابلیت، ایمنی بالا و کنترل پیشرفته را برای تجهیزات شما به ارمغان می‌ آورد.

در این مقاله، به بررسی جزئیات فنی، عملکرد، کاربردها، مزایا و نکات کلیدی در انتخاب این محصول خواهیم پرداخت و همچنین دلایل خرابی احتمالی و راهکارهای نگهداری آن را شرح می‌ دهیم.

معرفی قفل کن هیدرولیک

قفل کن هیدرولیک یک شیر کنترل مکانیکی است که وظیفه قفل کردن جریان روغن در دو جهت را بر عهده دارد.

این شیر به گونه‌ ای طراحی شده است که در صورت قطع فشار یا خاموش شدن سیستم، موقعیت سیلندرها و اجزای متحرک را بدون نیاز به نیروی خارجی ثابت نگه دارد.

این ویژگی از حرکت‌ های ناگهانی و ناخواسته جلوگیری کرده و ایمنی سیستم‌ های هیدرولیکی را افزایش می‌ دهد.

قفل کن هیدرولیک اولوب یکی از انواع محبوب این محصول است که به دلیل کیفیت بالا، مقاومت در برابر فشارهای زیاد و عملکرد دقیق در بسیاری از صنایع مورد استفاده قرار می‌ گیرد.

این شیر به صورت مکانیکی عمل کرده و برای باز شدن، به فشار پیلوت نیاز دارد که از طریق یک فرمان هیدرولیکی تأمین می‌ شود.

درباره شرکت اولوب

اولوب ( oleweb ) شرکتی ایتالیایی و یکی از پیشروان تولید تجهیزات هیدرولیکی در سطح بین‌المللی است.

این شرکت با بیش از چندین دهه تجربه، محصولاتی مانند انواع فلو کنترل های هیدرولیک و سایر تجهیزات دیگر را با استانداردهای جهانی و کیفیت بالا تولید می‌ کند.

قفل کن هیدرولیک اولوب به دلیل طراحی پیشرفته، مواد اولیه مقاوم و دقت بالا، در صنایع مختلف از جمله معدن، راه‌ سازی، کشاورزی و خودروسازی به‌ طور گسترده مورد استفاده قرار می‌ گیرد.

محصولات این شرکت به‌ واسطه فناوری‌ های مدرن و سیستم‌ های کنترلی دقیق، دوام و ایمنی بالایی دارند.

ساختار قفل کن هیدرولیک اولوب

این شیر از چندین بخش اصلی تشکیل شده است:

بدنه فولادی مقاوم که توانایی تحمل فشارهای بالا را دارد.

سوپاپ‌ های یک‌ طرفه داخلی برای کنترل جریان روغن در هر دو جهت.

کانال‌ های فشار پیلوت که درون بدنه قرار دارند و برای باز کردن مسیرهای قفل‌ شده به کار می‌ روند.

مکانیزم قفل‌ کننده مکانیکی یا سوپاپ، که در صورت قطع فشار، از حرکت ناگهانی سیستم جلوگیری می‌ کند.

پورت های ورود و خروج سیال.

مشخصات فنی قفل کن هیدرولیک اولوب

قفل کن هیدرولیک اولوب در سایزهای مختلف تولید می‌ شود تا بتواند نیازهای متنوع سیستم‌ های هیدرولیکی را برآورده کند.

مشخصات فنی هر سایز به شرح زیر است:

سایز 1/4 اینچ (VRDE140)

حداکثر فشار کاری: 350 بار

حداکثر دبی جریان: 20 لیتر در دقیقه

فشار پیلوت برای باز کردن قفل: 10% فشار کاری سیستم

دمای کاری: -25°C تا +75°C

سایز رزوه‌ ها: استاندارد BSPP 1/4

کاربرد: مناسب برای سیستم‌ های کوچک و متوسط، مانند جک‌ های هیدرولیکی یا دستگاه‌ های کشاورزی.

سایز 3/8 اینچ (VRDE380)

حداکثر فشار کاری: 350 بار

حداکثر دبی جریان: 40 لیتر در دقیقه

فشار پیلوت برای باز کردن قفل: 10% فشار کاری سیستم

دمای کاری: -25°C تا +75°C

سایز رزوه‌ ها: استاندارد BSPP 3/8

کاربرد: مناسب برای ماشین‌ آلات متوسط مانند پرس‌ های هیدرولیکی و جرثقیل‌ های کوچک.

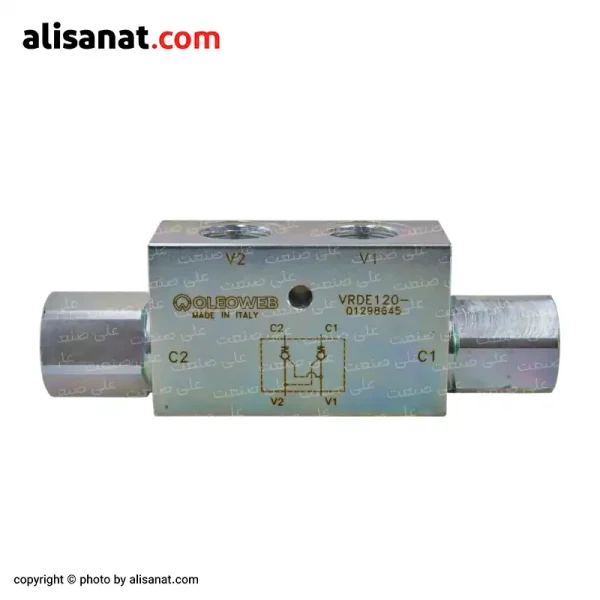

سایز 1/2 اینچ (VRDE120)

حداکثر فشار کاری: 350 بار

حداکثر دبی جریان: 60 لیتر در دقیقه

فشار پیلوت برای باز کردن قفل: 10% فشار کاری سیستم

دمای کاری: -25°C تا +75°C

سایز رزوه‌ ها: استاندارد BSPP 1/2

کاربرد: برای سیستم‌ های صنعتی متوسط و سنگین مانند بیل‌ های مکانیکی کوچک و ماشین‌ آلات راه‌ سازی.

سایز 3/4 اینچ (VRDE340)

حداکثر فشار کاری: 350 بار

حداکثر دبی جریان: 80 لیتر در دقیقه

فشار پیلوت برای باز کردن قفل: 10% فشار کاری سیستم

دمای کاری: -25°C تا +75°C

سایز رزوه‌ ها: استاندارد BSPP 3/4

کاربرد: مناسب برای ماشین‌ آلات سنگین و سیستم‌ های بالابر صنعتی بزرگ.

ویژگی‌ های قفل کن هیدرولیک اولوب

عملکرد مکانیکی بدون نیاز به برق
مقاومت در برابر فشارهای بالا تا 350 بار
افزایش ایمنی و جلوگیری از حرکت ناگهانی
طراحی فشرده و سبک با نصب آسان
قابلیت استفاده در محیط‌ های صنعتی سخت و دماهای متغیر

نحوه عملکرد قفل کن هیدرولیک

بیایید با یک مثال ساده نحوه عملکرد این محصول را بررسی کنیم: جک هیدرولیک:

1. جک هیدرولیک چگونه کار می‌ کند؟

یک جک هیدرولیک دو طرفه دارای دو محفظه روغن است: انتهای جک (پشت پیستون) و جلوی جک (جلوی پیستون).

برای حرکت پیستون جک به جلو یا عقب، روغن باید وارد یکی از این محفظه‌ ها شود و همزمان، روغن از محفظه دیگر خارج شود.

2. نقش قفل کن دوبل در جک هیدرولیک:

قفل کن دوبل بین جک و پمپ هیدرولیک قرار می‌ گیرد و چهار پورت دارد:

C1 و C2: برای ورود و خروج روغن از سیستم به قفل کن.

V1 و V2: به دو طرف جک (پشت و جلوی پیستون) متصل می‌ شوند.
