فلو کنترل سرجکی فستو GRLA
- طراحی فشرده و مقاوم
- تنظیم دقیق جریان هوا
- عملکرد یک طرفه
- تنوع سایز
- طول عمر بالا
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
2.650.000 تومان
فهرست مطالب
معرفی
فلو کنترل سرجکی فستو GRLA
راهکاری مناسب برای بهینه‌سازی سیستم های پنوماتیک
در سیستم های پنوماتیک، کنترل جریان هوا یکی از مهم ترین عوامل در بهبود عملکرد و افزایش طول عمر تجهیزات است.
فلو کنترل سرجکی فستو، به ویژه سری GRLA، به عنوان یکی از بهترین محصولات در این زمینه شناخته می شود.
این محصول، طراحی شده توسط شرکت فستو ( Festo )، به کاربران امکان می دهد سرعت و دقت حرکت جک های پنوماتیک را به طور کامل کنترل کنند.
شرکت علی صنعت، به عنوان یکی از تأمین کنندگان اصلی محصولات پنوماتیک در ایران، افتخار دارد که این محصول را با بهترین شرایط به شما ارائه دهد.
در این مقاله، شما با فلو کنترل سرجکی فستو GRLA و مزایای استفاده از آن آشنا خواهید شد و همچنین یاد می گیرید که چرا فلو سرجکی GRLA گزینه ای ایده آل برای بهبود عملکرد سیستم های صنعتی است.
در ادامه با ویژگی ها، مزایا و نکات نصب و نگهداری این فلو کنترل سرجکی پنوماتیک بیشتر آشنا خواهید شد.
فلو کنترل سرجکی فستو چیست؟
فلو کنترل سرجکی فستو GRLA نوعی شیر پنوماتیک با کاربری صنعتی است که برای مدیریت جریان هوا در سیستم های پنوماتیک طراحی شده است.
این محصول به کاربران امکان می دهد تا با تنظیم دقیق جریان هوا، سرعت و حرکت جک ها را کنترل کنند و از عملکرد روان سیستم اطمینان حاصل نمایند.
این ابزار به دلیل ساختار یک طرفه، طراحی فشرده و مقاوم، و قابلیت تنظیم دقیق، به عنوان یکی از تجهیزات استاندارد در صنایع مختلف از جمله خودروسازی، بسته بندی، و خطوط تولید خودکار شناخته می شود.
از جمله مهم ترین ویژگی های این محصول می توان به دوام بالا، سازگاری با انواع سیستم های پنوماتیک، و تنوع در اندازه های مختلف اشاره کرد.
چرا به آن "سرجکی" می‌گویند؟
این محصول به دلیل استفاده اصلی در تنظیم جریان جک ها یا سیلندرهای پنوماتیک به نام سرجکی شناخته می شود و در پورت های ابتدا یا انتهای جک نصب می شود.
جک های پنوماتیک برای حرکت روان و دقیق نیاز به کنترل جریان خروجی دارند، و این دقیقاً همان چیزی است که فلو کنترل سرجکی فستو فراهم می کند.
ویژگی های منحصر به فرد فلو کنترل سرجکی فستو GRLA
طراحی فشرده و مقاوم: بدنه این شیرها از آلیاژ های باکیفیت ساخته شده است که مقاومت بالایی در برابر فشار و خوردگی دارند.
تنظیم دقیق جریان: به کمک پیچ شیار دار، کاربران می توانند جریان هوا را با دقت بالا تنظیم کنند.
عملکرد یک طرفه: جریان هوا در یک جهت محدود شده و در جهت دیگر آزاد است، که این ویژگی برای کنترل دقیق حرکت سیلندرها بسیار مهم است.
سازگاری بالا: این شیرها در اندازه ها و مدل های مختلف (M5، G1/8، G1/4، G1/2) تولید می شوند و با انواع سیستم های پنوماتیک سازگار هستند.
مشخصات فنی و انواع مدل های فلو کنترل سرجکی فستو GRLA
سری GRLA از شرکت فستو شامل مدل های متنوعی است که برای نیازهای مختلف طراحی شده اند.
هر مدل با توجه به اندازه اتصالات، جریان عبوری، و نوع اتصال کاربردهای خاص خود را دارد که در این بخش، به معرفی چند مدل پرکاربرد می پردازیم:
مشخصات کلی:
جنس بدنه: آلومینیوم با پوشش مقاوم در برابر خوردگی.
حداکثر فشار کاری: 10 بار ( 145 PSI ).
محدوده دمای کاری: 0 تا 60 درجه سانتی گراد.
نوع عملکرد: کنترل یک طرفه جریان هوا.
سیال قابل استفاده: هوای فشرده فیلتر شده بدون روغن یا با روغن.
مدل ها:
1 - GRLA-M5-B
اندازه اتصال: M5
حداکثر فشار کاری: 10 بار
ویژگی خاص: مناسب برای کاربردهایی که نیاز به دقت بالای کنترل جریان دارند.
کاربرد: تجهیزات کوچک و سبک در صنایع الکترونیک یا پزشکی.
2 - GRLA-1/8-B
اندازه اتصال: G1/8
حداکثر جریان عبوری: 200 لیتر در دقیقه
ویژگی خاص: ترکیب دقت بالا و حجم هوای مناسب.
کاربرد: صنایع خودروسازی و بسته‌بندی.
3. GRLA-1/4-B
اندازه اتصال: G1/4
حداکثر جریان عبوری: 610 لیتر در دقیقه
ویژگی خاص: مناسب برای سیستم های متوسط با نیاز به جریان بیشتر.
کاربرد: دستگاه های تولیدی و سیستم های اتوماتیک.
4 - GRLA-1/2-B
اندازه اتصال: G1/2
حداکثر جریان عبوری: 1800 لیتر در دقیقه
ویژگی خاص: طراحی شده برای سیستم های بزرگ و پر مصرف.
کاربرد: تجهیزات سنگین صنعتی و خطوط تولید گسترده.
نحوه انتخاب مدل مناسب فلو کنترل سرجکی
برای انتخاب مدل مناسب از سری GRLA، باید عوامل زیر را در نظر بگیرید:
اندازه اتصال: متناسب با سایز جک ها و سیستم شما.
حداکثر جریان عبوری: بر اساس نیازهای سیستم به حجم جریان هوا باید دقت شود.
نوع اتصال: پیچی یا فشاری (Push-in).
شرایط کاری: دما، فشار، و نوع کاربرد.
راهنمای گام‌به‌گام نصب و استفاده از فلو کنترل سرجکی فستو GRLA
مرحله اول: آماده سازی پیش از نصب در فلو کنترل سرجکی فستو
قبل از نصب فلو کنترل، مطمئن شوید که:
سیستم پنوماتیک خاموش و بدون فشار است.
تمامی لوله ها، اتصالات و محل نصب از آلودگی و گردوغبار پاک شده اند.
مدل مناسب فلو کنترل GRLA (مانند GRLA-1/8-B یا GRLA-1/4-QS-8-D) را با توجه به نیاز سیستم انتخاب کرده‌اید.
مرحله دوم: تشخیص جهت جریان در فلو کنترل سرجکی فستو
بر روی بدنه فلو کنترل، یک فلش وجود دارد که جهت صحیح جریان هوا را نشان می دهد.
این فلش باید با جهت جریان هوا در سیستم شما مطابقت داشته باشد:
ورودی: هوای تحت فشار وارد شیر می‌شود.
خروجی: جریان محدود شده از سمت دیگر شیر خارج می شود.
مرحله سوم: نصب فلو کنترل سرجکی فستو بر روی سیستم

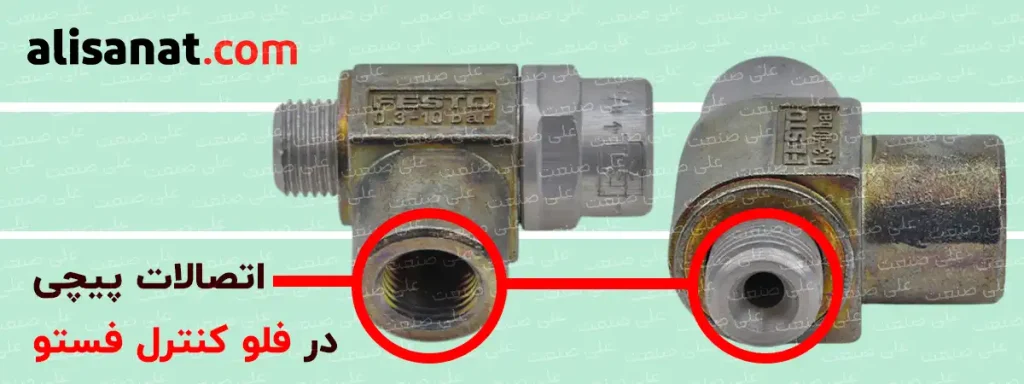

برای اتصالات پیچی:
از نوار تفلون یا درزگیر مناسب برای جلوگیری از نشتی استفاده کنید.
اتصال مورد نظر برای بستن به فلو کنترل را ابتدا به صورت دستی پیچ کنید، سپس با آچار محکم کنید (اما نه بیش از حد).
برای اتصالات فشاری یا فیتینگی (Push-in):
شیلنگ پنوماتیک را تا انتها وارد کنید تا درون اتصال فیتینگی آببند شود، این روش برای نصب سریع و بدون ابزار طراحی شده است
مرحله چهارم: تنظیم جریان هوا در فلو کنترل سرجکی فستو
از پیچ شیار‌دار روی فلو کنترل برای تنظیم جریان استفاده کنید:
با چرخاندن پیچ در جهت عقربه های ساعت، جریان هوا کاهش می یابد.
با چرخاندن پیچ در خلاف جهت عقربه های ساعت، جریان افزایش می یابد.
این کار را به آرامی انجام دهید و در حین تنظیم، عملکرد سیلندر را بررسی کنید.
مرحله پنجم: تست و ارزیابی سیستم
پس از نصب و تنظیم، سیستم را تحت فشار قرار دهید و عملکرد فلو کنترل و سیلندرها را بررسی کنید.
حرکت روان و دقیق جک ها نشانه تنظیم صحیح جریان است.
در صورت مشاهده نشتی یا تنظیم نادرست، شیر را دوباره بررسی و اصلاح کنید.
نکات حرفه ای برای افزایش بهره وری:
همیشه از انواع گیج فشار استفاده کنید: برای بررسی دقیق فشار و جریان در سیستم، فشار سنج نصب کنید.
تنظیم جریان به صورت تدریجی: تغییرات ناگهانی در تنظیم ممکن است باعث شوک یا آسیب به سیستم شود.
فیلتر هوا را فراموش نکنید: استفاده از واحد مراقبت پنوماتیک مناسب در مسیر هوای ورودی می تواند از ورود آلودگی و آسیب به فلو کنترل سرجکی جلوگیری کند.
بازرسی دوره ای: به صورت منظم اتصالات و عملکرد فلو کنترل را بررسی کنید تا از بروز مشکلات پیشگیری شود.
نحوه عملکرد فلو کنترل سرجکی فستو
فلو کنترل سرجکی فستو GRLA بر پایه تنظیم دقیق جریان هوای عبوری از یک سوپاپ کمک می گیرد و این شیر به گونه ای طراحی شده است که:
عملکرد یک طرفه: هوا در یک جهت بدون محدودیت جریان دارد و در جهت دیگر، جریان به کمک پیچ تنظیم کنترل می شود.
تنظیم جریان هوا: پیچ شیار‌دار روی شیر به کاربران این امکان را می دهد که جریان عبوری را به طور دقیق کاهش یا افزایش دهند.
کاهش شوک ها: با تنظیم مناسب جریان، می توان از ایجاد شوک در حرکت سیلندرها جلوگیری کرد.
مکانیزم داخلی فلوکنترل سرجکی فستو
این شیر دارای یک سوپاپ اصلی و یک مسیر تنظیم جریان است که هنگام عبور هوا در جهت مشخص، سوپاپ به صورت کامل باز می شود و هوا بدون هیچ محدودیتی جریان می یابد.
اما در جهت مخالف، پیچ تنظیم مسیر جریان را محدود کرده و میزان عبور هوا را کاهش می دهد و این طراحی خاص امکان تنظیم دقیق حرکت سیلندرها را فراهم می کند.
یک مثال کاربردی
فرض کنید در یک کارخانه بسته بندی، از یک سیستم پنوماتیک برای باز و بسته کردن درب های یک ماشین پرکن استفاده می شود.
در اینجا، سرعت باز و بسته شدن درب ها باید دقیق تنظیم شود تا مواد پرشده در بسته ها بیرون نریزند و همچنین زمان بندی خط تولید به طور دقیق رعایت شود.
با استفاده از فلو کنترل سرجکی فستو GRLA، می توان جریان هوای ورودی به سیلندرهای جک درب را تنظیم کرد:
اگر پیچ تنظیم را در جهت عقربه‌های ساعت بچرخانید، جریان هوا محدود شده و در نتیجه سرعت حرکت سیلندر کاهش می یابد.
اگر پیچ تنظیم را در خلاف جهت عقربه های ساعت بچرخانید، جریان هوا افزایش یافته و سیلندر سریع تر حرکت می کند.
در نتیجه، می توان سرعت حرکت جک ها را با دقت تنظیم کرد تا عملکرد خط تولید بهینه شود.
نکات پیشرفته درباره عملکرد فلو کنترل سرجکی فستو
این محصول برای کار در محدوده دمایی خاصی طراحی شده است (معمولاً 0 تا 60 درجه سانتی گراد) و تغییرات دما می تواند بر رفتار جریان هوا تأثیر بگذارد:
در دماهای پایین: گرانروی هوا افزایش می یابد و ممکن است تنظیم جریان نیاز به دقت بیشتری داشته باشد.
در دماهای بالا: فشار هوای سیستم ممکن است افزایش یابد، که باید در تنظیم جریان هوا لحاظ شود.
سازگاری با سیستم های فشار متغیر یکی از ویژگی های برجسته فلو کنترل GRLA است و عملکرد پایدار آن در سیستم های مختلف حائز اهمیت است.
در صورت کاهش یا افزایش فشار، طراحی داخلی شیر به گونه ای است که تنظیم جریان به طور یکنواخت و ثابت باقی می ماند.
این ویژگی برای سیستم های پویا که فشار در آن ها مکرراً تغییر می کند، بسیار مفید است.
دلایل خرابی فلو کنترل سرجکی فستو GRLA
هرچند فلو کنترل سرجکی فستو GRLA به عنوان محصولی باکیفیت و بادوام شناخته می شود، اما عوامل متعددی می توانند منجر به کاهش کارایی یا خرابی آن شوند که در اینجا رایج ترین دلایل خرابی و راهکارهای جلوگیری از آن توضیح داده شده است:
1 - آلودگی هوا در سیستم پنوماتیک: ورود ذرات گردوغبار، رطوبت یا آلودگی به داخل سیستم پنوماتیک باعث انسداد مسیر جریان در فلو کنترل می شود.
نتیجه: کاهش دقت در تنظیم جریان یا گرفتگی کامل مسیر هوا.
راهکار: استفاده از فیلترهای هوای باکیفیت در مسیر ورودی سیستم.
2. نصب نادرست: نصب فلو کنترل در جهت نادرست یا استفاده از اتصالات نامناسب می تواند باعث نشتی یا عملکرد غیر طبیعی شود و در نتیجه باعث کاهش فشار و جریان یا خرابی سریع فلو کنترل می شود.
3 - فشار بیش از حد: اعمال فشاری بیشتر از حد مجاز تعیین شده برای شیر ( معمولاً 10 بار ) باعث خرابی مکانیکی یا آسیب به اجزای داخلی می شود.
4 - تغییرات دمای شدید: استفاده از فلو کنترل سرجکی فستو در محیط هایی با دمای بسیار بالا یا پایین (خارج از محدوده 0 تا 60 درجه سانتی گراد) می تواند به تغییر خواص مکانیکی قطعات منجر شود که در نتیجه سبب کاهش کارایی یا خرابی قطعات داخلی می شود.
5 - تنظیمات نادرست پیچ جریان: چرخاندن بیش از حد پیچ تنظیم جریان می تواند به اجزای داخلی آسیب برساند یا مسیر هوا را کاملاً مسدود کند.
راهکار: تنظیم جریان به صورت تدریجی و استفاده از ابزارهای دقیق برای اندازه گیری جریان.
نتیجه‌گیری:
هرچند فلو کنترل سرجکی GRLA محصولی بادوام و کارآمد است، اما عوامل خارجی یا استفاده نادرست می توانند عمر مفید آن را کاهش دهند که با رعایت اصول نصب، استفاده و نگهداری صحیح، می توان از خرابی های احتمالی جلوگیری کرده و بهره وری سیستم را افزایش داد.
شرکت علی صنعت، به عنوان یکی از تأمین کنندگان اصلی این محصول در ایران، آماده است تا با ارائه مشاوره تخصصی و تأمین سریع این تجهیزات، شما را در ارتقای کارایی و بهره وری سیستم های صنعتی یاری کند.
با انتخاب علی صنعت، کیفیت و پشتیبانی بی نظیر را تجربه کنید.
مشخصات
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
|---|---|
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
فستو ( FESTO ) |
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
آلمان |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
GRLA |
