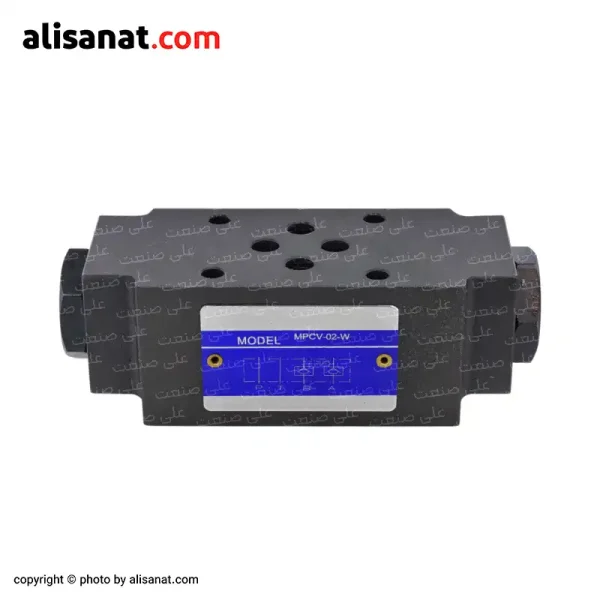

قفل کن هیدرولیک مادولار

پورت A: متصل به پایین جک.

پورت B: متصل به بالای جک.

پورت A1 و B1: خروجی‌ های مسیر برگشت روغن.

پورت پایلوت: وظیفه آزادسازی قفل در هر دو مسیر را دارد.

مثال: فرض کنید یک بالابر هیدرولیکی دارید که هم برای بالا رفتن و هم برای پایین آمدن نیاز به کنترل دقیق دارد.

مرحله 1: در این مدل، هر دو مسیر A و B در حالت عادی بسته هستند و جک در هر موقعیتی باشد ثابت می‌ ماند.

مرحله 2: برای بالا رفتن، فشار پایلوت در مسیر A1 باعث باز شدن مسیر و عبور روغن به سمت پایین جک می‌ شود.

مرحله 3: برای پایین آمدن، فشار پایلوت در مسیر B1 اعمال شده و مسیر را باز می‌ کند.

مرحله 4: پس از قطع فشار پایلوت، مسیر دوباره بسته شده و جک در موقعیت جدید قفل می‌ شود.

کاربرد: برای سیستم‌ هایی که در هر دو جهت نیاز به کنترل دارند، مانند بالابرهای قیچی‌ ای و سیستم‌ های تثبیت بار.

ساختار قفل کن هیدرولیک مادولار

بدنه اصلی: این قسمت معمولاً از فولاد سخت‌ کاری‌ شده مقاوم ساخته می‌ شود تا در برابر فشارهای بالا و خوردگی مقاوم باشد.

مکانیزم قفل داخلی: شامل یک سوپاپ یک‌ طرفه و فنر داخلی است و تا زمانی که فشار پایلوت وارد نشود، مسیر جریان روغن را مسدود نگه می‌ دارد.

پورت‌ های ورودی و خروجی: این قفل کن مادولار هیدرولیک دارای یک پورت ورودی (P)، خروجی (T) و دو پورت ( A و B ) است.

پورتهای پیلوت از نوع داخلی است که متصل به پورت های A و B  میباشد و با اعمال فشار مناسب مسیر قفل را باز می‌ کند.

فنر تنظیم‌ کننده فشار: میزان فشاری که برای باز شدن مسیر روغن نیاز است توسط فنر داخلی تنظیم می‌ شود و می‌ تواند بسته به مدل‌ های مختلف متغیر باشد.

آب‌ بندها و اورینگ‌ ها: جهت جلوگیری از نشت روغن، از آب‌ بندهای مقاوم در برابر حرارت و فشار بالا استفاده می‌ شود.

نوع نصب: این قفل کن بلوکی به‌ صورت مادولار طراحی شده‌ است و بین زیر شیری و شیر کنترل هیدرولیکی نصب می‌ شود.

مشخصات فنی قفل کن هیدرولیک مادولار

حداکثر فشار کاری: 315 بار (4570 PSI)

نسبت فشار پایلوت به فشار قفل: 2:1 و 4:1 بسته به مدل

دمای کاری روغن: 20- تا 80+  درجه سانتی‌ گراد

ویسکوزیته مجاز روغن: 10 تا 400 cSt

استاندارد طراحی: مطابق ISO 4401، استاندارد JIS ژاپن و استاندارد اروپایی

نوع نصب: مادولار

پورت‌ های ورودی و خروجی: سازگار با سیستم‌ های استاندارد

کاربردهای قفل کن هیدرولیک مادولار

این شیرهای قفل کن هیدرولیک مادولار در طیف گسترده‌ ای از صنایع و تجهیزات هیدرولیکی مورد استفاده قرار می‌ گیرند، از جمله:

جرثقیل‌ های هیدرولیکی: برای جلوگیری از سقوط ناگهانی بار

بالابرهای صنعتی و آسانسورهای هیدرولیکی: برای تثبیت موقعیت بار

ماشین‌ آلات کشاورزی و راه‌ سازی: جلوگیری از افت ناگهانی بازوهای هیدرولیکی

پرس‌ های صنعتی و ماشین‌ آلات تزریق: تثبیت موقعیت پیستون‌ های قالب

سیستم‌ های هیدرولیک حفاری و معدن: برای افزایش ایمنی و کنترل بار

نگهداری و عیب‌ یابی قفل کن‌ هیدرولیک مادولار

بررسی نشتی روغن: نشتی از رزوه‌ ها یا پورت‌ ها می‌ تواند نشان‌ دهنده خرابی آب‌ بندها باشد.

بررسی فشار پایلوت: اگر شیر به درستی باز نمی‌ شود، احتمال دارد فشار پایلوت ناکافی باشد.

تمیز نگه داشتن روغن و فیلترها: آلودگی روغن باعث گرفتگی مسیرهای داخلی شیر می‌ شود که با استفاده از فیلترهای هیدرولیک مناسب این مشکل به خوبی برطرف می شود.

شنیدن صدای غیر عادی: می‌ تواند نشانه خرابی فنر داخلی شیر باشد.

راهنمای انتخاب قفل کن هیدرولیک مادولار

برای انتخاب قفل کن مناسب، به نکات زیر توجه کنید:

فشار کاری: قفل کن باید با فشار سیستم شما سازگار باشد

دبی: سایز قفل کن باید قادر به عبور دبی مورد نیاز سیستم را داشته باشد

نوع کاربرد: مدل‌ های A کنترل و B کنترل برای قفل در یک جهت و مدل AB کنترل برای قفل در هر دو جهت استفاده می‌ شوند.

عوامل دیگری مانند: دمای روغن و محیط، ویسکوزیته روغن، نسبت پایلوت و... از جمله پارامترهایی هستند که باید به آن ها توجه شود.

شرکت علی صنعت، عرضه‌ کننده قفل کن‌ های هیدرولیک مادولار با بهترین کیفیت و استانداردهای جهانی، این محصول را به شما صنعتگران گرامی ارائه می‌ کند.
