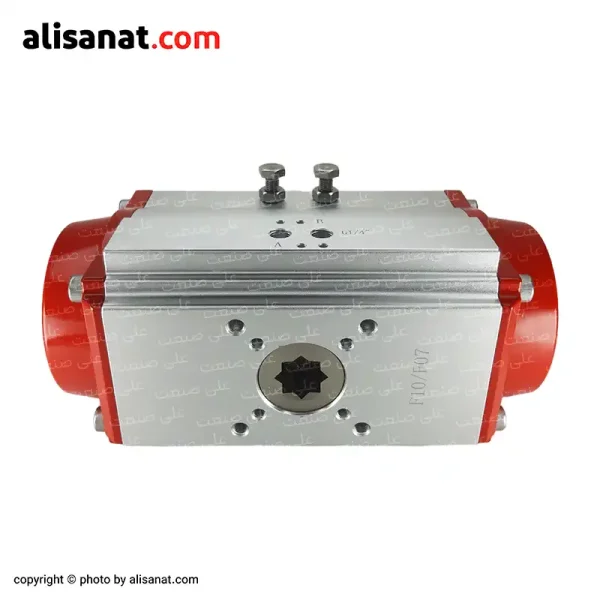

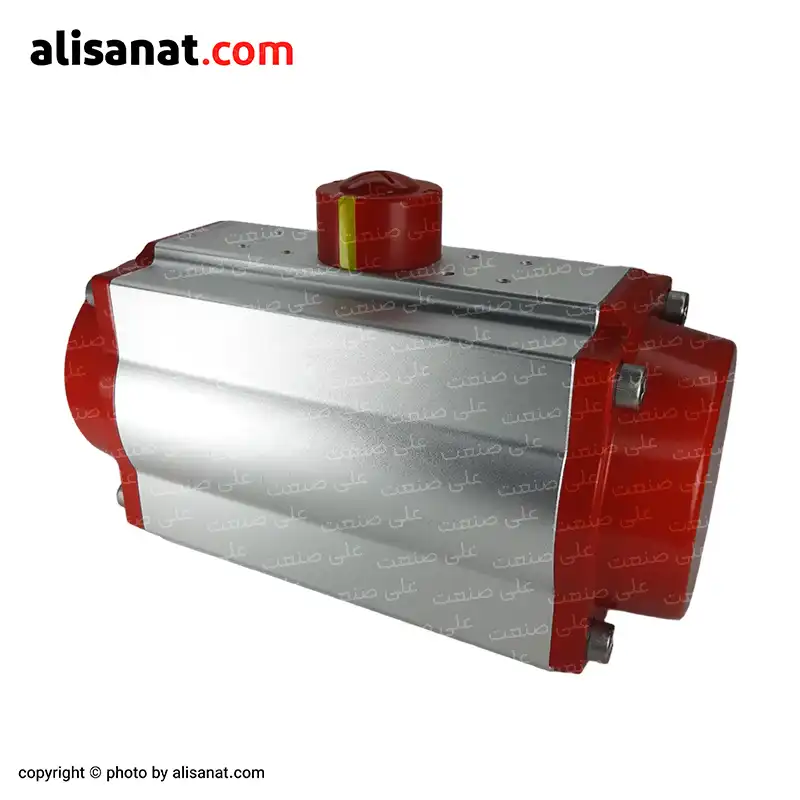

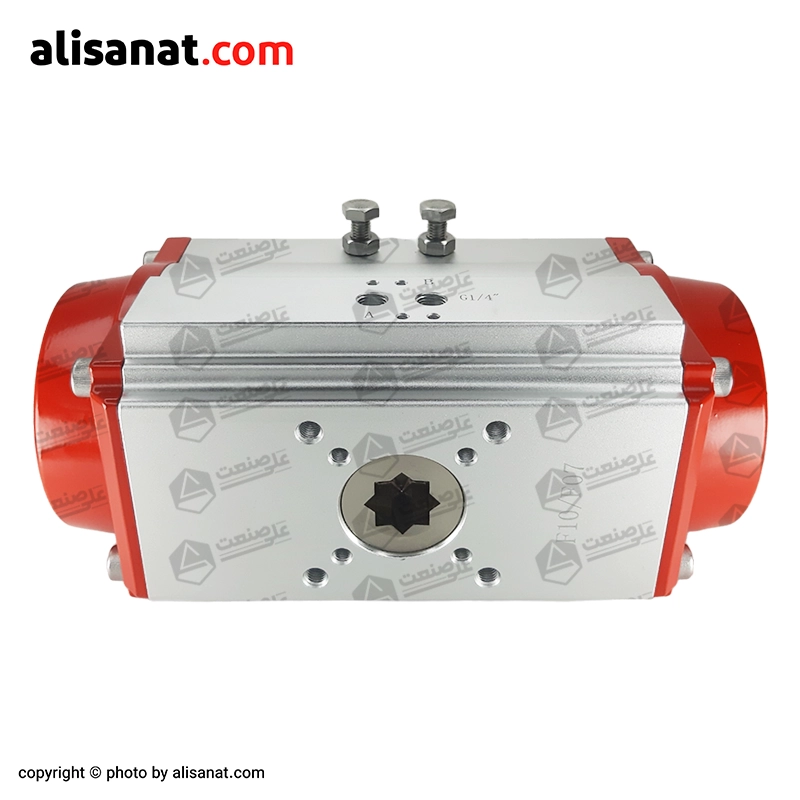

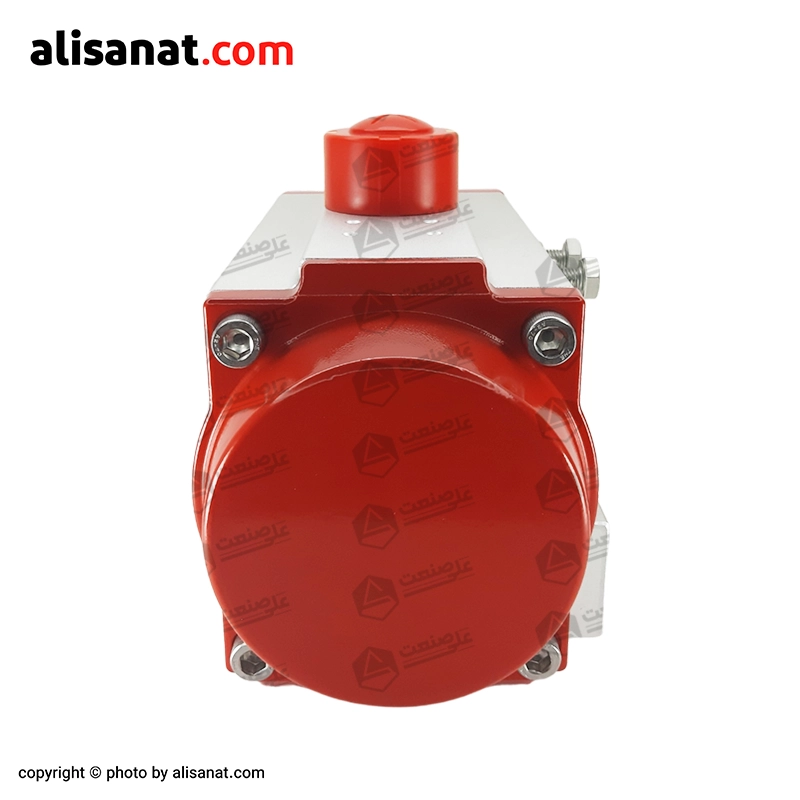

اکچویتور پنوماتیک

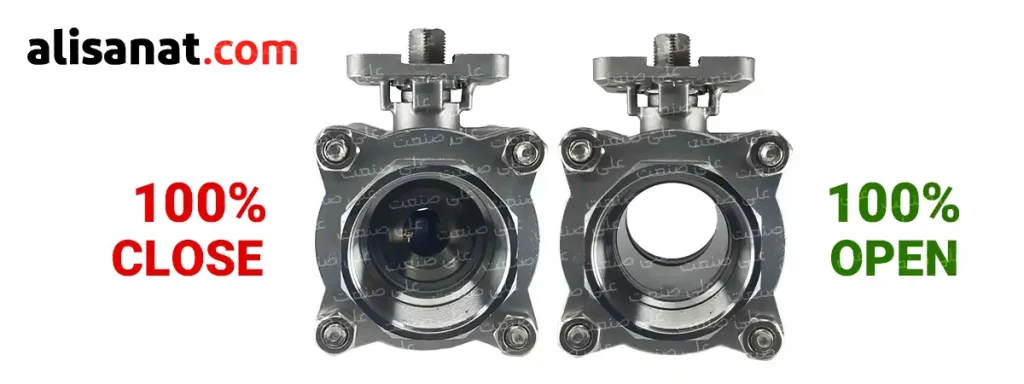

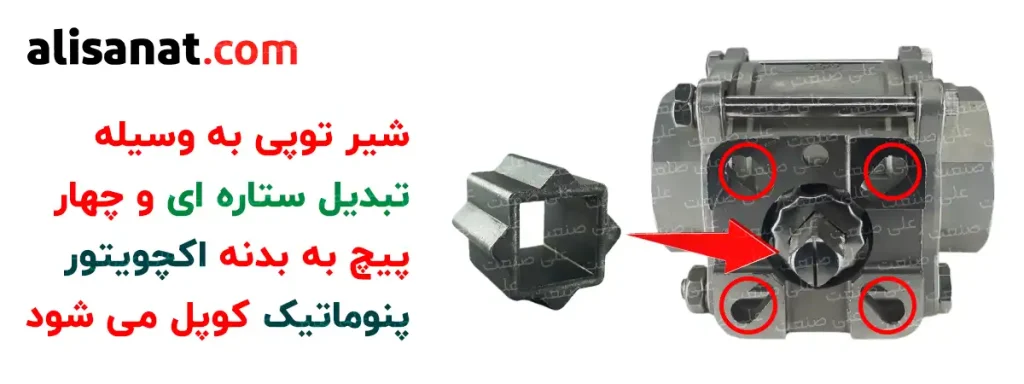

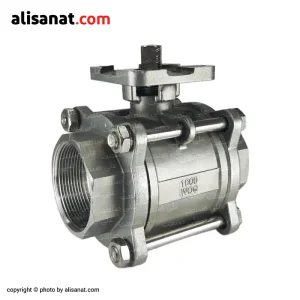

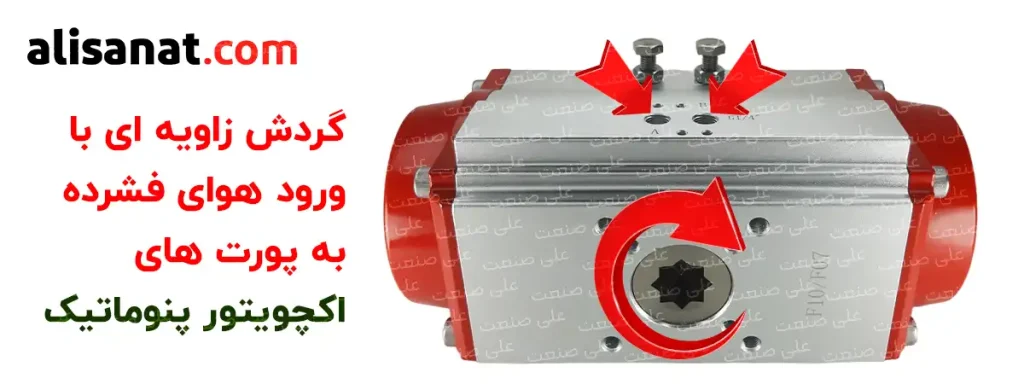

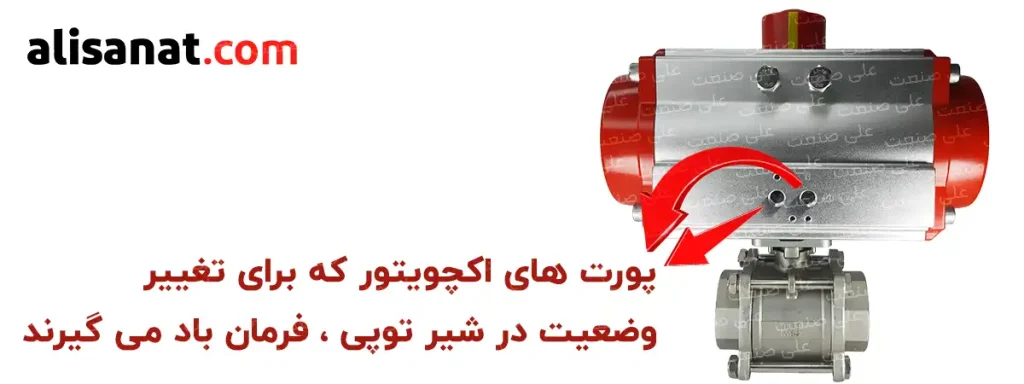

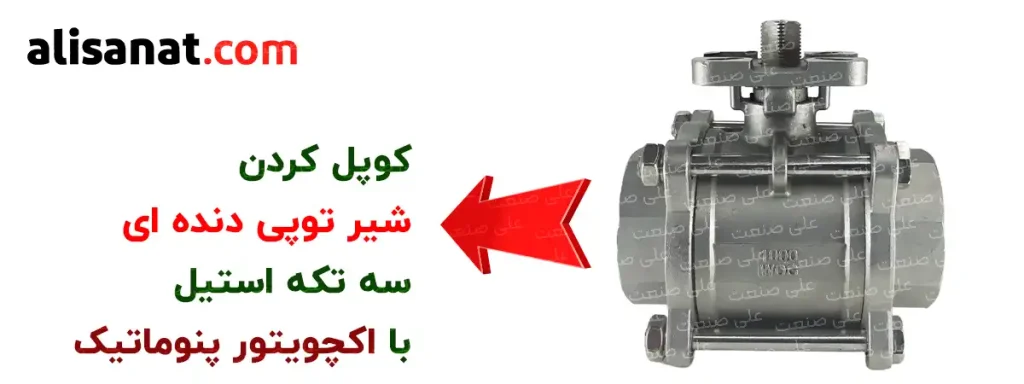

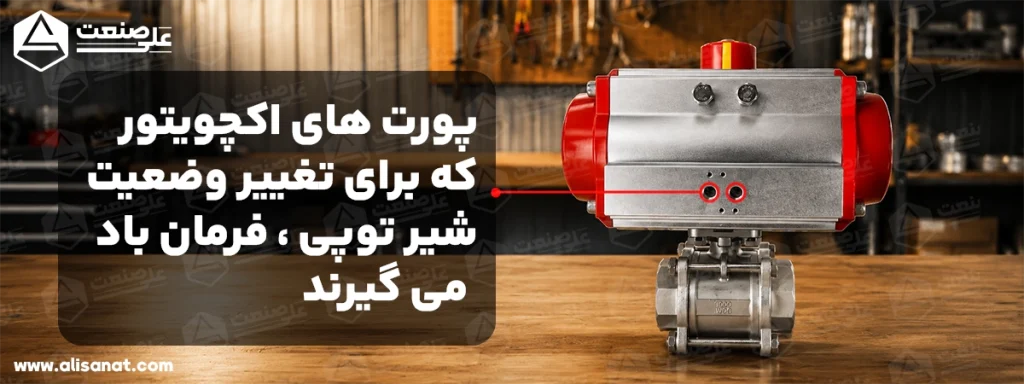

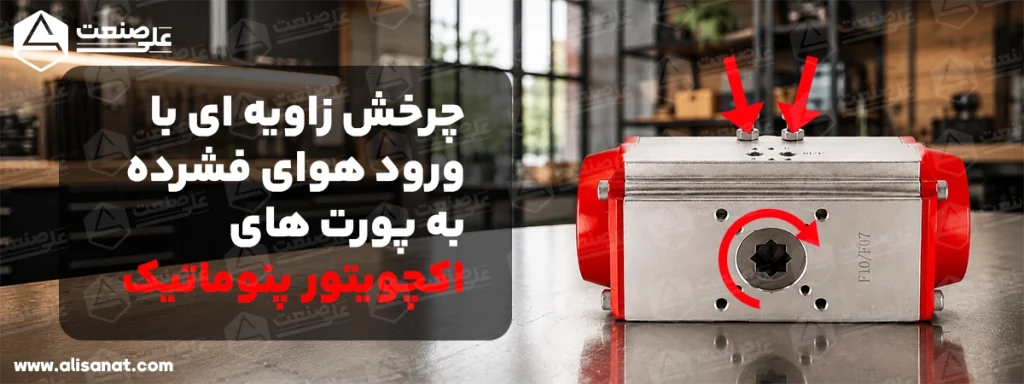

بعد از کوپل شدن ما یک شیر اکچویتوری پنوماتیک داریم که یک ورود و یک خروج دارد و با ورود باد به هر یک از پورت های اکچویتور پنوماتیک ، توپی درون شیر توپی سه تکه به حرکت در آمده و مسیر عبور سیال باز و بسته می شود

اگر درون اکچویتر پنوماتیک ، فنر های خاص گذاشته شود ، اکچویتور به شکل یک طرفه شده و فقط با وصل شدن باد به یک حفره از اکچویتور ، مسیر باز یا بسته شده و با برداشتن باد از حفره ، به وسیله فنر ها به حالت استراحت خود که می تواند به انتخابمان باز و یا بسته ( نورمال کلوز / نورمال اوپن ) باشد ، باز می گردد که به این مدل سینگل اکت گفته می شود

و در مدل های دو طرفه که فنری قرار داده نشده است به نام دابل اکت شناخته می شود

چطور می توانیم باد را به شکل استاندارد بین پورت های اکچویتر جابجا کنیم تا در شیر تغییر وضعیت ایجاد شود ؟

اگر بخواهیم این کار به شکل دستی توسط اپراتور انجام شود از شیر های دستی پنوماتیک و اگر بخواهیم به شکل برقی این فرمان را ارسال کنیم از شیر های برقی استفاده می کنیم

مدل پر مصرف از شیر برقی که برای اکچویتور ها از آن ها استفاده می شود ، شیر برقی نامور است

این نوع از شیر برقی مستقیم بر روی بدنه اکچویتور ها نصب شده و می تواند دارای نقشه های مختلفی مثل :

5 به 2 تک بوبین

3 به 2 تک بوبین

باشد ، این ها نقشه هایی پر مصرف برای شیر های نامور هستند و باید توجه داشت در موارد خاص و کم مصرف تر میتوان نقشه های 5 به 3 یا 5 به 2 دو بوبین و یا نقشه های خاص دیگر را هم داشته باشیم

اکچویتور پنوماتیک و گواهی EX (ضد انفجار بودن)

یکی از مشخصه های ویژه ای که اکچویتور های پنوماتیک نسبت به سایر عملگر های پنوماتیک دارند ، ویژگی ضد انفجار بودن آن هاست

در محیط های حساس که یک جرقه الکتریکی می تواند سبب انفجار و به وجود آمدن خسارات زیادی باشد ، از کالا های دارای گواهی EX استفاده می شود که می تواند شامل بسیاری از شیر های برقی EX باشد که عبور برق از آن ها ، خطری برای سیستم ایجاد نمی کند

محصولات ضد انفجار (EX) فقط به شیر های برقی ختم نشده و طیف گسترده ای از محصولات از جمله شیلنگ ، رگلاتور و دیگر تجهیزات را در بر می گیرد که ممکن است برق به شکل مستقیم از آن ها عبور نکند ولی ساختار آن ها در برابر الکتریسیته ساکن نیز مقاوم است

ساختار اکچویتر پنوماتیک به نحوی است که همگی آن ها EX هستند

چون در عملکردشان جریان برقی عبور نمی کند و تمام عملکرد با هوای فشرده است ، پس جای هیچ نگرانی برای استفاده از این عملگر پنوماتیک در محیط های حساس وجود ندارد

اما اگر با برق فرمان عملکرد اکچویتر را می دهیم ، باید به ضد انفجار بودن شیر برقی نامور توجه داشته باشیم

حتی در صورت امکان می شود از شیر برقی کتابی معمولی استفاده کرد و محل نصب آن را در محدوده امنی خارج از محوطه خطر در نظر گرفت و به وسیله شیلنگ پنوماتیک باد را به اکچویتر رساند

اکچویتور پنوماتیک چه تفاوتی نسبت به شیر برقی هایی دارد که همانند آن عمل می کنند؟ و چه لزومی به استفاده از اکچویتور ها وجود دارد؟

سیالاتی که دارای غلظت زیادی هستند را نمی توان از شیر برقی های دو راهه معمولی عبور داد زیرا دیافراگم آن ها بر اثر غلظت سیال از محل قرار گیری خود تکان نخورده و شیر برقی عمل نمی کند یا مثلا زمانی که سیال دارای ویژگی خاصی مثل دما یا خورندگی باشد ، شیر برقی ها قیمت به مراتب بالاتری نسبت به اکچویتور ها دارند و در این موارد فروشگاه علی صنعت شما را به استفاده از اکچویتور ها دعوت می کند

انواع اکچویتور پنوماتیک در سایز ها و مدل های مختلف ، آماده برای کوپل با شیر مد نظر شما بوده و در سریعتربن زمان ممکن آماده تحویل می باشد

اکچویتور پنوماتیک دارای چه سایز هایی است؟

اکچویتور پنوماتیک در سایز های :

400 - 350 - 300 - 270 - 240 - 210 - 190 - 160 - 140 - 125 - 105 - 92 - 83 - 75 - 63 - 52 - 40 - 32

در فروشگاه علی صنعت موجود بوده و در سریعتربن زمان ممکن آماده تحویل می باشد

اکچویتر پنوماتیک بر روی چه ولو (VALVE) هایی قابل نصب است؟

ولو های بسیار متنوعی می توانند بر روی اکت پنوماتیک نصب شوند

از آن ها می توان :

شیر پروانه ای ویفری

شیر پروانه ای لاگ

شیر پروانه ای فلنج دار

شیر توپی 2 تکه

شیر توپی 3 تکه

شیر توپی سه راهه

شیر توپی هیدرولیکی

و بسیاری از شیر های دیگر که تعداد آن ها بسیار زیاد است و بسته به دما ، فشار و نوع سیال و نحوه نصب ، باید به درستی انتخاب شوند

انواع شیر ها در مدل و سایز های مختلف در فروشگاه علی صنعت موجود بوده و آماده کوپل کردن با اکچویتور و تحویل به شما عزیزان است

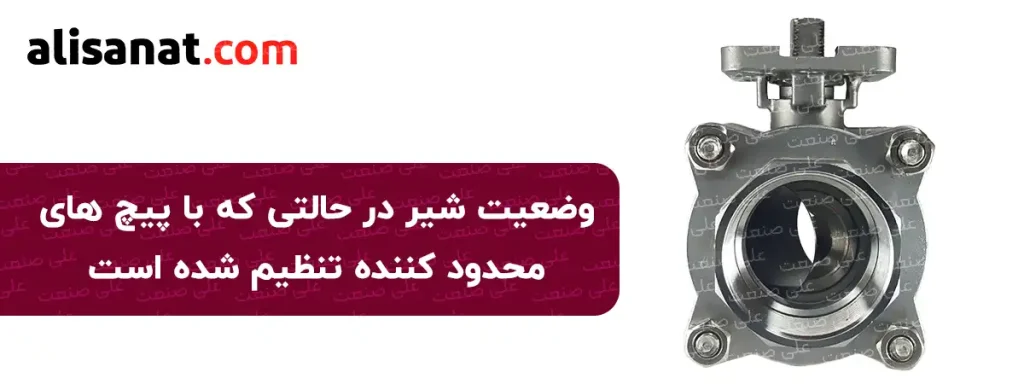

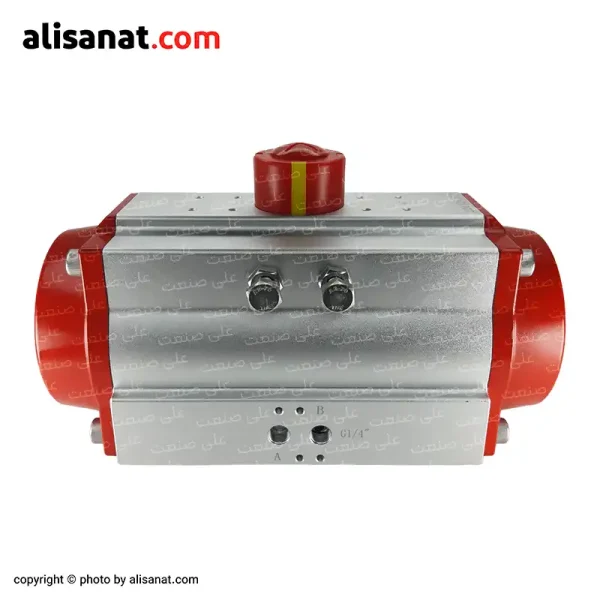

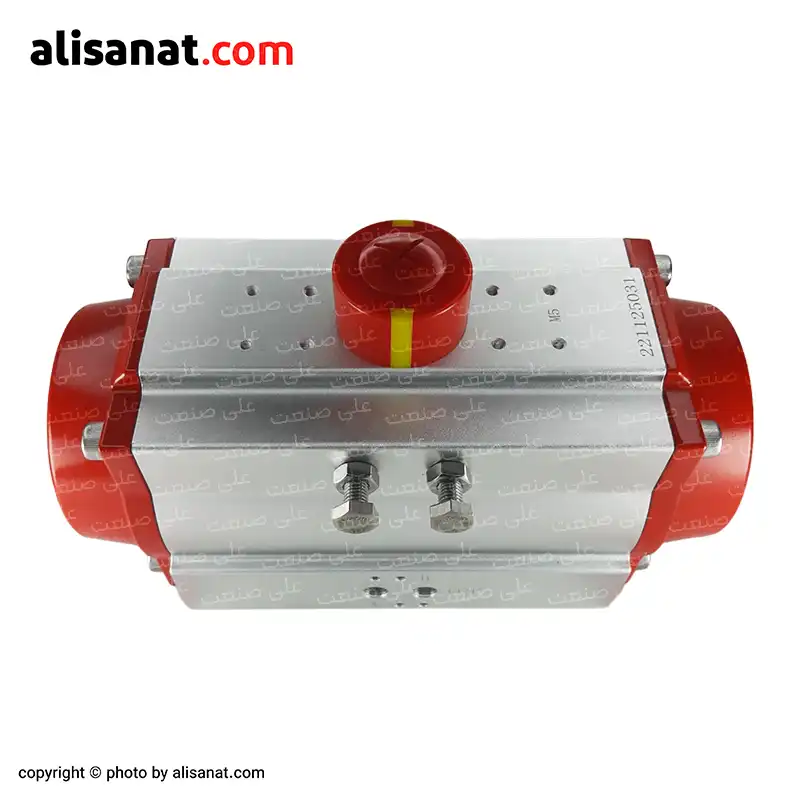

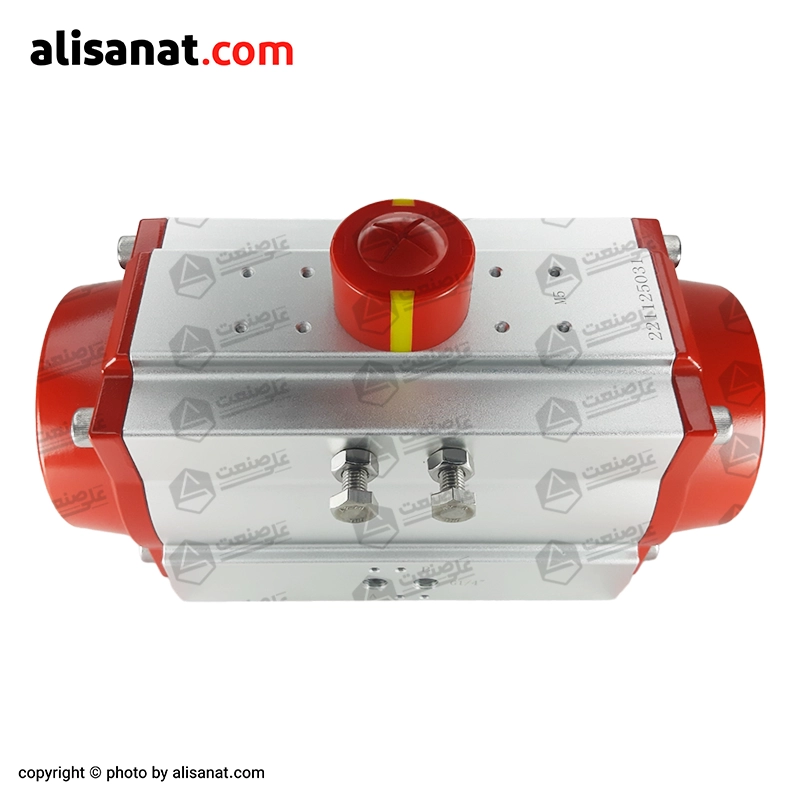

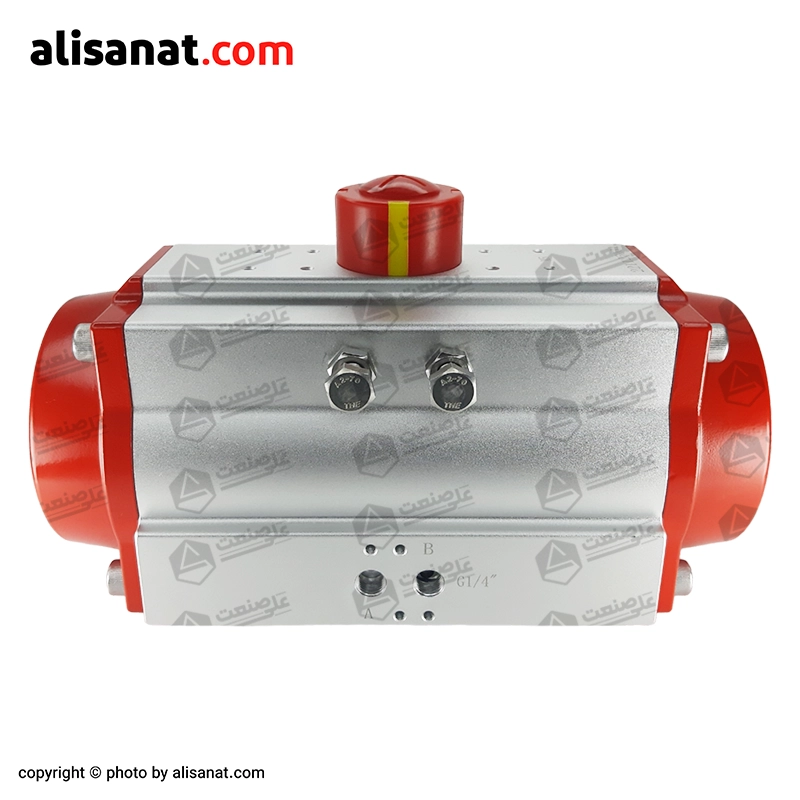

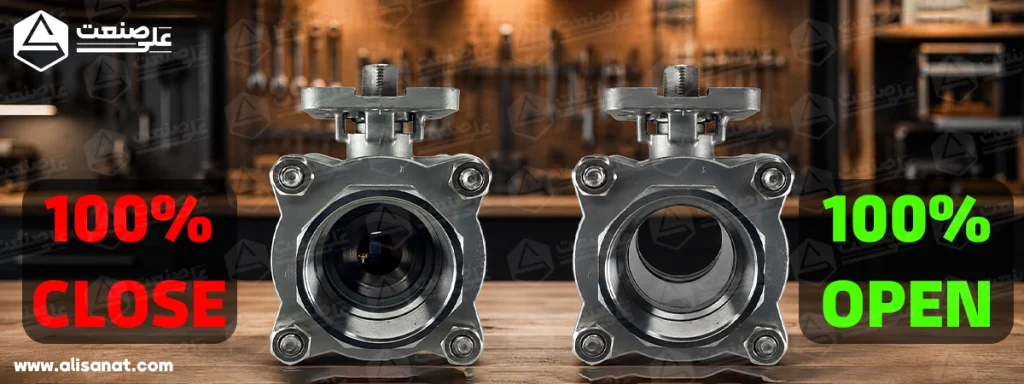

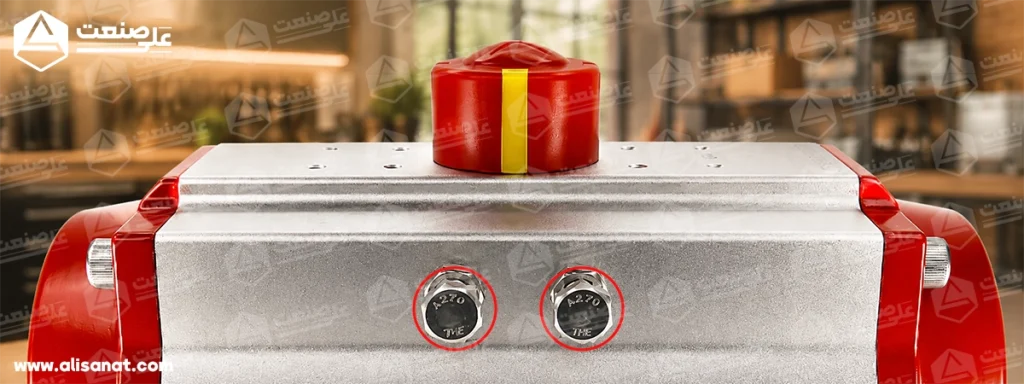

پیچ های تنظیمی که در بالای پورت های اکچویتور قرار دارند برای چه کاری هستند؟
