شیر برقی پنوماتیک 5-3 وسط بسته یک شیر برقی کتابی با یک ویژگی خاص است که می توان به کمک آن سیلندر گنوماتیک را در حالت وسط نگه داشت و می توان گفت که این شیر برقی یک موضع وسط دارد

بزرگنمایی تصویر

دسته: پنوماتیک, شیر برقی پنوماتیک, شیر برقی کتابی

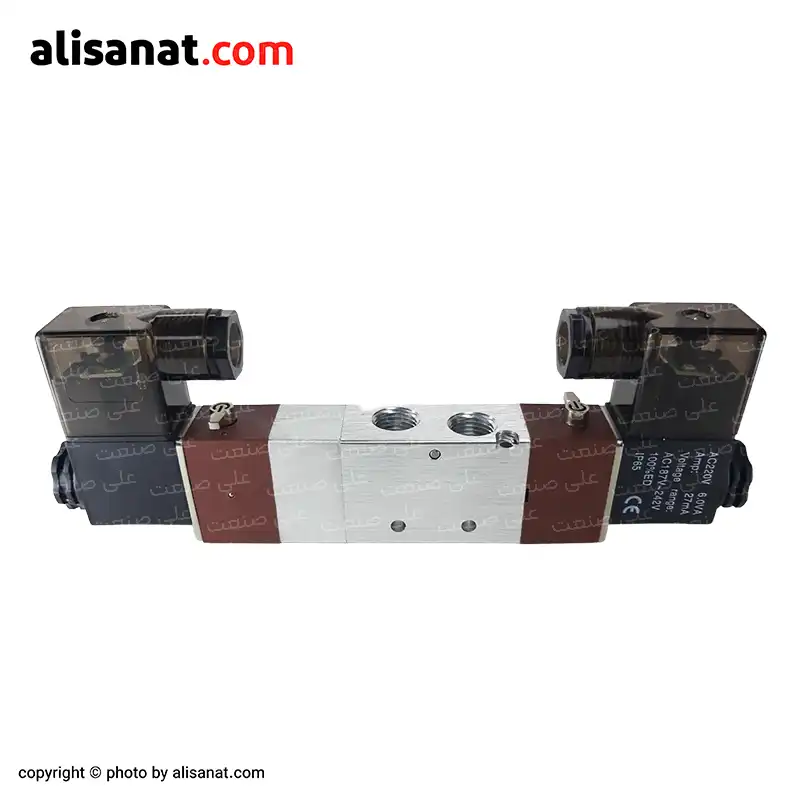

شیر برقی پنوماتیک 5/3 وسط بسته

نقشه 5 به 3 وسط بسته
موجود در ولتاژهای مختلف
موجود در تمامی سایز ها
کیفیت و طول عمر بالا
تعمیر پذیر

قیمت محصول :

470.000 تومان

معرفی

شیر برقی پنوماتیک 5/3 وسط بسته ، راهکاری برای متوقف کردن سیلندر پنوماتیک قبل از رسیدن به انتهای کورس حرکتی !!

هر یک از نقشه های شیر برقی کتابی ، در نوع عملکردی که دارند متفاوت بوده و می توانند وضعیت های گوناگونی را برای عملگر پنوماتیک به وجود بیاورند

از پر مصرف ترین عملگر ها ، مدل های متنوع جک های پنوماتیک هستند که در قطر و کورس های گوناگونی مورد استفاده قرار می گیرند

حالا اگر از نقشه شیر برقی پنوماتیک 5/2 تک بوبین برای به حرکت در آوردن یک جک پنوماتیک استفاده کنیم با برقدار شدن بوبین آن ، جک پنوماتیک به سمت جلو حرکت کرده و با برداشتن برق از روی بوبین ، جک به سمت عقب باز می گردد

اگر شیر برقی پنوماتیک دو بوبین 5/2 را استفاده کنیم ، با برقدار شدن یک بوبین جک به سمت جلو حرکت کرده و با برقدار شدن بوبین دیگر ، شفت جک به عقب باز می گردد و ویژگی این نقشه از شیر برقی کتابی ، این است که تنها با ارسال یک پالس برق به هر یک از بوبین های شیر برقی ، جک تا انتهای کورس حرکتی خودش را طی کرده و در بین این مسیر حرکتی نمیتواند توقف داشته باشد

اما شیر برقی پنوماتیک 5/3 یک موضع وسط نیز داشته و از این طریق می توان در هر نقطه ای قبل از رسیدن جک به انتهای کورس حرکتی خودش ، به سیلندر فرمان ایست بدهیم

(با تعویض محل اتصال شیلنگ در تمام شیر های برقی از نوع کتابی می توان عملکردی بر عکس ، در هر یک از عملگر ها داشته باشیم)

وقتی میگوییم شیر برقی 5/3 وسط بسته یعنی 5 حفره بر روی بدنه این شیر برقی وجود داشته و می توند 3 وضعیت را برای عملگر پنوماتیک به وجود بیاورد

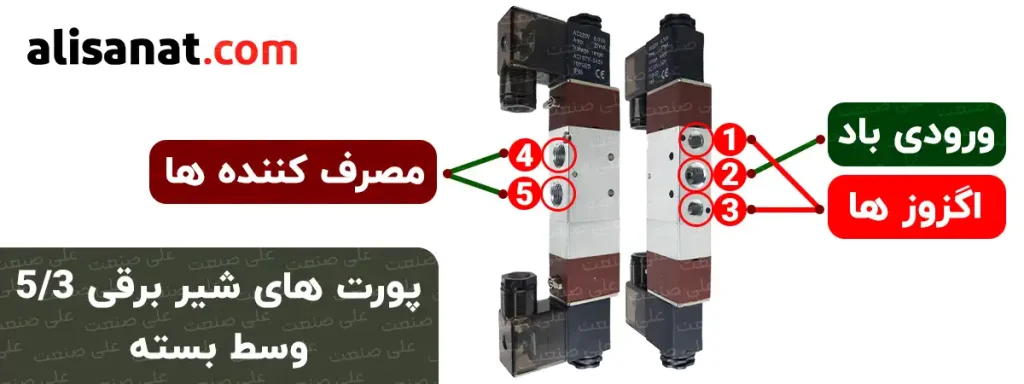

پورت های شیر برقی پنوماتیک 5/3 وسط بسته

همانطور که در تصویر بالا مشخص شده است پورت شماره 1 و 3 اگزوز های شیر برقی بوده و پورت شماره 2 ورودی باد به شیر برقی است ، پورت 4 و 5 هم پورت های اتصال به عملگر پنوماتیک است که در اینجا با یک جک پنوماتیک طرح ADVU فستو عملکرد اون رو بررسی می کنیم

درست در زمانی که به یک بوبین از شیر برقی پنوماتیک 5/3 ، برق متصل شود ، هوای فشرده از پورت 2 به پورت 5 هدایت شده و جک به سمت جلو حرکت می کند

هوایی هم که در جلوی سیلندر است ازپورت 4 به شیر برقی برگشت داده شده و از پورت 1 که همان اگزوز باشد ، به بیرون تخلیه می شود

و اما حالت وسط که وضعیت خاصی است که شیر برقی پنوماتیک 5/3 وسط بسته برای آن طراحی شده است یعنی زمانی که برق از روی بوبین برداشت شود

در این حالت از شیر برقی ، جک پنوماتیک که با فرمان برق در حال رفتن به سمت جلو بود ، در هر نقطه ای که باشد ایستاده و شفت جک قفل می شود تا نه به سمت جلو و نه بسمت عقب حرکت نکند و این همان حالت وسط بسته است که می توان سیلندر را در هر نقطه ای که مدنظرمان باشد متوقف کرد

اگر مجدد به همان بوبین برق متصل شود ، جک پنوماتیک به طی کردن کورس حرکتی خودش ادامه داده تا به انتها برسد

و زمانی هم که برق به بوبین دیگر شیر برقی پنوماتیک 5/3 متصل شود ، جک به سمت عقب برگشته و مجدد می توان در هر نقطه با برداشتن برق از روی بوبین آن را متوقف کرده و یا همانند تصویر زیر اجازه دهیم به طور کامل به عقب بر گردد

در حالتی که در تصویر بالا مشاهده می کنید و به بوبین دیگر در شیر برقی ، برق متصل شده است ، هوا از پورت شماره 2 به پورت شماره 4 متصل شده و با ورود باد به بالای پیستون ، شفت برگشته و هوایی هم که در انتهای سیلندر قرار داشت از طریق پورت 5 به شیر برقی برگشت داده شده و از طریق پورت 3 به بیرون اگزوز می شود

شیر برقی پنوماتیک 5/3 وسط بسته چه سایز و کد هایی دارد؟

این نقشه از شیر برقی کتابی دارای 4 سایز استاندارد است که عبارتند از :

شیر برقی پنوماتیک 5/3 وسط بسته سایز 1/8 اینچ (یک هشتم اینچ) با کد فنی : 4V230C-06

شیر برقی پنوماتیک 5/3 وسط بسته سایز 1/4 اینچ (یک چهارم اینچ) با کد فنی : 4V230C-08

شیر برقی پنوماتیک 5/3 وسط بسته سایز 3/8 اینچ (سه هشتم اینچ) با کد فنی : 4V330C-10

شیر برقی پنوماتیک 5/3 وسط بسته سایز 1/2 اینچ (یک دوم اینچ) با کد فنی : 4V430C-15

تمامی این سایز ها و سایز های غیر استاندارد از شیر برقی پنوماتیک 5/3 در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد

ولتاژ های شیر برقی پنوماتیک 5/3

بوبین در این نوع از شیر برقی تعیین کننده ولتاژ برق آن است و ولتاژ های :

220 ولت AC

110 ولت AC

24 ولت AC

24 ولت DC

12 ولت DC

می توانند به طور استاندارد بر روی این شیر برقی پنوماتیک بسته شده و کار خود را انجام دهند

طبق سفارش شما تمامی ولتاژ های استاندارد و غیر استاندارد در رابطه با شیر برقی پنوماتیک وسط بسته ، توسط فروشگاه علی صنعت قابل تامین می باشد

شیر برقی وسط بسته چه نقشه های دیگری می تواند داشته باشد؟

شیر برقی وسط بسته در دو مدل وسط بسته و وسط شناور تولید می شود که مدل وسط بسته آن بسیار پر مصرف تر بوده و از مدل وسط شناور فقط در دستگاه هایی خاص استفاده می شود

تفاوتی که شیر برقی پنوماتیک 5/3 وسط شناور با شیر برقی وسط بسته دارد این است که در شیر وسط شناور زمانی که حالت شیر برقی در موضع وسط قرار بگیرد ، شفت جک در اصطلاح بی جان شده و می توان آن را به آسانی به سمت عقب یا جلو حرکت دهیم که مدل شیر برقی ایزویی وسط شناور از این محصول به دلیل تمام صنعتی بودن آن در صنایع گوناگونی استفاده می شود

در استفاده از شیر برقی پنوماتیک 5/3 وسط بسته ، به دلیل رعایت دقت زیاد در هنگام توقف در وسط کورس حرکتی ، باید از کالاهای با کیفیت و استاندارد استفاده شود تا نقشه وسط بسته در مدار پنوماتیک به درستی اجرا شود تا با نشتی و خرابی های مداوم مواجه نشویم

به همین علت های گفته شده ، شیر برقی پنوماتیک 5/3 وسط بسته ای که در فروشگاه علی صنعت عرضه می شود ، دارای بالاترین کیفیت در بین شیر برقی های چینی موجود در بازار بوده و با ضمانت به شما تقدیم می شود

اگر تاکنون از شیر برقی پنوماتیک 5/3 وسط بسته و یا وسط شناور استفاده کرده اید و یا سوالی در رابطه با آن ها دارید ، تجربه و سوال خود را با ما به اشتراک بگذارید

مشخصات

شناسه محصول این مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد	pneumatic solenoid valve 5/3 middle close
فرمان عملکرد فرمان یا همان نقشه ی شیر که نشان دهنده نحوه عملکرد آن است	5 به 3 وسط بسته
جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	آلومینیوم
کشور سازنده این کشور سازنده ی اصلی این محصول می باشد	چین
گارد دستی گارد دستی قسمتی از تجهیز است و در زمانی کاربرد دارد که نتوانیم با برق به آن قطعه فرمان عملکرد را بدهیم در این صورت می توانیم از گارد دستی استفاده کنیم	دارد (فلزی)
تعداد بوبین تعداد بوبین همان تعداد فرمان ها به وسیله ی برق است که از طریق سیم پیچ هایی به نام بوبین به تجهیز می دهیم	دو
سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است	هوای فشرده
تعداد کل پورت ها تمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند	پنج
تعداد پورت های ورودی این مقدار تعداد حفره هایی است که سیال از طریق آن به تجهیز وارد می شود	یک
تعداد پورت های خروجی این مقدار تعداد حفره هایی است که سیال از این حفره ها خارج شده و به سمت مصرف کننده ها می رود	دو
تعداد پورت های تخلیه تعداد پورت هایی است که سیال مازاد موجود در سیستم از طریق آن حفره ها خارج می شود	دو
