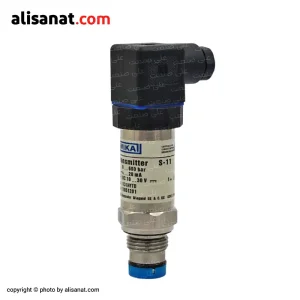

پرشر ترانسمیتر s11 ویکا
7.200.000 تومان

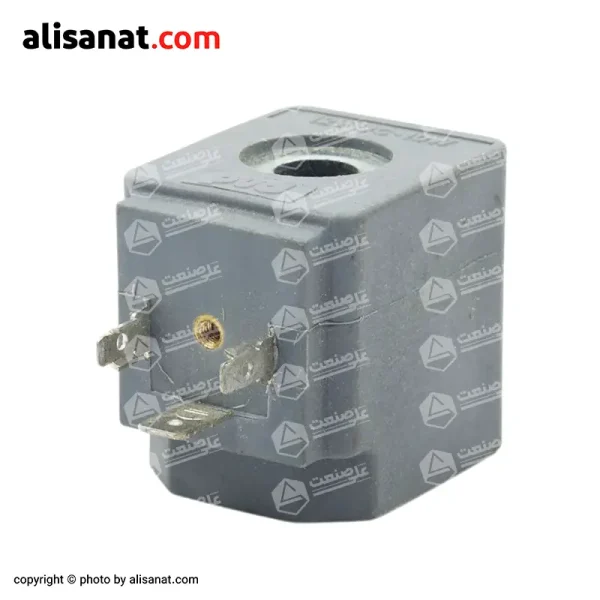

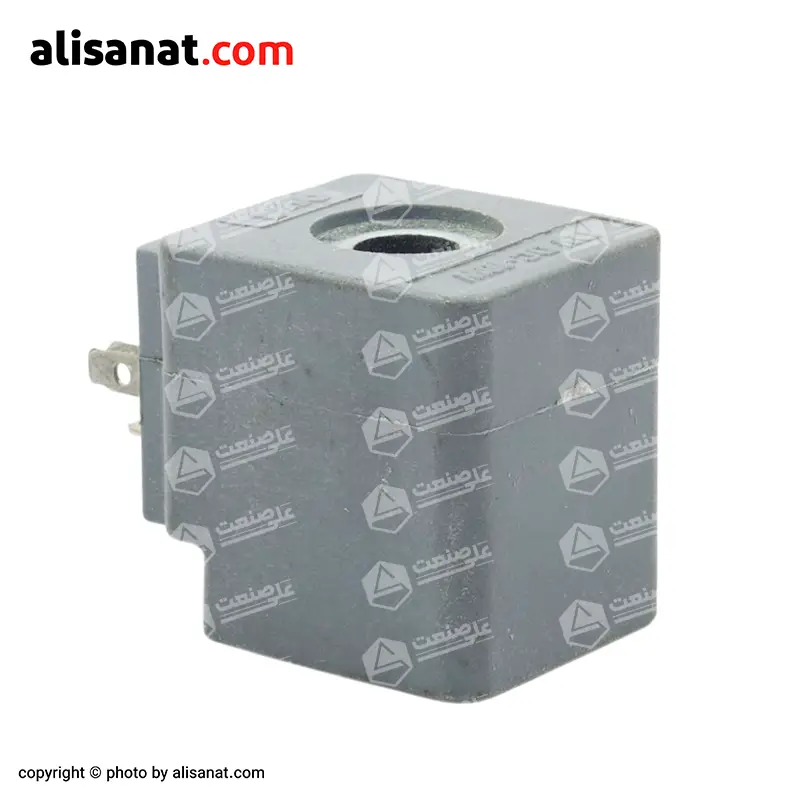

بوبین شیر برقی pvd شفت 15
- ساخت کشور ترکیه
- قابلیت کارکرد دائم (100% ED)
- کلاس حفاظتی IP65 (مقاوم در برابر گرد و غبار و رطوبت)
- کیفیت ساخت و طول عمر بالا
- نصب و تعویض آسان
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
1.200.000 تومان
فهرست مطالب
معرفی
بوبین شیر برقی pvd شفت 15
در بسیاری از خطوط تولید، کوچک ترین قطعه می تواند عامل توقف یا ادامه کار باشد.
بوبین شیر برقی یکی از همان اجزای کوچک اما حیاتی است که سلامت این قطعه، تضمین کننده عملکرد درست کل سیستم است.
انتخاب بوبین مناسب، نه تنها عمر شیر برقی را افزایش می دهد، بلکه از خرابی های پرهزینه و توقف های ناخواسته هم جلوگیری می کند.
یکی از پرکاربردترین مدل ها در این زمینه، بوبین شیر برقی PVD است که به دلیل طراحی مقاوم و قابلیت کار دائم، در صنایع مختلف جایگاه ویژه ای پیدا کرده است.
ابعاد بوبین شیر برقی pvd
در بوبین شیر برقی pvd دو سایز اهمیت بالایی دارد که اگر شیر برقی دیگری نیز با این ابعاد و اندازه ها همخوانی داشته باشد ، می توان از این بوبین برای آن استفاده کرد.

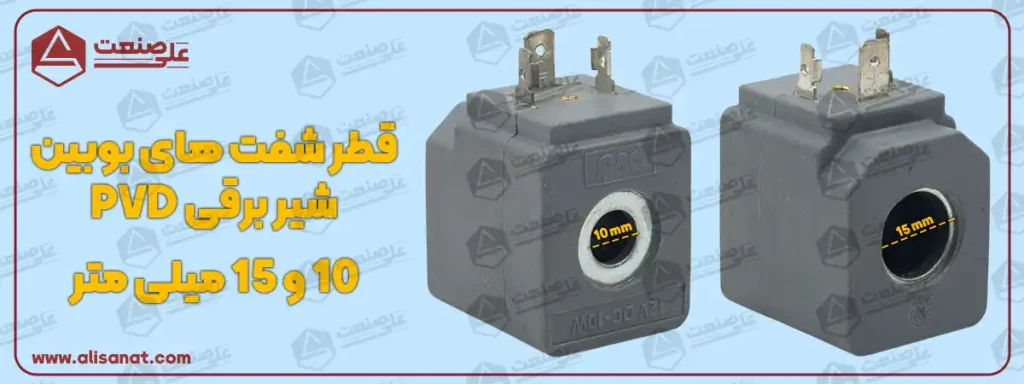

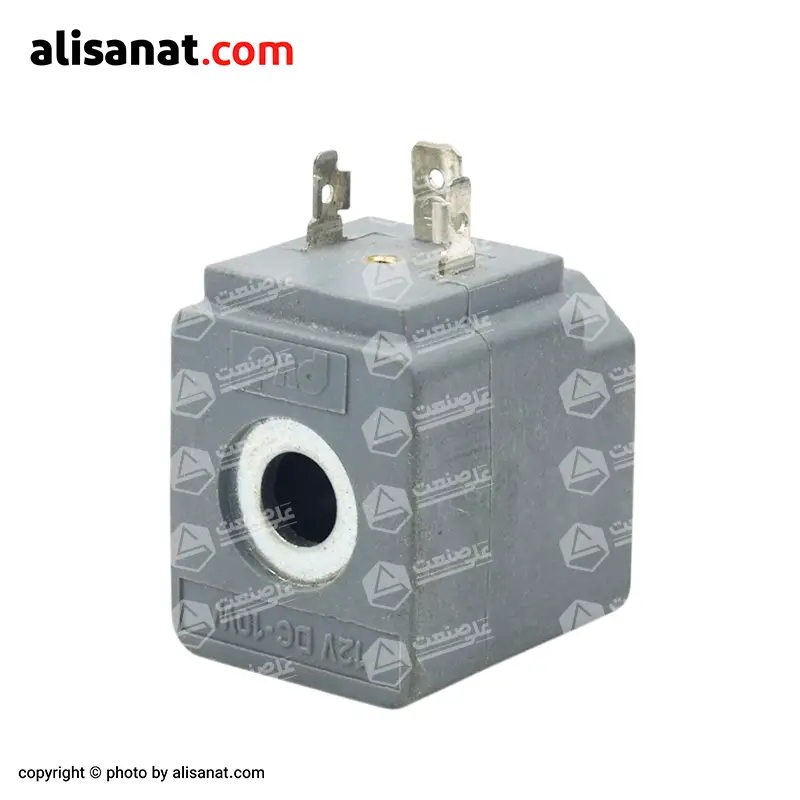

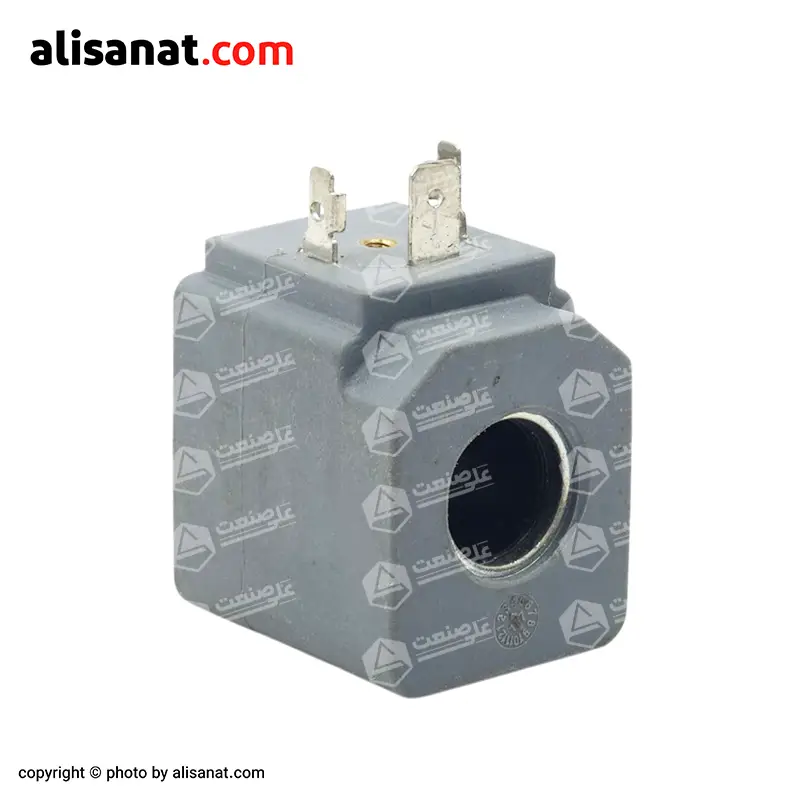

- قطر شفت بوبین
قطر شفت در این بوبین 15 میلیمتر است و باید توجه داشت که این سایز در سمت دیگر به 10 میلیمتر محدود شده است تا به وسیله مهره فیکس کننده بوبین در روی شفت به درستی قرار گیرد
(تمام قطر درون شفت بوبین 15 میلیمتر در نظر گرفته شده است.

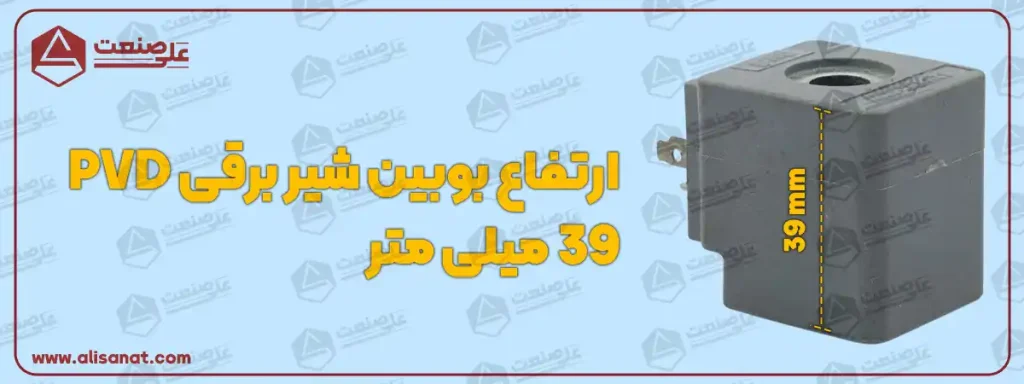

2. ارتفاع بوبین
ارتفاع این بوبین شیر برقی pvd برابر با 39 میلیمتر است
معرفی بوبین PVD
بوبین شیر برقی PVD یک واحد الکترومغناطیسی است که روی شفت شیر برقی نصب می شود.
با اعمال جریان الکتریکی، سیم پیچ بوبین میدان مغناطیسی تولید کرده و این میدان باعث تغییر موقعیت قطعه متحرک داخلی شیر (CPM) می گردد.
در نتیجه، مکانیزم داخلی شیر عمل کرده و مسیر سیال باز یا بسته می شود.
این بوبین به طور خاص برای شیرهای برقی PVD طراحی شده است، اما در صورت تطابق ابعاد شفت (10 و 15 میلی متر) و ارتفاع بوبین، قابلیت استفاده روی شیرهای برندهای دیگر را نیز دارد.
مقاومت مکانیکی، کلاس حفاظتی IP65 و قابلیت کارکرد دائم از ویژگی هایی است که باعث شده این بوبین در صنایع مختلف کاربرد گسترده ای داشته باشد.
مشخصات فنی بوبین شیر برقی pvd
|
ویژگی |
مقدار / توضیح |
|---|---|
|
ولتاژهای قابل سفارش |
DC: 12V، 24V |
|
توان مصرفی |
10 تا 14 وات |
|
قطر داخلی شفت |
یک سمت 10 میلی متر، سمت دیگر 15 میلی متر |
|
ارتفاع بوبین |
39 میلی متر |
|
نوع اتصال الکتریکی |
فیش تخت سه پین |
|
کلاس حفاظتی |
IP65 (مقاوم در برابر گرد و غبار و پاشش آب) |
|
درصد کارکرد مداوم |
100% ED (قابلیت کار دائم) |
توضیح تکمیلی:
بوبین شفت 15 در بازه وسیعی از ولتاژهای DC و AC تولید می شود و توان مصرفی آن بسته به ولتاژ بین 10 تا 14 وات متغیر است.
طراحی دو قطر داخلی (10 و 15 میلی متر) باعث شده که این بوبین علاوه بر شیرهای PVD، روی شیرهای دیگری که شفت آن ها با این ابعاد سازگار است نیز قابل استفاده باشد.
ساختار بوبین شیر برقی PVD
سیم پیچ مسی لاکی:
بخش اصلی بوبین که با عبور جریان الکتریکی میدان مغناطیسی تولید می کند.
سیم پیچ از مس با روکش مقاوم ساخته شده تا تحمل حرارت و جریان بالا را داشته باشد.
بدنه محافظ (قاب پلاستیکی)
از پلاستیک مهندسی مقاوم در برابر ضربه و حرارت ساخته شده است.
این قاب هم عایق الکتریکی است و هم از سیم پیچ در برابر آسیب های مکانیکی محافظت می کند.

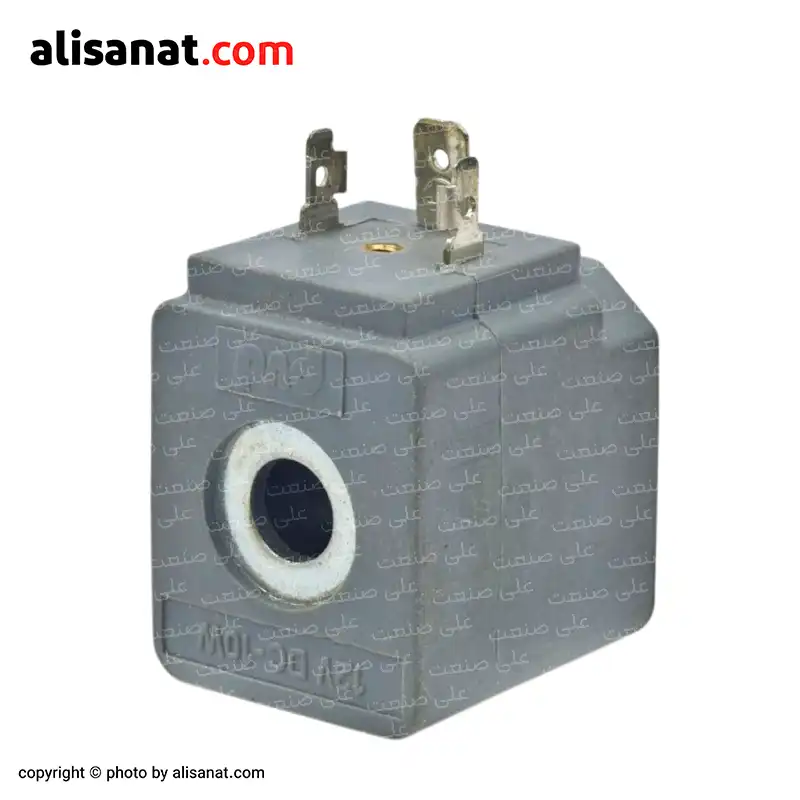

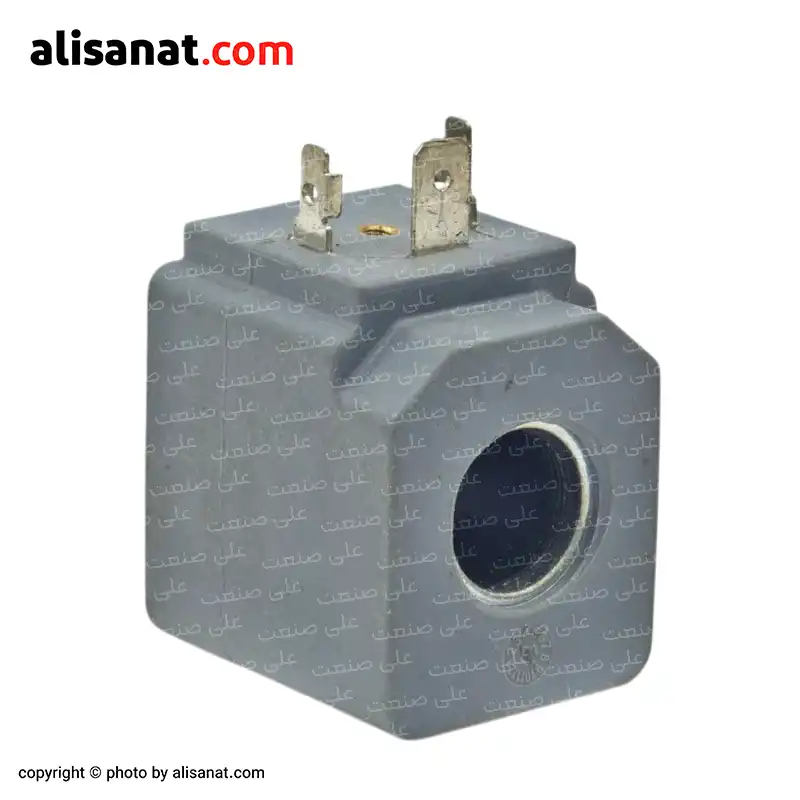

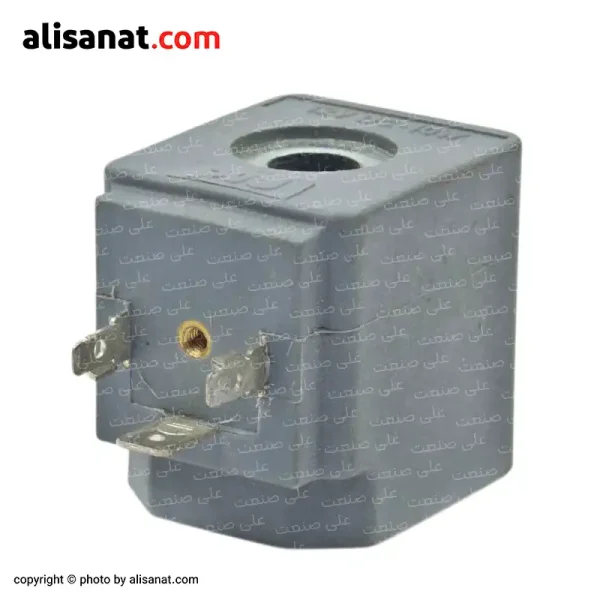

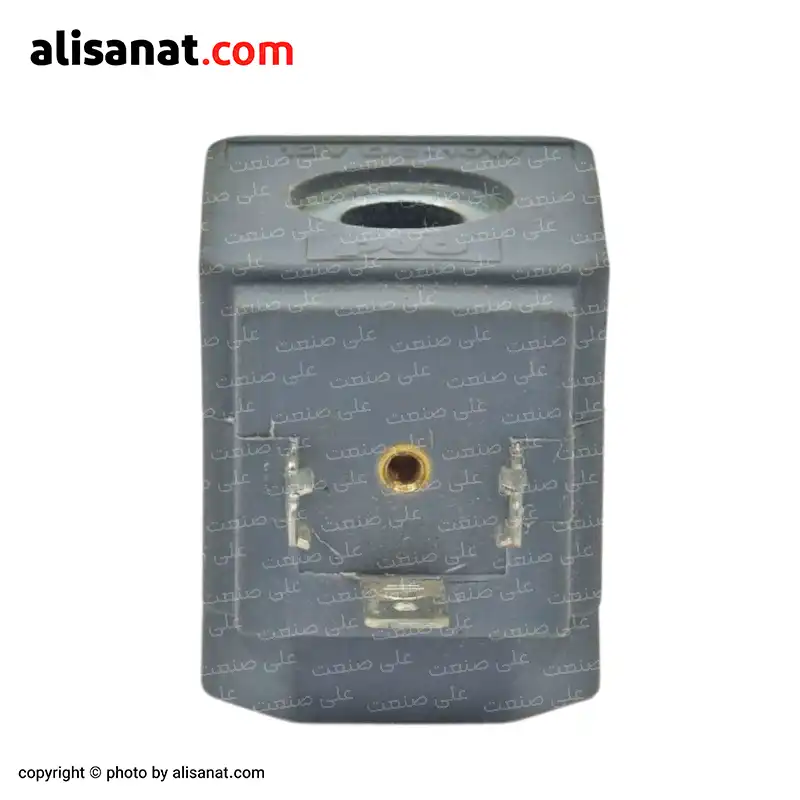

کانکتور برق
در بخش بالایی بوبین سه پایه فیشی تخت، برای اتصال برق تعبیه شده است.
برای سیم کشی این بوبین، از سوکت سه پین استفاده می شود که در دو نوع ساده و چراغ دار عرضه می گردند.
استفاده از سوکت چراغ دار این امکان را فراهم می کند که وضعیت برق دار بودن بوبین به سادگی از طریق نشانگر LED بررسی شود.
سوالات متداول درباره بوبین شیر برقی PVD
1. در انتخاب بوبین PVD مهم ترین معیار چیست؟
مهم ترین پارامتر، ولتاژ تغذیه است که باید دقیقاً مطابق با مشخصات سیستم باشد.
پس از آن، بررسی ابعاد شفت شیر (قطر شفت و ارتفاع) بوبین اهمیت دارد.
2. چرا در این بوبین از سه پین استفاده شده است؟
طراحی سه پین علاوه بر دو ترمینال تغذیه، یک ترمینال ارت فراهم می کند.
این ویژگی باعث افزایش ایمنی در محیط های صنعتی و امکان استفاده از سوکت های چراغ دار یا دارای حفاظت اضافه (دیود/وریستور) می شود.
3. چه عواملی بیشترین تأثیر را در طول عمر بوبین دارند؟
دو عامل اصلی دمای محیط و کیفیت ولتاژ تغذیه هستند.
دمای بالا و نوسانات برق باعث کاهش عمر عایق سیم پیچ و در نهایت سوختن بوبین می شوند.
4. تفاوت اصلی بوبین PVD با بوبین برندهای دیگر چیست؟
بوبین های PVD معمولاً در بازه توان بالاتر (10–14 وات) طراحی می شوند و قابلیت کارکرد دائم (100% ED) دارند.
این ویژگی باعث شده در محیط های صنعتی سخت و شرایط کاری مداوم، عملکرد مطمئن تری نسبت به بسیاری از برندهای مشابه داشته باشند.
جمع بندی
بوبین شیر برقی PVD با طراحی مقاوم، کلاس حفاظتی IP65 و قابلیت کارکرد دائم، گزینه ای مطمئن برای استفاده در صنایع مختلف و شیرهای سازگار با ابعاد آن است.
برای اطلاع از قیمت و ثبت سفارش می توانید با کارشناسان ما در علی صنعت در ارتباط باشید.
مشخصات
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
پ و د (pvd) |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
ترکیه |
| ارتفاع بوبین این مقدار بیانگر قد بوبین در محل نصب خودش است |
39 میلیمتر |
| قطر شفت بوبین این مقدار بیانگر قطر حفره ای است که بر روی بوبین قرار داشته و شفت شیر برقی به آن وارد می شود |
اصلی 15 میلیمتر |
| جنس بوبین آلیاژی که سیم پیچ بوبین از آن پیچیده شده است |
مس |
