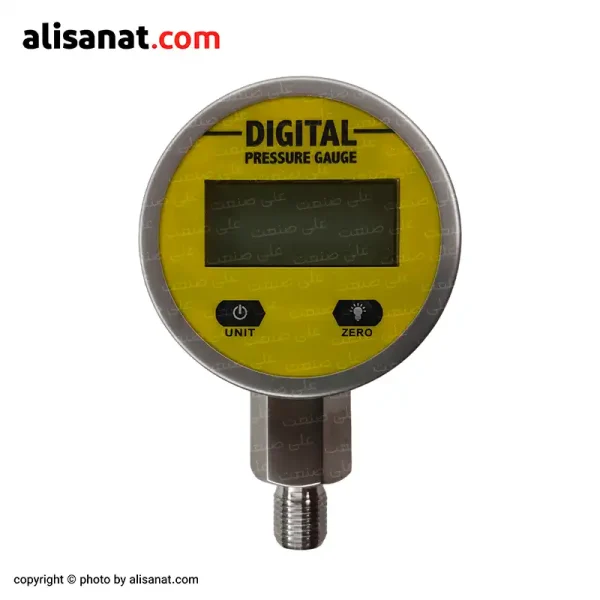

گیج دیجیتال استیل

گیج دیجیتال استیل ، اندازه گیری دقیق فشار سیالات بر اساس یکاهای مختلف !!

گیج دیجیتال استیل یک ابزار اندازه گیری فشار است که به صورت الکترونیکی فشار سیال درون سیستم را اندازه گیری و به صورت دیجیتالی نمایش می دهد ، این نوع گیج از استیل ضد زنگ ساخته شده که مقاومت بالایی در برابر خورندگی و زنگ زدگی دارد و در صنایع مختلفی همچون ، صنایع نفت و گاز ، صنایع شیمیایی ، صنایع غذایی ، سیستم های هیدرولیک و پنوماتیک و... مورد استفاده قرار می گیرد

گیج های فشار در دو نوع آنالوگ و دیجیتال تولید می گردد که با توجه به نیاز های سیستم می توانیم از مدل های مختلف استفاده کنیم

علت استفاده از گیج دیجیتال استیل

استفاده از گیج دیجیتال استیل به دلایل متعددی ترجیح داده می شود که به چند مورد آن اشاره می کنیم

دقت بالا : گیج دیجیتال با استفاده از سنسورهای فشار ، فشار مکانیکی را به سیگنال الکتریکی تبدیل می کند و به صورت دیجیتال نمایش می دهد ، به همین دلیل از دقت بالاتری نسبت به گیج های آنالوگ برخوردار است

مقاومت در برابر خوردگی : بدنه استیل ضد زنگ این دستگاه مقاومت بالایی در برابر اکثر مواد شیمیایی و همچنین رطوبت دارد

قابلیت نمایش دیجیتال : نمایشگر دیجیتال ، خواندن آسانتر و دقیق تر فشار را فراهم می کند و احتمال خطای بصری را کاهش می دهد

قابلیت اتصال به سیستم های کنترلی دیگر : بعضی از گیج های دیجیتال قابلیت ارسال میزان فشار به سیستم های نظارتی و کنترلی دیگر از طریق سیم رابط را دارند و در اصطلاح خروجی دار هستند

اجزای گیج دیجیتال استیل

بدنه : بدنه استیل که تمام اجزای گیج درون آن قرار دارد و از آن در برابر شرایط محیطی سخت حفاظت می کند

سنسور فشار : این قطعه فشار مکانیکی را به سیگنال الکتریکی تبدیل می کند و سیگنال را به مدار الکتریکی می فرستد

مدار الکتریکی : این قطعه سیگنال الکتریکی را از سنسور فشار دریافت می کند و پس از پردازش ، آن را به صورت دیجیتالی بر روی صفحه نمایش نشان می دهد

نمایشگر دیجیتال : نمایشگر صفحه ای به صورت led یا lcd  است که میزان فشار سیستم را به اپراتور نشان می دهد

کانکشن : قسمت رزوه دار استیل که در پایین گیج وجود دارد را پورت کانکشن می گویند که وظیفه اتصال گیج به سیستم را بر عهده دارد

نحوه عملکرد گیج دیجیتال استیل

گیج فشار دیجیتال ، میزان فشار مایعات یا گازها را با استفاده از سنسور فشار اندازه گیری می کند که معمولا این سنسور از نوع پیزو الکتریک ، خازنی یا مقاومتی است ، پس از اندازه گیری میزان فشار مکانیکی آن را به پالس الکتریکی تبدیل کرده و به مدار الکتریکی می فرستد ، سپس توسط مدار الکتریکی پردازش شده و به صورت عددی بر روی نمایشگر گیج دیجیتال نشان داده می شود

گیج دیجیتال در برخی از مدلها می توانند داده ها را به یک سیستم کنترلی یا نظارتی دیگر نیز ارسال کنند

محدوده فشار گیج دیجیتال استیل

این نوع گیج دیجیتال ، در مدل های مختلف ، میزان فشار را از منفی 1 تا 1000 بار را اندازه گیری و با یکاهای ذکر شده نمایش می دهد
