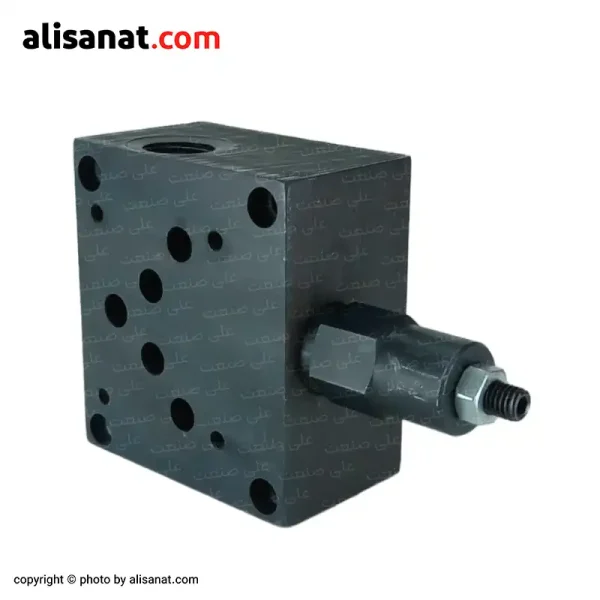

زیر شیری فشار شکن دار فولادی هیدرولیک

زیر شیری فشار شکن دار فولادی هیدرولیک چیست؟

به طور کلی زیرشیری هیدرولیک قطعه ای حیاتی در سیستم های هیدرولیکی است که برای اتصال شیر هیدرولیک به منبع یا به اصطلاح تانک روغن از آن استفاده می شود و نکته قابل تامل در سیستم های هیدرولیک میزان فشار آن است که باید با توجه به یکاهای بار ، psi ، پاسکال و ... تحت کنترلمان باشد.

تنوع زیر شیری ها با توجه به نیازهای ما بسیار متنوع بوده و با توجه به میزان فشار سیستم هیدرولیک ، محل و نوع اتصال هیدرولیک ، تعداد شیرهای مورد نیاز و بسیاری از عوامل دیگر باعث می شود که ما از زیر شیری های متنوع استفاده کنیم ، نوعی از زیر شیری وجود دارد که بر روی آن یک فشار شکن تعبیه شده که به آن زیر شیری فشار شکن دار گفته می شود

زیر شیری فشار شکن دار به ما این امکان را می دهد که بتوانیم فشار ورودی به سیستم هیدرولیک را تنظیم و کنترل نماییم و این نوع از زیر شیری می تواند از متریال فولادی یا آلومینیومی و آلیاژهای متفاوتی باشد که بنا به میزان فشار مورد نیاز سیستم ساخته می شود

میزان تحمل فشار زیر شیری فشار شکن دار فولادی

زیر شیری فشار شکن دار فولادی هیدرولیک توان تحمل فشار لحظه ای 350bar و فشار دائم تا 200bar را دارد و در جنس آلومینیومی این فشار شکن 200bar فشار لحظه ای و تا  160bar فشار دائم را می توانیم داشته باشیم که این مقدار در آلیاژهای دیگر دارای مقادیر دیگری است

نحوه کارکرد و مشخصات زیر شیری فشار شکن دار فولادی هیدرولیک

در سیستم های هیدرولیک برای فرمان دادن از شیر هیدرولیکی استفاده می شود که می تواند توسط زیر شیری به منبع روغن هیدرولیک متصل شده و بدون زیر شیری عملا سیستم کارایی لازم را نخواهد داشت

بر روی بدنه زیر شیری پورت ها یا سوراخ هایی تعبیه شده است که با توجه به فرمان شیر هیدرولیک سیال از طریق آنها به نقاط مختلف سیستم هدایت شده و برای اینکه بتوانیم فشار سیستم را کنترل و تنظیم کنیم میتوان از زیر شیری فشار شکن دار استفاده کرد

زیر شیری فشار شکن دار هیدرولیک دارای چهار پورت می باشد که به چهار حفره منتهی شده است در تصویر زیر ان ها را معرفی خواهیم کرد
