شیر توپی سه تکه رزوه ای استیل
- موجود در انواع گرید های استیل
- موجود در تمام سایز ها
- موتور خور و قابل کوپل
- مناسب برای صنایع غذایی و بهداشتی
- طول عمر زیاد و تعمیر پذیر
- 3 تکه با قابلیت جدا شوندگی برای نصب
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
1.750.000 تومان
فهرست مطالب
معرفی
شیر توپی سه تکه رزوه ای استیل ، راه حلی برای محدودیت ها
برای کنترل مسیر سیالات ، لازم است تا از شیر یا همان valve ها با توجه به دما ، ویسکوزیته و سایر ویژگی های سیال و محیط استفاده از آن استفاده کنیم
یکی از محصولات پر مصرف که در بیشتر صنایع بزرگ و کوچک کاربرد دارد شیر توپی سه تکه رزوه ای استیل است ، با چرخاندن اهرم بالای این شیر می توان مسیر یک سیال از نوع آب ، روغن ، مواد غذایی ، مواد اسیدی و ... را باز و بسته کرد ، برای همین هم به آن شیر on و off گفته می شود
باز و بسته شدن مسیر به وسیله یک گوی فلزی که شبیه به توپ است انجام شده و به همین دلیل به این مدل از شیر ، شیر توپی گفته می شود

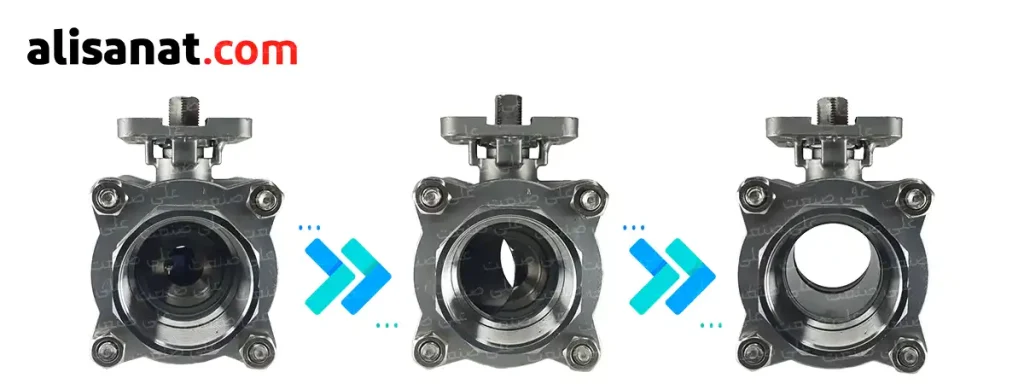

همانطور که در تصویر پایین مشخص است با چرخاندن اهرم ، گوی درون شیر هم به چرخش در آمده و قسمت ورودی را به خروجی متصل کرده (حالت باز) و یا مسیر را می بندد (حالت بسته)
چرخاندن اهرم شیر توپی استیل حتما باید به شکل دستی باشد یا به اشکال دیگر هم ممکن است؟
در شیر توپی سه تکه چرخاندن اهرم شیر ، هم به شکل دستی و هم از طریق اکچویتور های بادی و برقی و یا دیگر تجهیزات که به عنوان عملگر با این شیر کوپل می شوند امکان پذیر بوده و می توان قطع و وصل کردن مسیر عبور سیال را با کمک این تجهیزات ، بدون دخالت اپراتور به شکل کاملا اتوماتیک انجام داد

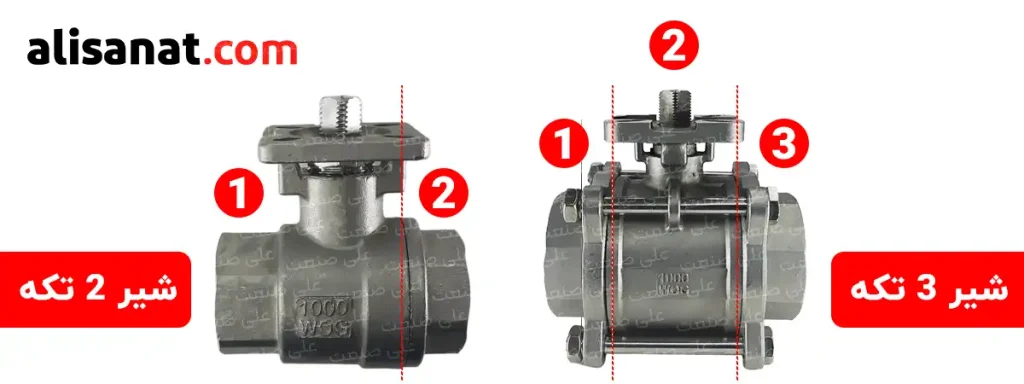

شیر توپی سه تکه چه تفاوتی با شیر توپی دو تکه استیل دارد؟
همانطور که از اسمشان پیداست شیر توپی های 2 و 3 تکه به همان تعداد ، قطعات مونتاژ شده دارند و علاوه بر ظاهر متفاوتشان با یکدیگر ، هر یک در محل خاصی مورد استفاده قرار می گیرند اما باید توجه داشت از نظر عملکرد به شکل یکسانی عمل می کنند

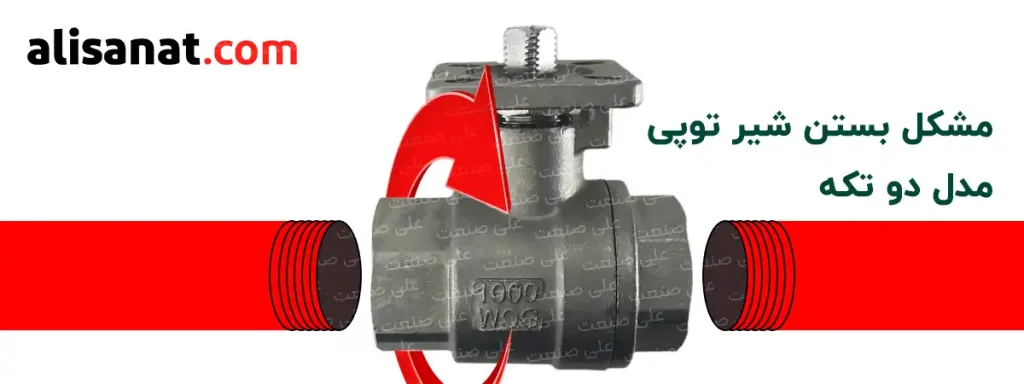

در مدار هایی که دو لوله به هم رسیده اند و باید در بین آن ها شیر توپی استیل نصب شود ، یک مشکلی وجود دارد
آن هم این است که در شیر های دو تکه با چرخاندن شیر و محکم کردن یک طرف ، طرف دیگر باز شده و ممکن نیست که به شکل مناسبی بتوان آن را در خط نصب کرد
اما راه حل این است که از شیر توپی سه تکه رزوه ای استیل استفاده شود

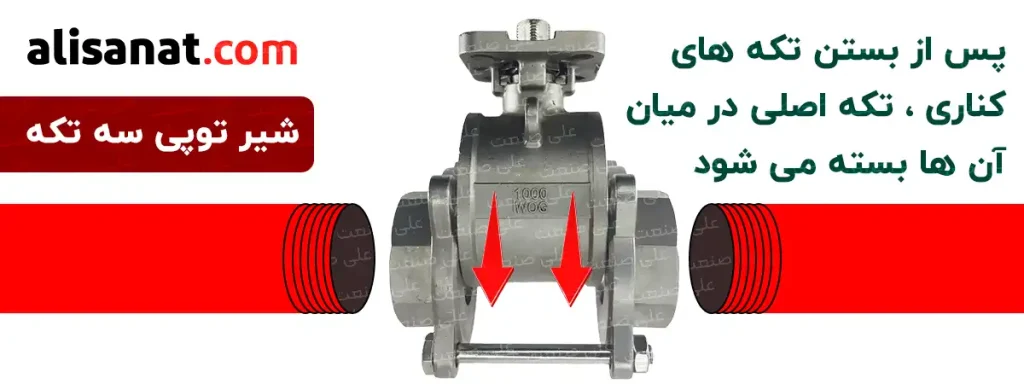

در شیر توپی سه تکه پس از باز کردن اجزای شیر از یکدیگر ، به وسیله باز کردن 4 پیچی که سر و ته شیر را به یکدیگر متصل کرده اند می توان دو تکه مربوط به لوله ها را جدا گانه بسته و سپس قطعه اصلی را در بین آن دو قرار قرار داد و پیچ ها را مثل حالت اول محکم کرد

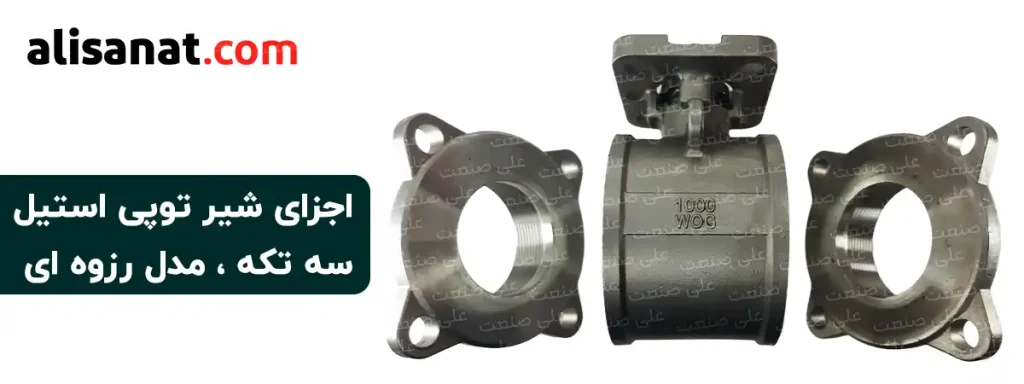

در اصل اجزای این شیر سه عضو مجزا از یکدیگر دارد که به هم می پیوندند و شیر توپی سه تکه را تشکیل می دهند
جدا شوندگی اجزای شیر توپی استیل ، غیر از نصب برای محل های خاص ، چه مزایای دیگری دارد؟
در کارخانه های بزرگ هر ثانیه که یک دستگاه از کار افتاده باشد ، سبب خسارات مالی زیادی است
مخصوصا در کارخانه هایی که خطوط به یکدیگر وابسته بوده و در صورت ایجاد مشکل در یک قسمت ، چندین قسمت درگیر مشکل می شوند
اگر شیر ربع گرد سه تکه در یک خط دچار مشکل شود ، نیازی به زمان گذاشتن برای باز کردن اتصالات آن را نخواهیم داشت و تنها با باز کردن چهار پیچ و تعویض سریع تکه وسط ( تکه ای که توپی شیر در آن قرار دارد ) مشکل به سرعت بسیار زیاد تری به نسبت سایر شیر های ربع گرد توپی برطرف شده و خطوط درگیر مشکل نمی شوند
در دستگاه های پنوماتیک هم ما شیر برقی های ایزویی پنوماتیک را داریم که یکی از دلایل مهم برای استفاده از آن توسط کارخانه های بزرگ ، همین توجه به سرعت تعویض در صورت بروز مشکل است

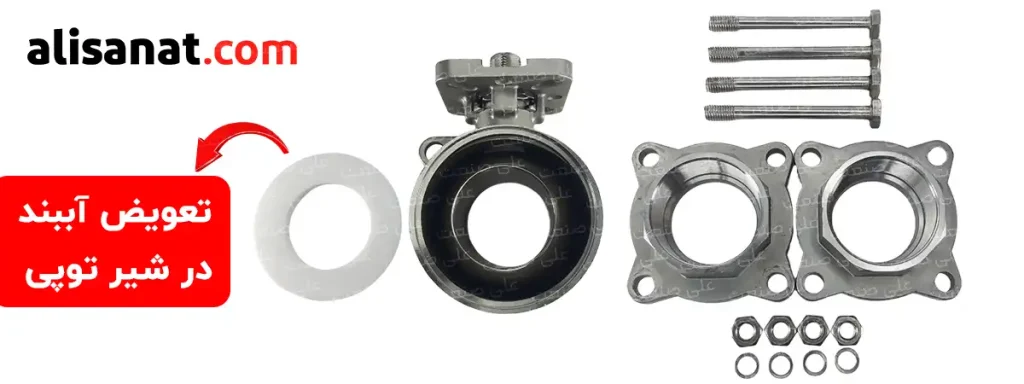

دیگر مزیت شیر توپی سه تکه ، تعویض آسان تر آببند آن در صورت نیاز به تعویض است
کوپل کردن شیر توپی سه تکه رزوه ای استیل ، با عملگر ها
پیش تر گفتیم که در صورتی که بخواهیم از طریق برق و باد و یا سایر عملگر ها به این شیر فرمان دهیم ، نیاز است تا آن عملگر را با شیر توپی سه تکه کوپل کنیم
اما باید توجه داشت که شیر توپی سه تکه رزوه ای ، موتور خور است و یا فقط جهت استفاده به شکل دستی کاربرد دارد

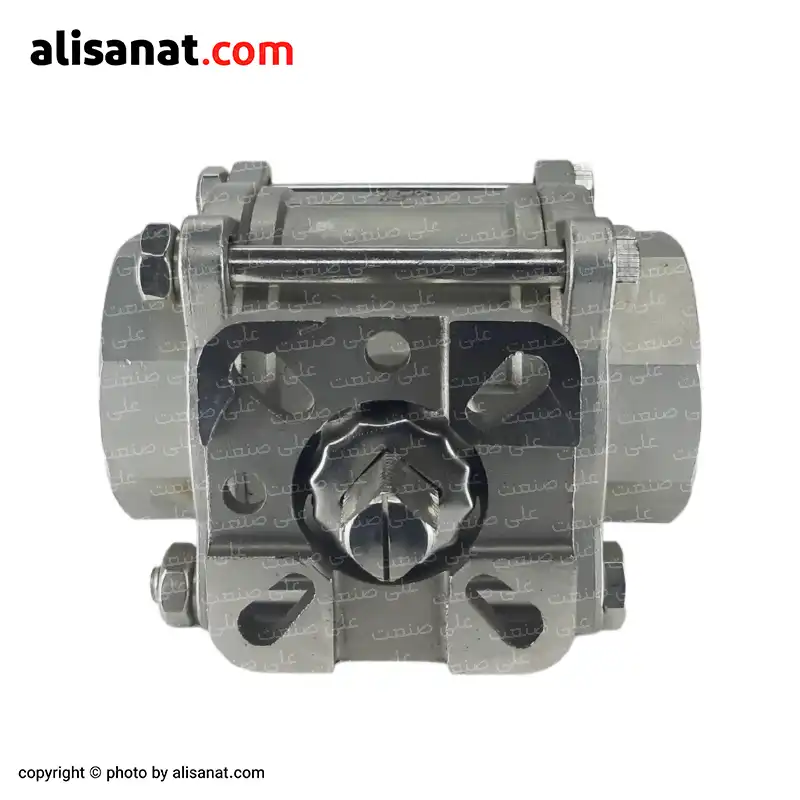

پلیت قرار گرفته در کنار اهرم نشان دهنده موتور خور بودن و یا بهتر است بگوییم قابل کوپل بودن آن است
اگر شیر سه تکه استیل موتور خور باشد ، می توان از آن به شکل دستی استفاده کرد اما اگر دستی باشد ، قابلیت نصب موتور را ندارد

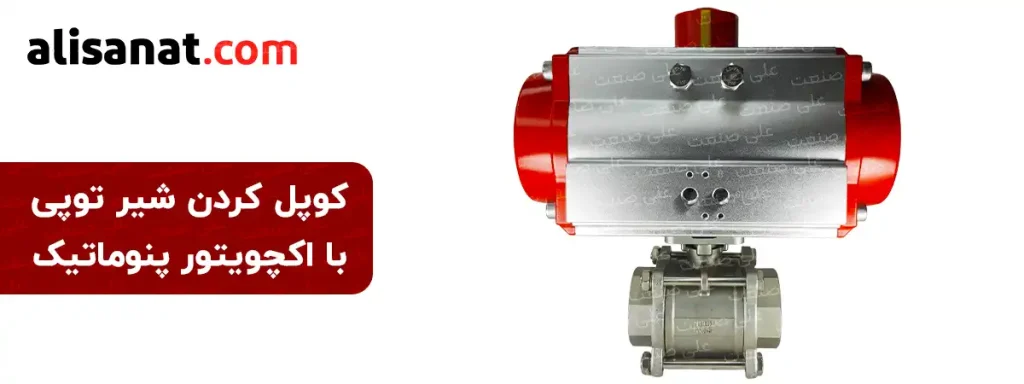

فرض کنید که می خواهیم یک اکچویتور پنوماتیک را با شیر توپی استیل کوپل کنیم
در ابتدا پس از بررسی شفت اکچویتور و شیر ربع گرد توپی ، از هماهنگی سایز این دو مطمئن شده و در صورت نیاز به استفاده از تبدیل ستاره ای ، از سایز تبدیل مناسب استفاده می کنیم
پس از آن پلیت شیر ربع گرد را به بدنه اکچویتور اکچویتور پنوماتیک ، به وسیله 4 پیچ تعبیه شده فیکس کرده و با تست کردن آن از کوپل شدن صحیح اکچویتور و شیر مطمئن می شویم
استیل موجود در شیر توپی ربع گرد رزوه ای ، دارای چه گریدی است؟
گرید استیل در این شیر ریع گرد بر روی بدنه آن حک شده است که معمولا با عدد 316 حک می شود ، اما باید در نظر داشت حتی اگر استیل به کار رفته در متریال شیر توپی دارای گرید پایین تری هم باشد ، همچنان بر روی شیر توپی 316 درج می شود و این موردی است که نشان می دهد نباید به گرید درج شده بر روی شیر ها توجه داشته باشیم
و اما این محصول در مدل های استیل 304 ، 316 و 316L در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد
شیر توپی سه تکه رزوه ای استیل چه سایز هایی دارد؟
شیر توپی سه تکه از سایز 1/2 ( یک دوم اینچ ) تا سایز 4 (چهار اینچ ) موجود بوده و آماده تحویل می باشد
مشخصات
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
استیل |
|---|---|
| جنس رزوه این عنصر بیانگر متریال رزوه که محل اتصال کالا است می باشد |
استیل |
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| تعداد کل پورت ها تمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند |
دو |
