پرشر ترانسمیتر ترافاگ فشار مطلق

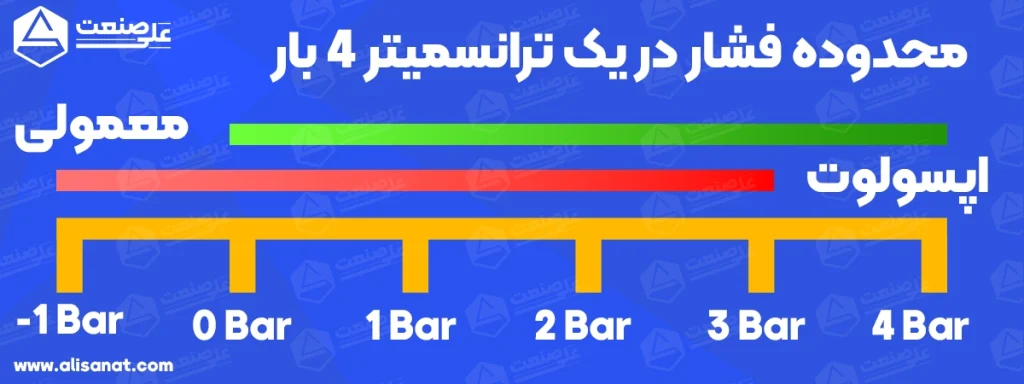

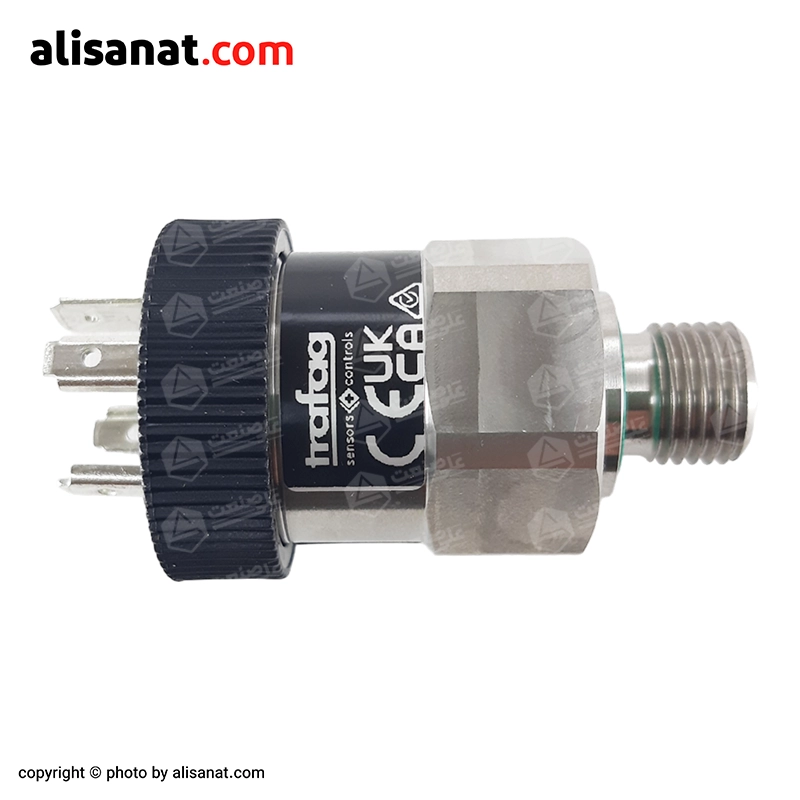

اجزای پرشر ترانسمیتر ترافاگ

1 - بدنه : بدنه ی این تجهیز از جنس استیل ضد زنگ ساخته شده که در برابر رطوبت ، دما ، مواد شیمیایی خورنده و... از مقاومت بالایی برخوردار است و تمام اجزای دیگر درون آن جای می گیرد

2 - سنسور های فشار : در داخل بدنه سنسور هایی از مواد پیزو الکتریک قرار دارد که با تغییر میزان فشار سیال ، سیگنال الکتریکی متناسب با فشار خلأ مطلق تولید می کند

3 - دیافراگم : سنسور فشار توسط یک دیافراگم تجهیز شده است تا به تغییرات فشار حساسیت نشان دهد و جنس این دیافراگم از لاستیک و موادی ساخته می شود تا در برابر خورندگی و تغییرات دما مقاومت بالایی داشته باشد

4 - ماژول الکتریکی : این قطعه سیگنال های آنالوگ یا مکانیکی ، که توسط سنسور تولید می گردد را از طریق یک مبدل آنالوگ به سیگنال دیجیتالی تبدیل می کند

قسمت پردازش : این قسمت سیگنال های دیجیتالی دریافتی از ماژول الکتریکی را به سیگنال الکتریکی تبدیل کرده و به نمایشگر یا PLC ارسال می کند

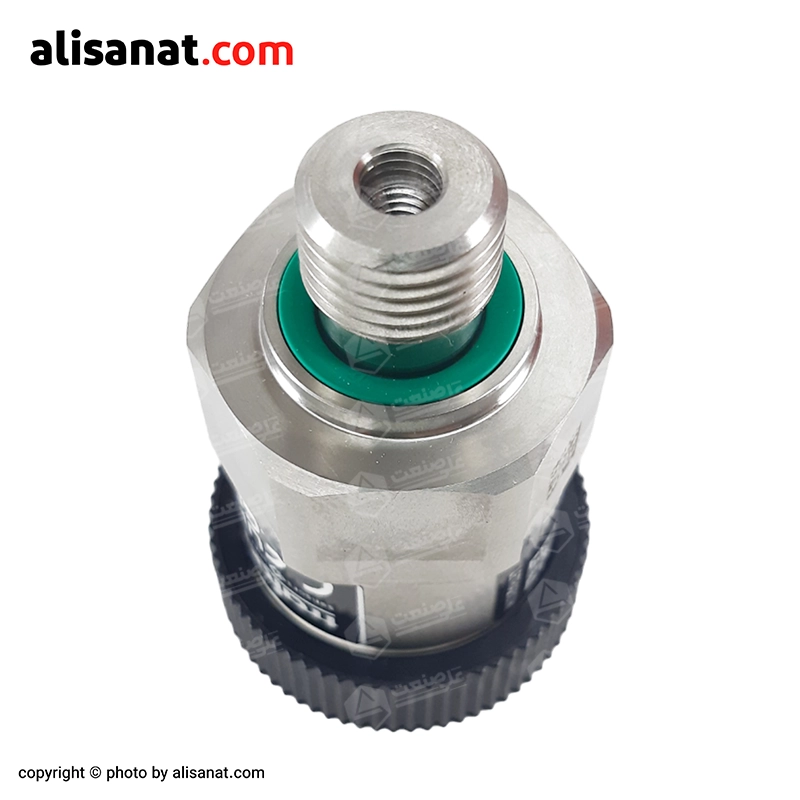

5 - پورت ورودی : در قسمت پایین این مدل پرشر ترانسمیتر ترافاگ پورتی رزوه دار وجود دارد که برای بسته شدن به قسمت مورد نظر از آن استفاده می شود و در مدل های مختلف سایز رزوه و فشار کاری آنها با یکدیگر متفاوت است ( از سایز 1/8 اینچ تا 3/4 اینچ با بارهای مختلف )

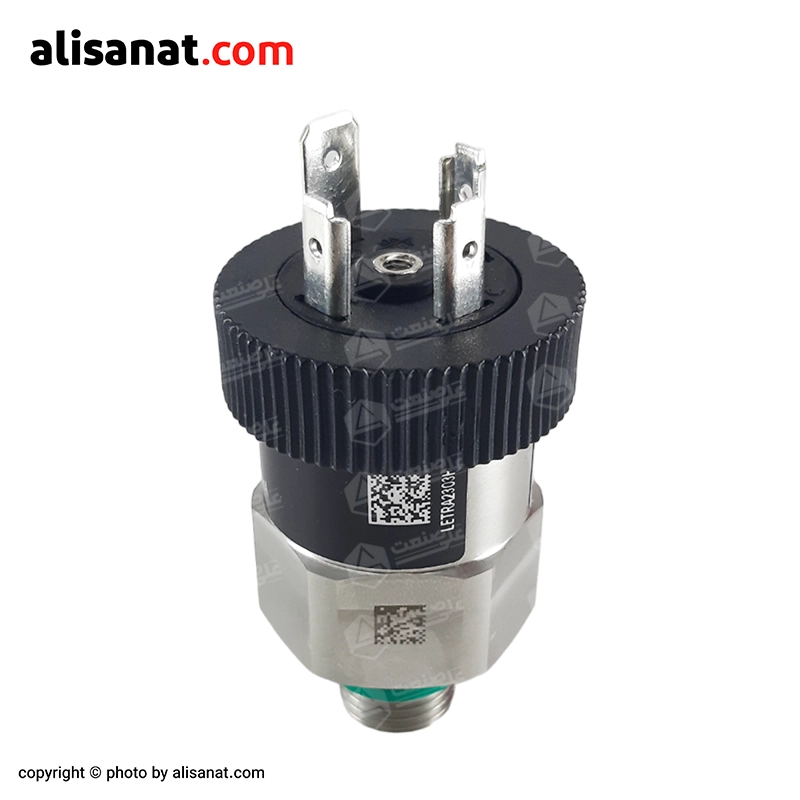

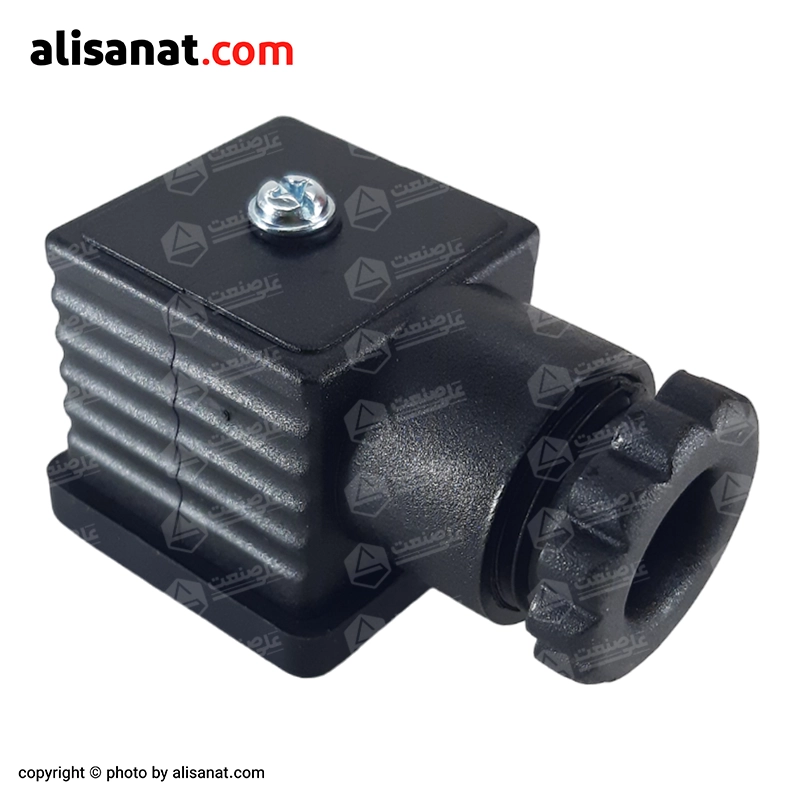

6 - اتصالات الکتریکی : در قسمت بالای این تجهیز 4 پین فلزی و سوکت وجود دارد که برای اتصال و ارسال سیگنال الکتریکی به کار برده می شود

البته قطعات دیگری در این تجهیز به کار رفته است که بسیار تخصصی تر می باشد که به همین موارد بسنده می کنیم

نحوه عملکرد پرشر ترانسمیتر ترافاگ

1 - اولین بخش عملکرد این تجهیز ، ورود سیال از منابع ( خط لوله ، مخازن و... ) به داخل ترانسمیتر است

2 - فشار وارد شده باعث خم شدن دیافراگم و سنسور که در تماس مستقیم با یکدیگر هستند می شود و فشار مکانیکی را به سیگنال الکتریکی تبدیل می کند

3 - سیگنال تولید شده توسط ماژول الکتریکی به سیگنال دیجیتالی تبدیل شده و از طریق سیم های رابط به سمت PLC یا عملگر های دیگر هدایت می شود

نکته : موردی که باید خیلی به آن توجه شود کالیبره کردن این تجهیز است که معمولا توسط آزمایشگا های کالیبراسیون معتبر انجام می شود

در صورت کالیبره نبودن ترانسمیتر ممکن است عملکرد کل سیستم با مشکل مواجه گردد و خسارات جبران ناپذیری وارد شود

میزان فشار و سیگنال خروجی پرشر ترانسمیتر ترافاگ

سیگنال الکتریکی تولید شده توسط پرشر ترانسمیتر ترافاگ از 4 تا 20 میلی آمپر یا 0 تا 10 VDC می باشد که در ادامه به بررسی انواع مختلف آن با توجه به فشارهای مختلف می پردازیم

به طور مثال مدل Type Code: 8473 67 5417 05 0000 0000 17 58 61

زمانی که 0 تا 0.16 بار فشار به این مدل ترانسمیتر وارد شود ولتاژ الکتریکی خروجی 0 تا 10VDC  تولید می کند

VDC به معنی ولتاژ DC است

یعنی زمانی که 0 بار فشار وجود داشته باشد ،  0 ولت و زمانی که فشار به 0.16 بار برسد ، 10VDC سیگنال الکتریکی تولید می کند

در این مدل سایز رزوه 1/4 اینچ و از نوع دنده G می باشد

ماکزیمم فشار قابل تحمل این مدل 1.2 بار می باشد و نباید بیش از این مقدار به آن فشار وارد شود

مثال 2 : مدل Type Code: 8473 78 5652 05 0000 0000 19 58 61

در این مدل از 0 تا 10 بار فشار می تواند وارد شود و خروجی آن 4 تا 20 میلی آمپر است

یعنی زمانی که فشار ورودی 0 بار است ، سیگنال الکتریکی خروجی 4 میلی آمپر است و هر چه فشار سیال به سمت 10 بار افزایش پیدا کند سیگنال خروجی هم به سمت 20 میلی آمپر افزایش پیدا می کند

رزوه این مدل سایز 3/4 اینچ از نوع دنده G است

ماکزیمم فشار قابل تحمل در این مدل 20 بار است نباید بیش از این مقدار به آن فشار وارد شود

تمام مدل های پرشر ترانسمیتر ترافاگ می توانند دمای سیال را از 25- تا 125+ درجه ی سانتیگراد و دمای محیطی 20- تا 80+ را تحمل نمایند

برای کاهش دادن حرارت سیالات قبل از ورود به پرشر ترانسمیتر ترافاگ می توانیم از انواع کولینگ المنت استفاده نمایییم
