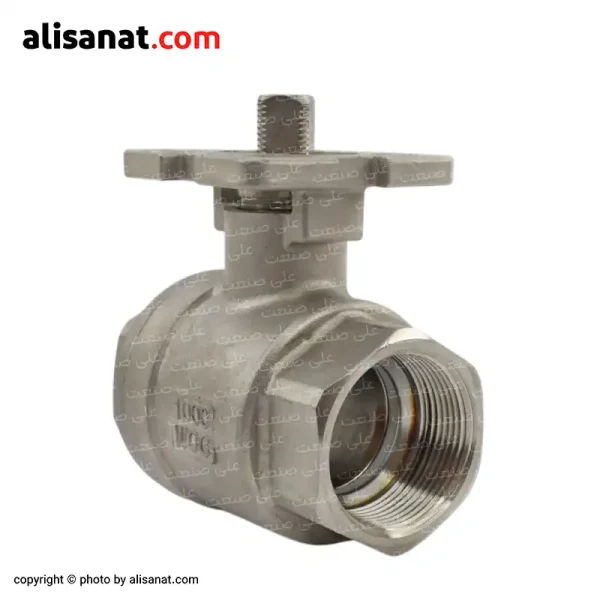

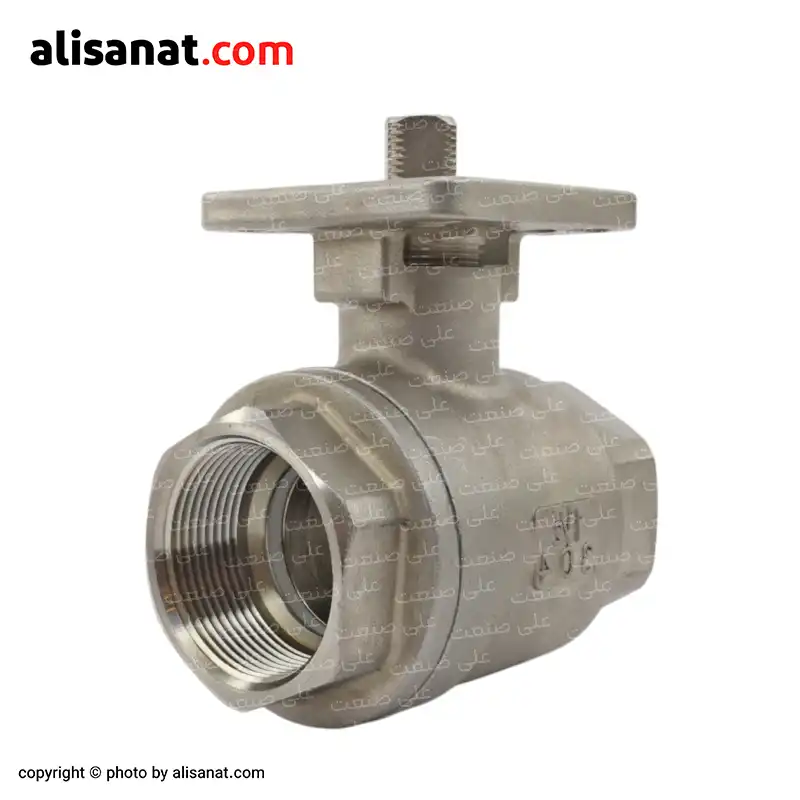

شیر توپی استیل دو تکه رزوه ای

این ترکیب اجزا، ساختاری ساده ولی بسیار مؤثر را به‌ وجود آورده است و شیر توپی استیل با چنین طراحی، هم در سیستم‌ های دستی و هم در سیستم‌ های اتوماتیک، عملکردی قابل‌ اعتماد و کم‌ دردسر ارائه می‌ دهد.

نحوه کوپل کردن عملگرها مانند اکچیتور به شیر توپی استیل دو تکه

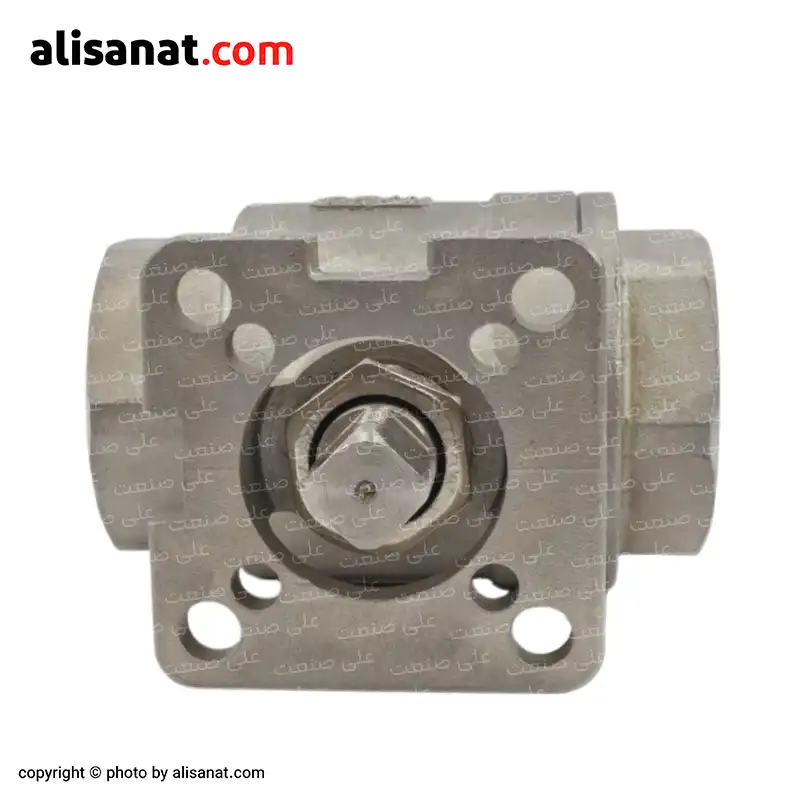

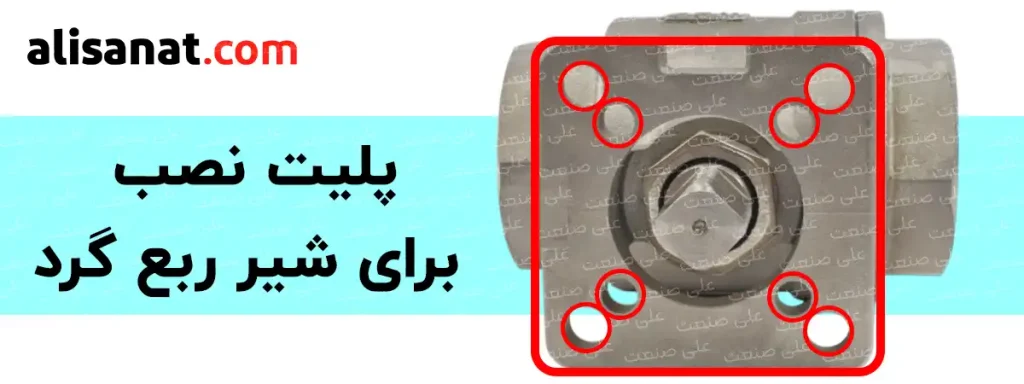

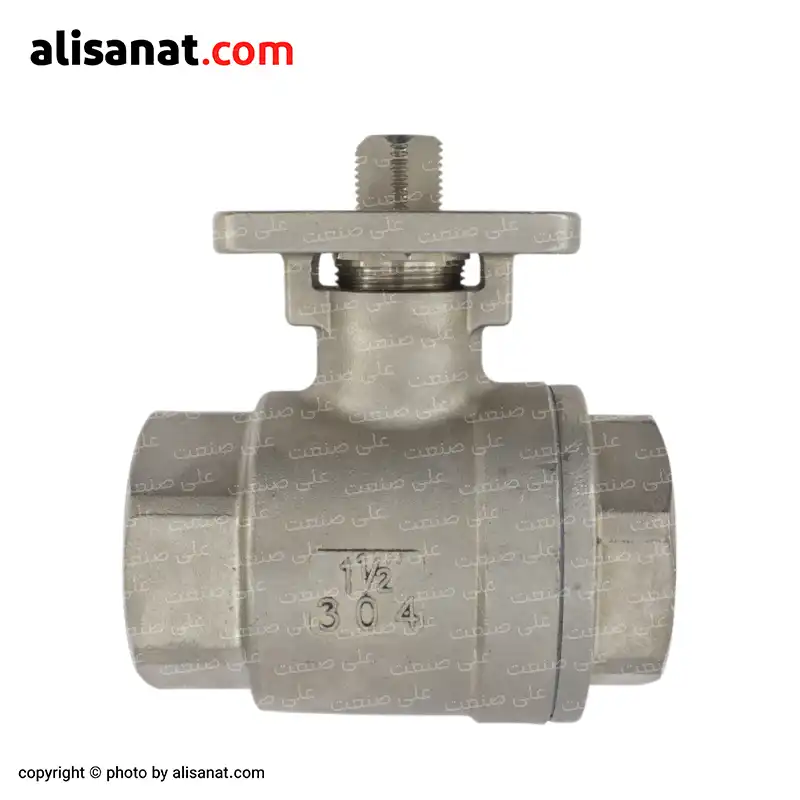

در شیر توپی استیل، وجود پلیت نصب استاندارد ISO 5211 در قسمت بالای بدنه، امکان اتصال مستقیم انواع اکچویتور پنوماتیکی یا برقی را فراهم می‌ کند.

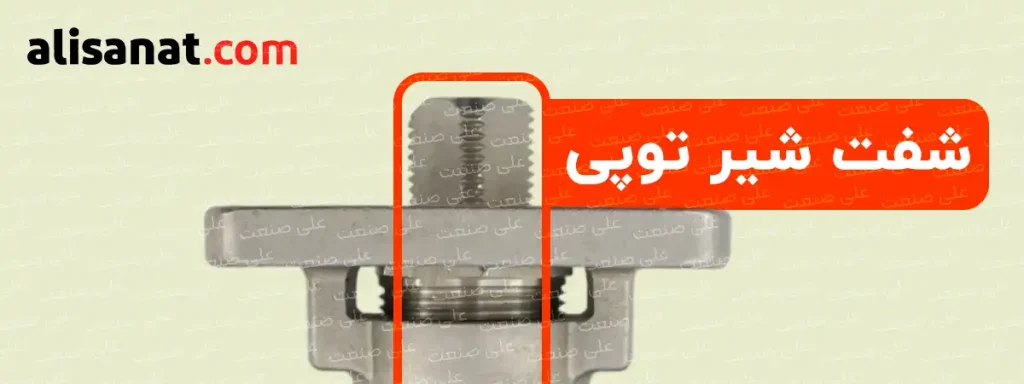

برای انتقال دقیق حرکت از اکچویتور به گوی داخل شیر، معمولاً از یک قطعه واسط به‌ نام تبدیل ستاره‌ ای (Star Coupler) استفاده می‌ شود.

این قطعه بین شفت اکچویتور و ساقه شیر قرار می‌ گیرد و باعث می‌ شود گشتاور موتور به‌ درستی به مکانیزم داخلی شیر منتقل شود.

نصب اکچویتور با استفاده از پیچ‌ و مهره به‌ سادگی روی پلیت انجام شده و سیستم بدون نیاز به تغییر در ساختار، وارد حالت اتوماتیک می‌ شود.

نحوه عملکرد شیر توپی استیل

نحوه عملکرد شیر توپی استیل بسیار ساده، اما در عین حال فوق‌ العاده مؤثر و سریع است.

اساس کار این شیر، بر پایه چرخش یک گوی فلزی سوراخ‌ دار (Ball) است که درون بدنه قرار دارد و مسیر سیال را باز یا مسدود می‌ کند.

حالت باز (OPEN)
در این وضعیت، سوراخ مرکزی گوی در امتداد مسیر ورودی و خروجی شیر قرار دارد و اجازه می‌ دهد سیال بدون مانع از شیر عبور کند.

طراحی صیقلی و قطر مناسب گوی، باعث می‌ شود عبور سیال با حداقل افت فشار انجام گیرد.

حالت بسته (CLOSE)
با چرخش ۹۰ درجه‌ ای گوی، سوراخ آن عمود بر مسیر جریان قرار می‌ گیرد و به این ترتیب، راه عبور سیال به‌ طور کامل بسته می‌ شود.

این قطع جریان سریع، بدون نیاز به چند دور چرخش، یکی از مهم‌ ترین مزایای این شیر توپی استیل محسوب می‌ شود و به همین دلیل به این محصول شیر توپی ربع گرد هم می گویند

چگونگی چرخش

عمل چرخش گوی می‌ تواند به‌ صورت:

دستی با استفاده از دسته اهرمی انجام شود

یا از طریق اکچویتورهای پنوماتیکی یا برقی که به پلیت بالای شیر متصل می‌ شوند

در هر دو حالت، تنها با یک ربع چرخش (90 درجه)، وضعیت شیر از باز به بسته یا بالعکس تغییر می‌ کند.

موارد کاربرد شیر توپی استیل
صنایع شیمیایی و پتروشیمی
انتقال مواد شیمیایی سبک تا نیمه‌ خورنده

مناسب برای خطوط اسید، باز، حلال‌ ها و گازهای فرآیندی

مدل‌ های ساخته‌ شده از استیل 316 مقاومت بیشتری در برابر خوردگی دارند

تأسیسات ساختمانی و موتورخانه‌ ها
کنترل جریان آب سرد و گرم، بخار کم‌ فشار، و روغن حرارتی

نصب آسان در موتورخانه‌ ها، سقف‌های کاذب یا پشت دیوارها

مناسب برای سیستم‌ های گرمایشی و سرمایشی مرکزی

صنایع غذایی و دارویی
استفاده در خطوط انتقال سیالات بهداشتی مانند شیر، روغن خوراکی، شربت، آب مقطر

امکان استفاده از مدل‌ های پرداخت‌ کاری‌ شده با گرید بهداشتی

سازگار با سیستم‌ های شست‌ و شوی CIP و SIP

صنایع نفت، گاز و فرآورده‌ های سوختی
خطوط انتقال گاز طبیعی، LPG، بنزین، نفت سفید و سایر سوخت‌ ها

تحمل فشار کاری بالا (تا 1000 WOG) و مقاومت در برابر شوک حرارتی

عملکرد مطمئن در شرایط حساس و قابل اشتعال

سیستم‌ های پنوماتیک و هوای فشرده
کنترل جریان هوا در کمپرسورها، مخازن و خطوط توزیع پنوماتیک

مناسب برای استفاده به‌ عنوان شیر قطع اضطراری یا کنترل مقطعی

قابل نصب در فضاهای محدود با کمترین پیچیدگی

تصفیه‌ خانه‌ ها و شبکه‌ های آب‌ رسانی
انتقال آب خام، آب تصفیه‌ شده، پساب صنعتی یا فاضلاب

قابل استفاده در خطوط افقی یا عمودی

عملکرد پایدار در تماس با آب شور یا محیط‌ های مرطوب

مزایا و معایب شیر توپی استیل

مزایا:
نصب آسان و سریع
اتصال رزوه‌ ای این شیر باعث می‌ شود بدون نیاز به جوشکاری، در کمترین زمان ممکن روی خطوط لوله نصب شود.

این ویژگی مخصوصاً در پروژه‌ هایی که زمان و فضا محدود است، بسیار ارزشمند است.

عملکرد سریع با چرخش ۹۰ درجه‌ ای
این شیر توپی استیل با یک ربع چرخش (Quarter-Turn) مسیر جریان را باز یا بسته می‌ کند، بدون نیاز به چند دور چرخش که این مزیت آن را برای سیستم‌ های On/Off بسیار مناسب می‌ سازد.

آب‌ بندی مطمئن با نشیمنگاه PTFE

استفاده از سیل‌ های تفلونی (PTFE) در اطراف گوی، باعث ایجاد آب‌ بندی کامل و بدون نشتی حتی در فشارهای بالا می‌ شود.

قیمت مناسب نسبت به مدل‌ های سه‌ تکه
در مقایسه با شیر توپی سه‌ تکه استیل، این مدل اقتصادی‌ تر است و برای کاربردهایی که نیاز به باز و بسته‌ کردن مکرر برای تعمیرات ندارند، گزینه‌ ای مقرون‌ به‌ صرفه‌ تر به شمار می‌ آید.

مقاومت بالا در برابر خوردگی
بدنه‌ ی استیل ضد زنگ گرید 304 یا 316 باعث می‌ شود شیر توپی دو تکه در برابر زنگ‌ زدگی، مواد شیمیایی و رطوبت مقاوم باشد.

برای محیط‌ های صنعتی، مرطوب یا خورنده، این ویژگی حیاتی است.

قابلیت اتصال به اکچویتور

وجود صفحه نصب استاندارد در بالای شیر توپی دو تکه، امکان اتصال انواع محرک‌ های برقی یا پنوماتیکی را فراهم می‌ کند و شیر را به‌ راحتی وارد سیستم‌ های اتوماسیون می‌ سازد.

معایب
دسترسی دشوار به اجزای داخلی در محل نصب
برای تعمیر داخلی یا تعویض سیل‌ ها، معمولاً نیاز است که شیر از خط لوله جدا شود.

برخلاف مدل‌ های سه‌ تکه که امکان بازکردن در محل را فراهم می‌ کنند.

نیاز به فضای چرخش برای نصب رزوه‌ ای
در فضاهای بسیار محدود، ممکن است چرخاندن کامل شیر برای بستن رزوه دشوار باشد که این مورد به شرایط نصب بستگی دارد.

محدودیت در تعویض نشیمنگاه
در برخی مدل‌ ها، نشیمنگاه داخلی غیر قابل تعویض یا نیازمند باز کردن کامل بدنه است که این موضوع در سیستم‌ هایی که نیاز به نگهداری منظم دارند، ممکن است چالش ایجاد کند.

نکات مهم در انتخاب شیر توپی

قبل از خرید این نوع شیر توپی استیل، باید چند فاکتور کلیدی بررسی بشن تا هم عملکرد مطلوب داشته باشین، هم از نشتی، خرابی یا هزینه‌ های اضافه جلوگیری بشه.

1- انتخاب گرید مناسب استیل
برای کاربردهای عمومی مثل آب و هوا، استیل 304 معمولاً کفایت می‌ کنه.

برای سیالات خورنده یا محیط‌ های شیمیایی، بهتره از استیل 316 یا 316L استفاده بشه چون مقاومت بیشتری در برابر خوردگی داره.

دقت کن عدد درج‌ شده روی شیر توپی (مثلاً 304 یا 316) واقعی باشه، از فروشنده معتبر بخرید.

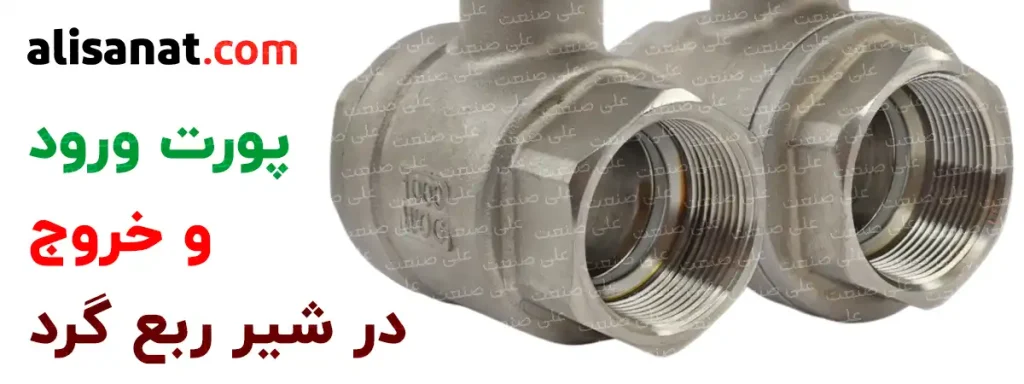

2- تطابق نوع رزوه با سیستم لوله‌ کشی
شیرهای رزوه‌ ای معمولاً در دو نوع NPT (مخروطی آمریکایی) و BSP (استوانه‌ ای اروپایی) عرضه می‌ شن.

اگر نوع رزوه با اتصالات لوله شما هم‌ خوانی نداشته باشه، باعث نشتی یا عدم آب‌ بندی کامل می‌شه.

3- انتخاب سایز دقیق شیر توپی استیل
سایز شیر باید با قطر لوله هماهنگ باشه: 1/2، 3/4، 1 اینچ و...

سایز بزرگ‌ تر یا کوچک‌ تر باعث افت فشار، دبی غیر متعادل یا اصطکاک ناخواسته در سیستم می‌ شه.

4- بررسی فشار کاری سیستم
اکثر شیرهای توپی دو تکه استیل فشار کاری 1000 WOG دارن.

اگه سیستم شما فشار بالاتری داره، حتماً مدلی با مقاومت بالاتر انتخاب کن.

5- توجه به نیاز به اکچویتور
اگه قراره شیر به اتوماسیون وصل بشه، باید مدل دارای پلیت نصب استاندارد ISO 5211 انتخاب شه.

در غیر این صورت، شیر فقط با دسته دستی قابل استفاده خواهد بود.

نکات کلیدی در نصب شیر توپی استیل

1- استفاده از نوار تفلون یا خمیر آب‌ بندی: برای جلوگیری از نشتی در محل اتصال رزوه‌ ها، حتماً از نوار تفلون با کیفیت یا خمیر مخصوص استفاده کن.

2- چرخاندن شیر توپی استیل از بدنه ممنوع: هنگام بستن شیر روی لوله، فقط از قسمت آچارخور استفاده کن ، چرخاندن شیر از بدنه ممکنه باعث شکستن ساقه یا آسیب به آب‌ بند داخلی بشه.

3- نصب در حالت نیمه‌ باز: شیر رو در وضعیت کاملاً باز نصب نکن، بهتره در حالت نیمه باز یا کمی بسته باشه تا فشاری روی گوی و سیل‌ ها وارد نشه.

دلیلش چیه؟

اگر شیر در حالت کاملاً باز یا کاملاً بسته باشه، ممکنه فشار ناشی از بستن لوله (با آچار و گشتاور بالا) به گوی داخلی یا سیل‌ های اطرافش آسیب بزنه.

4- بررسی جهت جریان (در صورت وجود)

بیشتر مدل‌ های شیر توپی دو تکه دو طرفه هستن، ولی بعضی برندها جهت جریان مشخصی دارن، علامت فلش روی بدنه رو بررسی کن.

سایز بندی های شیر توپی استیل دو تکه
1/4 اینچ

3/8 اینچ

1/2 اینچ

3/4 اینچ

1 اینچ

1-1/4 اینچ

1-1/2 اینچ

2 اینچ

و در برخی برندها تا 3 یا 4 اینچ

تمامی سایزها با رزوه دقیق و کیفیت بدنه تضمین‌ شده عرضه می‌ شوند.

شما صنعتگران محترم می توانید برای تهیه انواع شیر توپی استیل دو تکه و سه تکه و همچنین انواع اکچیتور با شرکت علی صنعت در ارتباط باشید.
