راهنمای جامع انتخاب جک پنوماتیک قلمی
در سیستم های اتوماسیون صنعتی، جک پنوماتیک قلمی به دلیل طراحی باریک، وزن کم و سرعت عملکرد بالا، یکی از بهترین گزینه ها برای فضاهای محدود و حرکت های سریع محسوب می شود.
با این حال، همین ساختار فشرده در صورت انتخاب نادرست می تواند باعث بروز مشکلاتی مانند کاهش دقت، نشتی هوا، خمش شفت و حتی توقف خط تولید شود.
به همین دلیل، انتخاب جک پنوماتیک قلمی صرفاً یک انتخاب ساده نیست، بلکه نیاز به بررسی دقیق شرایط کاری دارد.
در این مقاله، مراحل انتخاب جک پنوماتیک قلمی را به صورت کاربردی بررسی می کنیم و نشان می دهیم چگونه بر اساس محیط کاری، نیروی مورد نیاز، کورس حرکت، نوع شفت و ساختار بدنه، می توان مناسب ترین مدل را برای هر کاربرد تعیین کرد.

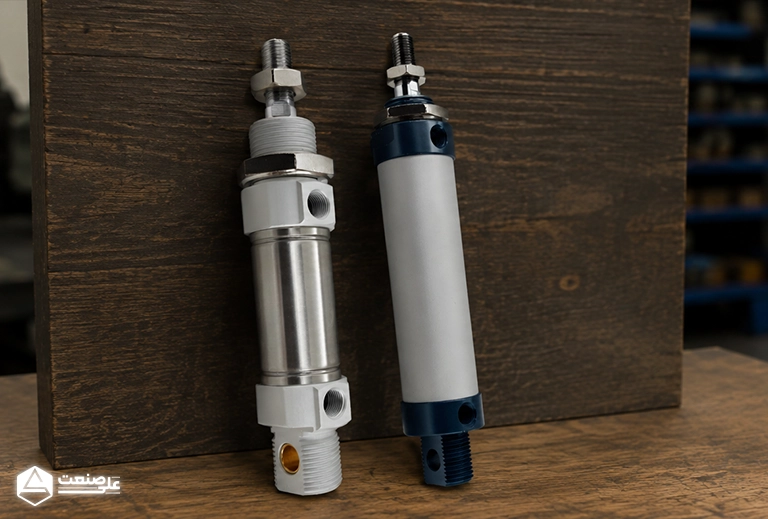

جک پنوماتیک قلمی چیست و چه ویژگی هایی دارد؟
جک قلمی پنوماتیک یک سیلندر فلزی با بدنه استوانه ای باریک است که برای ایجاد حرکت خطی در فضاهای محدود و با سرعت بالا طراحی شده است.
این نوع جک ها به دلیل ابعاد کوچک و وزن کم، در بسیاری از سیستم های اتوماسیون سبک مورد استفاده قرار می گیرند.
ویژگی های جک پنوماتیک قلمی
- طراحی باریک و استوانه ای

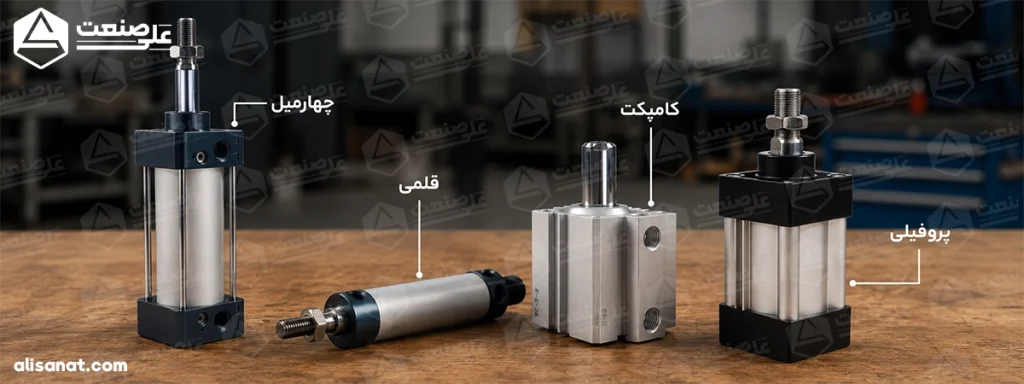

- وزن کم نسبت به جک های پروفیلی
- قابلیت عملکرد در سرعت های بالا
- مناسب برای فضاهای نصب محدود
- قطرهای متداول بین 8 تا 40 میلی متر
- مناسب برای کورس های کوتاه تا متوسط
این ویژگی ها باعث شده جک قلمی بیشتر در کاربردهایی استفاده شود که فضا و سرعت، دو عامل تعیین کننده هستند.
چرا باید از جک پنوماتیک قلمی استفاده کنیم؟
در فرآیند انتخاب جک پنوماتیک قلمی، دلیل استفاده از این نوع جک به شرایط کاری بستگی دارد.
در بسیاری از سیستم ها، این جک نه یک انتخاب اختیاری، بلکه تنها گزینه قابل اجراست.

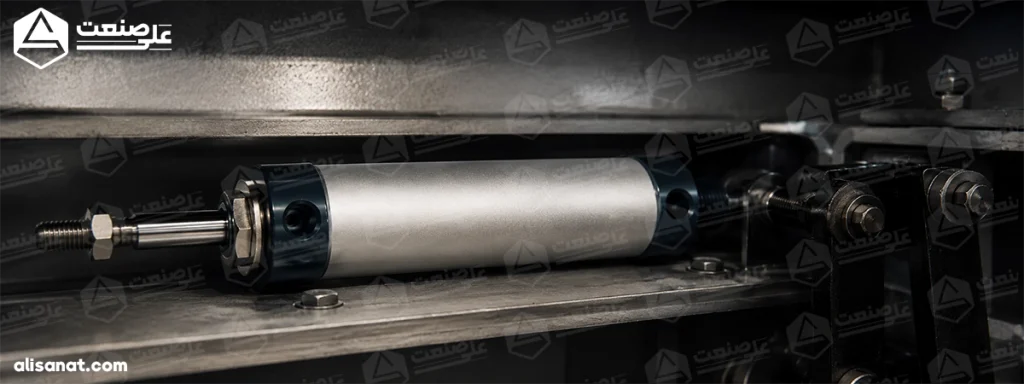

1. محدودیت فضا
در دستگاه های بسته بندی، مونتاژ و رباتیک سبک، فضای نصب بسیار کم است و جک های پروفیلی یا کامپکت به دلیل ابعاد بزرگ تر قابل استفاده نیستند.
در چنین شرایطی، انتخاب جک پنوماتیک قلمی تنها راه حل عملی است.
2. نیاز به سرعت بالا
در خطوط تولید سریع، زمان حرکت جک بسیار مهم است.
به دلیل جرم کم قطعات متحرک، جک قلمی پنوماتیک شتاب بالاتری دارد و در سیکل های سریع عملکرد بهتری نسبت به جک های بزرگ تر ارائه می دهد.
3. کاهش وزن سیستم
در سیستم های متحرک و رباتیک، هر گرم وزن اضافه باعث افزایش مصرف انرژی و کاهش سرعت می شود.
جک قلمی به دلیل ساختار سبک، گزینه مناسبی برای این کاربردهاست.
اولین گام در انتخاب جک پنوماتیک قلمی: بررسی شرایط محیط کاری و جنس بدنه
در فرآیند انتخاب جک پنوماتیک قلمی، اولین و مهم ترین تصمیم مربوط به شرایط محیط کاری است.
چون حتی اگر قطر و کورس به درستی انتخاب شوند، اما جنس بدنه با محیط سازگار نباشد، جک در مدت کوتاهی دچار نشتی، خوردگی یا خرابی می شود.
چرا محیط کاری مهمترین عامل است؟
جک پنوماتیک قلمی یک قطعه مکانیکی-پنوماتیکی است و عملکرد آن به شدت تحت تأثیر عوامل محیطی قرار دارد. مواردی مثل:
- رطوبت
- گردوغبار
- تماس با مواد شیمیایی
- دمای بالا یا پایین
می توانند مستقیماً روی عمر آب بندها، شفت و بدنه تأثیر بگذارند.
به همین دلیل در انتخاب جک پنوماتیک قلمی، ابتدا باید محیط کاری مشخص شود، نه نیروی مورد نیاز.

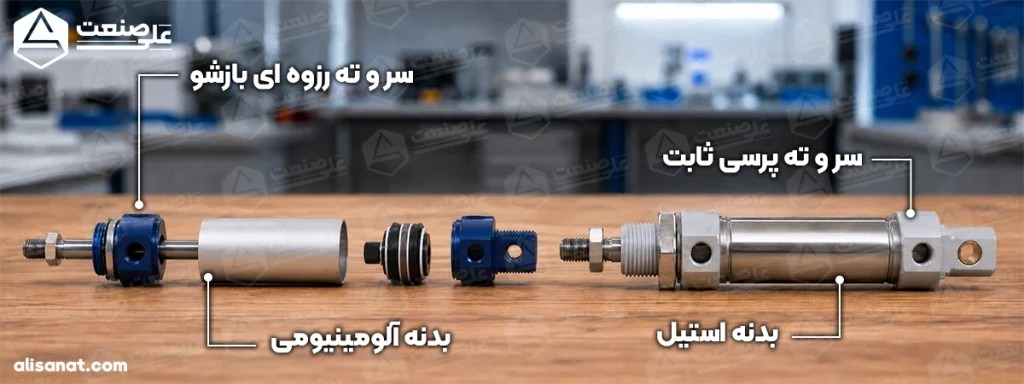

جک قلمی آلومینیومی
مدل های آلومینیومی رایج ترین نوع جک قلمی هستند و بیشتر در خطوط مونتاژ، دستگاه های سبک و محیط های خشک استفاده می شوند.
مهم ترین مزایای آن ها:
- وزن کم
- قیمت اقتصادی
- تعمیرپذیری
- تنوع بالا
اما این مدل ها در محیط های مرطوب یا دارای شستشوی مداوم، مقاومت کمتری در برابر خوردگی دارند و ممکن است به مرور دچار خرابی بدنه یا آب بند شوند.
جک قلمی استیل
جک های استیل برای محیط های مرطوب، صنایع غذایی، دارویی و شرایط دارای شستشو طراحی شده اند.
بدنه استیل ضدزنگ مقاومت بالاتری در برابر رطوبت و مواد خورنده ایجاد می کند و عمر جک را در محیط های سخت افزایش می دهد.
ویژگی های اصلی:
- مقاومت بالا در برابر
- خوردگی
- مناسب محیط شستشو
- مناسب صنایع غذایی و شیمیایی
در مقابل:
- قیمت بالاتری دارند
- و معمولاً تعمیرپذیری آن ها کمتر است.
نکته مهم: چرا جک های استیل معمولاً پرسی هستند؟
در بسیاری از مدل های استیل، بدنه به صورت پرسی (Crimped) طراحی می شود.
دلیل آن در فرآیند انتخاب جک پنوماتیک قلمی بسیار مهم است:
- جلوگیری از نفوذ رطوبت به داخل بدنه
- افزایش آب بندی در شرایط سخت
- حذف احتمال نشتی در طول زمان
- افزایش اطمینان در کاربردهای صنعتی حساس
در مقابل، جک های آلومینیومی بیشتر به صورت قابل باز شدن یا سرویس پذیر طراحی می شوند، چون:
- در محیط های سبک تر استفاده می شوند
- نیاز به تعمیر و تعویض قطعات داخلی بیشتر است
- هزینه تولید و نگهداری اهمیت بیشتری دارد
برای انتخاب جک پنوماتیک قلمی کدام مدل بهتر است؟
|
شرایط کاری |
انتخاب مناسب |
|---|---|
|
محیط خشک |
آلومینیومی |
|
محیط مرطوب |
استیل |
|
صنایع غذایی |
استیل |
|
کاربرد اقتصادی |
آلومینیومی |
|
نیاز به تعمیر پذیری |
آلومینیومی |
گام دوم در انتخاب جک پنوماتیک قلمی: تعیین نیرو و قطر مناسب
بعد از مشخص شدن جنس بدنه بر اساس محیط کاری، نوبت به تعیین نیروی مورد نیاز و انتخاب قطر جک می رسد.
قطر جک چیست و چه نقشی دارد؟
قطر جک، همان قطر داخلی سیلندر است که پیستون در آن حرکت می کند.
هرچه قطر بیشتر باشد، سطح مقطع پیستون بزرگ تر شده و نیروی خروجی جک افزایش می یابد.
به عبارت ساده، قطر بزرگتر = نیروی بیشتر.
اما نکته مهم: افزایش قطر فقط نیرو را بالا نمی برد.
مصرف هوا نیز بیشتر می شود و ابعاد جک بزرگ تر می گردد.
بنابراین در انتخاب جک پنوماتیک قلمی، قطر باید متناسب با نیاز واقعی انتخاب شود، نه بیش از حد بزرگ یا خیلی کوچک.

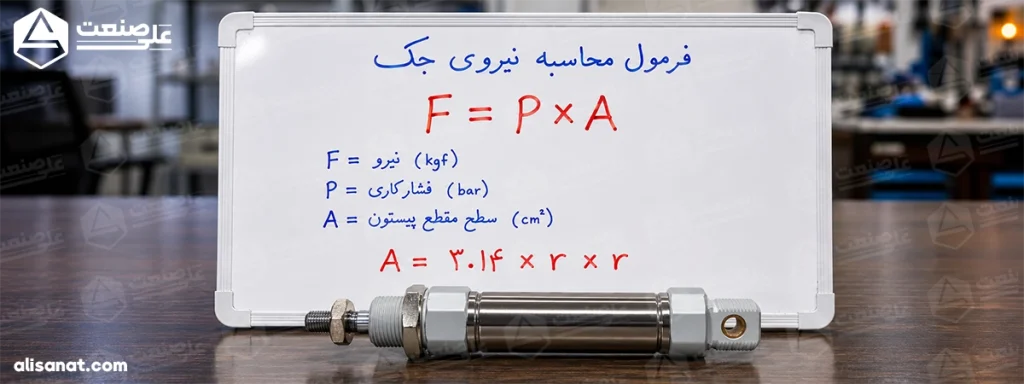

فرمول محاسبه نیرو
نیروی خروجی جک از رابطه فشار کاری × سطح مقطع پیستون به دست می آید.
برای آشنایی با روش دقیق محاسبه و مشاهده مثال های عددی، می توانید به مقاله «محاسبه قدرت جک پنوماتیک» مراجعه کنید.
جدول نیروی تقریبی بر اساس قطر در فشار ۶ بار
|
قطر جک |
توان تقریبی جابجایی بار |
|---|---|
|
8 |
حدود 3 کیلوگرم |
|
10 |
حدود 5 کیلوگرم |
|
12 |
حدود 7 کیلوگرم |
|
16 |
حدود 12 کیلوگرم |
|
20 |
حدود 19 کیلوگرم |
|
25 |
حدود 29 کیلوگرم |
|
32 |
حدود 48 کیلوگرم |
|
40 |
حدود 75 کیلوگرم |
این مقادیر تقریبی هستند و در عمل ممکن است با توجه به افت فشار، کیفیت هوا و اصطکاک داخلی کمی کاهش پیدا کنند.
دو نکته مهم
1. ضریب اطمینان را در نظر بگیرید
هرگز جکی انتخاب نکنید که نیروی آن دقیقاً برابر بار واقعی است.
حداقل 20 تا 30 درصد ضریب اطمینان اضافه کنید.
مثال: اگر بار واقعی 10 کیلوگرم است، جکی با توان حدود 13 کیلوگرم انتخاب کنید.
طبق جدول، قطر 16 با نیروی 12 کیلوگرم کمی کم است، پس قطر 20 با نیروی 19 کیلوگرم انتخاب مناسب تری خواهد بود.
2. نیروی برگشت کمتر از نیروی رفت است
در جک های دو طرفه، هنگام برگشت شفت، بخشی از سطح پیستون توسط شفت اشغال می شود.
نیروی برگشت حدود 25 تا 40 درصد کمتر از نیروی رفت است.
اگر سیستم در حرکت برگشت هم بار دارد، این موضوع را در انتخاب قطر در نظر بگیرید.
اشتباه رایج
برخی افراد برای جبران ضعف نیرو، فشار سیستم را افزایش می دهند.
این کار باعث کاهش عمر جک و خطر ترکیدگی بدنه می شود.
اگر نیرو کافی نیست، قطر بزرگ تر انتخاب کنید، نه فشار بیشتر.
گام سوم در انتخاب جک پنوماتیک قلمی: انتخاب کورس مناسب
کورس جک، مقدار جابجایی شفت از حالت جمع تا باز کامل است.
قانون طلایی
کورس مورد نیاز = مقدار واقعی جابجایی + 5 تا 10 میلی متر فاصله ایمنی
هرگز کورسی را انتخاب نکنید که دقیقاً برابر با فاصله جابجایی قطعه است.
آن چند میلی متر اضافی برای جبران خطاهای مکانیکی و تنظیمات نهایی ضروری است.
عواقب انتخاب کورس بلندتر از نیاز
- افزایش طول کلی جک
- افزایش لقی و لرزش شفت
- افزایش احتمال خمش (کمانش)
- افزایش مصرف هوا
- کاهش پایداری مکانیکی
بسیاری از خرابی ها در انتخاب جک پنوماتیک قلمی به دلیل بی توجهی به بار جانبی اتفاق میافتد.

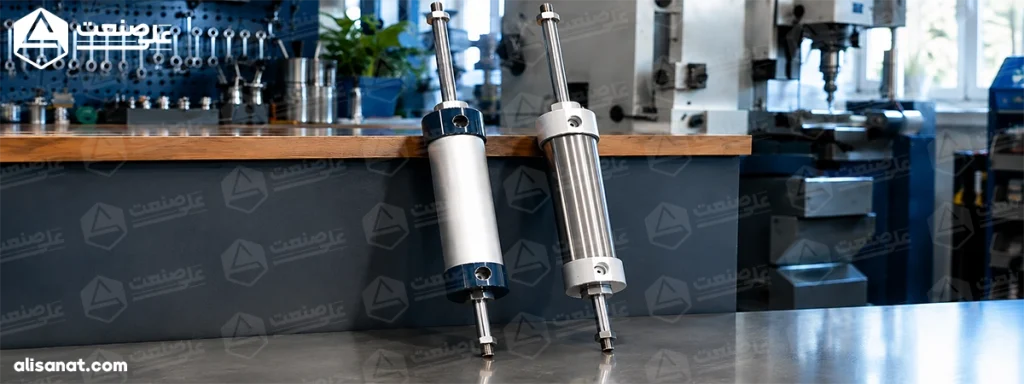

جک دو سر شفت و کورس قابل تنظیم
جک دو سر شفت مدلی است که شفت از هر دو طرف بدنه خارج می شود.
این طراحی برای حرکت متقارن و جلوگیری از چرخش قطعه کاربرد دارد.
کورس قابل تنظیم فقط در همین مدل های دو سر شفت وجود دارد.
در یک سمت جک، شفت بلندتر طراحی شده و روی آن رزوه وجود دارد.
با بستن یک پیچ روی این رزوه، می توان کورس حرکتی سمت مقابل را کاهش داد.
چه زمانی به کورس قابل تنظیم نیاز دارید؟
- ابعاد قطعه در خط تولید مرتباً تغییر می کند.
- دستگاه چندمنظوره است و باید کورس را برای محصولات مختلف تنظیم کرد.
- می خواهید با یک جک، چندین کورس مختلف را پوشش دهید.
محدودیت: در جک قابل تنظیم، معمولاً 10 تا 20 میلی متر از کورس اسمی برای منطقه تنظیم از دست می رود.
نکته: جک های تک شفت چنین قابلیتی ندارند، چون جایی برای قرار دادن پیچ تنظیم نیست.
گام چهارم در انتخاب جک پنوماتیک قلمی: بررسی نصب و بار جانبی
جک پنوماتیک قلمی فقط برای ایجاد حرکت خطی و تحمل نیروی محوری طراحی شده است.
اگر بار به صورت زاویه دار به شفت وارد شود یا قطعه هم راستایی مناسبی نداشته باشد، عمر جک به شدت کاهش پیدا می کند.
بار جانبی می تواند باعث:
- خمش شفت
- خرابی بوش داخلی
- نشتی هوا
- و گیر کردن حرکت جک
شود.
به همین دلیل، در انتخاب جک پنوماتیک قلمی باید نوع نصب، هم راستایی حرکت و نحوه اتصال قطعه به شفت به دقت بررسی شود.

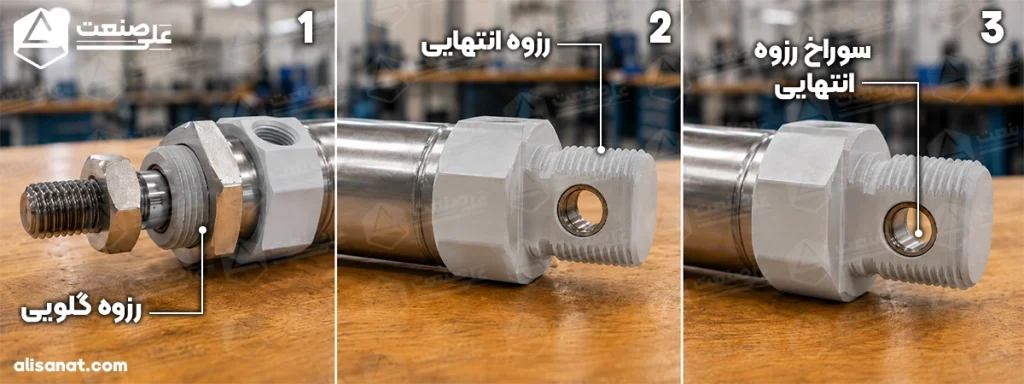

روش های رایج نصب
گلویی: مناسب فضاهای محدود و نصب مستقیم
رزوه انتهایی: مناسب فیکسچرها و صفحات نصب
چشمی: مناسب مکانیزم های متحرک و زاویه دار
گام پنجم: بررسی قابلیت های ویژه
در برخی کاربردها، انتخاب جک پنوماتیک قلمی فقط به قطر و کورس محدود نمی شود و قابلیت هایی مثل مگنت داخلی نیز اهمیت پیدا می کند.
بعد از انتخاب جنس بدنه، قطر، کورس و تأیید شرایط نصب، نوبت به قابلیت های ویژه می رسد.
این موارد الزامی نیستند، اما در برخی کاربردها ضروری می شوند.

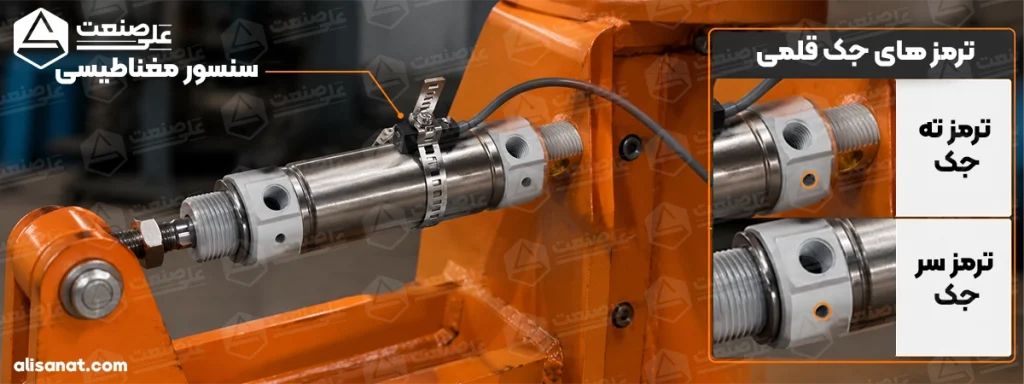

1. مگنت داخلی (سنسور پذیری)
اگر نیاز دارید موقعیت پیستون را تشخیص دهید (مثلاً برای هماهنگی با سایر تجهیزات)، جک باید مگنت دار باشد.
سنسورهای مگنتی از طریق بست سنسور جک قلمی روی بدنه جک نصب می شوند و حضور پیستون را حس می کنند.
کی نیاز است؟ اتوماسیون پیشرفته، ایستگاه های مونتاژ، سیستم های تایمری
۲. ضربهگیر (ترمز)
در انتهای کورس، ضربه جک را جذب میکند و از برخورد پیستون به انتهای جک جلوگیری می نماید.
کی نیاز است؟ سرعت های بالا، بارهای سنگین تر، جک های با کورس بلند
نکات نگهداری و افزایش عمر جک پنوماتیک قلمی
بیش از 80 درصد خرابی های جک قلمی به کیفیت پایین هوای فشرده مربوط می شود، نه به خود جک.
پس از انتخاب جک پنوماتیک قلمی، نگهداری صحیح نقش مهمی در افزایش عمر جک دارد.
1. هوای تمیز و خشک مهم تر از برند جک است
یک جک قلمی چینی با هوای تمیز، عمر بیشتری از یک جک فستو با هوای آلوده و مرطوب دارد.
راه حل عملی:
- حتماً از واحد مراقبت (فیلتر + رگلاتور) استفاده کنید.
- فیلتر ۵ میکرون برای جذب گرد و غبار کافی است.
- آبگیر را روزانه تخلیه کنید.
2. روغن کاری ممنوع یا محدود؟
برخلاف تصور عموم، جک های قلمی نو معمولاً نیازی به روغن اضافی ندارند.
روغن کاری بیش از حد باعث جذب گرد و غبار و چسبندگی آب بندها می شود.
کار عملی:
- اگر از روغن زن استفاده می کنید، فقط 1 تا 2 قطره در هر 100 سیکل کافی است.
- در صنایع غذایی و دارویی، روغن زن را حذف کنید.
3. شفت را تمیز نگه دارید
گردوغبار روی شفت، مثل سمباده روی آب بند عمل می کند.
هر چیزی که روی شفت ببینید، تا حدودی داخل جک می رود.
کار عملی:
- ماهی یک بار، شفت را با دستمال خشک و تمیز کنید.
- در محیط های گرد و غباری، حتماً از جک با کاور شفت استفاده کنید.
4. نشتی هوا را جدی بگیرید
صدای خش خش یا حرکت ناگهانی جک در حالت سکون، نشانه نشتی است.
کار عملی:
- با کف صابون یا اسپری نشتی یاب، اتصالات و محل خروج شفت را بررسی کنید.
- نشتی کوچک امروز، خرابی کامل فردا.
5. ضربه انتهای کورس را کنترل کنید
صدای تق تق فلزی در انتهای کورس، یعنی ضربه گیر داخلی فرسوده شده یا جک خیلی سریع حرکت می کند.
کار عملی:
- یک شیر کنترل سرعت (فلو کنترل) روی خروجی جک نصب کنید و سرعت را کم کنید تا ضربه حذف شود.
۶. سه علامت خرابی قریب الوقوع
|
علامت |
معنی |
اقدام |
|---|---|---|
|
حرکت نامنظم و لرزش |
خشکی یا خرابی آب بندی |
تعویض آب بند (نوع آلومینیومی) یا تعویض جک (نوع استیل) |
|
نشتی هوا از جلوی شفت |
اب بند شفت پاره شده |
تعویض جک (در نوع استیل) / تعویض آب بند (در نوع آلومینیومی) |
|
کند شدن تدریجی حرکت |
فیلتر کثیف یا افت فشار |
تمیزکردن فیلتر،بررسی اتصالات و شیلنگ |
سوالات رایج و کارگاهی درباره جک پنوماتیک قلمی
چرا جک در رفت قوی تر از برگشت عمل می کند؟
چون در مسیر برگشت، بخشی از سطح پیستون توسط شفت اشغال می شود و سطح مؤثر کاهش پیدا می کند.
به همین دلیل نیروی برگشت همیشه کمتر از نیروی رفت است.
چرا جک در سرعت بالا به انتهای کورس ضربه می زند؟
معمولاً به دلیل تخلیه نشدن مناسب هوای داخل جک یا تنظیم نبودن فلوکنترل است.
هرچه سرعت بیشتر شود، شدت ضربه انتهای کورس هم بیشتر می شود.
چرا جک در حالت سکون آرام حرکت می کند؟
اگر جک بدون فرمان به آرامی حرکت کند، معمولاً یکی از این موارد وجود دارد:
- نشتی داخلی شیر برقی
- خرابی آب بند پیستون
- افت فشار در سیستم
آیا می توان جک قلمی را به صورت افقی و عمودی نصب کرد؟
بله، اما در نصب عمودی باید وزن بار و نیروی برگشت به دقت بررسی شود، چون فشار بیشتری به جک وارد می شود.
چرا بعضی جک ها در هوای سرد کندتر عمل می کنند؟
در دمای پایین، خشک شدن یا سفت شدن آب بندها و افزایش رطوبت در سیستم پنوماتیک می تواند حرکت جک را کند کند.
آیا می توان سرعت جک را فقط با فشار تنظیم کرد؟
خیر. تنظیم فشار فقط روی نیرو اثر مستقیم دارد.
کنترل واقعی سرعت باید با فلوکنترل انجام شود.
چرا شفت جک بعد از مدتی خط و خش پیدا می کند؟
معمولاً به دلیل گرد و غبار، هم راستا نبودن مکانیزم یا خرابی بوش داخلی جک است.
آیا می توان جک قلمی را بدون واحد مراقبت استفاده کرد؟
از نظر فنی بله، اما عمر جک به شدت کاهش پیدا می کند، مخصوصاً در محیط های مرطوب یا دارای گرد و غبار.
چه زمانی تعمیر جک به صرفه نیست؟
وقتی شفت تاب برداشته، بدنه آسیب دیده یا هزینه تعمیر به قیمت جک نزدیک شده باشد، معمولاً تعویض کامل منطقی تر است.
چرا بعضی جک های قلمی بعد از مدتی قدرت اولیه را ندارند؟
فرسودگی آب بندها، افت فشار سیستم یا نشتی داخلی باعث کاهش نیروی واقعی جک می شود.
جمع بندی نهایی
انتخاب جک پنوماتیک قلمی فقط به قطر یا قیمت محدود نمی شود.
برای داشتن یک جک پنوماتیک با عمر بالا و عملکرد بدون مشکل، باید پنج گام را به ترتیب طی کنید:
1. بررسی محیط کاری ← تعیین جنس بدنه (آلومینیوم یا استیل)
2. محاسبه نیروی واقعی ← انتخاب قطر مناسب (با 20 تا 30 درصد ضریب اطمینان)
3. تعیین کورس ← جابجایی واقعی + 5 تا 10 میلی متر فاصله ایمنی
4. بررسی شرایط نصب ← جلوگیری از بار جانبی
5. بررسی قابلیت های ویژه ← مگنت، ضربهگیر و...
با رعایت این مراحل، جکی خواهید داشت که هم دقیق کار می کند و هم سال ها بدون مشکل دوام می آورد.
نیاز به اطلاعات بیشتر دارید؟
اگر قصد خرید جک پنوماتیک قلمی یا انواع دیگر جک های پنوماتیک را دارید و نیاز به راهنمایی دقیق تر دارید، تیم فنی علی صنعت آماده پاسخگویی به سوالات شماست.
کافیست تماس بگیرید یا مشخصات مورد نیاز خود را برای ما ارسال کنید.
مقالات مرتبط:
جک پنوماتیک
اکچویتور
واحد مراقبت پنوماتیک
اتصال پنوماتیک
شیر برقی دو راهه
شیلنگ پنوماتیک
کیت تعمیرات پنوماتیک
بوبین شیر برقی
دیافراگم لاستیکی
شیر آلات صنعتی
شیر برقی پنوماتیک
شیر برقی ایزو
شیر برقی خاص
شیر برقی کتابی
لوازم نصب جک پنوماتیک
رگلاتور پنوماتیک
فلو کنترل پنوماتیک
سوپاپ پنوماتیک
تجهیزات وکیوم
شیر دستی پنوماتیک
سنسور جک پنوماتیک
شیر اطمینان
شیر برقی تایمر دار
فیلتر پنوماتیک
شیر سیگنال پنوماتیک
لوازم یونیت هیدرولیک
پمپ هیدرولیک
شیر دستی هیدرولیک
اتصال هیدرولیک
زیر شیری هیدرولیک
فیلتر هیدرولیک
فشار شکن هیدرولیک
بوبین شیر هیدرولیک
فلو کنترل هیدرولیک
شیربرقی هیدرولیک
گیج فشار
ترانسمیتر
پوزیشنر
پرشر سوئیچ
خط کش اهمی
سطح سنج
روتامتر
گیج دما
