راهنمای انتخاب جک پنوماتیک چهارمیل

در سیستم‌ های پنوماتیکی صنعتی، انتخاب جک پنوماتیک چهارمیل فقط یک خرید ساده قطعه نیست، بلکه بخشی از طراحی عملکرد دستگاه محسوب می‌ شود.

کوچک‌ ترین اشتباه در انتخاب قطر، کورس یا فشار کاری می‌ تواند باعث افت راندمان، افزایش مصرف هوا و کاهش عمر تجهیزات شود.

در میان انواع جک‌ های پنوماتیک، جک چهارمیل به دلیل ساختار ساده، قابلیت تولید در سایزهای متنوع و کاربرد گسترده در ماشین‌ آلات صنعتی، یکی از رایج‌ ترین گزینه‌ هاست.

اما انتخاب جک پنوماتیک چهارمیل باید کاملاً مهندسی و بر اساس شرایط واقعی انجام شود.

در این مقاله یک راهنمای کاملاً عملی برای انتخاب جک پنوماتیک چهارمیل ارائه می‌ شود تا بتوانید بر اساس نیاز واقعی، بهترین تصمیم را بگیرید.

از کجا بفهمیم جک چهارمیل برای دستگاه ما مناسب است؟

در بسیاری از ماشین‌ آلات صنعتی، انتخاب جک فقط بر اساس نیرو یا ابعاد انجام نمی‌ شود، بلکه نوع طراحی دستگاه تعیین می‌ کند چه ساختاری از جک منطقی‌ تر است.

جک چهارمیل معمولاً در سیستم‌ هایی انتخاب می‌ شود که سادگی، قابلیت سرویس و انعطاف در تولید مهم‌ تر از طراحی کامپکت یا دقت فوق‌ العاده بالا باشد.

یکی از مهم‌ ترین نشانه‌ هایی که نشان می‌ دهد این مدل برای یک دستگاه مناسب است، امکان دسترسی و تعمیر در آینده است.

در خطوط تولیدی که توقف دستگاه هزینه‌ بر است، استفاده از جکی که قطعات آن راحت‌ تر باز و سرویس می‌ شوند یک مزیت جدی محسوب می‌ شود.

به همین دلیل، بسیاری از سازندگان ماشین‌ آلات عمومی ترجیح می‌ دهند به جای مدل‌ های پیچیده‌ تر، از جک چهارمیل استفاده کنند.

عامل مهم دیگر، انعطاف در تغییر سایز و کورس است.

در پروژه‌ هایی که ممکن است بعداً نیاز به تغییر طول کورس یا تغییرات سفارشی وجود داشته باشد، ساختار چهارمیل معمولاً آزادی عمل بیشتری نسبت به برخی جک‌ های یکپارچه ایجاد می‌ کند.

از نظر مکانیکی نیز این جک در سیستم‌ هایی عملکرد بهتری دارد که:

حرکت خطی ساده دارند
بار جانبی شدید به شفت وارد نمی‌ شود
سرعت‌ های بسیار بالا یا دقت میکرونی نیاز ندارند
فضای نصب محدود و فشرده نیست

نکته‌ ای که بسیاری از کاربران به آن توجه نمی‌ کنند این است که:

در خیلی از دستگاه‌ ها، انتخاب جک چهارمیل به خاطر «قابل اعتماد بودن در استفاده طولانی‌ مدت» انجام می‌ شود، نه صرفاً قیمت پایین‌ تر.

چه زمانی جک چهارمیل انتخاب اشتباه است؟

در شرایط زیر، استفاده از جک چهارمیل می‌ تواند مشکل‌ ساز شود:

1- بارهای سنگین و ضربه‌ ای

2- نیاز به دقت موقعیت‌ دهی بالا

3- کورس‌ های بسیار بلند (بالای 1 متر)

4- محدودیت شدید فضا

5- وجود بار جانبی زیاد روی شفت

بنابراین در انتخاب جک پنوماتیک چهارمیل باید این محدودیت‌ ها را جدی بگیرید.

نکته کارگاهی:

بیشتر خرابی‌ ها به خاطر استفاده خارج از محدوده طراحی است، نه کیفیت محصول.

انتخاب جک پنوماتیک چهارمیل بدون در نظر گرفتن این محدودیت‌ ها، نتیجه خوبی نخواهد داشت.

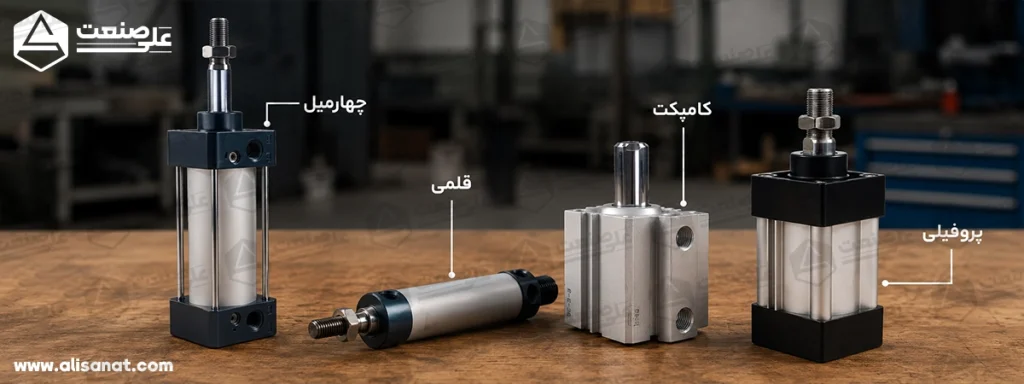

چرا جک چهارمیل هنوز یکی از پرکاربردترین مدل‌ هاست؟

محبوبیت این جک فقط به قیمت مربوط نیست.

چند دلیل مهم دارد که در انتخاب جک پنوماتیک چهارمیل باید به آنها توجه کنید:

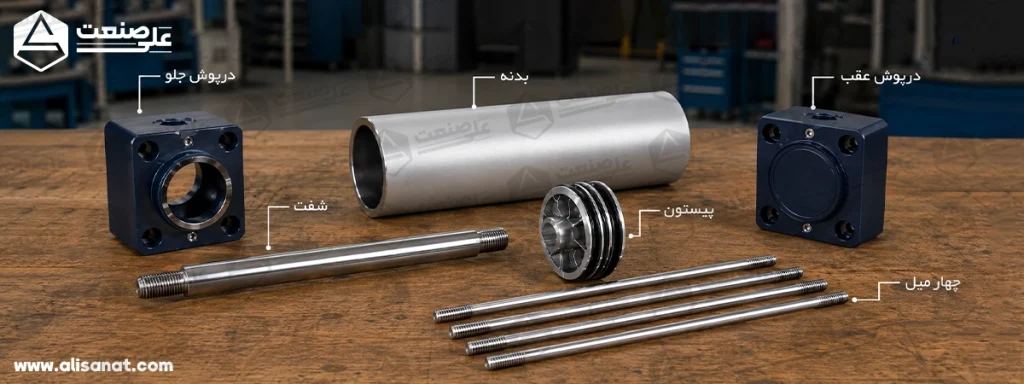

1. ساختار ساده و قابل اعتماد – دسترسی آسان به قطعات داخلی، تعمیر سریع در کارگاه

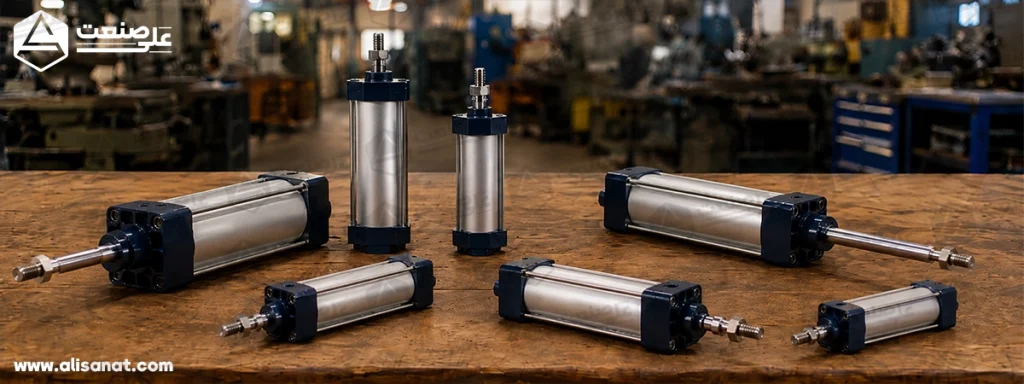

2. قابلیت تولید در سایزهای مختلف – از قطر 32 تا 320 میلی‌ متر

3. امکان سفارشی‌ سازی آسان – تغییر کورس، دو سر شفت کردن، نصب سنسور در هر دو طرف

4. تعمیر پذیری ساده در کارگاه – با باز کردن چهار میله، تمام قطعات داخلی قابل دسترسی است

5. هزینه اقتصادی‌ تر – نسبت به جک پروفیلی حدود نصف قیمت

این ویژگی‌ ها باعث شده انتخاب جک پنوماتیک چهارمیل برای بسیاری از کاربردهای صنعتی، یک انتخاب منطقی باشد.

📌 نکته مهم:

در بسیاری از خطوط تولید عمومی، ( سادگی و قابل پیش‌ بینی بودن ) اولویت دارد.

جک چهارمیل دقیقاً برای همین کاربردها طراحی شده و در محدوده وظیفه خود، عملکردی قابل اعتماد و بادوام ارائه می‌ دهد.

مهم‌ ترین پارامترها در انتخاب جک چهارمیل

در فرآیند انتخاب جک پنوماتیک چهارمیل، این شش پارامتر را حتماً بررسی کنید:

1. قطر پیستون

مهم‌ ترین عامل در تعیین نیروی خروجی.

هرچه قطر بیشتر باشد، نیرو بیشتر است.
در انتخاب جک پنوماتیک چهارمیل، قطر را اولین اولویت قرار دهید.

2. طول کورس (Stroke)

میزان جابجایی پیستون.

کورس کمتر از نیاز = حرکت ناقص.
کورس بیشتر از نیاز = افزایش ابعاد و کاهش پایداری.

3. فشار کاری سیستم

فشار واقعی هوای ورودی (معمولاً 6 تا 8 بار در ایران).

افت فشار در خطوط را حتماً در نظر بگیرید.

4. قطر شفت (Rod Diameter)

در برابر نیروهای فشاری و کششی مقاومت می‌ کند.

در کورس‌ های بلند اهمیت بیشتری پیدا می‌ کند.

5. نوع نصب (Mounting Type)

نوع نصب باید با مسیر حرکت بار هماهنگ باشد.

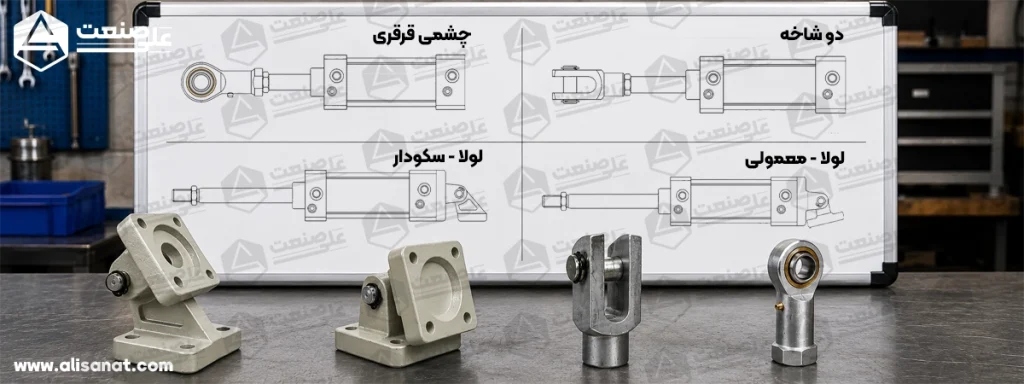

رایج‌ ترین انواع نصب در بازار ایران شامل

پایه ثابت (کفی)
لولای ساده
لولای سکودار (برای حرکت زاویه‌دار)
چشمی قرقری و دو شاخه (برای اتصال شفت به بار) است.

6. نوع اتصالات و پورت‌ ها

سایز رزوه باید با شیلنگ‌ های سیستم هماهنگ باشد.

توجه به این شش پارامتر، انتخاب جک پنوماتیک چهارمیل را از یک حدس به یک تصمیم مهندسی تبدیل می‌ کند.

در عمل چطور سایز جک چهارمیل را انتخاب کنیم؟

انتخاب جک پنوماتیک چهارمیل در عمل فقط با فرمول انجام نمی‌ شود؛ بلکه ترکیبی از تجربه و شرایط واقعی است.

سه سؤال کلیدی:

1. بار واقعی چقدر است؟ (با وزنه یا دینامومتر اندازه بگیرید)

2. فشار واقعی سیستم در حین کار چقدر است؟ (فشار اسمی کمپرسور فریب‌ دهنده است)

3. سرعت حرکت چقدر اهمیت دارد؟ (سایز خیلی بزرگ = کندی حرکت)

برای آشنایی با روش دقیق محاسبه نیرو (فرمول و مثال‌ های عددی)، مقاله تخصصی «آموزش محاسبه قدرت جک پنوماتیک و هیدرولیک» را در سایت علی صنعت مطالعه کنید.

4. یک سایز بزرگ‌ تر از حد محاسبه شده انتخاب کنید (ضریب اطمینان 20 تا 30 درصد)

5. کورس را به اندازه نیاز واقعی + 5 تا 10 میلی‌ متر حاشیه ایمنی انتخاب کنید

نکته: در عمل، انتخاب «کمی بزرگ‌ تر» از مقدار محاسبه‌ شده معمولاً ایمن‌ تر از انتخاب دقیق تئوری است، مخصوصاً وقتی فشار سیستم پایدار نیست یا بار نوسان دارد.

جدول انتخاب تقریبی سایز جک بر اساس وزن بار

این جدول برای انتخاب اولیه جک چهارمیل در فشار کاری حدود 6 بار و شرایط عمومی صنعتی در نظر گرفته شده است.

وزن تقریبی بار	سایز پیشنهادی چک
تا 30 کیلوگرم	جک پنوماتیک 32
30 تا 50 کیلوگرم	جک پنوماتیک 40
50 تا 80 کیلوگرم	جک پنوماتیک 50
80 تا 120 کیلوگرم	جک پنوماتیک 63
120 تا 200 کیلوگرم	جک پنوماتیک 80
200 تا 300 کیلوگرم	جک پنوماتیک 100

📌 نکته مهم:

این مقادیر تقریبی هستند و برای انتخاب نهایی باید فشار واقعی سیستم، نوع حرکت، اصطکاک و ضریب اطمینان نیز در نظر گرفته شود.

نحوه استفاده از این جدول (به زبان ساده و کاربردی)

برای انتخاب اولیه جک، فقط وزن بار را ملاک قرار ندهید.

در شرایط واقعی همیشه مقداری افت فشار، اصطکاک و فشار اضافی روی سیستم وجود دارد.

به همین دلیل معمولاً توصیه می‌ شود حدود 20 تا 30 درصد ضریب اطمینان در نظر گرفته شود.

مراحل انتخاب جک

1. وزن واقعی بار را مشخص کنید

مثلاً اگر قطعه یا مکانیزم شما 60 کیلوگرم وزن دارد، عدد 60 را مبنا قرار دهید.

2. ضریب اطمینان اضافه کنید

برای جبران افت فشار و اصطکاک:

60×1.2=72

یعنی جک باید حداقل توان ایجاد حدود 72 کیلوگرم نیرو را داشته باشد.

3. جدول را بررسی کنید

در این مثال:

جک 50 معمولاً انتخاب مناسبی است اما اگر فشار سیستم ناپایدار باشد یا سیکل کاری سنگین باشد، جک 63 انتخاب مطمئن‌ تری خواهد بود

نکته‌ ای که خیلی‌ ها فراموش می‌ کنند

نیروی جک در حالت برگشت (جمع شدن شفت) کمتر از حالت رفت است، چون بخشی از سطح پیستون توسط شفت اشغال می‌ شود.

به همین دلیل، اگر بار در مسیر برگشت هم وجود داشته باشد باید این موضوع در انتخاب سایز در نظر گرفته شود.

📌 در بسیاری از جک‌ ها، نیروی برگشت حدود 15 تا 20 درصد کمتر از نیروی رفت است.

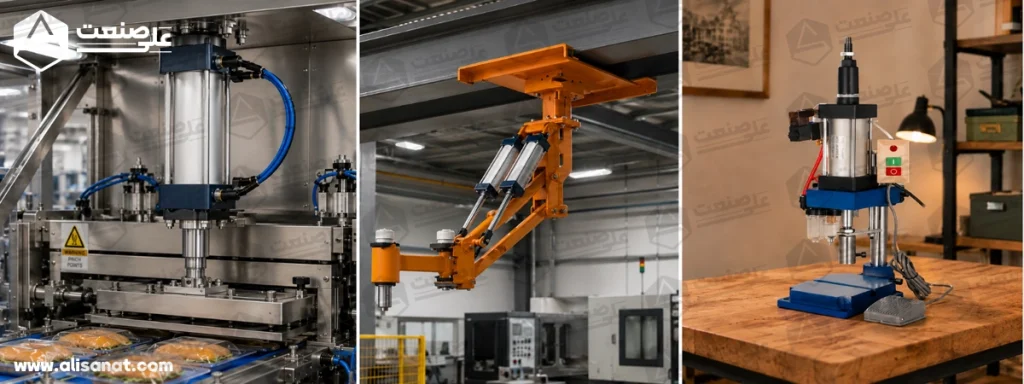

سناریوهای واقعی برای انتخاب جک پنوماتیک چهارمیل

سناریو 1: دستگاه بسته‌ بندی سبک

بار کم (10 تا 20 کیلوگرم)

سرعت بالا مهم‌ تر از نیرو است

کورس کوتاه (50 تا 100 میلی‌ متر)

پیشنهاد در انتخاب جک پنوماتیک چهارمیل: جک 32 یا 40 با کورس کوتاه

سناریو 2: پرس MDF (تخته فیبر)

نیاز به فشار یکنواخت

بار متوسط تا سنگین

سیکل نسبتاً کند

پیشنهاد در انتخاب جک پنوماتیک چهارمیل: جک 63 یا 80

سناریو 3: خط تولید سریع (مونتاژ)

سیکل بالا (بیش از 30 بار در دقیقه)

تعادل بین نیرو و سرعت مهم است

پیشنهاد در انتخاب جک پنوماتیک چهارمیل: سایز متوسط (50 یا 63) نه خیلی بزرگ

سناریو 4: فشار ناپایدار (کمپرسور ضعیف)

فشار نامی 7 بار، واقعی 5 بار

پیشنهاد در انتخاب جک پنوماتیک چهارمیل: حداقل یک سایز بزرگ‌ تر از محاسبه اولیه انتخاب کنید

📌 نکته کلیدی: شرایط واقعی همیشه با طراحی تئوری متفاوت است.

در کارگاه، این اصل باید در انتخاب جک پنوماتیک چهارمیل همیشه مدنظر باشد.

سوالات رایج و کاربردی درباره جک چهارمیل پنوماتیک

1- آیا می‌ توان به جای جک چهارمیل از جک پروفیلی استفاده کرد؟

بله، اما همیشه این جایگزینی منطقی نیست.

جک پروفیلی معمولاً قیمت بالاتر و ساختار متفاوتی دارد و در کاربردهای عمومی که صرفاً حرکت خطی ساده نیاز است، استفاده از آن ممکن است فقط هزینه سیستم را بالا ببرد بدون اینکه مزیت عملی قابل توجهی ایجاد کند.

2- چرا جک من کند حرکت می‌ کند؟

این مشکل معمولاً به دو دلیل رخ می‌ دهد: افت فشار در خط (فشار واقعی کمتر از مقدار اسمی) یا انتخاب سایز بیش از حد بزرگ.

ابتدا فشار پشت جک را با مانومتر اندازه بگیرید.

اگر فشار نرمال بود، یعنی سایز جک برای نیاز شما بزرگ است و مصرف هوای بالایی دارد.

3- چرا جک من کورس را کامل نمی‌ رود؟

دلیل اصلی کمبود نیرو یا فشار واقعی پایین است.

ممکن است فشار کمپرسور افت داشته باشد، یا قطر جک برای بار مورد نظر کوچک انتخاب شده باشد.

فشار خط را چک کنید؛ اگر نرمال بود، باید سایز بزرگ‌ تری انتخاب کنید.

4- چرا شفت جک خم شده یا لقی دارد؟

این اتفاق معمولاً به کیفیت خود جک مربوط نیست، بلکه ناشی از بار جانبی، نصب غیر هم‌ محور یا استفاده از کورس بلند بدون مهار مناسب است.

زمانی که شفت تحت فشار خارج از محور قرار بگیرد، بوش‌ ها سریع‌ تر ساییده می‌ شوند و لقی ایجاد می‌ شود.

نوع نصب را بررسی کنید، از چشمی یا دو شاخه استفاده کنید.

5- چرا از جک من هوا نشت می‌ کند؟

نشتی هوا معمولاً سه دلیل دارد: فشار بیش از حد مجاز (بالای 10 بار)، کیفیت هوای بد (رطوبت یا آلودگی) یا فرسودگی آب‌ بندی‌ ها.

ابتدا فشار را بررسی کنید، سپس فیلتر هوا را چک کنید.

اگر هر دو نرمال بودند، احتمالاً کاسه نمد یا پکینگ پیستون فرسوده شده و نیاز به تعویض دارد.

6- آیا جک چهار میل برای کار مداوم 24 ساعته مناسب است؟

در صورتی که سایز، فشار و روانکاری سیستم درست انتخاب شده باشد بله، اما در خطوطی که سیکل بسیار بالا و مداوم دارند، انتخاب اشتباه سایز می‌ تواند باعث داغ شدن شیرآلات و افزایش مصرف هوا شود.

بنابراین در کارکرد دائم، فقط خود جک مهم نیست بلکه کل مدار پنوماتیک باید هماهنگ باشد.

7- چرا بعضی جک‌ ها در ابتدا خوب کار می‌ کنند ولی بعد از مدتی قدرتشان کم می‌ شود؟

این اتفاق معمولاً به سه دلیل رخ می‌ دهد: افت تدریجی فشار خط، فرسودگی آب‌ بندی داخلی یا ورود رطوبت و آلودگی به داخل سیلندر.

در بسیاری از کارگاه‌ ها تصور می‌ شود جک ضعیف شده، در حالی که مشکل اصلی از کیفیت هوای فشرده است.

8- آیا می‌ توان کورس جک چهارمیل را سفارشی تولید کرد؟

بله، یکی از مزیت‌ های این مدل همین است.

به دلیل ساختار چهارمیل، تغییر طول بدنه و کورس نسبتاً ساده‌ تر از بسیاری از مدل‌ های یکپارچه انجام می‌ شود.

9- در چه شرایطی انتخاب جک چهارمیل اقتصادی‌ تر از سایر مدل‌ هاست؟

زمانی که پروژه نیاز به تعداد بالا، تعمیرپذیری آسان و تعویض سریع داشته باشد، این مدل از نظر هزینه اولیه و هزینه نگهداری معمولاً اقتصادی‌ تر از جک‌ های پروفیلی یا مدل‌ های خاص خواهد بود.

10- چرا بعضی تکنسین‌ ها عمداً یک سایز بالاتر انتخاب می‌کنند؟

چون در شرایط واقعی، فشار کمپرسور همیشه ثابت نیست و بار هم همیشه دقیقاً مطابق محاسبات رفتار نمی‌ کند.

انتخاب یک سایز بالاتر باعث می‌ شود سیستم در زمان افت فشار یا افزایش بار ناگهانی دچار کمبود نیرو نشود.

11- آیا استفاده از جک چهارمیل در کورس‌ های خیلی بلند منطقی است؟

فقط در صورتی که مهار مناسب برای شفت و بدنه در نظر گرفته شود.

در کورس‌های بلند، احتمال خمش، لرزش و ناپایداری حرکتی بیشتر می‌ شود.

12- مهم‌ ترین نشانه اینکه جک انتخاب‌ شده برای سیستم مناسب نیست چیست؟

سه نشانه خیلی واضح وجود دارد:

جک با فشار نرمال به سختی بار را جابجا می‌ کند، سرعت حرکت از حد انتظار کمتر است، یا در مدت کوتاه استهلاک یا نشتی ایجاد می‌ شود.

این‌ ها معمولاً نشانه انتخاب نادرست هستند نه خرابی اتفاقی.

13- آیا برند در عملکرد جک چهارمیل خیلی تعیین‌ کننده است؟

برند مهم است، اما اگر انتخاب سایز و نصب اشتباه باشد حتی بهترین برندها هم عملکرد مطلوبی نخواهند داشت.

در واقع انتخاب درست مقدم بر برند است.

جمع‌ بندی

انتخاب جک پنوماتیک چهارمیل، یک تصمیم مهندسی است، نه یک خرید ساده.

اگر این انتخاب بر اساس نیاز واقعی، فشار سیستم، نوع حرکت و شرایط کارگاهی انجام شود، جک پنوماتیک چهارمیل می‌ تواند سال‌ ها عملکرد قابل اعتماد و بادوامی داشته باشد.

در این مقاله دیدید که:

چه زمانی جک چهارمیل پنوماتیک مناسب است و چه زمانی نه
چه پارامترهایی (قطر، کورس، فشار، شفت، نوع نصب، پورت) را باید بررسی کنید
چطور سایز را بر اساس وزن بار و فشار واقعی انتخاب کنید
رایج‌ ترین مشکلات و راه‌ حل‌ های آنها چیست
نکات کارگاهی که در هیچ کاتالوگی نوشته نشده است

اگر سوالی دارید یا نیاز به مشاوره در انتخاب جک پنوماتیک چهار میل یا انواع دیگر جک های پنوماتیک دارید:

در بخش نظرات پایین همین صفحه، سوال خود را بپرسید

یا با کارشناسان علی صنعت تماس بگیرید
