بوبین شیر برقی شاکو شفت 9

  • ساخت کشور تایوان
  • موجود در ولتاژ های مختلف
  • شفت 9 و ارتفاع 30
  • قابل استفاده برای انواع شیر برقی شاکو

قیمت محصول :

360.000 تومان

این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست
این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

این آیکون بیانگر ارائه ی خدمت پشتیبانی و مشاوره ی فنی در فروشگاه علی صنعت می باشد
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد بسته بندی حرفه ای و استاندارد است
این آیکون بیانگر ارسال فوری سفارشات توسط فروشگاه علی صنعت می باشد
این آیکون بیانگر این است که فروشگاه علی صنعت تمامی محصولات خود را با ضمانت بازگشت کالا عرضه می کند
این آیکون بیانگر تعهد فروشگاه علی صنعت در مورد اصل بودن کالاهاست

فهرست مطالب

معرفی

بوبین شیر برقی شاکو شفت 9 ، مناسب برای انواع شیر برقی کتابی شاکو

شیر برقی های شاکو ، سلونوئید های میان رده ای هستند که در بین شیر برقی های چینی و شیر برقی های اروپایی قرار می گیرند و امروزه در بسیاری از مدار های پنوماتیک از این شیر پنوماتیک به دلیل قیمت و کیفیت مناسبی که دارد استفاده می شود

یکی از قطعات مصرفی در این نوع از شیر برقی ها ، بوبین آن هاست که ممکن است به مرور زمان بر اثر عملکرد مداومی که دارد آسیب دیده و بسوزد

در این مواقع نیازی به تعویض تمام شیر برقی نبوده و فقط با تعویض بوبین شیر شاکو ، شیر برقی می تواند برای عملکرد مجدد خودش به کار گرفته شود

ابعاد بوبین شیر شاکو

ارتفاع بوبین و قطر شفت بوبین شیر برقی شاکو در این مدل به ترتیب برابر است با 30 و 9 میلیمتر که برای انواع شیر برقی کتابی شاکو مناسب بوده و قابل استفاده است

بوبین شیر شاکو دارای شفت 9 و ارتفاع 30 میلیمتر است که با توجه به این ابعاد ، برای تمامی شیر برقی های کتابی شاکو ، مثل :

شیر برقی شاکو 5 به 2 تک بوبین

شیر برقی شاکو 5 به 2 دو بوبین

شیر برقی شاکو  5 به 3 وسط بسته

شیر برقی شاکو  5 به 3 وسط شناور

شیر برقی شاکو  3 به 2 تک بوبین

و ...

در هر سایز ، قابل اسفاده می باشد

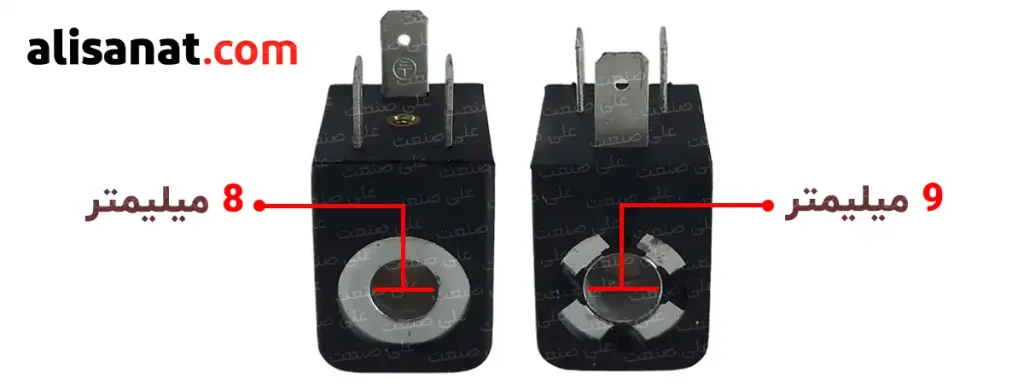

سایز شفت بوبین شاکو در یک سمت 9 میلیمتر و در سمت دیگر 8 میلیمتر است اما باید در نظر داشت سایز شفت اصلی این بوبین ، همان 9 میلیمتر است

قسمت بالای شفت بوبین شیر شاکو به وسیله یک پولکی ، به قطر 8 میلیمتر محدود شده است اما باید توجه داشت قطر شفت اصلی این بوبین شیر شاکو ، برابر با 9 میلیمتر است و این محدود شدن برای بسته شدن بهتر مهره بوبین و قرار گرفتن بوبین در جهت صحیحش در نظر گرفته شده است

ولتاژ های بوبین شیر برقی شاکو

یک شیر برقی شاکو می تواند ولتاژ های متنوعی داشته باشد و تنها کافیست پیچ بوبین را باز کرده و بوبین شیر برقی شاکو را تعویض کنیم

تعویض بوبین شیر برقی شاکو از طریق باز کردن مهره بالای شیر برقی میسر شده و به آسانی میتوان بوبینی بر اساس ولتاژ مدار را به آن متصل کرد

بوبین در شیر برقی شاکو ، می تواند ولتاژ هایی مثل :

220 ولت AC

110 ولت AC

24 ولت AC

24 ولت DC

12 ولت DC

داشته باشد که تمامی ولتاژ های آن در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد

نحوه اتصال برق به بوبین شاکو

بر روی بوبین شاکو ، 3 پین وجود دارد که طبق تصویر زیر ، سیم کشی آن انجام می شود

سیم بندی بوبین شیر برقی شاکو طبق این تصویر بوده و با وصل کردن سیم های فاز / نول / ارت میتوان از عملکرد صحیح بوبین استفاده کرد

دو پینی ک در کنار یکدیگر قرار دارند ، پین های فاز و نول بوده و پینی هم که به شکل تک در سمت دیگر قرار گرفته است برای ارت می باشد

اگر از بوبین شیر برقی های شاکو استفاده کرده اید و یا سوالی در رابطه با آن ها دارید با ما به اشتراک بگذارید

مشخصات
شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد

شاکو ( shako )

کشور سازنده این کشور سازنده ی اصلی این محصول می باشد

تایوان

شناسه محصول این مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد

coil for solenoid valve shako

ارتفاع بوبین این مقدار بیانگر قد بوبین در محل نصب خودش است

30 میلیمتر

قطر شفت بوبین این مقدار بیانگر قطر حفره ای است که بر روی بوبین قرار داشته و شفت شیر برقی به آن وارد می شود

9 میلیمتر
