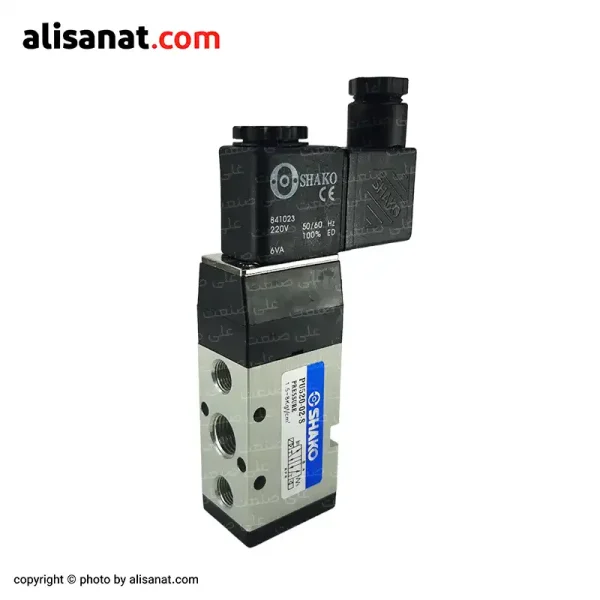

شیر برقی پنوماتیک شاکو با نقشه 5 به 2 تک بوبین و کد فنی pu520-02-s یک شیر برقی از خانواده شیر برقی های کتابی است که معمولا برای به حرکت در آوردن عملگر های پنوماتیک مثل اکچویتور پنوماتیک ، جک پنوماتیک و ... بکار گرفته می شود

بزرگنمایی تصویر

دسته: پنوماتیک, شیر برقی کتابی

شیر برقی پنوماتیک شاکو 5 به 2 تک بوبین

ساخت کشور تایوان
نقشه 5 به 2 تک بوبین
موجود در ولتاژ های مختلف
موجود در سایز های مختلف
با کیفیت و عمر طولانی
تعمیر پذیری و تعویض لوازم مصرفی

قیمت محصول :

1.190.000 تومان

معرفی

شیر برقی پنوماتیک شاکو با نقشه 5 به 2 تک بوبین یکی از شناخته شده ترین و پر مصرف ترین شیر های پنوماتیک کتابی ساخت کشور تایوان است که به نسبت سایر شیر برقی ها قیمت مناسب تری داشته و پر فروش تر است

کیفیت شیر برقی پنوماتیک شاکو ، ساخت کشور تایوان نسبت به شیر برقی های ساخت کشور چین ، کیفیت بالاتر و نسبت به شیر برقی های اروپایی از کیفیت پایین تری برخوردار است و به همین دلیل شیر برقی پنوماتیک شاکو در جایگاهی بین شیر های چینی و اروپایی ، هم از نظر کیفیت و هم از نظر قیمت قرار می گیرد

هر یک از پورت هایی که بر روی بدنه شیر برقی شاکو قرار دارند ، چه کاری انجام می دهند؟

5 حفره بر روی تنه شیر برقی شاکو قرار دارد و 2 حالت مختلف را ایجاد می کند و به نوعی می توان گفت توانایی ایجاد 2 وضعیت را برای عملگر (جک پنوماتیک ، اکچویتور پنوماتیک ، انگل ولو پنوماتیک و ...) دارد

به همین دلیل به این شیربرقی شاکو 5 به 2 گفته می شود

و الان بررسی می کنیم که هر یک از این 5 حفره ، چه نقشی در عملکرد شیر برقی شاکو دارند

در یک سمت از شیر برقی پنوماتیک شاکو 3 پورت و در سمت دیگر 2 پورت قرار گرفته است

در طرفی از شیر برقی شاکو که سه پورت قرار دارد ، پورت وسط که با نماد P نشان داده می شود ، پورت ورود باد از کمپرسور به شیر بوده و دو پورتی که در کنار آن قرار دارد و با نماد R نشان داده شده اند ، اگزوز ها هستند که هوای برگشتی از مصرف کننده ها از این دو پورت به بیرون هدایت می شود

دو پورتی که در مقابل با نماد A و B نمایش داده شده اند مصرف کننده ها بوده و به سر و ته یک عملگر پنوماتیک متصل می شوند

مثالی میزنیم تا بهتر متوجه نحوه عملکرد شیر برقی تک بوبین شاکو شوید

فرض کنید که یک جک پنوماتیک به عنوان یک عملگر پنوماتیک داریم و سر و ته آن را به شیر برقی پنوماتیک شاکو (به پورت های A و B) وصل کرده ایم

شیلنگ بادی هم که از کمپرسور آمده است را به ورودی شیر برقی (پورت P) متصل می کنیم

در حالت استراحت شیر و زمانی که برق را به بوبین شیر برقی شاکو متصل نکرده ایم ، باد ورودی به پورت A متصل است

یعنی بدون اینکه فرمانی به شیربرقی 5 به 2 تک بوبین شاکو داده باشیم ، مسیر باد را از پورت P در جهت پورت A هدایت کرده و شفت جک با قدرت به داخل حرکت می کند و هر قطعه ای که به آن متصل باشد را هم به عقب می کشد

وقتی که شفت جک بیرون بود یعنی در پشت پیستون هوا وجود داشت و باید توجه داشته باشیم که با این عمل برگشتن جک ، هوای انتهای سیلندر از پورت B به درون شیر برگشت داده شده و از یک اگزوز شروع به تخلیه می کند تا جک بدون مقاومت ، تحت فرمان شیر به عقب بازگردد

زمانی که بوبین شیربرقی پنوماتیک شاکو برقدار شود ، مسیر هدایت شده به پورت A به پورت B تغییر کرده و با وارد شدن باد به انتهای سیلندر ، شفت جک به بیرون حرکت می کند و هوایی که در جلوی پیستون قرار داشت از طریق پورت A به شیر برقی پنوماتیک شاکو برگشت داده شده و از طریق اگزوز دیگر تخلیه می شود

هر چقدر سایز جک پنوماتیک یا هر مصرف کننده دیگر ، بزرگتر باشد لازم است که از سایز شیر برقی بزرگ تری استفاده کنیم (البته اگر سرعت جک برایمان مهم باشد ، زیرا اگر تنبلی آن اهمیتی نداشته باشد استفاده از شیر برقی با سایز های کوچک هم مشکلی ایجاد نمی کند)

شیر برقی پنوماتیک شاکو با نقشه 5 به 2 تک بوبین چه سایز هایی دارد و کد فنی هر کدام از آن ها چیست؟

شیربرقی پنوماتیک شاکو 5 به 2 تک بوبین در سایز های :

1/8 (یک هشتم اینچ) با کد فنی : PU520-01S

1/4 (یک چهارم اینچ) با کد فنی : PU520-02S

3/8 (سه هشتم اینچ) با کد فنی : PU520-03S

1/2 (یک دوم اینچ) با کد فنی : PU520-04S

در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد

شیر برقی پنوماتیک شاکو چه ولتاژ هایی دارد و آیا ولتاژ آن قابل تغییر است؟

اول از همه باید بگیم که بله

ولتاژ شیر برقی های پنوماتیک شاکو با تعویض بوبین های آن قابل تغییر است و از آن جایی که این مدل از شیر برقی ها مولتی ولتاژ هستند ، میتوان هر نوع بوبین با ولتاژ دیگر را بر روی آن ها قرار داد (بوبین های خود شیر برقی پنوماتیک شاکو)

بوبین هایشیر برقی پنوماتیک شاکو تک بوبین در ولتاژ های :

220 ولت AC

110 ولت AC

24 ولت AC

24 ولت DC

12 ولت DC

موجود بوده و آماده تحویل به شما عزیزان می باشد

برای افزایش طول عمر قطعات شیر برقی پنوماتیک شاکو چه کار هایی باید انجام داد؟

افزایش طول عمر قطعات در این شیر برقی پنوماتیکی به 2 عامل بسیار مهم بستگی دارد

یکی گرفتن رطوبت از هوای فشرده و دیگری روغن کاری آن است

ورود رطوبت و خشک کار کردن شیر برقی پنوماتیک شاکو سبب ایجاد اصطکاک زیادی در آن شده و باعث می شود تمامی قطعات لاستیکی و پلاستیکی موجود در آن ، به مرور زمان از بین رفته و حتی یک پنجم عمر مفید را هم نداشته باشد

توجه نکردن به این موضوع ، فقط مربوط به شیر برقی پنوماتیک شاکو نیست و رعایت آن در مورد تمام شیر برقی ها و تجهیزات پنوماتیک موضوعی مهم بوده ، که توجه نداشتن به آن سبب ایجاد خسارات جبران ناپذیر در قطعات تجهیزات می شود

راه حل این مشکل ، استفاده از واحد مراقبت پنوماتیک است که با تنظیم فشار ، گرفتن رطوبت و روغن کاری تجهیزات ، تمام قطعات موجود در سیستم را از این خطر حفظ کرده و طول عمر سیستم را به میزان قابل توجهی افزایش می دهد

مشخصات

جنس بدنه ی اصلیاین آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	آلومینیوم
شرکت سازندهاین آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد	SHAKO (شاکو)
کشور سازندهاین کشور سازنده ی اصلی این محصول می باشد	تایوان
فرمان عملکردفرمان یا همان نقشه ی شیر که نشان دهنده نحوه عملکرد آن است	5 به 2 تک بوبین
کد کالااین کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است	PU520-S
شناسه محصولاین مشخصه بیانگر کد محصول یا نمایش نام لاتین آن می باشد	shako-solenoid-valve-pu520-s
سیال مناسببیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است	هوای فشرده
تعداد کل پورت هاتمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند	پنج
تعداد پورت های ورودیاین مقدار تعداد حفره هایی است که سیال از طریق آن به تجهیز وارد می شود	یک
تعداد پورت های خروجیاین مقدار تعداد حفره هایی است که سیال از این حفره ها خارج شده و به سمت مصرف کننده ها می رود	دو
تعداد پورت های تخلیهتعداد پورت هایی است که سیال مازاد موجود در سیستم از طریق آن حفره ها خارج می شود	دو
