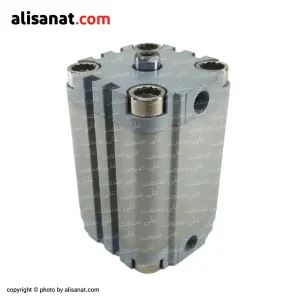

جک کامپکت ADVU پنوماتیک طرح فستو
780.000 تومان
جک پنوماتیک چهارمیل SC
500.000 تومان

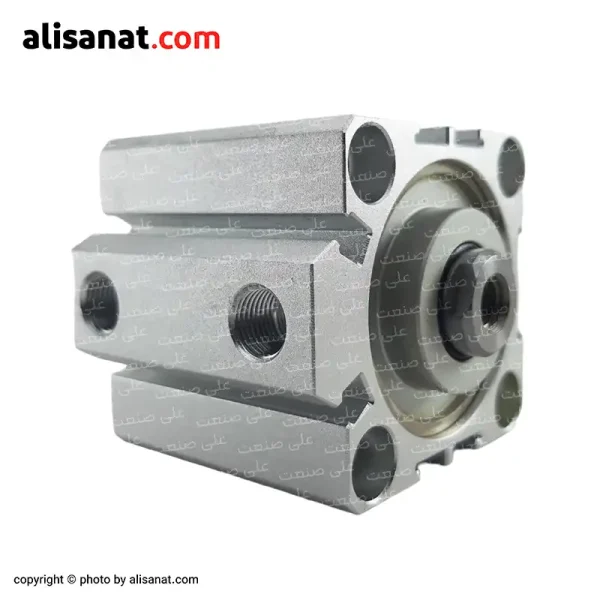

جک کامپکت پنوماتیک SDA
- موجود در تمام سایز های استاندارد
- بدنه یکپارچه از جنس آلومینیوم
- طول عمر زیاد و با دوام
- قابلیت تعمیر و تعویض قطعات مصرفی
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
500.000 تومان
فهرست مطالب
معرفی
با جک کامپکت پنوماتیک SDA محدودیت فضا معنایی ندارد!
محدود بودن فضا در یک مدار پنوماتیکی مشکلی است که خیلی از مهندسان با آن مواجه هستند

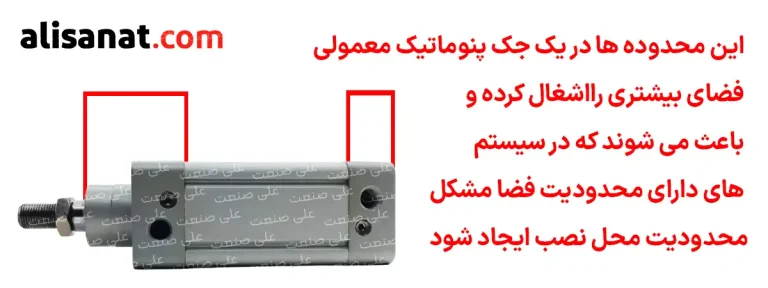

وقتی که می رویم یک جک پنوماتیک با کورس 5 سانتی متر را نصب کنیم ، می بینیم که خود آن جک 14 سانتی متر طول دارد و این باعث کم آمدن فضا ، برای نصب تجهیزات دیگر می شود

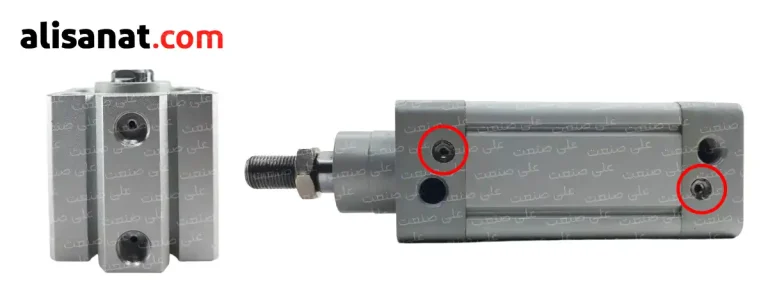

جک کامپکت پنوماتیک SDA مکانیزم ترمز جک را حذف کرده تا جک پنوماتیک تا حد امکان جمع و جور باشد
ترمز جک در یک سیلندر پنوماتیک این امکان را ایجاد می کند که جک ، در ابتدا و انتهای کورس حرکتی خودش کمی آهسته تر ایستاده و کوبش ایجاد نکند
جک کامپکت پنوماتیک SDA نوعی جک مینیاتوری پنوماتیک محسوب می شود که انواع مختلف آن در صنعت کاربرد دارد
هر مدل از این جک ها در مدار خاصی بسته می شوند

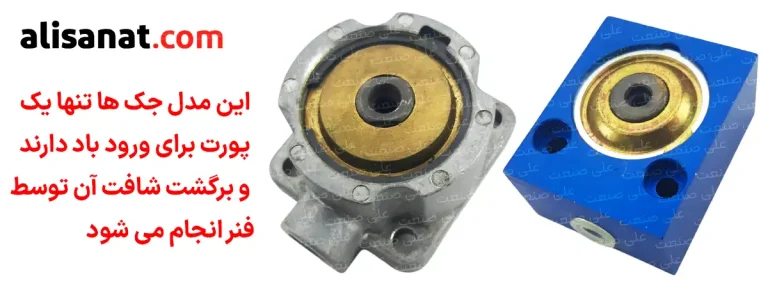

مثلا جک های کامپکتی که یکطرفه بوده و با ارتجاع فنر به سمت داخل و یا بیرون بر می گردند
به این نوع جک ها ، جک کامپکت یک طرفه گفته می شود
جک کامپکت پنوماتیک که به شکل فابریکی یکطرفه باشد ، بسیار خاص بوده و به سختی در بازار یافت می شود برای همین هم اگر برای ابتدای طراحی در یک مدار از این مدل از جک ها استفاده کنیم ، کاری اشتباه است زیرا ابعاد این نوع جک ها خاص بوده و در صورت وجود مشکل در عملکرد جک ، جایگزین کردن آن با سختی و یا با هزینه های زیاد همراه است
توصیه ما به شما این است که اگر تمایل به استفاده از جک کامپکت یکطرفه دارید از جک کامپکت پنوماتیک معمولی استفاده کرده و آن را یکطرفه کنید که در این حالت ، در مواقع مختلف ، برای جایگزین کردن و یا تعمیر جک پنوماتیک کامپکت یکطرفه خودتان مشکلی نخواهید داشت
نکته : ایجاد تغییرات ساختاری غیر استاندارد در جک کامپکت پنوماتیک می تواند طول عمر آن را به شدت کاهش داده و عملکرد آن را با اختلال مواجه کند

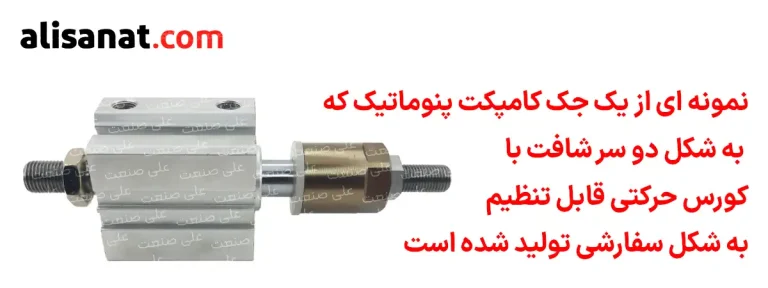

برای به وجود نیامدن این قبیل از مشکلات ، فروشگاه علی صنعت تمام امور مربوط به تغییرات ساختاری از جمله : دو سر شفت کردن جک کامپکت پنوماتیک ، کوتاه کردن جک کامپکت پنوماتیک ، تولید جک کامپکت پنوماتیک با کورس حرکتی قابل تنظیم ، تعمیرات و نصب و کلیه خدمات قبل و پس از فروش را عهده دار بوده و در سریعترین زمان ممکن در هر نقطه از کشور آماده خدمت به شما عزیزان است
برای دو سر شافت یا دو سر شفت کردن جک کامپکت پنوماتیک SDA به یک نکته کلی توجه داشته باشید

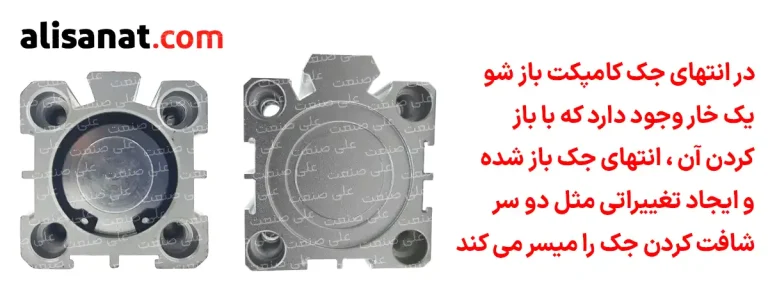

جک کامپکت پنوماتیکی که قصد دو سر شفت کردن آن را داریم ، باید از نوع ته باز شو باشد

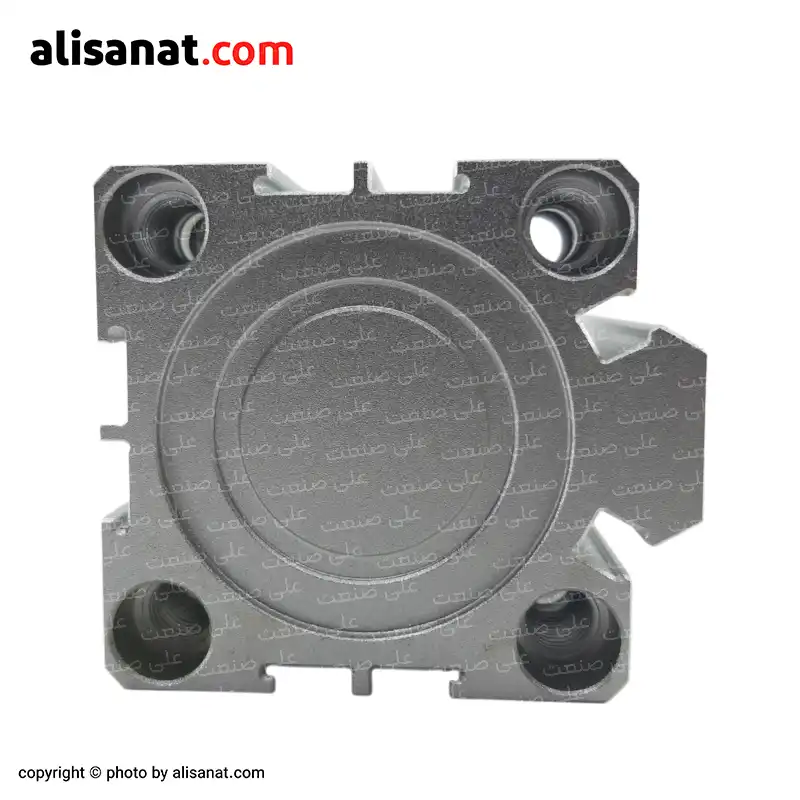

نکته : بیشتر جک های کامپکت پنوماتیک SDA از مدل ته بسته هستند و سفارش ها به طور پیشفرض ، از همین نوع جک در نظر گرفته می شود
پس چنانچه جک کامپکت پنوماتیک ته باز شو مدنظر شماست باید در هنگام ثبت سفارش درخواست خود را اعلام بفرمایید
جک های کامپکت نسبت به جک های پنوماتیک معمولی در ابعاد کوچکتری تولید می شوند

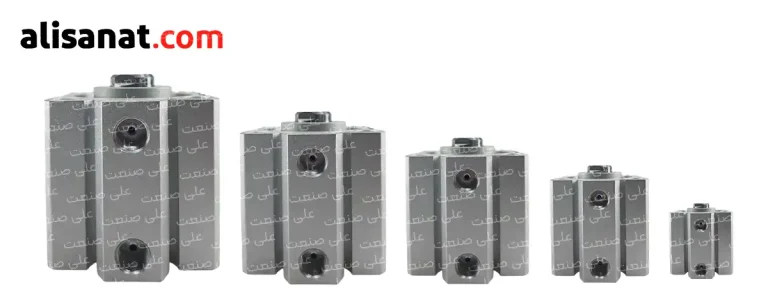

ابعاد استاندارد برای جک کامپکت پنوماتیک SDA چقدر است؟
قطر های استاندارد در این مدل جک ها عبارتند از :
100 - 80 - 63 - 50 - 40 - 32 - 25 - 20 - 16 - 12
میلیمتر
و کورس های حرکتی استاندارد برای جک کامپکت پنوماتیک SDA عبارتند از :
100 - 80 - 60 - 50 - 40 - 35 - 30 - 25 - 20 - 15 - 10
میلیمتر
این جک ها در تمامی قطر و کورس های حرکتی استاندارد و غیر استاندارد در فروشگاه علی صنعت موجود می باشد

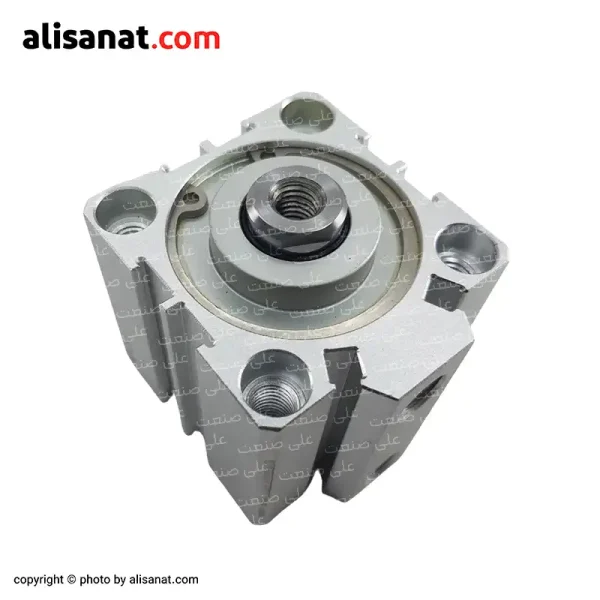

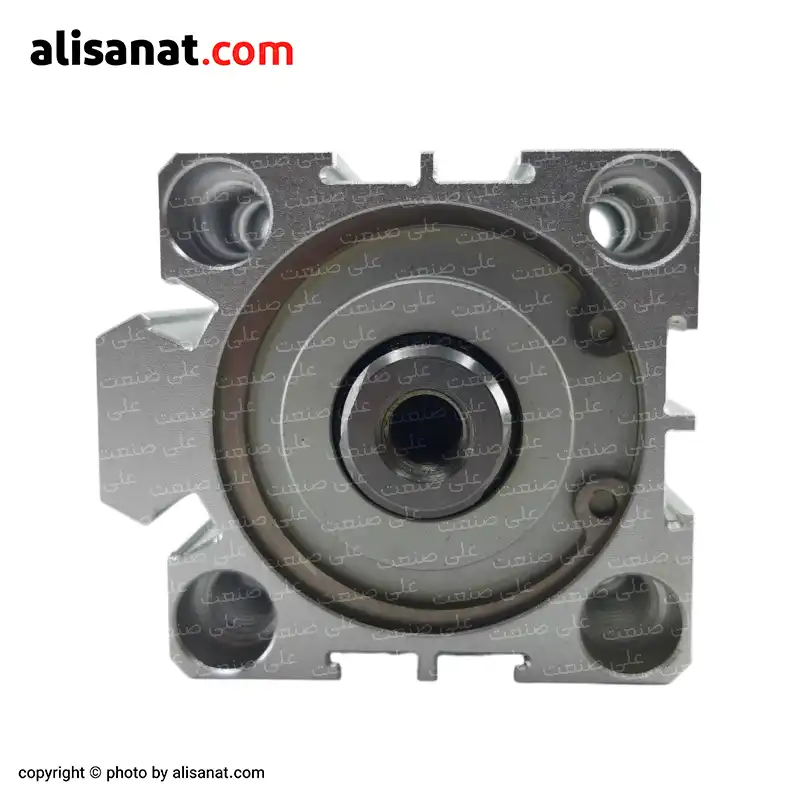

شفت سیلندر کامپکت پنوماتیک SDA به شکل درون رزوه است علتش هم این است که فضای کمتری را اشغال کند
اما گاهی از اوقات همین مورد برای نحوه اتصال کردن جک در محل مورد نظر مشکل ساز خواهد بود که با استفاده از راهکار هایی ، این موضوع قابل حل شدن است

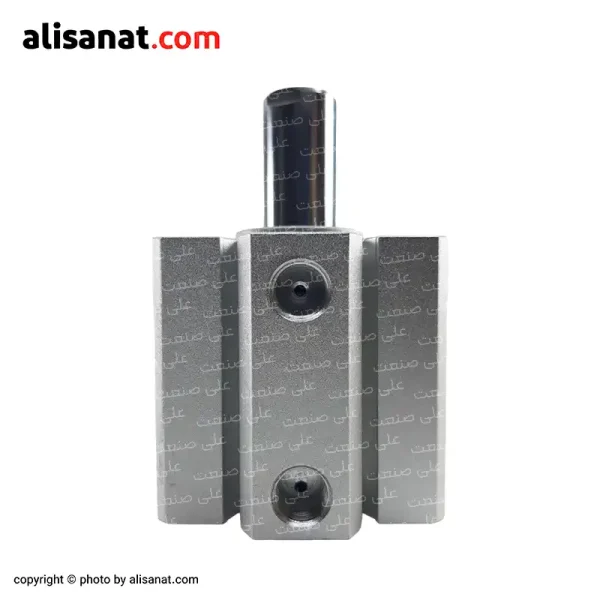

اما در صورت نیاز ، شافت جک کامپکت پنوماتیک SDA به شکل کاملا استاندارد و فنی ، توسط فروشگاه علی صنعت به شفت نری و بیرون رزوه تبدیل شده و در سریعترین زمان ممکن به دست شما می رسد
نوع دیگری از جک های کامپکت جک های سری ADVU فستو هستند که کپی شده از جک های آلمانی فستو بوده و دارای ابعادی متفاوت از جک های SDA می باشند

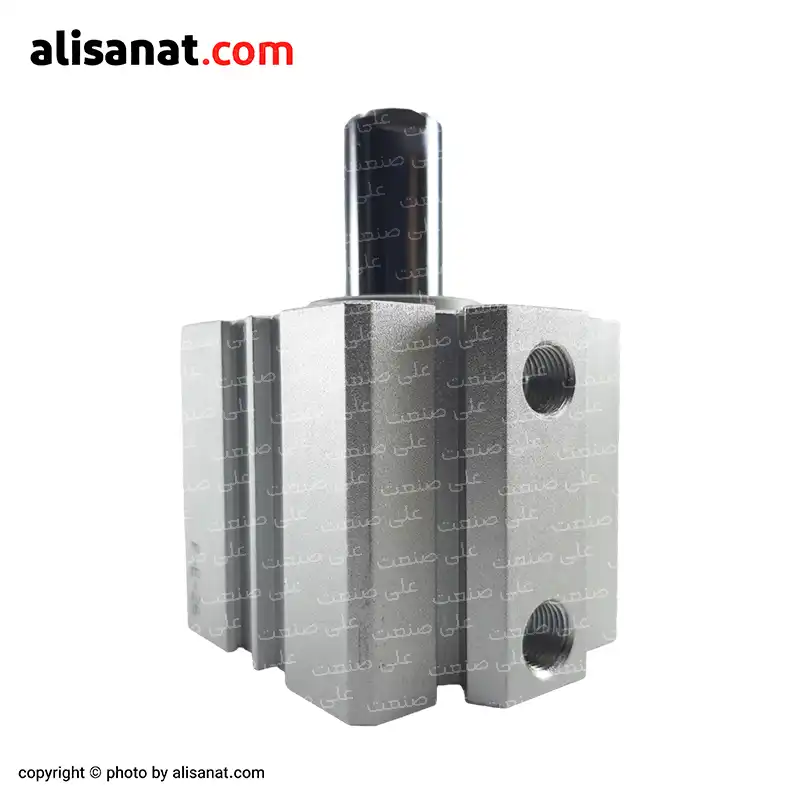

در عکس بالا نمونه ای که با شفت نری تحویل داده شده است را مشاهده می فرمایید
جک های کامپکت انواع گوناگونی دارند که هر یک از آن ها بسته به محل نصبشان دارای کانکشن و ابعاد مختلفی هستند

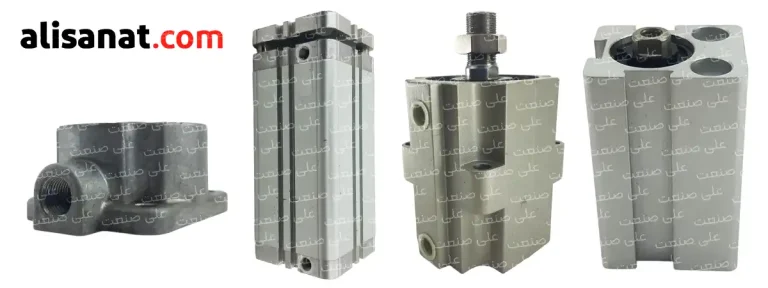

نمونه های پر مصرف آن ، جک های SDA و ADVU هستند اما جک های کامپکت پنوماتیک در مدل های خاص دیگری هم تولید شده اند که در تصویر زیر تعدادی از آن ها قابل مشاهده است

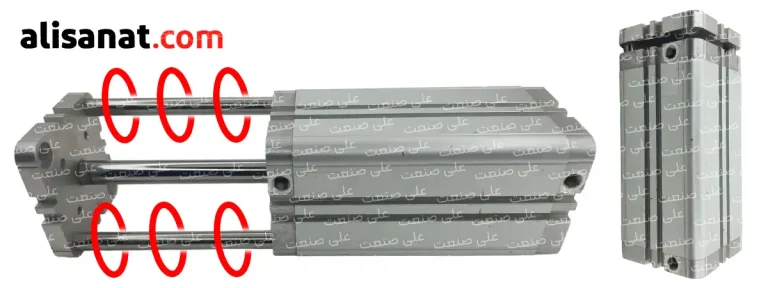

نمونه کاربردی دیگر از جک کامپکت پنوماتیک ، جک کامپکت گاید دار یا همان راهنما دار پنوماتیک است
یکی از مواردی که در برخی از اوقات بسیار اهمیت دارد این است که شفت سیلندر کامپکت پنوماتیک نچرخد
چرخش شفت جک ، در تمام سیلندر های پنوماتیکی امری طبیعی است و در صورت چرخاندن محور شفت ، به راحتی می چرخد
و این موضوع در بعضی از مواقع مشکل ساز بوده و نیازمند جکی هستیم که به هیچ عنوان نچرخد
در این مواقع از جک کامپکت راهنما دار استفاده می کنیم
این جک ها علاوه بر شفت اصلی جک ، دو شفت کمکی برای هدایت شدن جک در یک مسیر مستقیم دارند
این دو راهنما هیچ نیرویی در جهت مثبت یا منفی وارد نمی کنند و فقط نوعی هدایتگر محسوب می شوند
این سه شفت در نهایت به یک پلیت آلومینیومی پیچ شده اند تا تراز آن ها بر هم نخورد و هماهنگ با یکدیگر جابجا شوند
بدون شک جک کامپکت SDA پنوماتیک از پرمصرف ترین جک های پنوماتیک بوده و انواع مختلف آن از نظر شکل ساختاری و ابعاد و اندازه در فروشگاه علی صنعت موجود بوده و آماده تحویل به شما عزیزان می باشد
مشخصات
| نوع عملگر عملگر ها مدل های متنوعی دارند این عنوان بیانگر نام خانواده ی این عملگر می باشد (ما باید با توجه به نیاز سیستم بهترین خانواده از عملگر پنوماتیک را انتخاب کنیم) |
کامپکت مدل SDA |
|---|---|
| عملکرد جک این عنوان بیانگر عملکردی است که جک با توجه به ساختار خودش می تواند برایمان به وجود بیاورد |
دو طرفه |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
alico |
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
| تعداد کل پورت ها تمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند |
دو |
