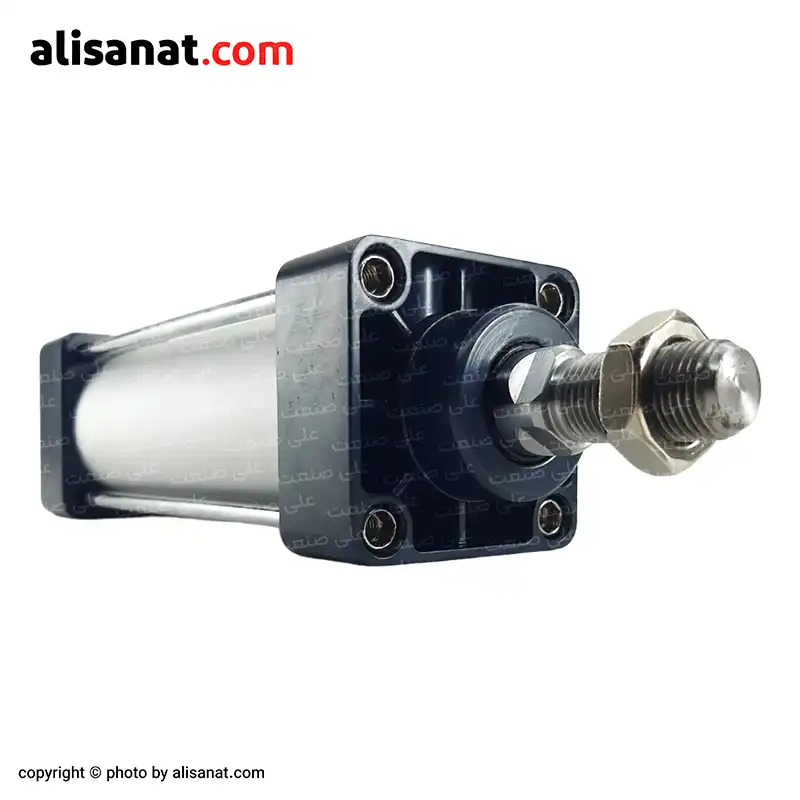

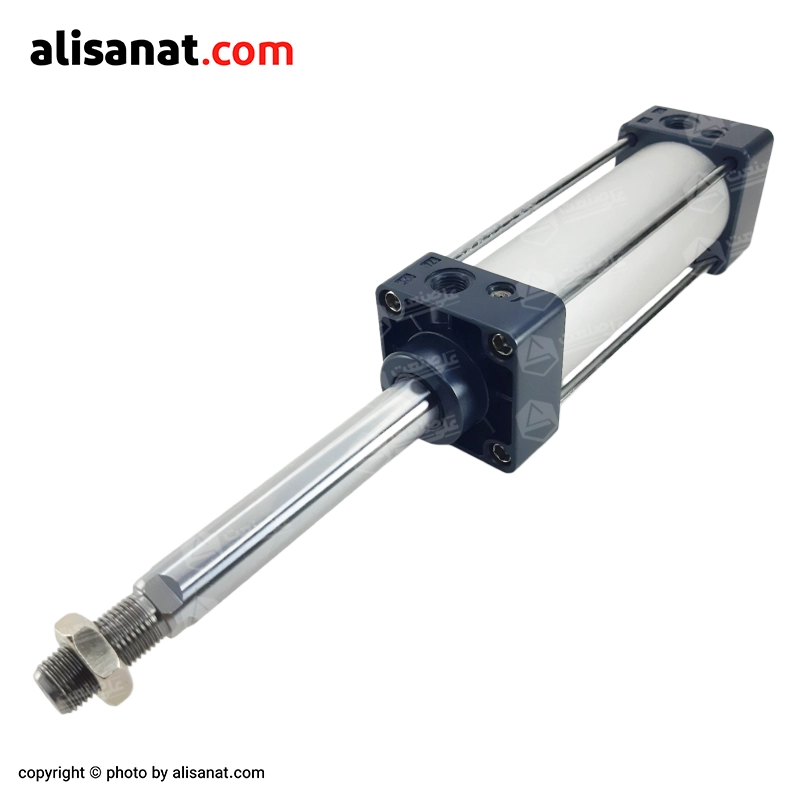

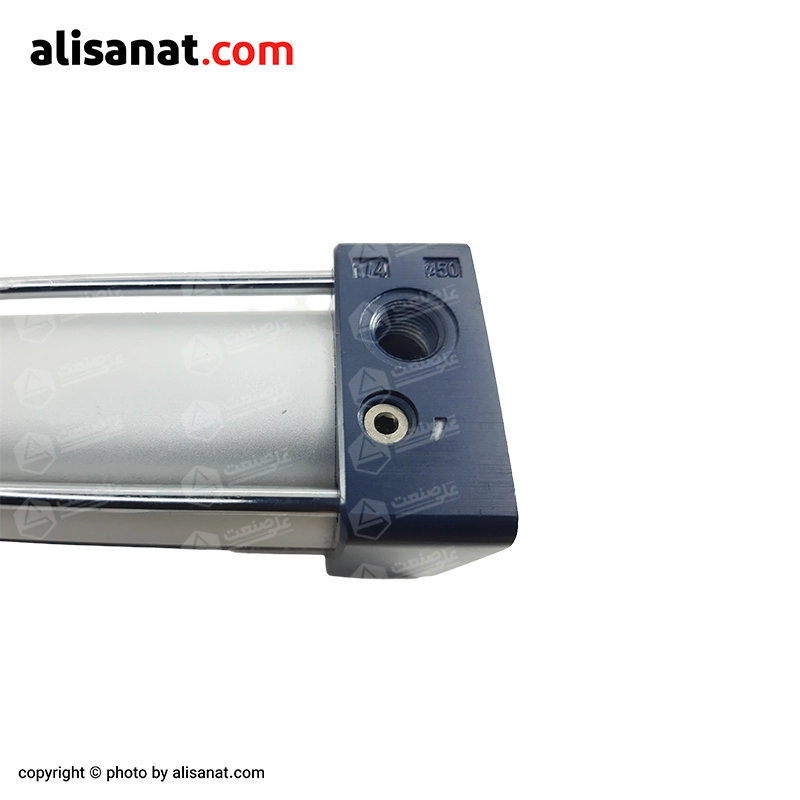

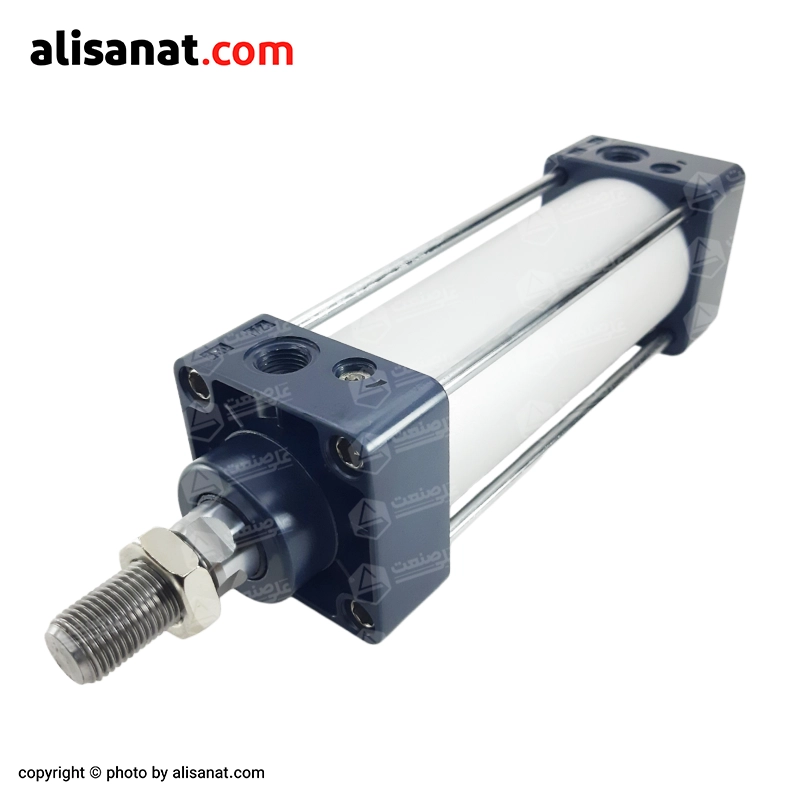

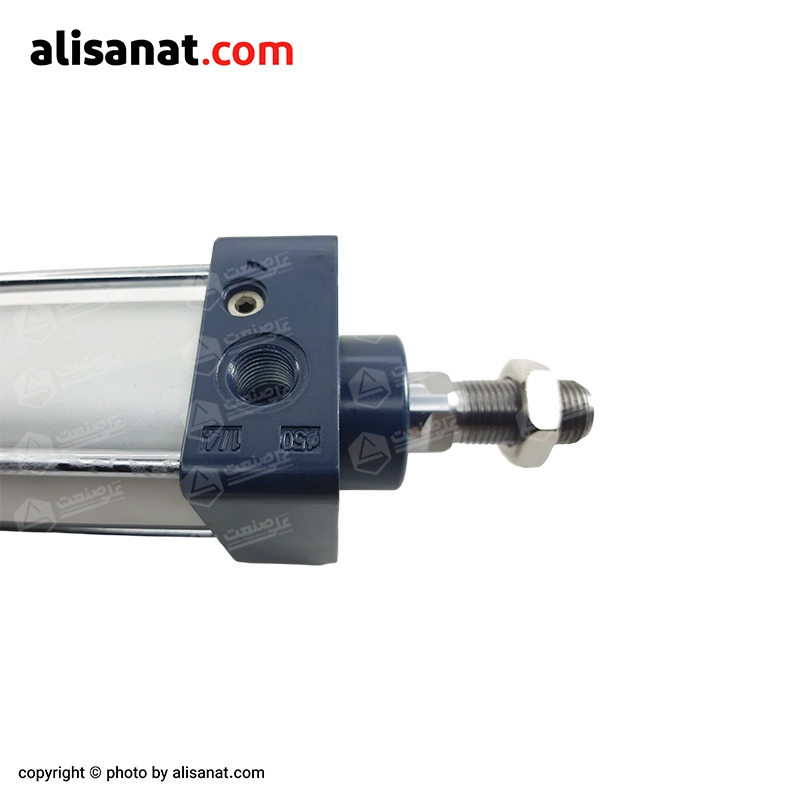

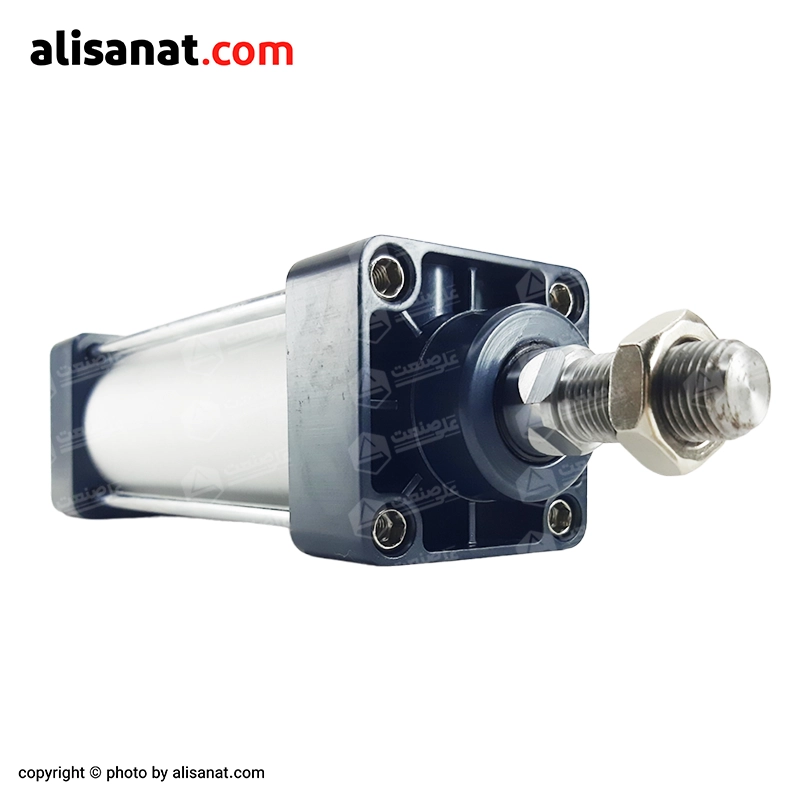

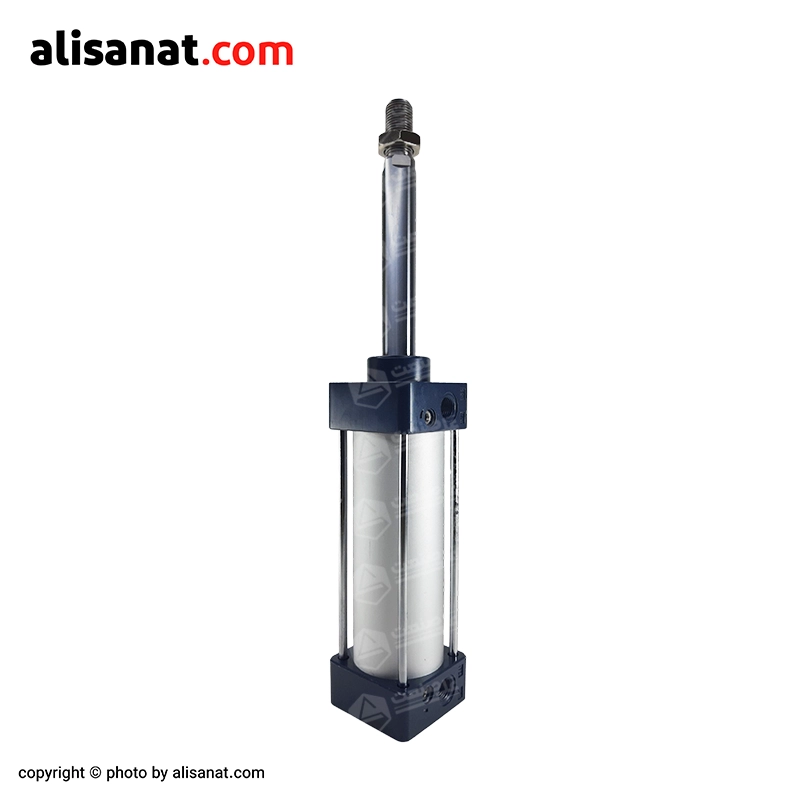

جک پنوماتیک چهارمیل SC
- دارای قطر و کورس متنوع و استاندارد
- ساخت کشور چین
- کیفیت ساخت بالا نسبت به سایر جک ها
- تعمیر پذیری قطعات مصرفی
- موجود بودن تمام قطعات یدکی
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
Price range: 450.000 تومان through 500.000 تومان
فهرست مطالب
جک پنوماتیک چهارمیل SC یکی از پرمصرف ترین سیلندر های پنوماتیک است
جک پنوماتیک چهارمیل SC یکی از پرمصرف ترین سیلندرهای پنوماتیک در صنایع مختلف است.
این جک به دلیل ساختار ساده، عملکرد قابل اعتماد و قیمت مناسب، در بسیاری از ماشین آلات و خطوط تولید مورد استفاده قرار می گیرد.
به طور کلی از جک پنوماتیک چهارمیل SC برای ایجاد حرکت خطی رفت و برگشتی استفاده می شود.
هر زمان که نیاز باشد یک قطعه یا مکانیزم در یک مسیر مستقیم به سمت جلو و عقب حرکت کند، می توان از این نوع جک پنوماتیک بهره برد.
جک های چهارمیل SC در صنایع مختلفی از جمله صنایع غذایی، دارویی، نساجی، خودروسازی، پتروشیمی، صنایع بسته بندی و بسیاری از کارگاه های تولیدی کوچک و بزرگ کاربرد دارند.

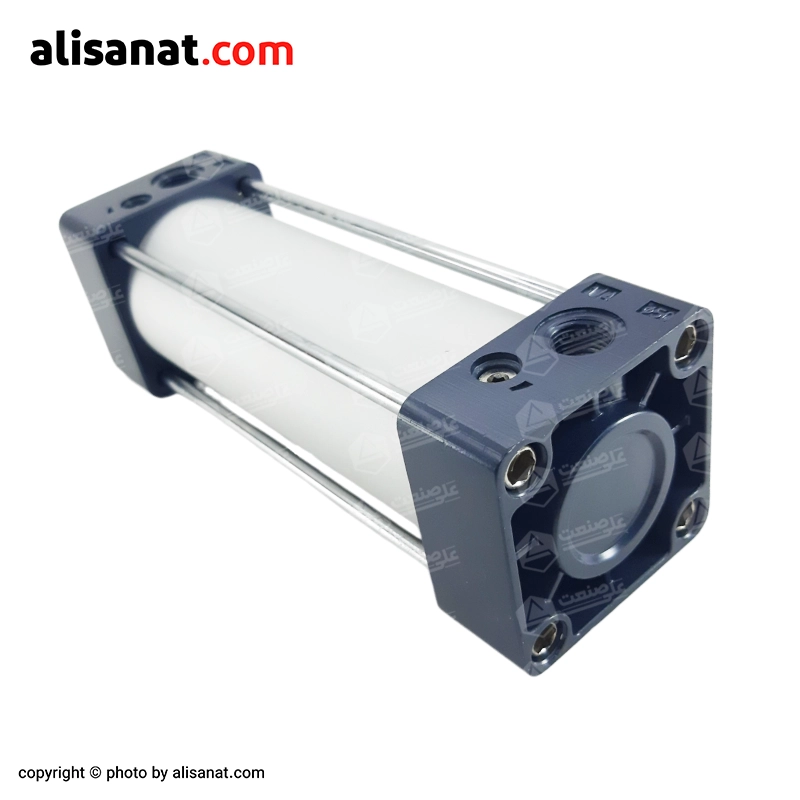

در نگاه اول، چهار میله فلزی که در اطراف بدنه جک قرار گرفته اند، بهخوبی قابل مشاهده هستند.
این میله ها درپوش های ابتدا و انتهای جک را به یکدیگر متصل می کنند و به همین دلیل این نوع سیلندر با نام جک پنوماتیک چهارمیل شناخته می شود.
جک پنوماتیک SC در مقایسه با برخی مدل های مشابه مانند جک های پروفیلی و جک های DNC طرح فستو، قیمت اقتصادی تری دارد و به همین دلیل یکی از پرکاربردترین جک های پنوماتیک در صنعت محسوب می شود.
این نوع سیلندر پنوماتیک چهارمیل معمولاً به صورت دوطرفه مورد استفاده قرار می گیرد.
به این معنا که با ورود هوای فشرده به یک سمت جک، شفت به سمت بیرون حرکت کرده و با ورود هوا به سمت مقابل، شفت به موقعیت اولیه خود باز می گردد.
در کنار جک های دوطرفه، سیلندرهای یکطرفه نیز وجود دارند که معمولاً با نام جک فنر برگشت یا فنر مثبت شناخته می شوند.
در این مدل ها، حرکت جک در یک جهت توسط هوای فشرده انجام شده و بازگشت آن به وسیله نیروی فنر صورت می گیرد.
برای کنترل حرکت جک های پنوماتیک معمولاً از شیر برقی های پنوماتیک استفاده می شود.
این شیرها مسیر حرکت هوای فشرده را کنترل کرده و تعیین میکنند که جک در چه زمانی به سمت جلو یا عقب حرکت کند.
بررسی کد جک پنوماتیک چهارمیل SC
بر روی بدنه هر جک پنوماتیک، کدی درج شده است که مشخصات اصلی آن را نشان می دهد.
آشنایی با این کدها به انتخاب صحیح جک و تشخیص ویژگی های آن کمک می کند.

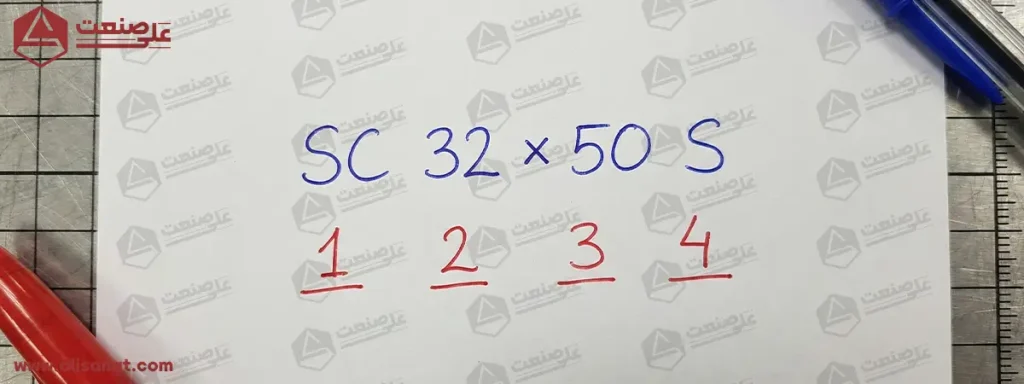

به عنوان مثال، کد زیر را در نظر بگیرید:
SC-32×50-S
هر بخش از این کد بیانگر یکی از مشخصات جک است.
1- SC
حروف SC نشان دهنده سری جک پنوماتیک چهارمیل هستند.
هر زمان که این کد در ابتدای مشخصات یک جک مشاهده شود، می توان تشخیص داد که جک از نوع چهارمیل است.
2- عدد 32
عدد 32 بیانگر قطر داخلی سیلندر جک بر حسب میلی متر است.
به عبارت دیگر، قطر داخلی لوله ای که پیستون در آن حرکت می کند برابر با 32 میلی متر یا 3.2 سانتی متر است.
قطر سیلندر یکی از مهم ترین مشخصات جک محسوب می شود، زیرا به طور مستقیم بر نیروی خروجی آن تأثیر می گذارد.
3- عدد 50
عدد 50 نشان دهنده کورس حرکتی جک بر حسب میلی متر است.
کورس حرکتی به میزان جابجایی شفت از حالت کاملاً جمع شده تا حالت کاملاً باز گفته می شود.
در این مثال، شفت جک حداکثر 50 میلی متر یا 5 سانتی متر به سمت بیرون حرکت می کند.
4- حرف S
حرف S در انتهای کد نشان دهنده مگنت دار بودن پیستون جک است.
در این نوع جک ها، یک آهنربا در داخل پیستون قرار گرفته است که امکان نصب سنسور بر روی بدنه جک را فراهم می کند.
سنسورهای پنوماتیک می توانند موقعیت پیستون را تشخیص داده و سیگنال لازم را برای سیستم کنترل ارسال کنند.
استفاده از سنسور روی جک های پنوماتیک باعث افزایش دقت کنترل و نظارت بر عملکرد تجهیزات می شود.
باید توجه داشت که هر مدل از سیلندرهای پنوماتیک، سنسور مخصوص خود را دارد.
به عنوان مثال، سنسور مورد استفاده در جک های چهارمیل SC با سنسورهای جک پروفیلی DNC متفاوت است و هر کدام متناسب با طراحی بدنه همان جک ساخته می شوند.
چرا باید قطر داخل یک سیلندر پنوماتیک برای ما مهم باشد؟
یکی از مهم ترین مشخصات هر جک پنوماتیک، قطر داخلی سیلندر آن است.
قطر سیلندر نه تنها ابعاد جک را مشخص می کند، بلکه تأثیر مستقیمی بر نیروی تولید شده توسط جک نیز دارد.
هرچه قطر داخلی سیلندر بزرگ تر باشد، سطح بیشتری از پیستون در معرض فشار هوای فشرده قرار می گیرد و در نتیجه نیروی بیشتری تولید می شود.
به همین دلیل در هنگام انتخاب جک پنوماتیک، تنها توجه به کورس حرکتی کافی نیست و باید قطر مناسب نیز متناسب با نیروی مورد نیاز انتخاب شود.

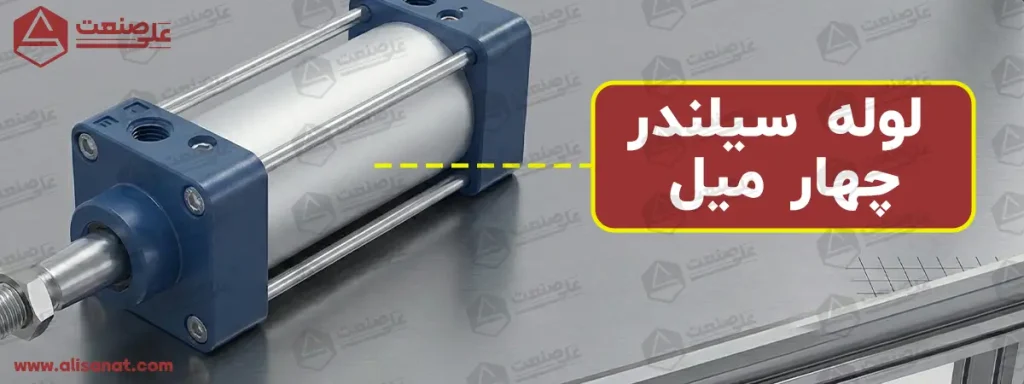

نکته مهم این است که منظور از قطر جک، قطر داخلی سیلندر است؛ یعنی همان فضایی که پیستون در آن حرکت می کند.
این مقدار با قطر خارجی بدنه جک متفاوت است و معمولاً در کد فنی جک مشخص می شود.
به عنوان مثال، در جک SC-32×50 عدد 32 بیانگر قطر داخلی سیلندر بر حسب میلی متر است.
این عدد یکی از عوامل اصلی در تعیین قدرت جک محسوب می شود.

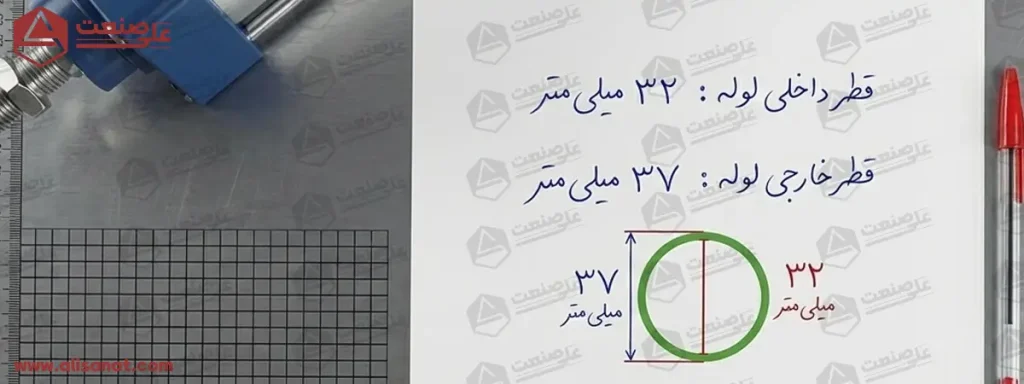

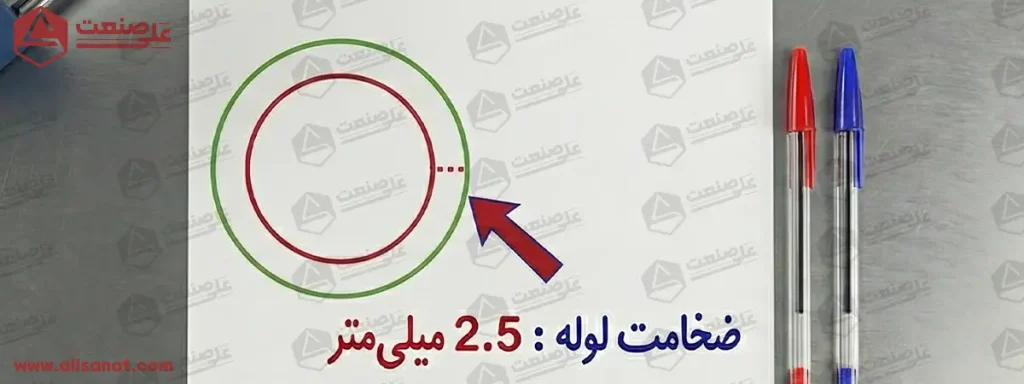

در تصویر زیر ، یک دایره به عنوان نمایی برش خورده از یک سیلندر جک 32 در نظر گرفته می شود
با اندازه گیری قطر خارجی جک 32 ، متوجه میشویم که اندازه بیرون سیلندر برابر با 37 میلیمتر است و با کم کردن عدد 32 از این مقدار به عدد 5 میلیمتر می رسیم که بیانگر ضخامت لوله سیلندر در دو طرف آن است که با تقسیم کردن آن به 2 ، ضخامت اصلی لوله سیلندر بدست می آید
برای آشنایی کامل با نحوه محاسبه نیروی جک بر اساس قطر سیلندر و فشار کاری، میتوانید مقاله «محاسبه قدرت جک پنوماتیک» را مطالعه کنید.
قطرهای استاندارد جک پنوماتیک چهارمیل SC
جک های پنوماتیک چهارمیل SC در قطرهای مختلفی تولید می شوند تا بتوان از آن ها در کاربردهای سبک، متوسط و سنگین استفاده کرد.
انتخاب قطر مناسب به عواملی مانند نیروی مورد نیاز، فشار کاری سیستم و شرایط نصب بستگی دارد.
قطرهای استاندارد جک پنوماتیک چهارمیل SC عبارت اند از:
32 - 40 - 50 - 63 - 80 - 100 - 125 - 160 - 200 میلی متر
هر یک از این سایزها برای کاربردهای خاصی مورد استفاده قرار می گیرند.
به عنوان مثال، جک های با قطر 32 و 40 میلی متر معمولاً در تجهیزات سبک و فضاهای محدود کاربرد دارند، در حالی که سایزهای 80، 100 و بالاتر برای ایجاد نیروی بیشتر در ماشین آلات صنعتی مورد استفاده قرار می گیرند.
در زمان انتخاب قطر جک باید توجه داشت که افزایش قطر سیلندر باعث افزایش نیروی خروجی میشود، اما در مقابل میزان مصرف هوای فشرده و ابعاد کلی جک نیز افزایش پیدا می کند.
به همین دلیل انتخاب قطر مناسب باید بر اساس نیاز واقعی سیستم انجام شود.
اگرچه سایزهای ذکر شده رایج ترین قطرهای مورد استفاده در جک های چهارمیل SC هستند، اما در برخی پروژه ها امکان تأمین یا ساخت جک با ابعاد خاص نیز وجود دارد.
کورس های استاندارد جک پنوماتیک چهارمیل SC
علاوه بر قطر سیلندر، یکی دیگر از مهم ترین مشخصات جک پنوماتیک چهارمیل SC، کورس حرکتی آن است.
کورس به میزان جابجایی شفت جک از حالت کاملاً بسته تا حالت کاملاً باز گفته می شود و بر حسب میلی متر بیان می شود.
به عنوان مثال، اگر یک جک دارای کورس 100 میلی متر باشد، شفت آن پس از دریافت فرمان می تواند حداکثر 100 میلی متر به سمت بیرون حرکت کند.
جک های پنوماتیک چهارمیل SC معمولاً در کورس های استاندارد زیر تولید می شوند:
25 - 50 - 80 - 100 - 125 - 150 - 200 - 250 - 300 - 350 - 400 - 450 - 500 - 600 - 700 - 800 - 1000 میلی متر
انتخاب کورس مناسب به میزان جابجایی مورد نیاز در دستگاه یا ماشین آلات بستگی دارد.
انتخاب کورس کوتاه تر از مقدار مورد نیاز باعث محدود شدن حرکت مکانیزم خواهد شد و انتخاب کورس بیش از حد نیز می تواند فضای نصب بیشتری اشغال کرده و هزینه نهایی را افزایش دهد.
در بسیاری از کاربردهای صنعتی، کورس های 50، 100، 200 و 300 میلی متر جزو پرمصرف ترین گزینه ها محسوب می شوند، اما انتخاب نهایی باید بر اساس شرایط واقعی سیستم انجام شود.
علاوه بر کورس های استاندارد، امکان ساخت و تأمین جک های چهارمیل SC با کورس های سفارشی در علی صنعت نیز وجود دارد.
در بسیاری از پروژه های صنعتی، این جک ها تا کورس 2000 میلی متر و حتی بیشتر نیز قابل سفارش هستند.
مشخصات فنی جک پنوماتیک چهارمیل SC
جک پنوماتیک چهارمیل SC به دلیل تنوع سایز و قابلیت استفاده در شرایط مختلف صنعتی، یکی از پرکاربردترین سیلندرهای پنوماتیک محسوب می شود.
مشخصات فنی این جک ممکن است بسته به برند سازنده تفاوت های جزئی داشته باشد، اما به طور کلی دارای ویژگی های زیر است:
|
مشخصات |
مقدار |
|---|---|
|
نوع عملکرد |
دوطرفه |
|
نوع سیال |
هوای فشرده |
|
جنس بدنه |
آلومینیوم |
|
جنس شفت |
فولاد آبکاری شده |
|
فشار کاری |
1 تا 9 بار |
|
فشار تست |
12 بار |
|
نوع نصب |
پایه، فلنجی، مفصلی و لولایی |
در هنگام انتخاب جک پنوماتیک چهارمیل، علاوه بر مشخصات فنی، توجه به شرایط نصب، فضای موجود، فشار کاری سیستم و میزان نیروی مورد نیاز نیز اهمیت زیادی دارد.
انتخاب صحیح جک می تواند باعث افزایش طول عمر تجهیزات و عملکرد بهتر سیستم پنوماتیک شود.
سوالات متداول
1- آیا می توان از جک چهارمیل SC برای تحمل بارهای جانبی استفاده کرد؟
خیر. جک های پنوماتیک SC برای ایجاد نیروی خطی در راستای محور شفت طراحی شده اند.
وارد شدن بار جانبی یا شعاعی به شفت می تواند باعث افزایش استهلاک بوش ها، آسیب به آب بندها و کاهش عمر مفید جک شود.
در کاربردهایی که بار جانبی وجود دارد، استفاده از ریل راهنما یا جک های راهنمادار توصیه می شود.
2- برای کورس های بلند، چه نکاتی باید در انتخاب جک چهارمیل رعایت شود؟
با افزایش کورس، احتمال خم شدن شفت و ایجاد ارتعاش در هنگام حرکت افزایش پیدا می کند.
در کورس های بلند باید قطر جک، قطر شفت و شرایط نصب به دقت بررسی شوند و در صورت نیاز از مکانیزم های راهنما برای جلوگیری از انحراف بار استفاده شود.
3- چرا نیروی جک در زمان برگشت کمتر از زمان خروج شفت است؟
در زمان خروج شفت، فشار هوا به کل سطح پیستون وارد می شود، اما در زمان برگشت بخشی از سطح پیستون توسط شفت اشغال شده است.
به همین دلیل سطح مؤثر کاهش یافته و نیروی برگشت جک کمتر از نیروی خروجی آن خواهد بود.
4- آیا می توان سرعت حرکت جک پنوماتیک SC را تنظیم کرد؟
بله. سرعت حرکت جک معمولاً با استفاده از فلوکنترل های پنوماتیک تنظیم می شود.
تنظیم صحیح سرعت علاوه بر افزایش دقت عملکرد، از ضربه های ناگهانی و استهلاک زودرس قطعات نیز جلوگیری می کند.
5- چه عواملی باعث کاهش عمر جک پنوماتیک چهارمیل میشوند؟
استفاده از هوای فشرده آلوده، ورود رطوبت به سیستم، اعمال بارهای خارج از ظرفیت جک، تنظیم نبودن سرعت حرکت و انتخاب نادرست سایز جک از مهم ترین عوامل کاهش عمر مفید سیلندرهای پنوماتیک هستند.
6- چه زمانی باید به جای جک چهارمیل SC از جک پروفیلی استفاده کرد؟
در ماشین آلاتی که محدودیت فضا وجود دارد، ظاهر تجهیز اهمیت دارد یا نیاز به نصب سنسورهای متعدد روی بدنه جک است، جک های پروفیلی می توانند گزینه مناسب تری باشند.
با این حال جک های چهارمیل SC معمولاً از نظر اقتصادی مقرون بصرفه تر هستند و تعمیرات ساده تری دارند.
در صورتی که برای انتخاب سایز مناسب جک، نوع نصب، مدل مگنت دار یا کورس حرکتی مورد نیاز خود به راهنمایی نیاز دارید، کارشناسان علی صنعت آماده ارائه مشاوره فنی هستند.
علی صنعت امکان تأمین انواع جک پنوماتیک چهارمیل SC را در سایزهای استاندارد و همچنین کورس های سفارشی فراهم کرده است.
برای دریافت قیمت روز، استعلام موجودی و مشاوره در انتخاب محصول مناسب، می توانید با واحد فروش علی صنعت تماس بگیرید.
| نوع عملگر عملگر ها مدل های متنوعی دارند این عنوان بیانگر نام خانواده ی این عملگر می باشد (ما باید با توجه به نیاز سیستم بهترین خانواده از عملگر پنوماتیک را انتخاب کنیم) |
چهارمیل |
|---|---|
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
چین |
| کد کالا این کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است |
SC |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
هوای فشرده |
| عملکرد جک این عنوان بیانگر عملکردی است که جک با توجه به ساختار خودش می تواند برایمان به وجود بیاورد |
دو طرفه |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
