در سیستم‌های تبرید و تهویه مطبوع، فشار سیال مبرد باید در محدوده‌ ای مشخص حفظ شود تا عملکرد کمپرسور و سایر اجزا در شرایط ایمن و بهینه باقی بماند.

هرگونه افزایش یا کاهش شدید فشار می‌ تواند منجر به آسیب جدی تجهیزات، کاهش راندمان و حتی توقف کامل سیستم شود.

در این میان، وظیفه نظارت و محافظت در برابر فشارهای نامناسب بر عهده قطعه‌ ای کوچک اما حیاتی به نام پرشر سوئیچ است.

پرشر سوئیچ‌ ها، کلیدهای فشاری مکانیکی یا الکترومکانیکی هستند که هنگام عبور فشار از مقدار تنظیم‌ شده، فرمان قطع یا وصل برق را صادر می‌ کنند.

برخی از آن‌ ها فقط فشار بالا یا فشار پایین را کنترل می‌ کنند، اما در کاربردهای حرفه‌ ای، نیاز به کنترل همزمان هر دو وجود دارد.

در میان مدل‌ های مختلف بازار، پرشر سوئیچ KP15 دانفوس اصلی به‌ دلیل طراحی دوگانه (قابل کنترل بر هر دو فشار بالا و پایین) و وجود مکانیزم ریست دستی در مدار فشار بالا، به‌ عنوان یک انتخاب تخصصی برای سیستم‌ های سرمایشی سنگین، چیلرها، و سردخانه‌ ها شناخته می‌ شود.

در ادامه این مقاله، با ساختار، عملکرد، مزایا، مشخصات فنی و نکات نصب پرشر سوئیچ KP15 به‌ صورت کامل و کاربردی آشنا خواهیم شد.

پرشر سوئیچ KP15 چیست؟

پرشر سوئیچ KP15، یک پرشر سوئیچ صنعتی دوگانه است که برای کنترل همزمان فشار بالا (HP) و فشار پایین (LP) در سیستم‌ های تبرید و تهویه طراحی شده است.

این مدل با دارا بودن دو مسیر مجزا برای فشار، امکان حفاظت همزمان از دو نقطه کلیدی سیستم (مکش و دیسچارج کمپرسور – خط خروجی فشار بالا از کمپرسور)) را فراهم می‌ کند، بدون نیاز به استفاده از دو پرشر سوئیچ مجزا.

ویژگی متمایز KP15، وجود مکانیزم ریست دستی در مسیر فشار بالا است، به این معنی که اگر فشار دیسچارج از مقدار تعیین‌ شده عبور کند، دستگاه به‌ صورت ایمن برق را قطع کرده و تا زمانی که اپراتور به‌ صورت دستی دکمه ریست را فشار ندهد، سیستم مجدداً راه‌ اندازی نخواهد شد.

این طراحی، یک لایه ایمنی مضاعف برای جلوگیری از آسیب به تجهیزات حیاتی ایجاد می‌ کند.

نکته قابل توجه اینکه از این پرشر سوئیچ، مدل مشابهی با عملکرد خودکار (Auto reset) نیز تولید می‌ شود که در آن، پس از بازگشت فشار به محدوده ایمن، مدار به‌ صورت خودکار وصل می‌ شود و نیازی به دخالت دستی اپراتور نیست.

اما مدل ریست دستی (همین نسخه) به‌ دلیل امنیت بالاتر، معمولاً در چیلرها، سردخانه‌ ها و سیستم‌ هایی که خرابی می‌ تواند خسارت جدی ایجاد کند، ترجیح داده می‌ شود.

از نظر ساختاری نیز پرشر سوئیچ KP15 برای شرایط کاری سنگین طراحی شده و بدنه‌ ای مقاوم در برابر رطوبت، ارتعاش و دمای محیط دارد.

اتصال‌ های فلری، پیچ‌ های تنظیم مجزا برای هر مسیر فشار، و امکان نصب آسان در تابلو یا کنار کمپرسور، این مدل را به انتخابی حرفه‌ ای برای کاربردهای صنعتی و HVAC بدل کرده است.

مشخصات فنی پرشر سوییچ KP15

اطلاعات اصلی:

محدوده فشار

توضیح تکمیلی:

Cut-out یعنی نقطه‌ ای که پرشر سوئیچ KP15 در آن فشار را قطع می‌ کند.

دیفرانسیل فشار فاصله‌ ای است که باید طی شود تا سوئیچ دوباره وصل شود.

در HP، دیفرانسیل ثابت است و قابلیت تنظیم ندارد (4 بار).

مقدار فشار “ترکیدن” به معنی حداکثر فشاری است که بدنه مکانیکی برای لحظه‌ ای تحمل می‌ کند و مربوط به شرایط بحرانی یا خطا است، نه عملکرد عادی.

ویژگی های مکانیکی و اتصالات:

یادآوری مهم:

استفاده از مهره فلر استاندارد و نصب با گشتاور مناسب برای جلوگیری از نشتی الزامی است.

در صورت نصب در فضای آزاد، استفاده از پوشش محافظ یا تابلو توصیه می‌ شود.

مشخصات الکتریکی :

 توضیح فنی:

کنتاکت‌ های SPDT پرشر سوئیچ  KP15 قابلیت اتصال همزمان به مدار فرمان NO (باز) و NC (بسته) را دارند.

در حالت نرمال، یکی از مسیرها باز و دیگری بسته است، و هنگام تغییر وضعیت، جای آن‌ ها عوض می‌ شود.

ابعاد و وزن :

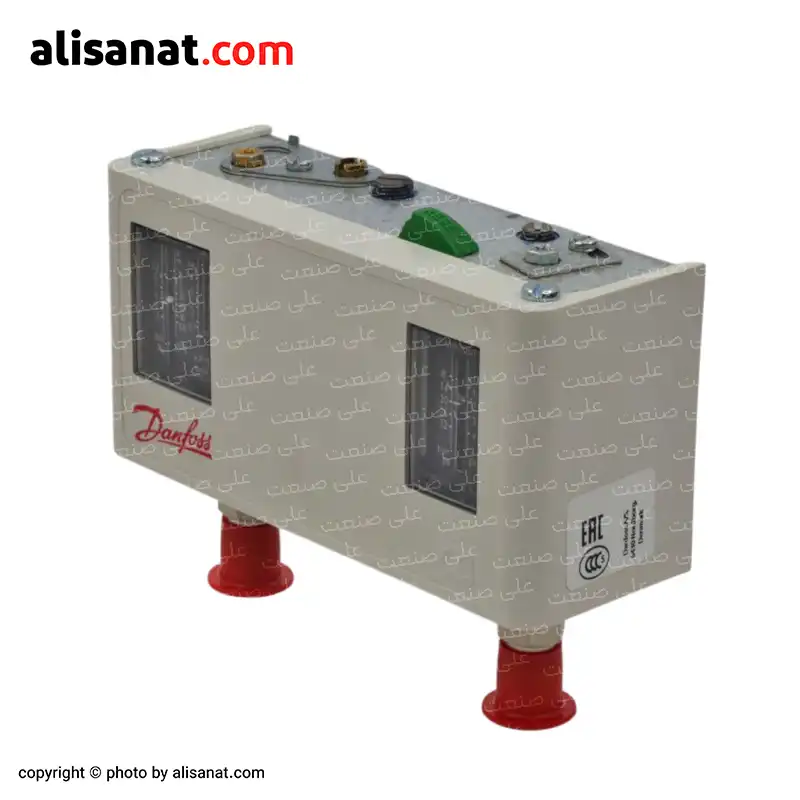

ساختار پرشر سوییچ KP15

در پرشر سوئیچ KP15، اجزای داخلی به‌ گونه‌ ای طراحی شده‌ اند که بتوانند به‌ صورت مکانیکی و بدون نیاز به منبع تغذیه الکترونیکی، تغییرات فشار را حس کرده و به‌ طور مستقیم فرمان قطع یا وصل صادر کنند.

در ادامه، با اجزای اصلی این دستگاه آشنا می‌ شوید:

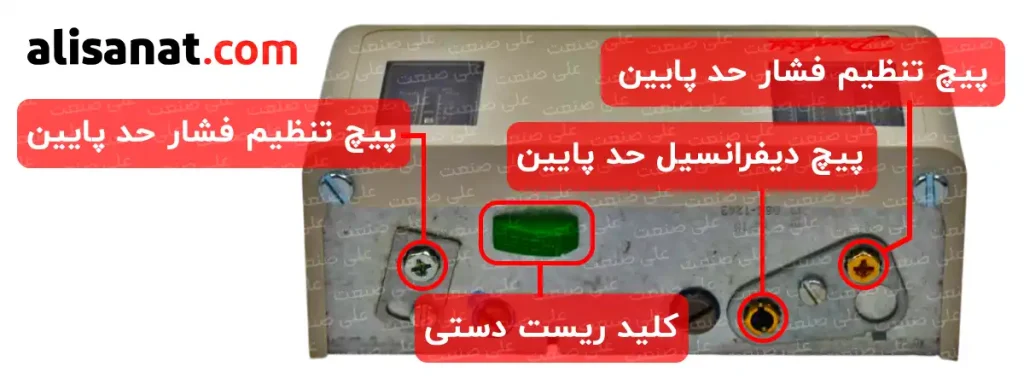

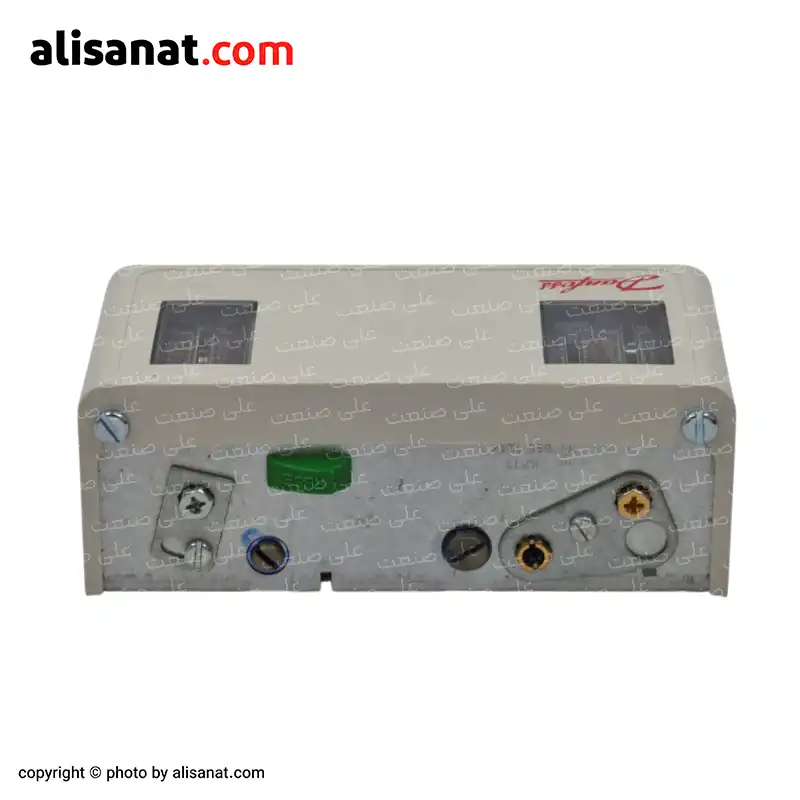

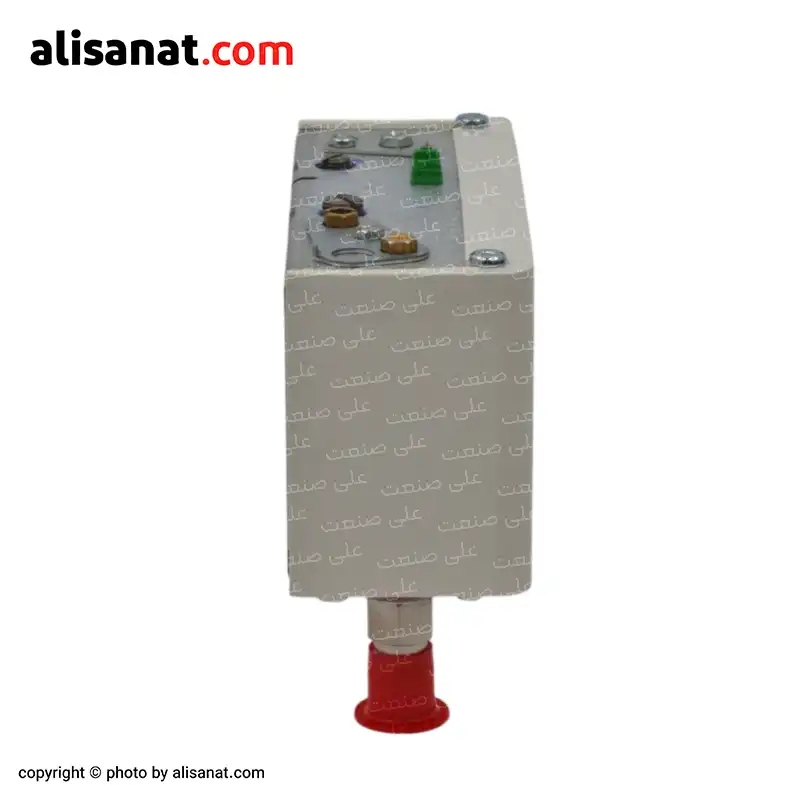

پیچ های تنظیم:

1- پیچ تنظیم فشار پایین (LP Cut-out)

در بخش بالای بدنه قرار دارد و به اپراتور اجازه می‌ دهد تا مقدار فشار قطع در مسیر مکش را تنظیم کند.

مثال: قطع در 1.5 بار برای محافظت از کمپرسور.

2- پیچ تنظیم دیفرانسیل فشار پایین (LP Differential)

در کنار پیچ قبلی و روی همان بخش از بدنه قرار دارد.

با این پیچ می‌ توان فاصله بین نقطه قطع و وصل مجدد را تنظیم کرد تا از نوسانات مکرر جلوگیری شود.

مثال: دیفرانسیل 1.5 بار – وصل مجدد در 3.0 بار.

3- پیچ تنظیم فشار بالا (HP Cut-out)

در سمت مقابل پیچ‌ های LP قرار دارد (بالای پنجره تنظیم HP).

برای تعیین مقدار فشار قطع در مسیر دیسچارج استفاده می‌ شود.

مثال: قطع در 26 بار برای جلوگیری از فشار بیش از حد.

4- مکانیزم ریست دستی (Manual Reset – HP Only)

این مکانیزم فقط در مسیر فشار بالا فعال است.

در صورت افزایش فشار بیش از حد مجاز، کنتاکت‌ ها قطع می‌  شوند و تا زمانی که اپراتور دکمه سبز رنگ ریست را به‌ صورت دستی فشار ندهد (و فشار به حالت ایمن بازنگردد)، دستگاه مجدداً فعال نمی‌ شود.

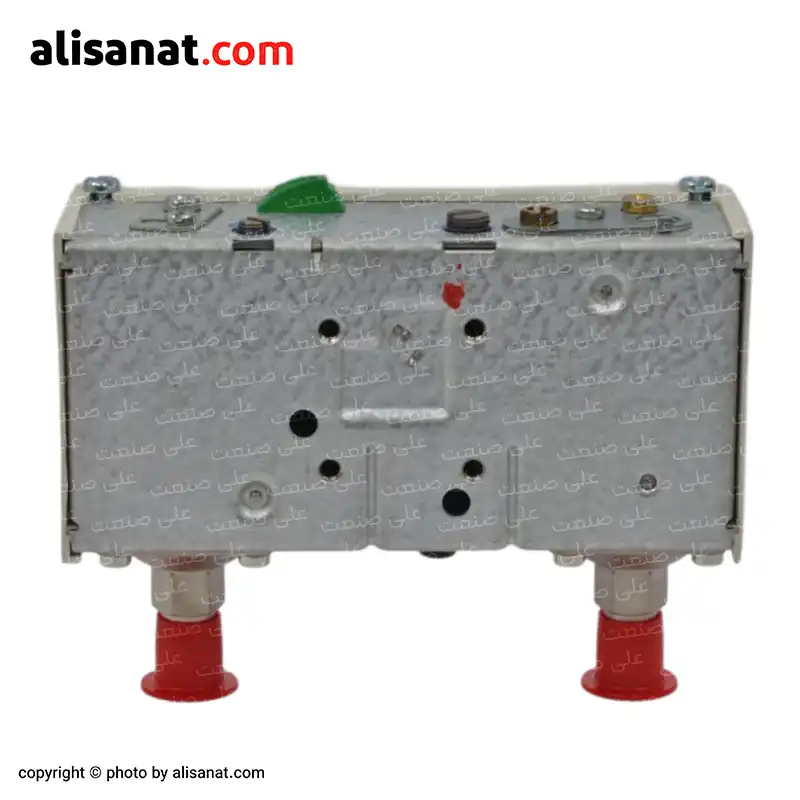

بدنه فلزی مقاوم:

بدنه از فولاد گالوانیزه با مقاومت بالا در برابر رطوبت، لرزش، ضربه و دمای محیط ساخته شده است.

درپوش پلاستیکی بالای دستگاه برای محافظت از ترمینال‌ ها و پیچ‌ های تنظیم استفاده می‌ شود.

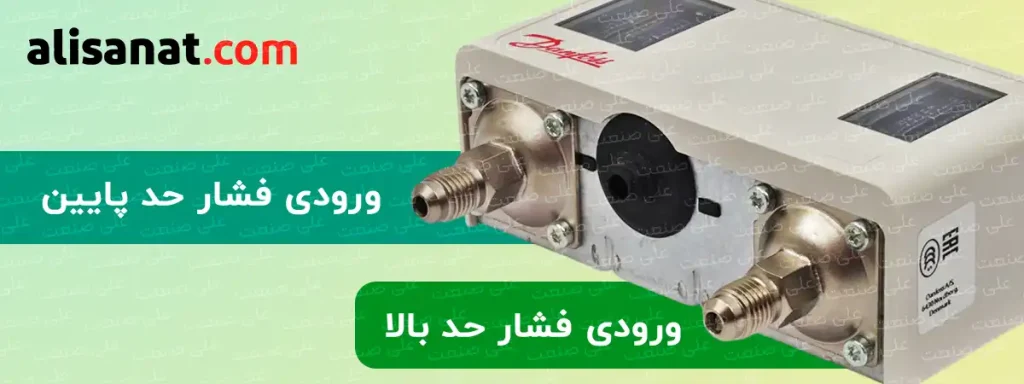

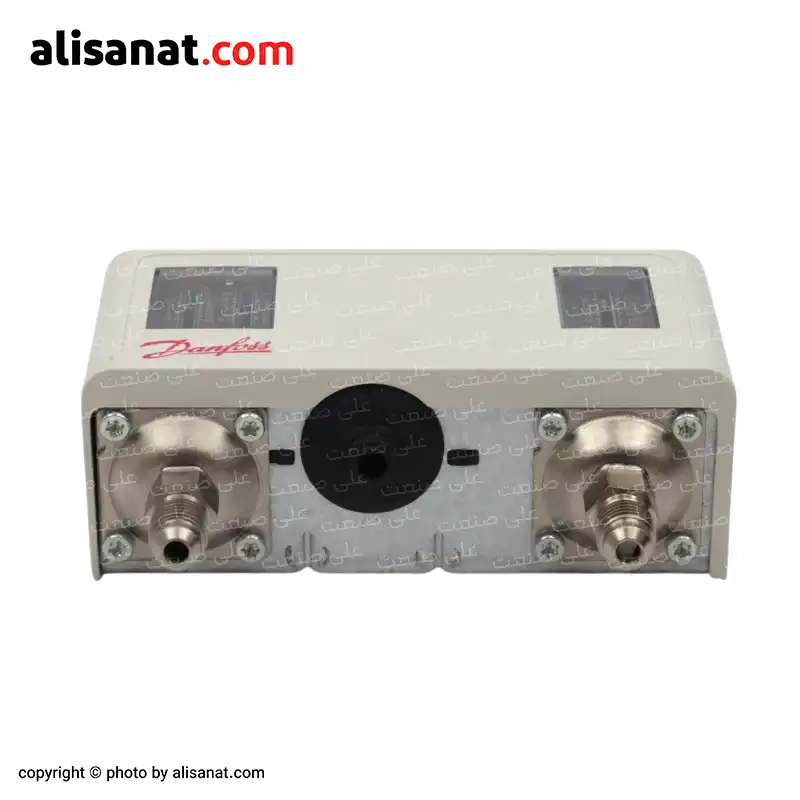

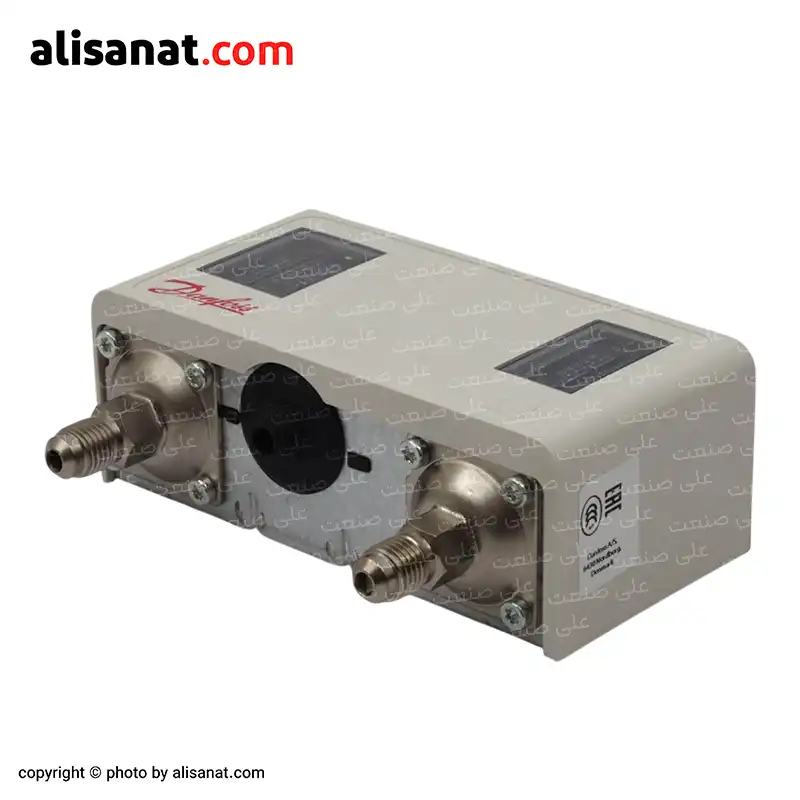

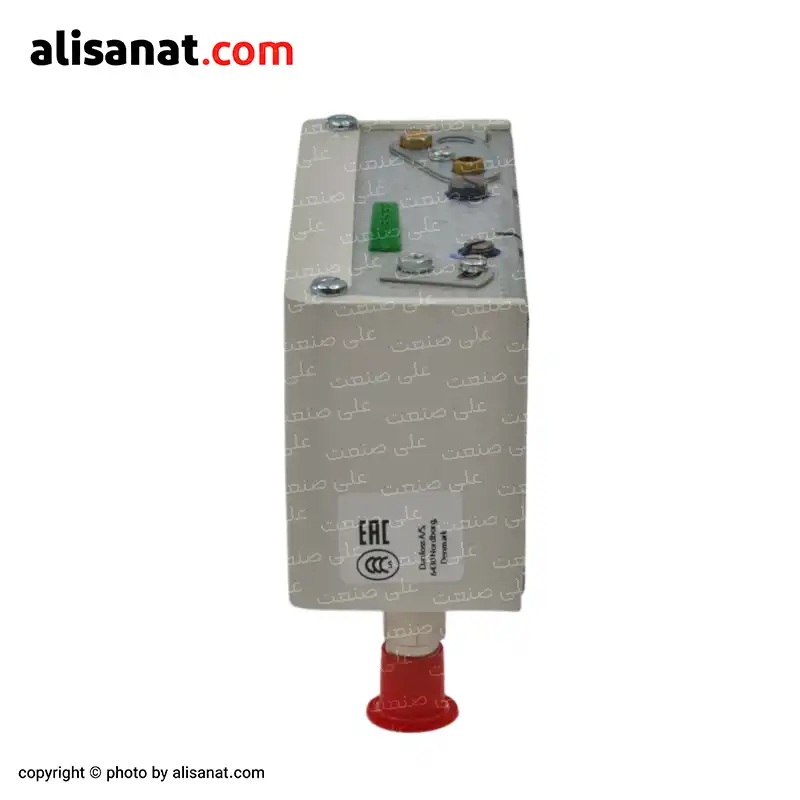

اتصالات فلری فشار:

دو عدد اتصال فلر نری 1/4 اینچ در پایین بدنه تعبیه شده است:

اتصال سمت چپ: به خط مکش (LP)

اتصال سمت راست: به خط دیسچارج (HP)

این اتصالات باید با دقت و گشتاور مناسب نصب شوند تا عملکرد دستگاه صحیح باشد.

نکته کاربردی:

نصب اشتباه این اتصالات یا جا به‌ جا زدن مسیرها می‌ تواند باعث عملکرد نادرست یا حتی خرابی کمپرسور شود.

همیشه به برچسب‌ های LP و HP روی بدنه دقت کنید.

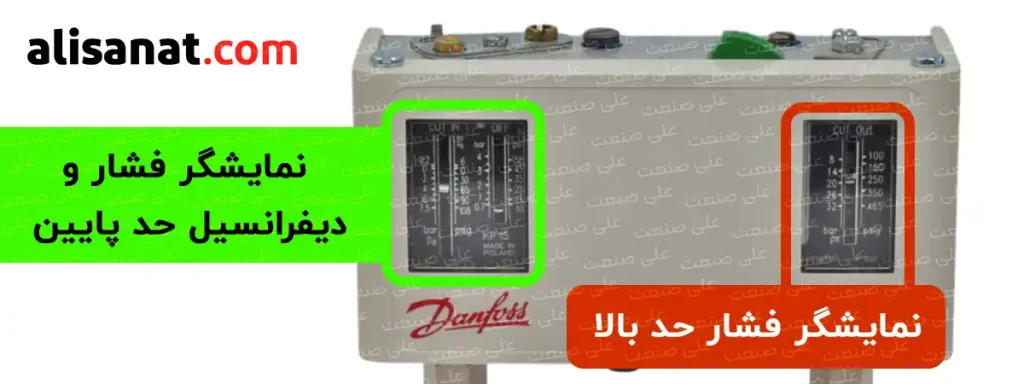

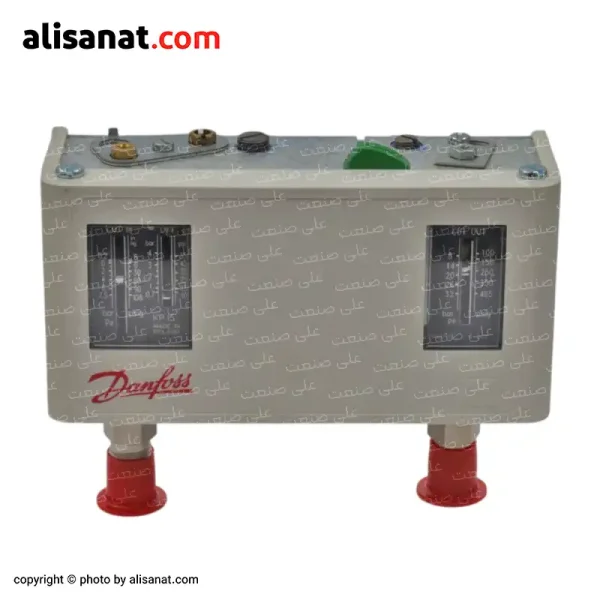

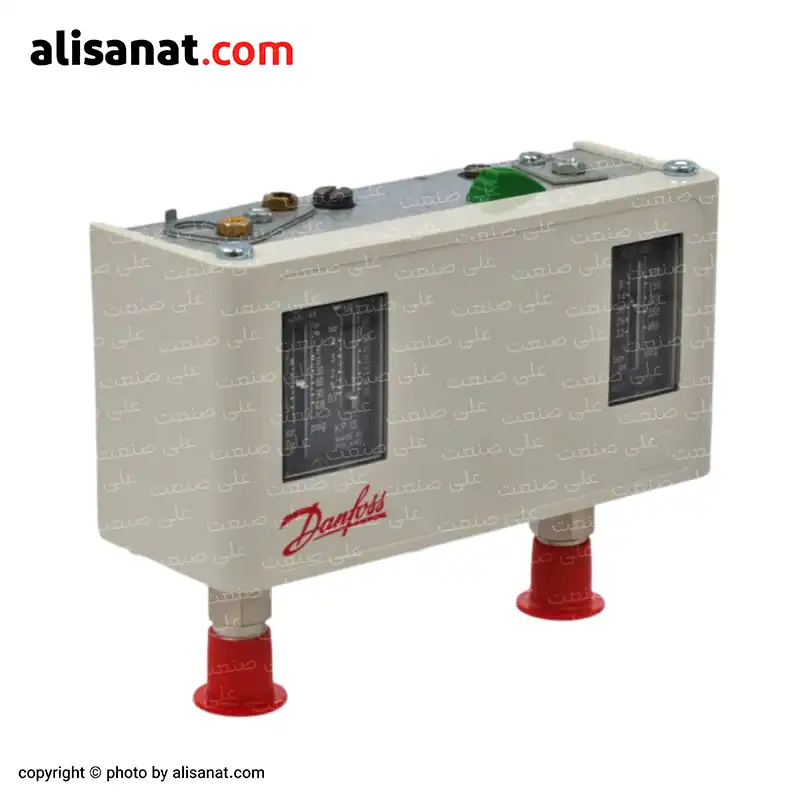

صفحه های نمایش تنظیمات:

در جلوی بدنه پرشر سوئیچ KP15، دو پنجره مدرج شفاف قرار دارد که فشارهای تنظیم‌ شده توسط اپراتور را به‌ صورت عددی و واضح نمایش می‌ دهد:

سمت چپ: نشان‌ دهنده مقدار فشار قطع و دیفرانسیل LP

سمت راست: نشان‌ دهنده فشار قطع HP

این نمایشگرها با دو واحد Bar و psi طراحی شده‌ اند و خوانایی بالایی در نور محیط دارند.

نحوه عملکرد پرشر سوئیچ KP15

نحوه عملکرد را با یک مثال واقعی برای شما شرح می دهیم.

فرض کنیم یک سردخانه صنعتی با کمپرسور و گاز R404A در حال کار است.

در این سیستم یک پرشر سوییچ KP15 نصب شده تا از کمپرسور در برابر شرایط غیر عادی فشار محافظت کند.

تنظیمات دستگاه:

LP Cut-out = 1.5 bar

LP Differential = 1.0 bar → یعنی وصل مجدد در 2.5 bar

HP Cut-out = 26 bar (با ریست دستی)

HP Differential = 4 bar (ثابت) → یعنی وصل مجدد در 22 bar

سناریوی عملکرد درحالت نرمال:

فشار مکش بین 3 تا 5 بار

فشار دیسچارج حدود 15 تا 20 بار

پرشر سوئیچ در حالت وصل (کمپرسور روشن است)

افت فشار مکش به زیر 1.5 بار:

احتمال نشتی، انسداد یا کاهش گاز وجود دارد

پرشر سوییچ مدار برق کمپرسور را قطع می‌ کند

وقتی فشار دوباره به 2.5 بار برسد، به‌ صورت خودکار وصل می‌ شود

افزایش فشار دیسچارج به 26 بار (مثلاً به‌ دلیل خرابی فن کندانسور):

پرشر سوییچ بلافاصله کمپرسور را خاموش می‌ کند

چون این مسیر ریست دستی دارد، حتی اگر فشار کاهش یابد، دستگاه تا زمانی که اپراتور دکمه ریست سبز رنگ را فشار ندهد، راه‌ اندازی نمی‌ شود.

نتیجه‌ گیری:

با این عملکرد:

در فشار پایین، از خشک‌ کاری کمپرسور و قفل شدن آن جلوگیری می‌ شود

در فشار بالا، از ترکیدن لوله‌ ها یا آسیب به کمپرسور جلوگیری می‌ شود

همچنین، مکانیزم ریست دستی در مسیر HP باعث افزایش ایمنی انسانی و سیستمی می‌ شود.

سؤالات متداول درباره پرشر سوئیچ KP15 دانفوس

1. آیا پرشر سوئیچ KP15 فقط با ریست دستی عرضه می‌ شود؟

خیر. پرشر سوئیچ KP15 در دو نسخه اصلی تولید می‌ شود:

مدل با ریست دستی در بخش فشار بالا (کد: 060-124366)

مدل تمام‌ اتوماتیک در هر دو بخش LP و HP (کد: 060-124166)

انتخاب بین این دو بستگی به سطح ایمنی مورد نیاز دارد.

2. آیا می‌ توان از این مدل پرشر سوئیچ دانفوس در مدارهای دیجیتال یا PLC استفاده کرد؟

بله. چون این سوئیچ دارای کنتاکت خشک SPDT است، می‌ تواند به‌ عنوان ورودی دیجیتال به PLC یا ماژول‌ های کنترلی متصل شود، بدون نیاز به مبدل خاص یا رله واسط.

3. اگر دکمه ریست عمل نکند، چه دلیلی دارد؟

دو دلیل رایج:

فشار هنوز به مقدار مجاز برنگشته (مثلاً بالای Cut-in باقی مانده)

خرابی فنری یا قفل داخلی مکانیزم ریست (در این حالت نیاز به بررسی مکانیکی وجود دارد).

4. چطور بفهمم کدام نسخه پرشر سوئیچ KP15 برای ما مناسب‌ تر است؟

اگر سیستم شما حساس، صنعتی یا پرخطر است و نمی‌ خواهید دستگاه بدون بررسی مجدد روشن شود، نسخه ریست دستی را انتخاب کنید.

اگر سیستم شما ساده‌ تر است و نیاز به ریست دستی ندارید، نسخه اتوماتیک گزینه سریع‌ تری است.

جمع‌ بندی و نتیجه‌ گیری

پرشر سوئیچ KP15 دانفوس با طراحی دوگانه و مکانیزم ریست دستی برای فشار بالا، یکی از مطمئن‌ ترین راهکارها برای کنترل ایمن فشار در سیستم‌ های تبرید، چیلر، سردخانه و تجهیزات HVAC است.

پرشر سوئیچ KP15 با ساختار مکانیکی بدون نیاز به برق برای حسگرها، کنتاکت الکتریکی SPDT، بدنه مقاوم، و قابلیت نصب آسان، نه‌ تنها حفاظت موثری از کمپرسور انجام می‌ دهد، بلکه با کاهش تعداد قطعات کنترلی، سیم‌ کشی و زمان نصب را نیز بهینه می‌ سازد.

اگر به‌ دنبال یک پرشر سوییچ مطمئن، ایمن و صنعتی برای سیستم برودتی یا تهویه خود هستید، پرشر سوییچ KP15 گزینه‌ ای حرفه‌ ای و پربازده است.

برای دریافت مشاوره فنی رایگان، استعلام قیمت و خرید این محصول با کارشناسان ما در علی صنعت در ارتباط باشید.
