پرشر سوئیچ گاز طرح دانگز یک پرشر سوئیچ کاملا مشابه با دانگز آلمان است که اغلب برای گاز و تجهیزات مرتبط با آن ، از این پرشر میلی باری استفاده می شود

بزرگنمایی تصویر

دسته: پرشر سوئیچ, ابزار دقیق

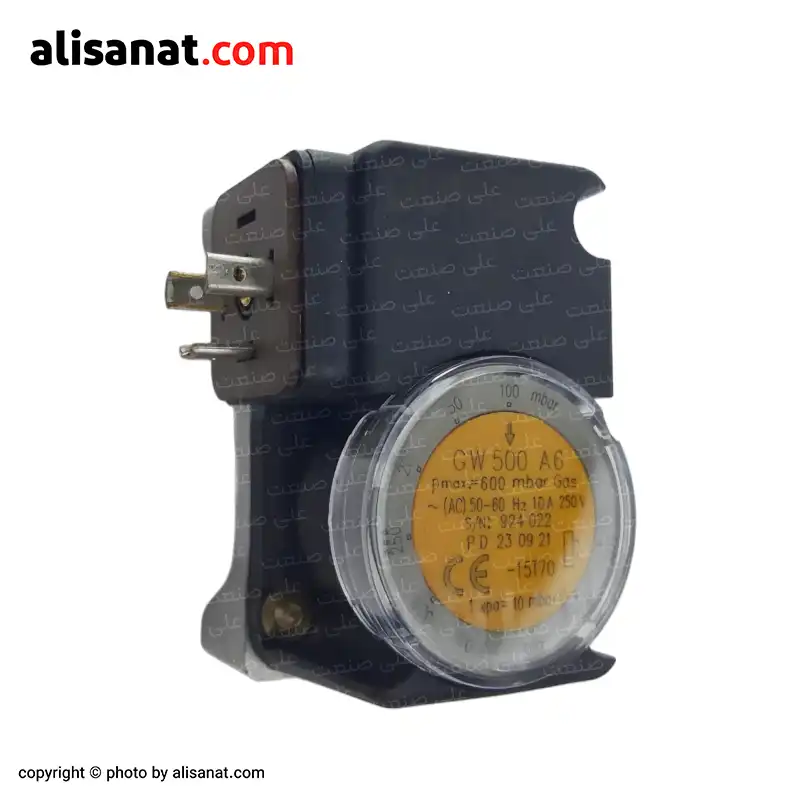

پرشر سوئیچ گاز طرح دانگز GW A6

طرح دانگز و کاملا مشابه با نمونه اصلی
موجود در رنج های مختلف
بدنه آلومینیومی
سایز رزوه 1/4 اینچ
مناسب برای سیال گاز (مشعل ، تاسیسات و…)

قیمت محصول :

4.400.000 تومان

معرفی

پرشر سوئیچ گاز طرح دانگز GW A6

کنترل فشار گاز در مشعل‌ ها، بویلرها و سیستم‌ های تاسیساتی یکی از مهم‌ ترین بخش‌ های ایمنی است.

گاز برخلاف آب یا هوا در فشارهای بسیار پایین و میلی‌ باری جریان دارد و همین موضوع باعث می‌ شود کوچک‌ ترین خطا در تشخیص یا کنترل فشار، احتمال نشت، احتراق نامناسب یا خاموشی ناخواسته مشعل را به‌ دنبال داشته باشد.

به همین دلیل استفاده از پرشرسوئیچ‌ های عمومی، یا تجهیزاتی که برای سیالاتی مثل هوا، روغن یا آب ساخته شده‌ اند، در مسیر گاز کاملاً اشتباه و پرخطر است. پرشر سوئیچ مناسب برای گاز باید ویژگی‌ هایی مثل:

دیافراگم مخصوص گازهای سبک
حساسیت بالا در فشارهای میلی‌ باری
آب‌ بندی کامل در برابر نشت
تأییدیه‌ های الکتریکی و مکانیکی مخصوص تجهیزات گازسوز
و زمان پاسخ‌ دهی قابل پیش‌ بینی

را داشته باشد تا عملکرد سیستم ایمن باقی بماند.

در همین دسته، پرشر سوئیچ گاز طرح دانگز GW A6 یکی از مدل‌ هایی است که دقیقاً بر اساس همین نیاز طراحی شده و برای کار در محدوده‌ های کم‌ فشار گاز شهری و LPG به کار می‌ رود.

معرفی پرشر سوئیچ گاز طرح دانگز مدل GW A6

این پرشر سوئیچ گاز یک تجهیز کنترلی دقیق برای نظارت بر فشار گاز در مشعل‌ ها، دیگ‌ های بخار، کوره‌ ها و سایر سیستم‌ های گازسوز است.

این سری بر اساس طراحی و منطق عملکرد پرشرسوئیچ‌ های شرکت DUNGS آلمان ساخته شده و برای کار در فشارهای بسیار پایین گاز شهری و LPG بهینه‌ سازی شده است.

در این مدل پرشر سوئیچ گاز، فشار ورودی مستقیماً بر دیافراگم اعمال می‌ شود و با رسیدن فشار به مقدار تنظیم‌ شده، کنتاکت داخلی از نوع SPDT تغییر وضعیت داده و فرمان لازم به تابلو کنترل ارسال می‌ شود.

این عملکرد سریع و قابل‌ اعتماد، سری GW A6 را به یکی از گزینه‌ های اصلی در کنترل و ایمن‌ سازی مشعل‌ ها تبدیل کرده است.

تنظیم نقطه عملکرد دستگاه از طریق ولوم Set Point که زیر درپوش شفاف قرار دارد انجام می‌ شود.

کاربر می‌ تواند مقدار فشار سوئیچ‌ کردن را متناسب با نیاز سیستم انتخاب کند و دستگاه دقیقاً در همان نقطه فرمان دهد.

این سازوکار، همراه با رنج‌ های مختلف از 1 تا 500 میلی‌ بار، امکان استفاده از این مدل را در انواع مشعل‌ های صنعتی، تجاری و تأسیساتی فراهم کرده است.

نسخه‌ های موجود در بازار ایران از نوع طرح دانگز – ساخت چین هستند که از نظر ظاهر، رفتار سوئیچینگ و دقتِ عملکرد، شباهت بسیار زیادی به مدل اصلی دارند و سال‌ هاست در سیستم‌ های گرمایشی و گازسوز مورد استفاده قرار می‌ گیرند.

تنوع رنج‌ ها نیز انتخاب صحیح مدل را برای انواع کاربردها ساده‌ تر می‌ کند.

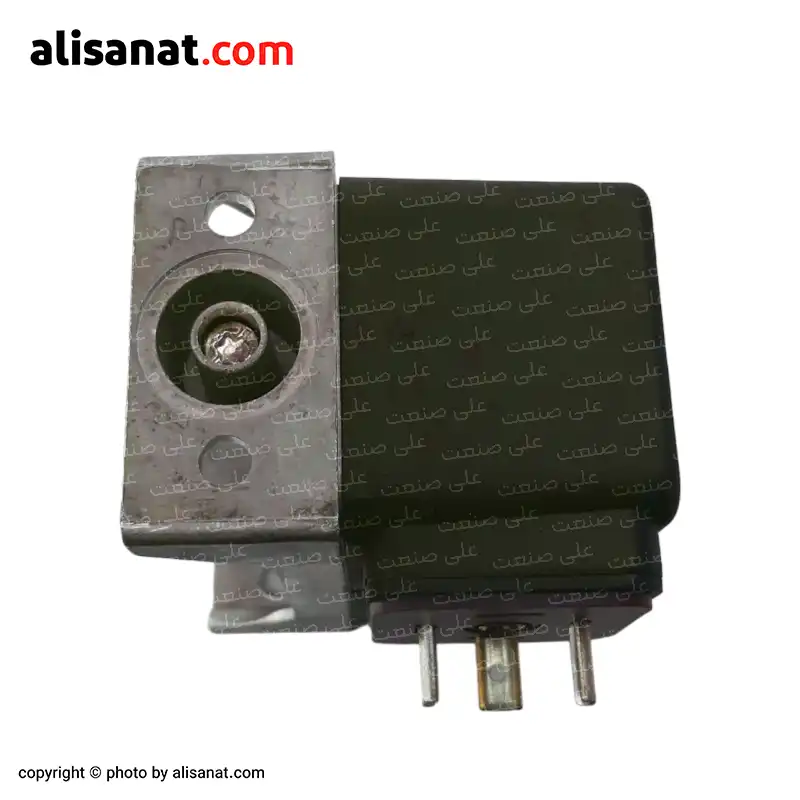

ساختار و اجزای پرشر سوئیچ گاز

پرشر سوئیچ گاز سری GW A6 بر پایه‌ ی طراحی صنعتی DUNGS ساخته شده و از مجموعه‌ ای از اجزای مکانیکی دقیق تشکیل شده که برای تشخیص فشارهای بسیار پایین گاز شهری بهینه شده‌ اند.

1- بدنه آلومینیومی ریخته‌ گری

ساختار اصلی دستگاه از آلومینیوم قالب‌ ریزی‌ شده است تا مقاومت مکانیکی، پایداری حرارتی و آب‌ بندی مناسب در محیط‌ های تاسیساتی تضمین شود.

2- دیافراگم

دیافراگم NBR با حساسیت بالا قلب عملکرد این پرشر سوئیچ گاز است و تغییرات میلی‌ باری فشار را مستقیماً ثبت می‌ کند.

طراحی محفظه دیافراگم طوری انجام شده که پاسخ‌ دهی یکنواخت و بدون نوسان داشته باشد.

3- مکانیزم انتقال نیرو

نیروی حاصل از حرکت دیافراگم از طریق یک linkage دقیق به سوئیچ انتقال می‌ یابد.

این بخش وظیفه دارد تغییرات بسیار جزئی فشار را بدون تأخیر و با تکرارپذیری بالا به کنتاکت منتقل کند.

4- کنتاکت الکتریکی SPDT

میکروسوئیچ داخلی از نوع SPDT است و امکان استفاده به‌ صورت NO یا NC را فراهم می‌ کند.

ظرفیت 10A–250VAC آن باعث شده برای فرمان‌ دهی مستقیم به تجهیزات گازسوز و تابلو کنترل مناسب باشد.

5- ولوم تنظیم Set Point

ولوم تنظیم زیر درپوش شفاف قرار دارد و حد بالای فشار سوئیچ‌ کردن را تعیین می‌کند.

این مجموعه شامل فنر اصلی و مکانیزم تنظیم نقطه عملکرد است.

6- درپوش شفاف محافظ

کاوری مقاوم که وظیفه محافظت از ولوم تنظیم را بر عهده دارد و از تغییر ناخواسته تنظیمات جلوگیری می‌ کند.

دسترسی به آن ساده و بدون نیاز به ابزار پیچیده است.

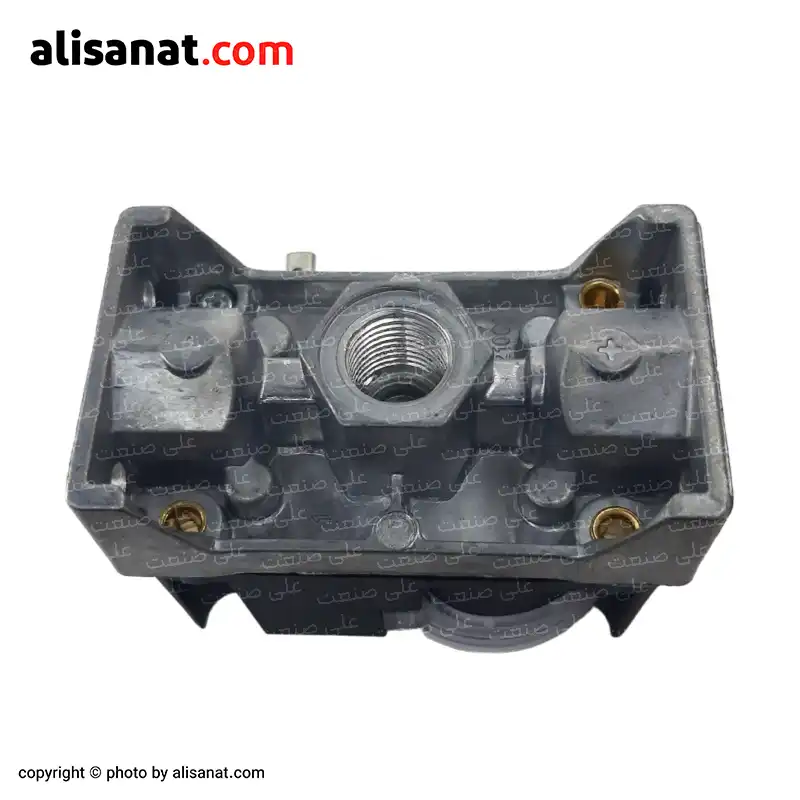

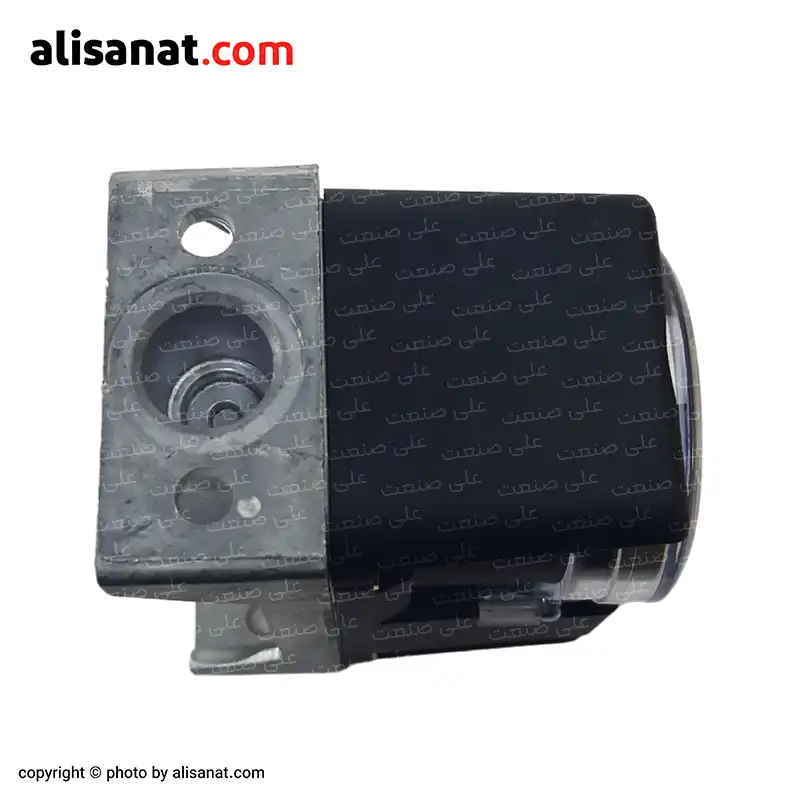

7- اتصال ورودی فشار

ورودی فشار دستگاه با رزوه 1/4 G اینچ مطابق استاندارد ISO 228 ساخته شده و برای نصب روی خطوط کم‌ فشار گاز طراحی شده است.

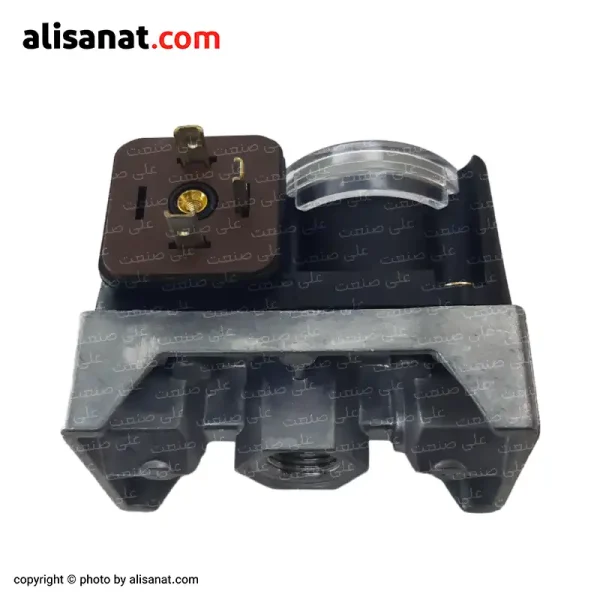

8- محفظه ترمینال برق (Terminal Housing)

کانکشن الکتریکی در بخشی مستقل با درجه حفاظت IP54 قرار دارد تا سیم‌ کشی دستگاه در برابر رطوبت و گرد و غبار ایمن باشد.

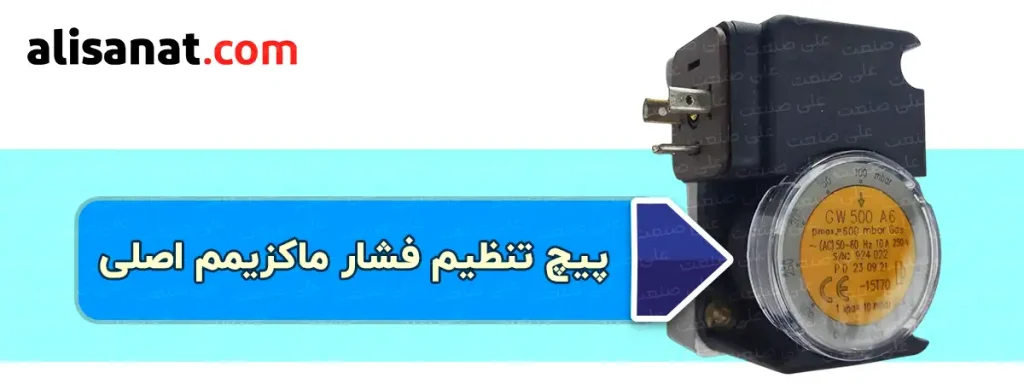

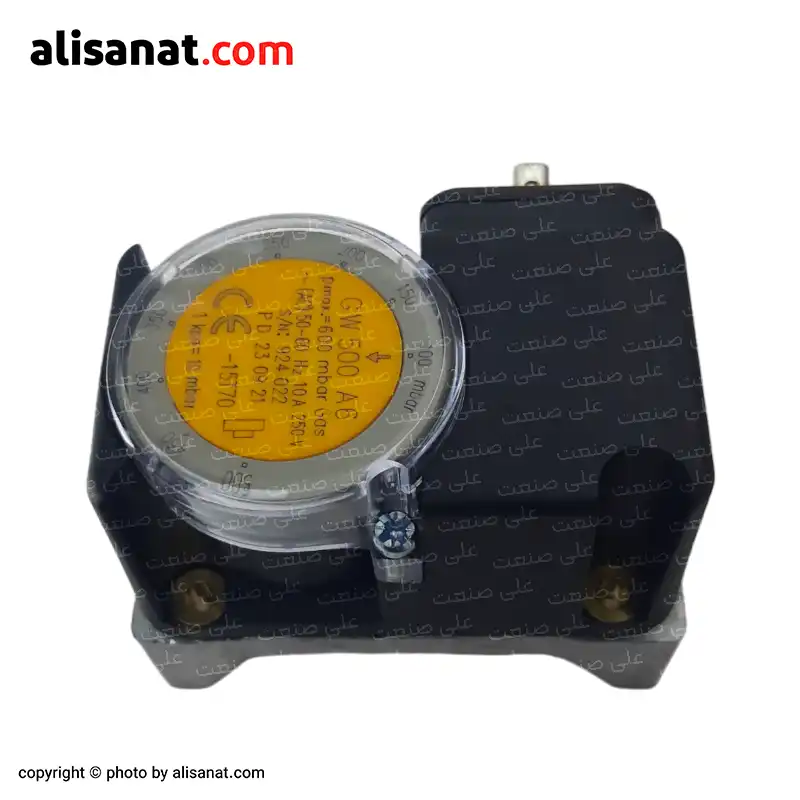

ولوم تنظیم فشار (Set Point) در پرشر سوئیچ گاز

در پرشر سوئیچ دانگز سری GW A6 نقطه عملکرد دستگاه یا همان حد بالای فشار از طریق یک ولوم تنظیم اختصاصی تعیین می‌ شود.

این ولوم در بخش جلوی دستگاه و زیر درپوش شفاف محافظ قرار دارد تا تنظیمات دستگاه در برابر گرد و غبار، رطوبت و ضربه ایمن بماند.

نحوه کار ولوم تنظیم

با برداشتن درپوش، ولوم تنظیم در دسترس قرار می‌ گیرد.

با چرخاندن این ولوم، میزان فشاری که دستگاه باید در آن سوئیچ کند مشخص می‌ شود.

این مقدار مستقیماً روی درجه‌ بندی بدنه (میلی‌ بار) قابل مشاهده است.

وظیفه ولوم تنظیم:

تعیین دقیق Set Point یعنی فشار عملکرد پرشر سوئیچ
تغییر میزان فشرده‌ سازی فنر داخلی
تنظیم رفتار سوئیچ در لحظه‌ ای که فشار به مقدار تعیین‌ شده می‌ رسد

در سری GW A6 تنها حد بالا توسط ولوم تنظیم می‌ شود و حد پایین به‌ صورت خودکار بر اساس دیفرانسیل ثابت دستگاه تعیین می‌ گردد.

دیفرانسیل (Differential) در پرشر سوئیچ گاز

در پرشر سوئیچ‌ های گاز سری GW A6 مقدار دیفرانسیل (∆p) یا اختلاف بین «فشار قطع» و «فشار وصل» به‌ صورت کارخانه‌ ای تنظیم شده و قابل تغییر توسط کاربر نیست.

این دیفرانسیل همان مقدار اختلافی است که باعث می‌ شود دستگاه پس از عمل‌ کردن در حد بالا، تنها زمانی به وضعیت اولیه برگردد که فشار به اندازه مشخصی کمتر شود.

چرا دیفرانسیل مهم است؟

از قطع‌ و وصلی‌ های پیاپی مشعل جلوگیری می‌ کند
باعث پایداری شعله و عملکرد یکنواخت می‌ شود
رفتار دستگاه را در فشارهای میلی‌ باری قابل پیش‌ بینی می‌ کند

نحوه تعیین دیفرانسیل در سری GW A6

در این سری، مقدار دیفرانسیل تابع ست‌ پوینت انتخاب‌ شده است؛

یعنی هرچه فشار تنظیم‌ شده بالاتر باشد، مقدار ∆p نیز به‌ طور طبیعی کمی افزایش پیدا می‌ کند.

این رفتار دقیقاً مطابق نمودار Switching Difference در کاتالوگ DUNGS است.

مقادیر دیفرانسیل بر اساس کاتالوگ (استاندارد DUNGS)

مدل	رنج تنظیم (mbar)	دیفرانسیل در پایین‌ ترین ست‌ پوینت فشار	دیفرانسیل در بالاترین ست‌ پوینت
GW 3 A6	1 - 3	≈ 0.5 mbar	≈ 0.8 mbar
GW 10 A6	2 - 10	≈ 1.3 mbar	≈ 1.5 mbar
GW 50 A6	2 - 50	≈ 1.5 mbar	≈ 3.0 mbar
GW 150 A6	50 - 150	≈ 7.5 mbar	≈ 12.5 mbar
GW 500 A6	100 - 500	≈ 15 mbar	≈ 27.5 mbar

نتیجه عملی دیفرانسیل

برای مثال اگر ست‌ پوینت روی 10 mbar باشد:

دستگاه در 10 mbar فرمان سوئیچ صادر می‌ کند.
در حدود 8.5 mbar به وضعیت اولیه بر می‌ گردد

اگر در مدل GW 500 A6 ست‌ پوینت روی 300 mbar تنظیم شود:

فرمان در 300 mbar صادر می‌ شود
بازگشت در حدود 272–285 mbar خواهد بود (بسته به نمودار ∆p)

این اختلاف دقیق همان چیزی است که باعث پایداری عملکرد دستگاه در سیستم‌ های گازسوز می‌ شود.

نحوه عملکرد پرشر سوئیچ گاز

عملکرد پرشر سوئیچ گاز GW A6 بر پایه‌ ی یک مکانیزم مکانیک ، دیافراگمی طراحی شده که بتواند فشارهای بسیار پایین گاز شهری را با دقت میلی‌ باری تشخیص دهد.

این سیستم بدون نیاز به برق داخلی کار می‌ کند و تنها تغییرات فشار گاز، وضعیت کنتاکت را تعیین می‌ کند.

1- ورود فشار گاز به محفظه دیافراگم

فشار گاز از طریق ورودی رزوه G 1/4 وارد محفظه داخلی می‌ شود و مستقیماً بر سطح دیافراگم اعمال می‌ گردد.

دیافراگم متناسب با مقدار فشار، جابجا می‌ شود و این جابجایی پایه‌ ی عملکرد دستگاه است.

2- انتقال حرکت دیافراگم به سوئیچ

حرکت دیافراگم از طریق یک مکانیزم انتقال نیرو (Linkage) به میکروسوئیچ داخلی منتقل می‌ شود.

این سازوکار طوری طراحی شده که:

تأخیر نداشته باشد
خطای مکانیکی به حداقل برسد
واکنش دستگاه در فشارهای میلی‌ باری پایدار باشد

3- سوئیچ‌ کردن در “حد بالا”

وقتی فشار گاز به مقدار تنظیم‌ شده روی ولوم Set Point برسد:

کنتاکت داخلی SPDT تغییر وضعیت می‌ دهد
فرمان قطع یا وصل به مشعل، فن یا تابلوکنترل ارسال می‌ شود

این نقطه را Pressure Rising Switching Point می‌ گویند.

4- بازگشت دستگاه در “حد پایین” (بر اساس دیفرانسیل)

پس از صدور فرمان، اگر فشار کاهش یابد و به میزان ∆p (دیفرانسیل) کمتر از ست‌ پوینت برسد:

دستگاه مجدداً به وضعیت اولیه باز می‌ گردد
کنتاکت از حالت عمل‌ کرده خارج می‌ شود

این نقطه را Pressure Falling Switching Point می‌ نامند.

5- نتیجه عملکرد در سیستم‌ های گازسوز

این عملکرد پرشر سوئیچ گاز باعث می‌ شود:

مشعل تنها وقتی روشن شود که فشار گاز به حد ایمن رسیده باشد
در صورت کم‌ فشاری گاز، سیستم سریعاً خاموش گردد
از نوسان شعله، احتراق ناقص و خطرات احتمالی جلوگیری شود
تجهیزات شما رفتار کاملاً قابل‌ پیش‌ بینی داشته باشند

نحوه نصب صحیح پرشر سوئیچ گاز

عملکرد پرشر سوئیچ گاز سری GW A6 وابسته به این است که در موقعیت درست نصب شود.

طبق دستورالعمل DUNGS، تنها یک جهت نصب مجاز وجود دارد و قرار دادن دستگاه در هر حالت دیگری می‌ تواند باعث خطا در عملکرد، نوسان سوئیچ و کاهش دقت تشخیص فشار شود.

پوزیشن مجاز نصب

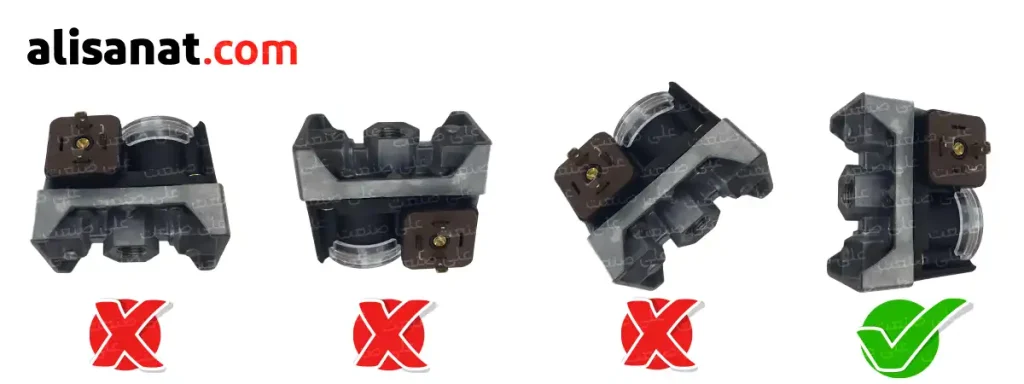

در تصویر زیر (علامت ✓) پوزیشن صحیح نمایش داده شده است:

پرشر سوئیچ گاز باید به‌ صورت عمودی نصب شود؛

به طوری که:

محفظه شفاف درجه‌ بندی رو به جلو باشد
ورودی فشار در پایین قرار گیرد
دیافراگم در وضعیت طبیعی و بدون فشار جانبی کار کند

این حالت تنها وضعیت استانداردی است که دقت و پایداری دستگاه را تضمین می‌ کند.

پوزیشن‌ های غیر مجاز (تصاویر X)

سه حالت دیگر که با علامت‌ های × مشخص شده‌ اند، همگی باعث ایجاد خطا می‌ شوند، زیرا:

دیافراگم در وضعیت ناپایدار قرار می‌ گیرد
نقطه سوئیچ دقیق نیست
برگشت کنتاکت دیر یا زود انجام می‌ شود
در فشارهای میلی‌ باری احتمال خطای عملکرد بسیار بالا می‌ رود

این تصاویر غلط بودن نصب افقی، نصب با چرخش 90 درجه و نصب با محور جانبی را کاملاً روشن نشان می‌ دهند.

نکته فنی مهم

در دیتاشیت اصلی DUNGS بخش Installation Position دقیقاً همین محدودیت جهت نصب را مشخص کرده است و سازنده تأکید می‌ کند که نصب در هر حالت دیگری باعث کاهش دقت دستگاه خواهد شد.

مشخصات فنی پرشر سوئیچ گاز دانگز

در جدول زیر مجموعه کامل مشخصات فنی سری GW A6 (مطابق کاتالوگ DUNGS) آورده شده است:

مشخصات کلی:

ویژگی	مقدار / توضیحات
کاربرد	کنترل فشار گازهای کم‌ فشار (گاز شهری NG و LPG)
نوع عملکرد	مکانیکی - دیافراگمی
نوع کنتاکت	SPDT (دارای NO و NC)
ظرفیت کنتاکت	10A – 250VAC
نوع تنظیم	تنظیم حد بالا (Set Point) با ولوم
دیفرانسیل (Δp)	ثابت و تابع ست‌ پوینت (غیرقابل‌ تنظیم)
حدپایین عملکرد	ست‌ پوینت − دیفرانسیل (مطابق جدول رنج‌ ها)

رنج های پرشر سوئیچ گاز برند دانگز

مدل	محدوده تنظیم (mbar)
GW 3 A6	1 - 3
GW 10 A6	2 - 10
GW 50 A6	5 - 50
GW 150 A6	50 - 150
GW 500 A6	100 - 500

مشخصات محیطی و ساختاری پرشر سوئیچ گاز برند دانگز

ویژگی	مقدار
دمای مجاز محیط	‎−15 تا +70°C
دمای مجاز سیال	‎−15 تا +70°C
درجه حفاظت الکتریکی	IP54
جنس بدنه	آلومینیوم ریخته‌ گری
جنس دیافراگم	NBR
رزوه ورودی گاز	1/4 اینچ G (مطابق ISO 228)
کشور سازنده	چین

اگر در حال طراحی یا سرویس یک مشعل، بویلر یا سیستم گازسوز هستید و به یک پرشر سوئیچ گاز مطمئن نیاز دارید، سری GW A6 یکی از استانداردترین و قابل‌ اعتمادترین گزینه‌ های موجود در بازار ایران است.

تیم فنی علی‌ صنعت آماده است تا بر اساس نوع مشعل، ظرفیت پروژه و رنج فشار موردنیاز، مناسب‌ ترین مدل را به شما ارائه کند.

برای دریافت مشاوره تخصصی، استعلام موجودی و ثبت سفارش قطعی، می‌ توانید با کارشناسان ما در واحد فروش و پشتیبانی در تماس باشید.

محصولات مرتبط:

پرشر سوئیچ طرح ساگی نامی

پرشر سوئیچ فشنگی ساکو

پرشر سوئیچ دانفوس KP1 طرح اصلی

مشخصات

شرکت سازندهاین آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد	طرح دانگز (DUNGS)
کشور سازندهاین کشور سازنده ی اصلی این محصول می باشد	چین
بیشترین فشار کاریاین مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد)	500 تا 600 میلی بار
کد کالااین کد همان کدی است که شرکت سازنده برای هر محصول در نظر گرفته است	GW A6
سیال مناسببیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است	گاز های گروه 1 ، 2 ، 3
جنس بدنه ی اصلیاین آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است	آلومینیوم
تعداد کل پورت هاتمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند	یک
سایز رزوهاین عدد بیانگر سایز تنها رزوه ی اتصال محصول است	1/4 ( یک چهارم اینچ )
دمای کاریدمای کاری همان دمایی است که محصول در این محدوده بیشترین کارایی را داشته و عملکرد صحیح و دقیقی را از خود به نمایش می گذارد	15- تا 70+ درجه سانتیگراد
