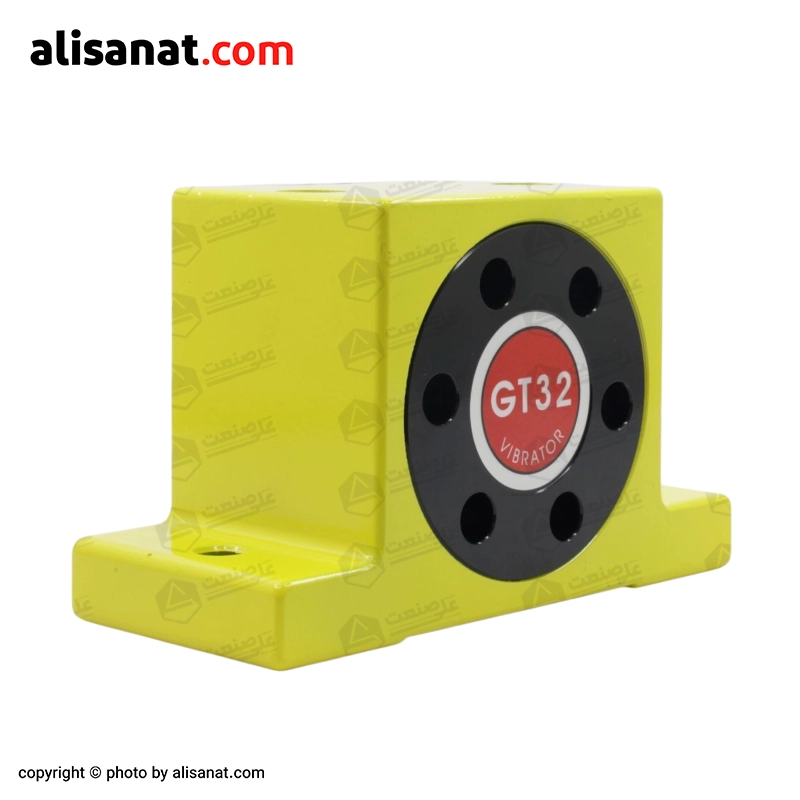

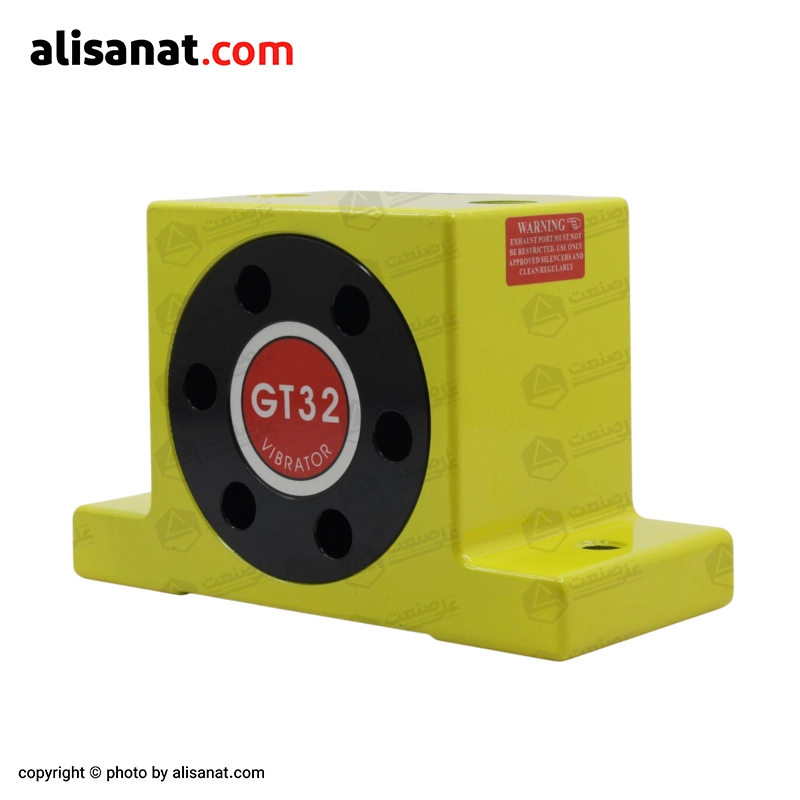

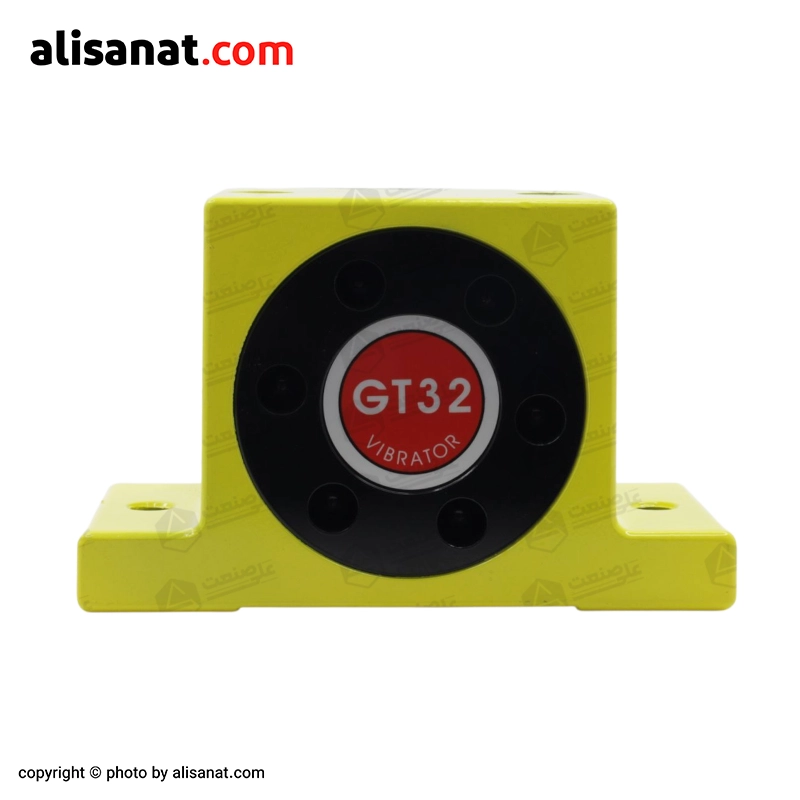

ویبراتور پنوماتیک GT

بازدهی انرژی بالا با کمترین میزان مصرف هوای فشرده
تولید ارتعاش پرقدرت و یکنواخت به دلیل ساختار توربینی حرفه‌ ای
عملکرد بدون نیاز به روغن‌ کاری (Oil-Free)
قابلیت کارکرد ایمن در محیط‌ های انفجاری (ATEX)
امکان تنظیم دقیق فرکانس و ضربه با فشار هوا

قیمت محصول :

3.250.000 تومان

معرفی

ویبراتور پنوماتیک سری GT، راهکار مهندسی برای رفع پل‌ زدن و توقف جریان مواد

در بسیاری از خطوط تولید صنعتی که با مواد پودری، گرانولی یا دانه‌ درشت سروکار دارند، یکی از چالش‌ های جدی، توقف ناگهانی جریان مواد در سیلو یا قیف است.

پدیده‌ هایی مانند Bridging (پل‌ زدن) و Ratholing (موش‌ کوری) باعث می‌ شوند مواد در دهانه خروجی مخزن قفل شده و فرآیند تولید مختل شود.

در چنین شرایطی استفاده از ضربات مکانیکی یا چکش نه‌ تنها مشکل را به‌ صورت اصولی حل نمی‌ کند، بلکه می‌ تواند منجر به:

دفرمه شدن بدنه مخزن
افزایش تراکم مواد
ایجاد تنش‌ های سازه‌ ای
و کاهش عمر تجهیز شود

راهکار مهندسی برای این مشکل، استفاده از ویبراتور پنوماتیک (ویبراتور بادی) است، تجهیزی که با ایجاد ارتعاشات کنترل‌ شده و مداوم، پیوند بین ذرات را شکسته و جریان مواد را برقرار می‌ کند.

در میان انواع مختلف ویبراتورهای بادی (ساچمه‌ ای، پیستونی، غلتکی)، ویبراتور پنوماتیک سری GT از نوع توربینی به دلیل راندمان بالا، صدای کم و عدم نیاز به روغن‌ کاری، یکی از پیشرفته‌ ترین گزینه‌ های موجود در صنعت محسوب می‌ شود.

در ادامه این مقاله، به بررسی کامل مشخصات فنی، عملکرد، مزایا و نحوه انتخاب مدل مناسب از سری ویبراتور پنوماتیک GT خواهیم پرداخت.

چرا سری GT در میان ویبراتورهای پنوماتیک انتخاب مهندسان است؟

در بازار ویبراتورهای بادی، مدل‌ های متنوعی از جمله ساچمه‌ ای (Ball Type)، پیستونی و غلتکی وجود دارند.

با این حال، در پروژه‌ هایی که پایداری عملکرد، صدای کم و حداقل نیاز به نگهداری اهمیت دارد، مهندسان معمولاً به سراغ ویبراتورهای توربینی سری GT می‌ روند.

ویبراتور پنوماتیک سری GT بر پایه یک توربین نامتعادل با سرعت بالا طراحی شده است.

این طراحی باعث می‌ شود:

ارتعاش یکنواخت و پایدار تولید شود
نویز صوتی در محدوده قابل قبول صنعتی باقی بماند
استهلاک مکانیکی به حداقل برسد
و دستگاه بدون نیاز به روغن‌ کاری در خط باد کار کند

برخلاف مدل‌ های ساچمه‌ ای که نیروی ضربه‌ ای تولید می‌ کنند، ویبراتور پنوماتیک سری GT ارتعاشی پیوسته و فرکانس بالا ایجاد می‌ کند.

این نوع ارتعاش برای مواد ریزدانه و چسبنده بسیار مؤثرتر است، زیرا بدون وارد کردن شوک‌ های ناگهانی به بدنه مخزن، جریان را برقرار می‌ کند.

به همین دلیل، این ویبراتور پنوماتیک در صنایع زیر کاربرد گسترده‌ ای دارد:

صنایع غذایی و آرد
صنایع شیمیایی و پلیمری
صنایع سیمان و بتن
خطوط بسته‌ بندی پودر و گرانول

ساختار داخلی و مهندسی ویبراتور پنوماتیک سری GT

ویبراتور پنوماتیک سری GT از نظر طراحی داخلی، یک سیستم دوار با عدم‌ تعادل کنترل‌ شده است که با حداقل قطعات متحرک، بیشترین بازده ارتعاشی را تولید می‌ کند.

این سادگی مهندسی، علت اصلی دوام بالا و نیاز حداقلی به نگهداری در این سری است.

ساختار این ویبراتور پنوماتیک را می‌ توان در دو بخش اصلی بررسی کرد:

مکانیزم داخلی (Rotary Turbine Mechanism)

قلب تپنده ویبراتور پنوماتیک سری GT، یک توربین آلومینیومی سخت‌ کاری شده است که به‌ صورت نامتعادل طراحی شده است.

اجزای اصلی داخلی:

توربین نامتعادل (Unbalanced Turbine)

داخل بدنه، یک چرخ توربین قرار دارد که در بخشی از آن جرم اضافه تعبیه شده است.

این عدم‌ تعادل جرمی باعث می‌ شود هنگام چرخش با سرعت بالا، نیروی گریز از مرکز تولید شود.

هرچه سرعت چرخش بیشتر باشد، نیروی ارتعاشی افزایش می‌ یابد. به همین دلیل:

افزایش فشار هوا → افزایش دور → افزایش نیروی ارتعاش
کاهش فشار هوا → کاهش فرکانس و نیرو

این قابلیت، امکان تنظیم دقیق ارتعاش را تنها با یک رگولاتور پنوماتیک فراهم می‌ کند.

بلبرینگ‌ های آب‌ بندی‌ شده (Sealed Bearings)

توربین روی دو بلبرینگ مخصوص دور بالا سوار شده است که:

از نوع Sealed (آب‌ بندی شده) هستند
با گریس مخصوص از پیش پر شده‌اند (Pre-Lubricated)
نیازی به روغن‌ کاری در خط باد ندارند

این طراحی باعث می‌ شود ویبراتور پنوماتیک سری GT در دسته Oil-Free قرار گیرد و برای صنایع غذایی و دارویی مناسب باشد.

محفظه جریان هوا (Air Channeling Cavity)

هوای فشرده از طریق پورت ورودی، به‌ صورت هدایت‌ شده به پره‌ های توربین برخورد می‌ کند.

طراحی کانال‌ های داخلی به‌ گونه‌ ای است که:

کمترین افت فشار ایجاد شود
بیشترین راندمان انتقال انرژی به توربین حاصل گردد

پس از انتقال انرژی، هوا از پورت خروجی تخلیه می‌ شود.

نکته فنی مهم:

مسدود شدن پورت خروجی باعث ایجاد فشار معکوس (Back Pressure) و کاهش سرعت توربین خواهد شد.

ساختار بیرونی و اجزای نصب

اگر ساختار داخلی وظیفه تولید نیرو را بر عهده دارد، بدنه بیرونی مسئول انتقال مؤثر آن به سازه است.

بدنه اصلی (Aluminium Housing)

بدنه از آلیاژ آلومینیوم اکسترود شده ساخته شده که:

وزن پایین
مقاومت بالا در برابر ضربه
دفع حرارت مناسب
مقاومت در برابر خوردگی

را فراهم می‌ کند.

در برخی مدل‌ ها پوشش آنودایز یا رنگ صنعتی مقاوم نیز ارائه می‌ شود.

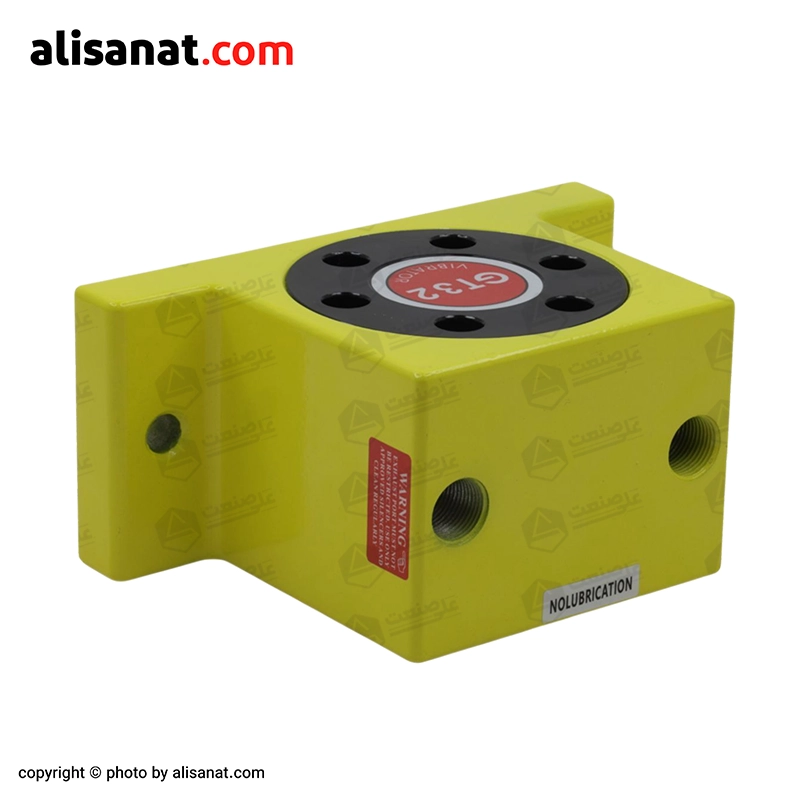

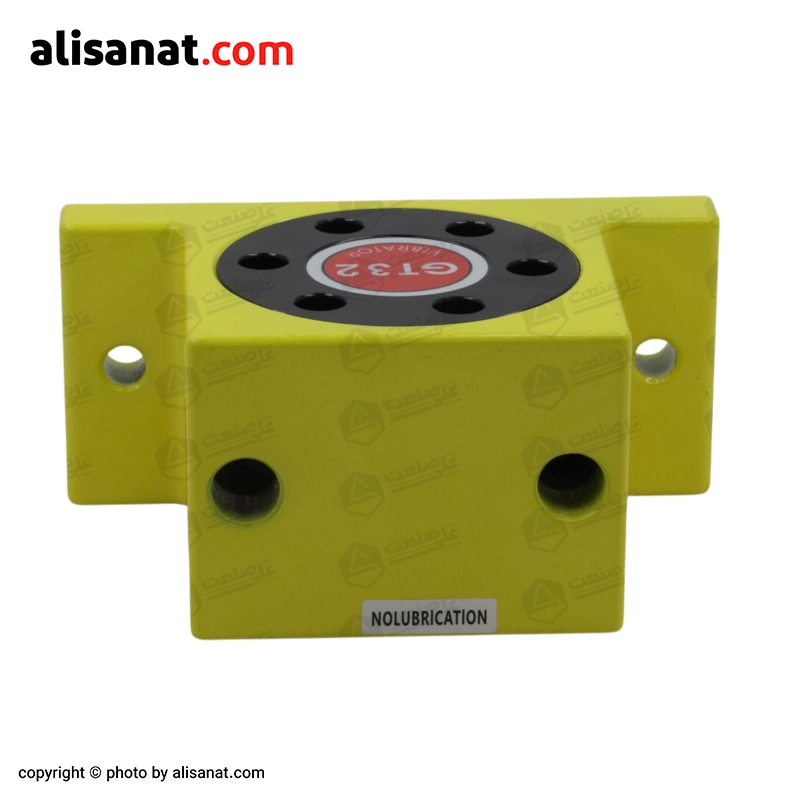

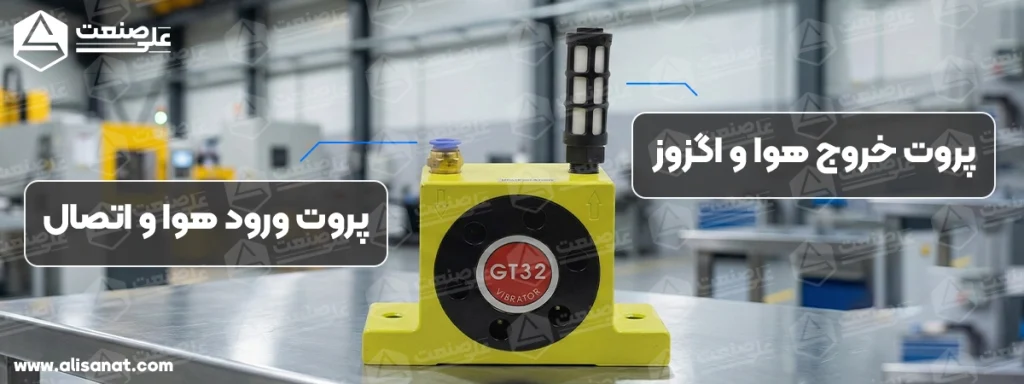

پورت ورودی هوا (Air Inlet)

در یک سمت بدنه قرار دارد و معمولاً دارای رزوه BSP است.

هوای فشرده از طریق این پورت وارد محفظه داخلی می‌ شود.

پورت خروجی هوا (Air Exhaust)

در سمت مقابل قرار دارد و تخلیه هوای مصرف‌ شده از این بخش انجام می‌ شود.

نصب صداخفه‌ کن (اگزوز پنوماتیک) روی این پورت باعث کاهش سطح صدا تا محدوده صنعتی استاندارد می‌ شود.

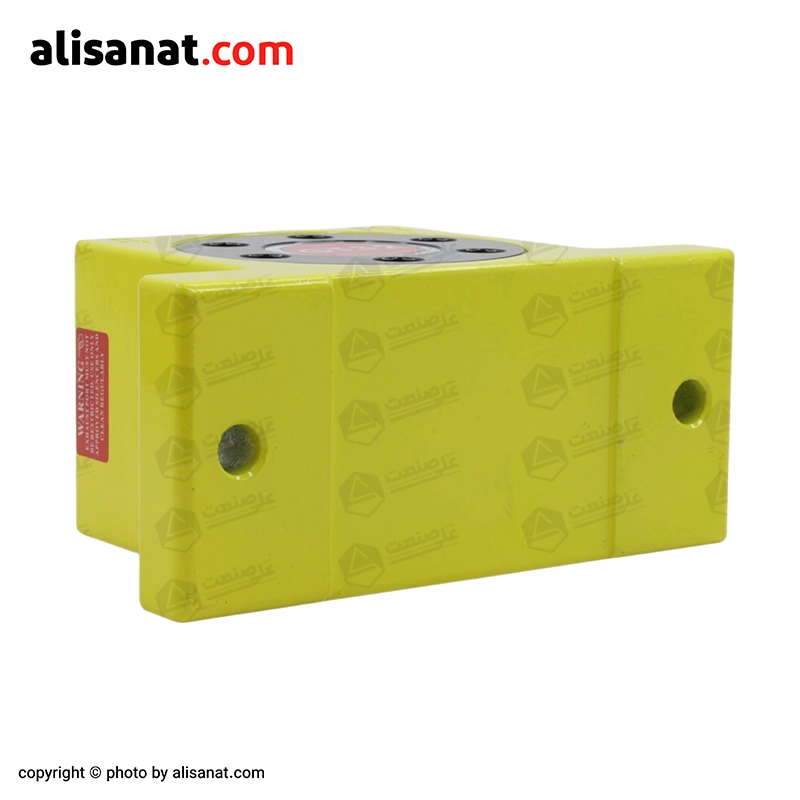

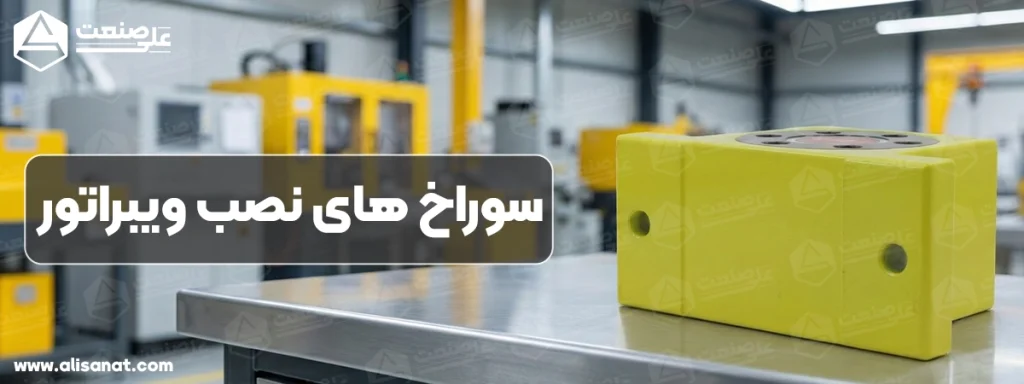

سوراخ‌ های نصب (Base Mounting Holes)

این بخش اهمیت زیادی در عملکرد دارد.

ارتعاش تولید شده باید بدون اتلاف انرژی به مخزن منتقل شود.

بنابراین:

استفاده از پیچ با گرید مناسب
نصب روی پایه صلب
عدم نصب مستقیم روی ورق نازک

ضروری است.

چرا ویبراتور پنوماتیک سری GT دوام بالایی دارد؟

در این طراحی:

تنها قطعه متحرک، توربین است
تماس سایشی مستقیم با بدنه وجود ندارد
ضربه مکانیکی لحظه‌ ای تولید نمی‌ شود
ارتعاش به‌ صورت یکنواخت ایجاد می‌ شود

به همین دلیل، استهلاک مکانیکی در مقایسه با ویبراتورهای ساچمه‌ ای به‌ مراتب کمتر است.

سایز بندی و مشخصات فنی ویبراتور پنوماتیک

ویبراتور پنوماتیک سری GT در بازه گسترده‌ ای از مدل‌ ها و سایزها تولید می‌ شود تا پاسخگوی نیازهای متفاوت صنعتی باشد.

این سری شامل بیش از 15 مدل از سایزهای کوچک آزمایشگاهی تا مدل‌ های پرقدرت مناسب سیلوهای سنگین و مخازن بتن است.

هر مدل از سری GT دارای مشخصات فنی منحصر به‌ فردی از نظر:

فرکانس ارتعاش
نیروی گریز از مرکز
میزان مصرف هوا
ابعاد نصب
وزن و سایز ورودی هوا

می‌ باشد.

انتخاب صحیح مدل، مستقیماً به وزن مواد، نوع محصول، شرایط نصب و استحکام سازه بستگی دارد.

در جدول زیر، مشخصات فنی کامل تمامی مدل‌ های ویبراتور پنوماتیک سری GT ارائه شده است تا بتوانید بر اساس نیاز سیستم خود، مناسب‌ ترین گزینه را انتخاب کنید.

مدل	فرکانس در 6 بار (VPM)	نیروی گریز از مرکز در 6 بار (N)	مصرف هوا در 6 بار (L/min)	وزن (kg)	سایز پورت ورودی هوا
GT04	15000	200	83	0.16	1/8
GT06	12500	210	83	0.16	1/8
GT08	46000	2910	112	0.25	1/8
GT10	37500	2400	112	0.25	1/8
GT13	33000	3730	290	0.55	1/4
GT16	24000	3160	290	0.56	1/4
GT20	23000	5520	455	1.07	1/4
GT25	17000	5070	455	1.11	1/4
GT30	16000	7540	745	2.20	3/8
GT32	15500	7800	745	2.5	3/8
GT36	13000	7190	745	2.3	3/8
GT40	9500	9800	970	3.69	3/8
GT48	9700	10500	970	3.85	3/8

نکته فنی مهم

1- مقادیر فرکانس (VPM) و نیروی گریز از مرکز (N) بر اساس تست روی بلوک آزمایشگاهی صلب اندازه‌ گیری شده‌ اند.

در صورت نصب روی سازه با استحکام کمتر، مقادیر واقعی ممکن است کاهش یابد.

2- عملکرد ویبراتور پنوماتیک سری GT وابسته به فشار هوای ورودی است.

با تغییر فشار در بازه 2 تا 6 بار، سرعت چرخش توربین و در نتیجه نیروی ارتعاشی قابل تنظیم خواهد بود.

3- وزن درج‌ شده مربوط به بدنه اصلی دستگاه است و تجهیزات جانبی مانند صداخفه‌ کن در آن محاسبه نشده‌ اند.

4- انتخاب مدل مناسب تنها بر اساس «بیشترین نیرو» انجام نمی‌ شود؛ بلکه باید وزن مواد، نوع ماده و استحکام محل نصب نیز در نظر گرفته شود.

5- در صورت نصب غیرصلب یا استفاده بدون پایه واسط، ممکن است فرکانس مؤثر کاهش یافته و سطح نویز افزایش پیدا کند.

راهنمای انتخاب ویبراتور پنوماتیک سری GT

انتخاب صحیح ویبراتور پنوماتیک فقط بر اساس «بزرگ‌ تر بودن مدل» انجام نمی‌ شود.

انتخاب اشتباه می‌ تواند باعث یکی از دو مشکل زیر شود:

نیروی ناکافی → توقف جریان ادامه دارد

نیروی بیش از حد → ایجاد تنش سازه‌ ای و افزایش استهلاک مخزن

برای انتخاب درست، سه پارامتر اصلی باید بررسی شود:

1- وزن مواد در بخش مخروطی قیف (Effective Material Weight)

قانون مهندسی رایج در انتخاب ویبراتور بادی:

نیروی گریز از مرکز ویبراتور باید حدود 5 تا 10 برابر وزن مواد موجود در بخش مخروطی مخزن باشد.

مثال کاربردی:

اگر در بخش مخروطی قیف حدود 400 کیلوگرم مواد وجود دارد:

حداقل نیروی پیشنهادی ≈ 4000 نیوتن

در این حالت مدل‌ هایی مانند:

GT20 (5520 N)
GT25 (5070 N)

گزینه‌ های مناسب خواهند بود.

2 نوع ماده (پودری، گرانولی یا مرطوب)

نوع ماده تأثیر مستقیم بر انتخاب مدل دارد:

مواد سبک و خشک (آرد، پودر پلاستیک)

نیاز به فرکانس بالا
مدل‌ های متوسط با دور بالا مناسب‌ ترند
مثال: GT16 یا GT20

مواد نیمه‌ سنگین (گرانول، مواد شیمیایی دانه‌ ای)

نیاز به نیروی متوسط رو به بالا
مثال: GT25 یا GT30

مواد سنگین و مرطوب (ماسه، بتن، پودر معدنی مرطوب)

نیاز به نیروی بالا
مثال: GT36 ، GT40 ، GT48

3- استحکام سازه مخزن

اگر مخزن:

ورق نازک دارد
پایه صلب ندارد
یا روی سازه سبک نصب شده

استفاده از مدل‌ های بسیار قوی ممکن است باعث:

افزایش نویز
کاهش راندمان واقعی
ایجاد ترک در جوش‌ ها

شود.

در چنین شرایطی بهتر است از دو ویبراتور متوسط به‌ جای یک مدل بسیار بزرگ استفاده شود.

کاربرد	مدل پیشنهادی
قیف کوچک دستگاه بسته‌ بندی	GT08 – GT13
سیلوی مواد پلاستیکی	GT16 – GT25
سیلوی سیمان	GT30 – GT36
مخازن بتن و ماسه مرطوب	GT40 – GT48

نکته حرفه‌ ای برای مهندسان

اگر بین دو مدل مردد هستید:

ابتدا مدل ضعیف‌ تر را انتخاب کنید
فشار هوا را تا 6 بار تنظیم کنید
در صورت ناکافی بودن، به مدل بالاتر بروید

زیرا افزایش بیش از حد نیرو از ابتدا، کنترل ارتعاش را دشوار می‌ کند.

راهنمای نصب مهندسی ویبراتور پنوماتیک سری GT

عملکرد صحیح ویبراتور پنوماتیک تا حد زیادی به نحوه نصب آن وابسته است.

حتی قوی‌ ترین مدل‌ ها نیز در صورت نصب غیر مهندسی، بازده واقعی خود را نشان نخواهند داد.

رعایت نکات زیر تضمین‌ کننده انتقال حداکثری ارتعاش به مخزن و افزایش طول عمر دستگاه است.

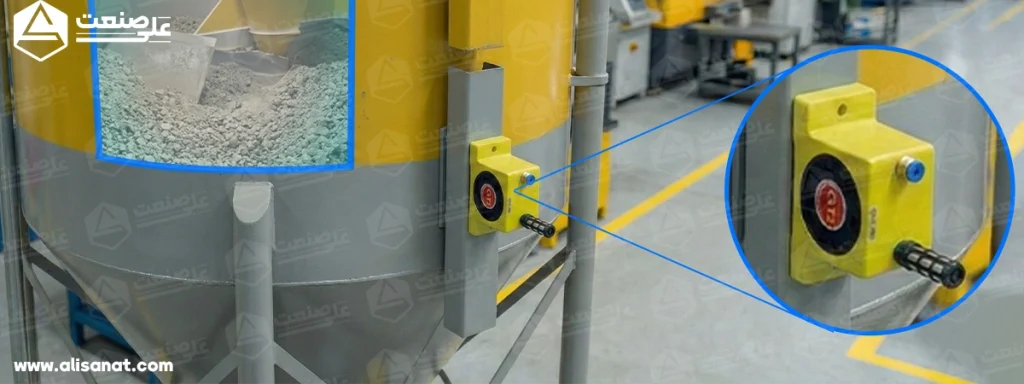

استفاده از پایه صلب (Mounting Base)

ویبراتور را هرگز مستقیماً به ورق نازک مخزن پیچ نکنید.

بهترین روش نصب:

ابتدا یک قطعه ناودانی یا پروفیل صلب به طول تقریبی 30 تا 50 سانتی‌ متر آماده کنید.
ویبراتور را با پیچ‌ های فولادی روی این پایه محکم کنید.
سپس پایه را به بدنه مخزن جوش دهید.

این کار باعث می‌ شود ارتعاش تولید شده به جای تمرکز در یک نقطه، در سطح وسیع‌ تری پخش شود و از ایجاد ترک یا خستگی فلز جلوگیری گردد.

اتصال صحیح سیستم هوای فشرده

برای عملکرد پایدار ویبراتور پنوماتیک، کیفیت هوای ورودی بسیار مهم است.

موارد ضروری:

استفاده از فیلتر رطوبت گیر و رگولاتور پنوماتیک قبل از ورودی دستگاه
تنظیم فشار هوا در بازه 2 تا 6 بار
عدم استفاده از روغن‌ زن در مسیر باد (این سری Oil-Free است)

تزریق روغن می‌ تواند باعث تخریب گریس داخلی بلبرینگ‌ های آب‌ بندی‌ شده شود.

نصب صداخفه‌ کن روی پورت خروجی

پورت خروجی هوا باید همیشه باز باشد.

مسدود شدن این بخش باعث ایجاد فشار معکوس و کاهش سرعت توربین خواهد شد.

برای کاهش سطح صدا، استفاده از صداخفه‌ کن استاندارد توصیه می‌ شود.

با نصب اگزوز پنوماتیک، سطح نویز معمولاً در محدوده صنعتی قابل قبول باقی می‌ ماند.

محکم‌ کاری پیچ‌ ها

به دلیل ارتعاش مداوم:

از پیچ با گرید مقاوم استفاده کنید
واشر فنری یا قفل‌ کننده رزوه به کار ببرید
پس از چند ساعت کار اولیه، مجدداً پیچ‌ ها را بازبینی کنید

شل شدن پیچ‌ ها باعث افت انتقال نیرو و افزایش نویز می‌ شود.

محل نصب روی مخزن

به طور معمول بهترین محل نصب:

در یک‌ سوم پایینی مخروط قیف
نزدیک به ناحیه تجمع مواد

نصب در ارتفاع بیش از حد بالا ممکن است اثربخشی ارتعاش را کاهش دهد.

نکته حرفه‌ ای

در مخازن بزرگ، استفاده از دو ویبراتور متوسط در دو سمت قیف، اغلب عملکرد بهتری نسبت به یک ویبراتور بسیار بزرگ ایجاد می‌ کند.

این کار توزیع ارتعاش را یکنواخت‌ تر می‌ سازد.

مقایسه ویبراتور پنوماتیک سری GT با ویبراتور ساچمه‌ ای

در بازار ویبراتورهای بادی، دو تکنولوژی پرکاربرد وجود دارد:

توربینی (سری GT) و ساچمه‌ ای (Ball Vibrator).

هر کدام ویژگی‌ های خاص خود را دارند و انتخاب صحیح به نوع کاربرد بستگی دارد.

تفاوت در ساختار عملکرد

سری GT (توربینی): حرکت چرخشی یکنواخت توربین داخلی باعث ایجاد ارتعاش پایدار و بدون ضربه می‌ شود.

مدل‌ های ساچمه‌ ای: حرکت ساچمه در مسیر دایره‌ ای ایجاد ارتعاش ضربه‌ ای و صدای بیشتر می‌ کند.

سطح صدا

سری GT: صدای کمتر و یکنواخت‌ تر

ساچمه‌ ای: صدای بیشتر به دلیل برخورد ساچمه با بدنه

در محیط‌ های صنعتی حساس به نویز، معمولاً مدل‌ های توربینی انتخاب بهتری هستند.

شدت و نوع ارتعاش

توربینی GT → ارتعاش نرم، مداوم و پایدار
ساچمه‌ ای → ارتعاش تهاجمی‌ تر و ضربه‌ ای

برای مواد پودری خشک و کاربردهای عمومی سیلو، مدل GT عملکرد پایدارتر و کنترل‌ پذیرتری دارد.

مصرف هوا

در بسیاری از کاربردها، ویبراتورهای توربینی سری GT راندمان بهتری نسبت به مدل‌ های ساچمه‌ ای ارائه می‌ دهند، مخصوصاً در کارکرد مداوم.

طول عمر و استهلاک

ویبراتور GT به دلیل طراحی بدون تماس ضربه‌ای داخلی، معمولاً:

لرزش مکانیکی کمتری به بلبرینگ وارد می‌ کند
استهلاک پایین‌ تری دارد
نیاز به نگهداری کمتری دارد

اگر به دنبال ارتعاش یکنواخت، صدای کمتر و عملکرد پایدار برای سیلوها، قیف‌ ها و خطوط انتقال مواد هستید،
ویبراتور پنوماتیک توربینی انتخاب مهندسی‌ تری محسوب می‌ شود.

مدل‌ های ساچمه‌ ای بیشتر در کاربردهای کوچک، ضربه‌ ای یا مقطعی استفاده می‌ شوند.

جمع‌ بندی نهایی

ویبراتور پنوماتیک سری GT با تنوع مدل گسترده، عملکرد یکنواخت، مصرف هوای بهینه و نصب آسان، یکی از گزینه‌ های حرفه‌ ای برای جلوگیری از گرفتگی مواد در صنایع مختلف است.

انتخاب صحیح مدل، نصب اصولی و استفاده از هوای فشرده تمیز، تضمین‌ کننده حداکثر بازدهی این تجهیز خواهد بود.

برای دریافت مشاوره تخصصی، استعلام موجودی و قیمت، همین حالا با کارشناسان ما در «علی صنعت» تماس بگیرید.
