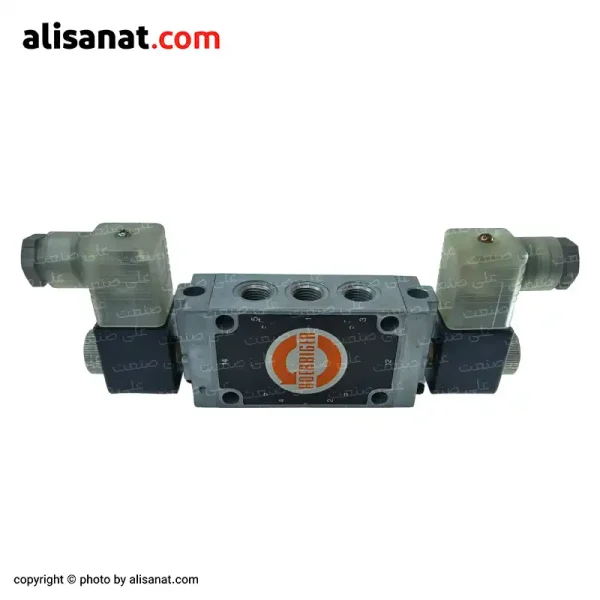

شیر برقی هوربیگر 5 به 3 وسط بسته

ابتدا وظیفه ی پنج پورت را توضیح می دهیم

دو پورت در یک سمت شیر وجود دارد که برای هدایت هوای فشرده به سمت مصرف کننده ها می باشد و با شماره 2 و 4 در نقشه این شیر برقی مشخص شده اند

و همچنین سه پورت در سمت دیگر شیر وجود دارد که دو پورت از آن ها که در طرفین قرار دارند برای تخلیه هوای برگشتی از سیستم هستند که با شماره های 5 و 3 شناسایی می شوند (به این دو پورت اگزوز گفته می شود)

اما یک پورت دیگر در وسط این سه پورت وجود دارد که به پمپ ( کمپرسور هوا ) متصل می گردد تا هوای مورد نیاز سیستم را تامین کند که با شماره 1 علامت گذاری شده است

نحوه عملکرد شیر 5 به 3 را در چند حالت مختلف با مثال یک جک پنوماتیک شرح می دهیم

حالت اول : در این حالت هوای فشرده از پورت 1 وارد می شود اما پورت های 2  و 4 در موقعیت بسته قرار دارند یا به عبارتی جریان هوا متوقف است و شفت جک هیچگونه حرکتی نمی کند

حالت دوم : برق به بوبین یک سمت شیر متصل می گردد و مسیر هوای فشرده از پورت 1 به پورت 2 باز می شود و شفت جک به سمت جلو حرکت می کند ، هوای جلوی شفت نیز از پورت 3 که همان اگزوز است خارج می شود

با فرمان قطع کردن برق از بوبین ، شیر برقی به حالت اولیه بر می گردد و هر سه پورت 1 - 2 و 4 در حالت بسته یا توقف جریان هوا قرار می گیرند ، در این حالت شفت جک در جای خود ثابت می ماند و هوای محبوس شده در پشت و جلوی پیستون جک ، اجازه هیچگونه حرکتی را به شفت نمی دهند

حال اگر مجدد به همان بوبین برق متصل شود دوباره مسیر پورت 1 به 2 باز شده و شفت به مسیر خود ادامه می دهد

حالت سوم : اما اگر برق به بوبین مقابل وصل شود ، اینبار هوای فشرده از پورت 1 به 4 راه پیدا می کند و شفت جک به سمت عقب بر می گردد ، هوای محبوس شده در پشت شفت نیز از پورت 5 خارج می شود

به طور خلاصه شیر برقی هوربیگر 5 به 3 وسط بسته به گونه ای طراحی شده که با تغییر موقعیت اسپول ، مسیر جریان هوا به سمت سر و ته جک هدایت می شود و ویژگی بارز آن ، امکان توقف و قفل کردن سیستم در وضعیت دلخواه است

عملکرد داخلی شیر برقی هوربیگر

کنترل توسط بوبین : حرکت سوپاپ یا اسپول درون شیر برقی هوربیگر توسط بوبین کنترل می شود و بوبین با دریافت سیگنال الکتریکی یک میدان مغناطیسی بوجود می آورد که باعث تغییر موقعیت اسپول می شود

جابجایی اسپول : بسته به اینکه کدام بوبین فعال شود ، اسپول به یکی از سه موقعیت ذکر شده حرکت می کند که این کار سبب باز یا بسته شدن جریان هوا می شود

فنر برگشتی : پس از قطع جریان الکتریکی از بوبین ، فنر های برگشتی ، اسپول را به حالت اولیه ( وسط بسته ) بر می گرداند

تفاوت شیر برقی 5 به 3 با شیر برقی 5 به 2

همان طور که توضیح داده شد شیر برقی پنوماتیک 5 به 3 می تواند سه موقعیت مختلف را برای ما بوجود بیاورد ( حرکت به سمت جلو ، توقف ، ادامه حرکت یا برگشت به سمت عقب ) ، اما شیر برقی 5 به 2 فقط می تواند 2 موقعیت را بوجود آورد ( حرکت به سمت جلو ، برگشت به سمت عقب )

ساختار شیر برقی هوربیگر

شیر برقی هوربیگر از اجزای مختلفی تشکیل شده که با هماهنگی با هم ، عملکردی دقیق و مطمئن برای شیر برقی را تضمین می کنند

1 - بدنه : بدنه شیر برقی هوربیگر از جنس آلومینیوم ساخته شده که مقاومت بالایی در برابر زنگ زدگی و فشار دارد و به گونه ای طراحی شده تا دسترسی به اجزای داخلی برای تعمیر و نگهداری آسان باشد

2 - بوبین : شیر برقی وسط بسته دارای دو بوبین است که با متصل شدن جریان الکتریکی به هر کدام از آنها فرمان شیر تغییر می کند

3 - سوپاپ یا اسپول : اسپول یک قطعه متحرک در داخل شیر است که بر روی آن شیار هایی وجود دارد و با حرکت محوری خود مسیر جریان هوا را باز یا بسته می کند

4 - فنر برگشتی : در دو طرف اسپول، فنری وجود دارد که با قطع شدن جریان الکتریکی از بوبین ، اسپول را به حالت اولیه بر می گرداند

5 - گارد دستی : در کنار بدنه شیر برقی پنوماتیک 5 به 3 (  قسمت پورت های 2 و 4 ) دو گارد یا کلید وجود دارد که در زمان قطع برق ، به کاربر اجازه می دهد به صورت دستی سیستم را کنترل نماید

6 - واشرها و آب بند ها : بر روی اسپول و قسمت های مختلف شیر برقی وسط بسته ، تعدادی واشر وجود دارد که از نشت هوا و عملکرد نادرست شیر جلوگیری می کند و عملکرد صحیح شیر نیز به سلامت همین واشرها بستگی دارد

علت خرابی شیر برقی هوربیگر

شیر برقی هوربیگر ممکن است به دلایل مختلفی دچار خرابی شوند که در ادامه به بررسی راهکار جلوگیری از آنها می پردازیم

1 - آلودگی هوا : وجود ذرات گردو غبار و رطوبت در هوای ورودی به سیستم یکی از عوامل خرابی این شیر است که می توان با استفاده از انواع واحد مراقبت پنوماتیک از بروز چنین مشکلی جلوگیری کرد

2 - فشار : هر قطعه ای دارای میزان تحمل فشار مشخصی است و چنانچه فشار سیستم بیش از حد توان شیر برقی باشد منجر به خرابی آن می شود که برای کنترل میزان فشار می توانیم از انواع رگلاتور پنوماتیک استفاده کنیم

3 - مشکلات الکتریکی : پر مصرف ترین بوبین های شیر برقی هوربیگر 24v DC و 220V AC است اما این نوع شیر می تواند با انواع ولتاژ با توجه به طراحی سیستم و ولتاژ بوبینی که بر روی آن گذاشته می شود کار کند اما نوسانات شدید ولتاژ یا خرابی سیم پیچ بوبین می تواند منجر به سوختن بوبین و عدم عملکرد صحیح شیر شود
