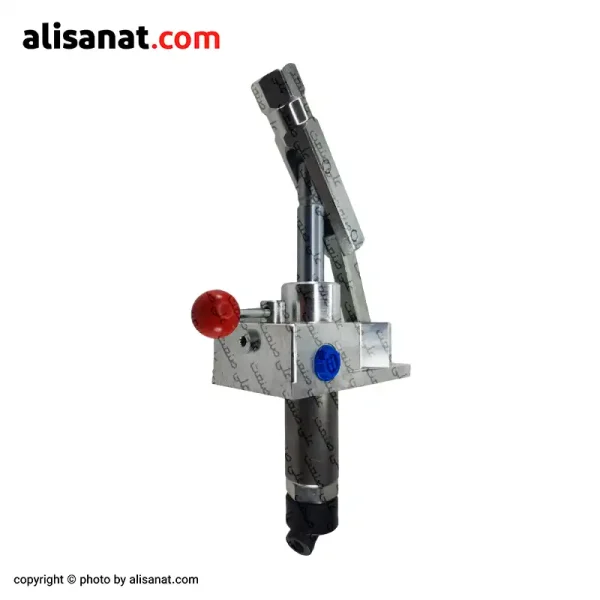

پمپ هیدرولیک دستی FERRO رو تانکی
- ساخت شرکت ferro ( فرو ) ترکیه
- کیفیت ساخت بالا
- ایجاد فشار تا 250 بار
- عملکرد فنی در دو نوع یک و دو طرفه
- پمپاژ 25 سی سی روغن در هر واکنش
- موجود در انبار علی صنعت
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال فوری به سراسر کشور
قیمت محصول :
9.200.000 تومان
فهرست مطالب
معرفی
پمپ هیدرولیک دستی FERRO رو تانکی در مدل های یکطرفه و دو طرفه
در سیستم های هیدرولیک، تأمین فشار معمولاً با استفاده از پمپ های هیدرولیکی که به الکتروموتور کوپل شده اند انجام می شود.
این ترکیب توان الکتریکی را به قدرت هیدرولیک تبدیل می کند و در بسیاری از خطوط تولید و ماشین آلات سنگین استاندارد به حساب می آید.
اما آیا همیشه به چنین سیستمی نیاز داریم؟
تصور کنید در یک محیط کارگاهی یا پروژه ی موقت قرار دارید که برق در دسترس نیست، یا تنها نیاز به ایجاد فشار در یک جک هیدرولیک کوچک دارید.
آیا منطقی است برای چنین کاری سراغ پمپ های بزرگ الکتروهیدرولیکی برویم؟ قطعاً نه.
اینجاست که پمپ هیدرولیک دستی FERRO بهترین انتخاب است.
این تجهیز ساده و قابل حمل، بدون نیاز به برق یا موتور، می تواند عملکرد مورد نیاز را فراهم کند و همان نیروی هیدرولیکی لازم را تنها با کمک دست تأمین نماید.
برای درک بهتر عملکرد و قابلیت ها، در ادامه به معرفی دقیق پمپ هیدرولیک دستی FERRO می پردازیم.
معرفی پمپ هیدرولیک دستی FERRO
پمپ هیدرولیک دستی FERRO یک تجهیز رو‌تانکی (Tank Mounted) است؛ به این معنا که پمپ مستقیماً روی مخزن روغن نصب می شود و نیازی به شلنگ مکش یا تجهیزات اضافی برای تغذیه روغن ندارد.
در نتیجه، احتمال افت فشار و ورود هوا به سیستم کاهش یافته و کاربر با یک مجموعه ی ساده و یکپارچه مواجه است.
این ویژگی باعث شده نصب و جابجایی دستگاه بسیار راحت تر از نمونه های جدا از مخزن باشد.
این پمپ با استفاده از یک اهرم مکانیکی، روغن را از مخزن داخلی مکش کرده و به مدار هیدرولیک ارسال می کند.
به کمک این سازوکار ساده، اپراتور می تواند تنها با نیروی دست، فشار سیستم را تا حدود 250 بار افزایش دهد؛ مقداری که برای به کار انداختن بسیاری از جک های صنعتی و بالابرها کافی است.
هر بار که دسته پمپ بالا یا پایین آورده می شود، حجمی در حدود 25 سی سی روغن به مدار تزریق می شود و این عملکرد مرحله ای باعث می شود فشار به تدریج بالا برود و اپراتور کنترل دقیقی روی میزان حرکت جک یا ابزار هیدرولیکی داشته باشد.
پمپ هیدرولیک دستی FERRO در دو مدل عرضه می شود:
یکطرفه: فقط روغن را به یک سمت جک می فرستد و برگشت جک در این مدل با وزن بار یا نیروی ثقلی انجام می شود.
دوطرفه: روغن را می تواند به هر دو سمت جک هدایت کند و در نتیجه هم حرکت رفت و هم حرکت برگشت جک به طور کامل تحت کنترل اپراتور است.
نحوه عملکرد پمپ هیدرولیک دستی FERRO یکطرفه
در مدل یکطرفه، روغن فقط به یک سمت جک هیدرولیک فرستاده می شود.
فرض کنید یک جک عمودی دارید؛
با هر بار بالا و پایین کردن دسته پمپ، روغن از مخزن داخلی کشیده شده و به ته جک وارد می شود.
نتیجه این است که شفت جک به سمت بیرون حرکت کرده و عمل بالارفتن انجام می شود.
اگر قطر داخلی جک 40 میلی متر باشد، ادامه پمپاژ تا رسیدن فشار به 250 بار باعث ایجاد نیرویی نزدیک به 3 تن خواهد شد.
نکته مهم
در این مدل، روغن از همان مسیری که پمپاژ شده است به مخزن باز می گردد. یعنی:
در زمان پمپاژ، روغن به داخل سیلندر هدایت شده و جک به سمت جلو حرکت می کند.
برای برگشت جک، کافی است ولوم جلوی پمپ به اندازه ی دلخواه باز شود تا مسیر تخلیه فعال گردد.
در این حالت، روغن از همان مسیر اولیه به مخزن باز می گردد و جک تحت تأثیر وزن بار یا نیروی ثقلی به عقب جمع می شود.
در نتیجه شاهد خواهیم بود که روغن از حفره ی زیر پمپ شروع به تخلیه شدن کرده و درون تانک هیدرولیک می ریزد
در تصویر بالا اجزای اصلی پمپ دستی یکطرفه FERRO مشخص شده اند:
حفره شماره 1 (مکش روغن):
وظیفه انتقال روغن از مخزن داخلی پمپ به مدار هیدرولیک را بر عهده دارد و آغاز چرخه پمپاژ از این نقطه انجام می شود.
حفره شماره 2 (برگشت روغن):
مسیری است که در زمان باز شدن ولوم، روغن تحت فشار از مدار تخلیه شده و به مخزن بازگردانده می شود.
ولوم شماره 3 (کنترل تخلیه):
این بخش امکان باز و بسته کردن مسیر برگشت را فراهم می کند و اپراتور می تواند سرعت و حجم تخلیه روغن را به صورت دستی تنظیم کند.
در مثالی که ذکر شد، اگر وزن بار قرار گرفته روی جک به اندازه کافی سنگین نباشد، ممکن است شفت جک در همان وضعیت باقی بماند یا تنها به تدریج و با کندی به عقب بازگردد.
نمونه مشابه این عملکرد را می توان در برخی بالابرهای برقی مشاهده کرد؛ در زمان فرمان بالا رفتن، موتور فعال شده و روغن به داخل جک پمپاژ می شود.
اما در زمان پایین آمدن، موتور خاموش است و بازگشت بالابر تنها با وزن فرد یا بار روی آن انجام می شود.
به همین دلیل، اگر بار سبک باشد، حرکت برگشتی جک کندتر خواهد بود و در صورت سنگین بودن بار، سرعت پایین آمدن افزایش می یابد.
به طور خلاصه، عملکرد پمپ هیدرولیک دستی یکطرفه FERRO مشابه همین بالابرها است؛ در زمان پمپاژ، حرکت جک به جلو توسط فشار روغن تأمین می شود و در زمان برگشت، تنها نیروی وزن بار یا سازه باعث جمع شدن شفت خواهد شد.
نحوه عملکرد پمپ هیدرولیک دستی دو طرفه FERRO
بر خلاف مدل یکطرفه که تنها یک سمت جک را تغذیه می کرد، در پمپ دستی دوطرفه امکان هدایت روغن به هر دو سمت جک وجود دارد.
به همین دلیل هم در حرکت رفت و هم در حرکت برگشت، اپراتور می تواند به طور کامل کنترل جک را در دست داشته باشد.
برای درک بهتر، فرض کنید همان جک هیدرولیک را داریم اما این بار هر دو سمت آن (سر و ته جک) به پمپ هیدرولیک دستی دوطرفه متصل می شوند.
روی بدنه پمپ، دو پورت مجزا با شماره های ۱ و ۲ قرار دارد که مسیرهای ورود و خروج روغن را مشخص می کنند.
وقتی اهرم قرمز رنگ جلوی پمپ در وضعیت هدایت به سمت پورت 2 قرار داشته باشد:
روغن پمپاژ شده از پورت 2 خارج شده و وارد بخش پایینی جک می شود.
با ورود روغن به ته جک، شفت به سمت بیرون حرکت می کند (عمل باز شدن یا بالارفتن).
در همین زمان، روغنِ موجود در بالای پیستون از طریق پورت 1 تخلیه شده و به مخزن باز می گردد.
نتیجه: در این وضعیت، پمپ دستی با هر بار حرکت اهرم، جک را به سمت بیرون می راند و روغن طرف مقابل از مسیر پورت 1 تخلیه می شود.
موقعیت 2
وقتی اهرم قرمز جلوی پمپ در وضعیت هدایت به سمت پورت 1 قرار گیرد:
روغن پمپاژ شده از پورت 1 خارج شده و وارد بخش بالایی سیلندر جک می شود.
با ورود روغن به بالای جک، شفت به سمت داخل جمع می شود (عمل پایین آمدن یا بسته شدن).
هم زمان، روغنِ موجود در انتهای جک از طریق پورت 2 تخلیه شده و به مخزن باز می‌گردد.
نتیجه: در این حالت، حرکت دسته پمپ باعث جمع شدن شفت جک می شود و روغن طرف پایینی جک از طریق پورت 2 به مخزن بر می گردد.
در پمپ هیدرولیک دستی دوطرفه FERRO، علاوه بر پورت های اصلی (1 و 2) یک مسیر مستقل برای تخلیه روغن وجود دارد.
این پورت وظیفه دارد روغن آزاد شده از سمت غیر فعال جک را به مخزن بازگرداند تا چرخه روغن در مدار به طور کامل بسته و بدون هدر رفت انجام شود.
در نهایت یه جمع بندی می کنیم
جمع‌بندی
پمپ هیدرولیک دستی FERRO ابزاری ساده و قابل حمل است که تنها با نیروی دست، فشار مدار را تا 250 بار تأمین می کند.
این پمپ در دو مدل عرضه می شود:
- یکطرفه: هدایت روغن فقط به یک سمت جک و بازگشت با وزن بار.
- دوطرفه: هدایت روغن به هر دو سمت جک و کنترل کامل حرکت رفت و برگشت.
انتخاب بین این دو مدل به نوع کاربرد بستگی دارد؛ مدل یکطرفه اقتصادی تر است و مدل دوطرفه امکان کنترل دقیق تری می دهد.
پمپ هیدرولیک دستی علاوه بر نمونه های وارداتی FERRO، در مدل یکطرفه ایرانی نیز تولید می شود.
این محصول از نظر کیفیت و توانایی تحمل فشار، عملکرد قابل اعتمادی دارد و می توان آن را با قیمت مناسب تر از فروشگاه علی صنعت تهیه کرد.
اگر شما هم تجربه استفاده از پمپ هیدرولیک دستی را دارید، خوشحال می شویم دیدگاه ها و تجربیات خود را با ما و دیگر همراهان علی صنعت به اشتراک بگذارید.
محصولات مشابه
مشخصات
| نوع عملکرد این ویژگی نوع حالت هایی است که این محصول می تواند برایمان ایجاد کند |
دو طرفه ,یکطرفه |
|---|---|
| شرکت سازنده این آیتم بیانگر نام کارخانه و یا شرکت تولید کننده ی محصول می باشد |
فرو (FERRO) |
| کشور سازنده این کشور سازنده ی اصلی این محصول می باشد |
ترکیه |
| جنس بدنه ی اصلی این آلیاژ همان متریالی است که بدنه ی اصلی این قطعه از آن ساخته شده است |
آلومینیوم |
| بیشترین فشار کاری این مقدار بیشترین فشار هوایی است که میتوان برای به حرکت در آوردن جک از آن استفاده کرد (این فشار بر حسب bar می باشد) |
250 بار |
| سیال مناسب بیانگر سیالی می باشد که قطعه برای کارکرد با همان سیال ساخته و طراحی شده است |
روغن |
| تعداد کل پورت ها تمام حفره هایی که رزوه شده هستند و روی کالا قرار دارند |
دو |
| سایز رزوه این عدد بیانگر سایز تنها رزوه ی اتصال محصول است |
3/8 (سه هشتم اینچ) |
نظرات (1)
1 دیدگاه برای پمپ هیدرولیک دستی FERRO رو تانکی
محصولات پیشنهادی
Morteza abdoli –
پمپ هیدرولیک دستی دو طرفه برای دستگاه جوش پلی اتیلن عالیه تنها عیبش اینه که:یه کم سرعتش پایینه و یه وقتایی هم که تند تند تلمبه میزنی خالی میکنه
alisanat –
سرعت پایینش رو میشه با افزایش سی سی پمپ جبران کرد مثلا بجای پمپ های 25 cc از پمپ های دستی 45 cc استفاده کنیم
در مورد خالی کردن هم بر می گرده به کیفیت پمپ دستی هیدرولیک ، چون به طور طبیعی هرگز نباید خالی کنه
بله در پمپ های دو طرفه فرو این مشکل فنی وجود داره که اغلبشون مشکل خالی کردن در حین عملکرد رو دارند
